Belimo 3-Weg Kogelkraan G2-1/4 Kvs32 24VAC/DC 90s BACnet/Modbus/MP-Bus 10Nm IP54 R540/NR24A-MOD

Dit is een Belimo 3-weg kogelkraan met een behuizing van vernikkeld messing en EPDM-afdichting. De boringdiameter van de kraan is DN 40 en de poortmaat is G 2 1/4 inch met buitendraad. Het maximale drukverschil is 4 bar (58 psi). De kraan kan werken tussen -10 en 100 °C (14 tot 212 °F). De Kv-waarde van de kraan is 32 m3/h, wat overeenkomt met een Cv-waarde van 37,02 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 90 seconden. De actuator heeft een IP54-classificatie.

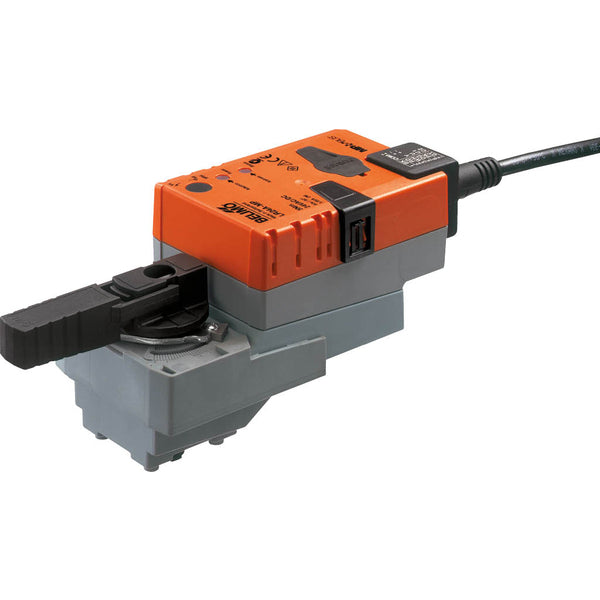

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindpositie is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld blijft. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met behulp van een enkele schroef. De montageoriëntatie ten opzichte van de kogelkraan kan in stappen van 90° worden gekozen. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De draaihoek kan worden aangepast met mechanische eindstops.

Voordelen:

• Handmatige bediening
• De actuator is beveiligd tegen overbelasting
• Visuele positie-indicator
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal

Nadelen:

• Product ZTH EU vereist (niet inbegrepen) om het protocoladres in te stellen en de actuator aan het systeem te koppelen
• De tijd om te openen/sluiten van 90 s is traag voor sommige toepassingen
