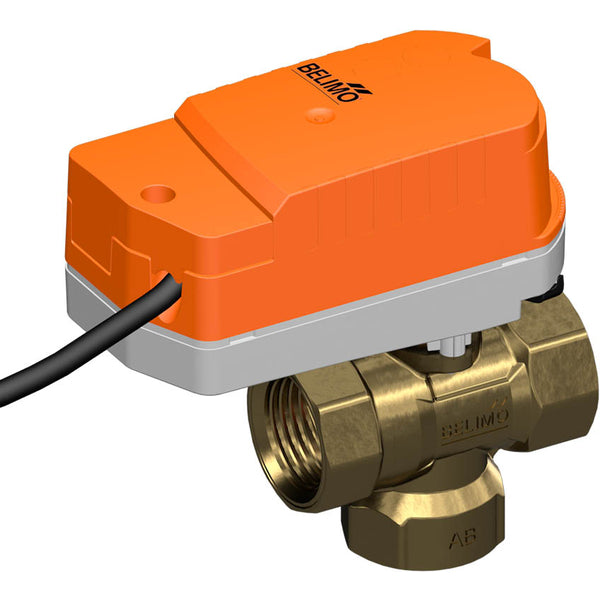

Belimo 3-Weg Kogelkraan Rp1/2 Kvs2.5 100-240VAC Fail-Safe 75s 2-punts 1Nm IP40 C315Q-H/CQK230A

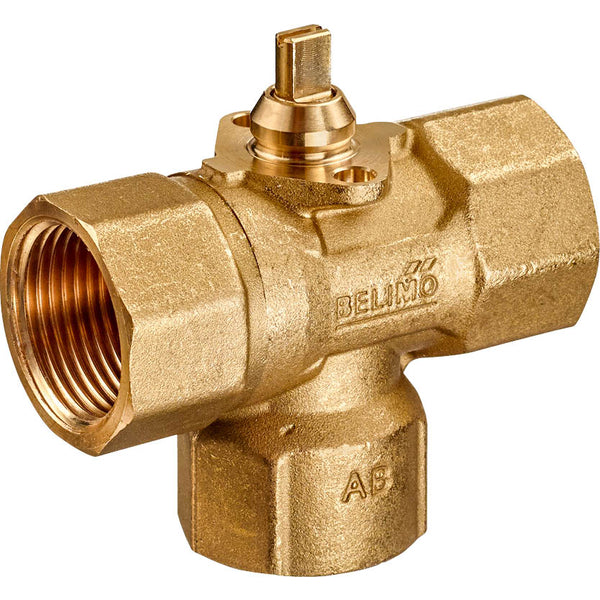

Dit is een 3-weg Belimo kogelkraan met een messing behuizing en EPDM afdichting. De boring van de klep heeft een diameter van DN 15 en de poortmaat is Rp 1/2 inch met vrouwelijke schroefdraad. Het maximale drukverschil is 2,8 bar. De klep kan werken tussen 2 en 100 °C. De Kv-waarde van de klep is 2,5 m3/h, wat overeenkomt met een Cv-waarde van 2,89 gpm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator opent/sluit de klep in 75 seconden. De actuator heeft een IP40-classificatie. De actuator is uitgerust met een fail-safe (NC) functie die zorgt voor veilige werking in geval van stroomuitval.

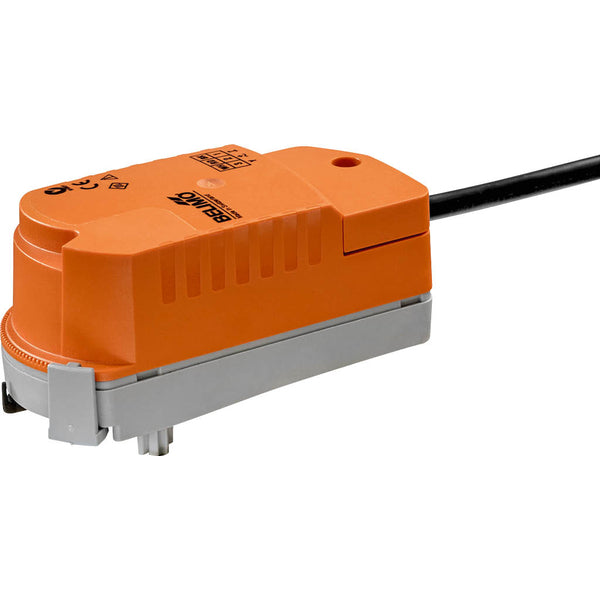

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Verwijder de actuator door erop te klikken en gebruik vervolgens de actuator om de klepsteel te draaien. De actuator kan handmatig op de klep worden gemonteerd zonder gereedschap. Zorg er alleen voor dat er verticale bewegingen plaatsvinden (voorzichtig!). De pinnen moeten overeenkomen met de flensgaten. De monteerstand kan in stappen van 180° worden geconfigureerd ten opzichte van de klep. De draaihoek van de actuator kan in stappen van 2,5° worden aangepast met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator beweegt tegelijkertijd de klep naar de vereiste bedrijfspositie en laadt de geïntegreerde condensatoren op. Als de stroomtoevoer wordt onderbroken, verplaatst de opgeslagen elektrische energie de klep naar de fail-safe positie, rekening houdend met een fabrieksinstelling van 1 seconde. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij stroomuitval op elk moment vanuit zijn huidige positie naar de fail-safe positie kan bewegen. Na aflevering van de fabriek is de actuator volledig ontladen en heeft ongeveer 25 seconden voorschakeltijd nodig voordat de initiële installatie kan plaatsvinden om de condensatoren naar het vereiste spanningsniveau te brengen.

Voordelen:

• De actuator is uitgerust met een fail-safe functie
