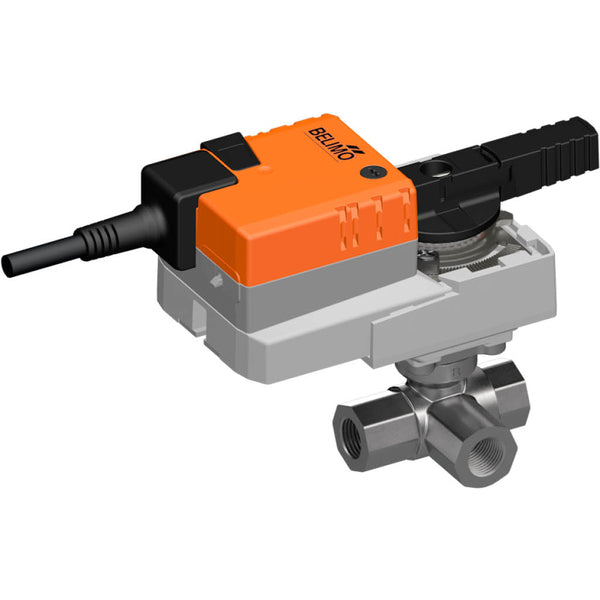

Belimo 3-Weg Kogelkraan Rp1/2 Kvs15 24VAC/DC 90s BACnet/Modbus/MP-Bus 10Nm IP54 R3015-S1/NR24A-MOD

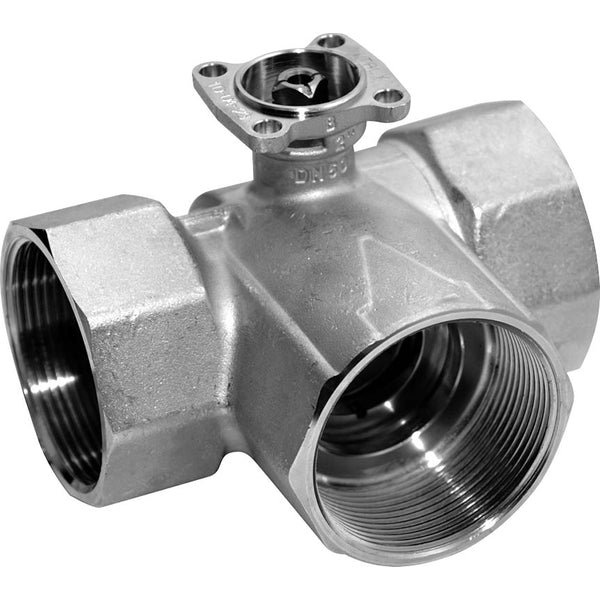

Dit is een Belimo 3-weg kogelkraan met een behuizing van vernikkeld messing en EPDM afdichting. De boringdiameter van de kraan is DN 25 en de poortmaat is Rp 1/2 inch met binnendraad. Het maximale drukverschil is 10 bar (145 psi). De kraan kan werken tussen -10 en 120 °C (14 tot 248 °F). De Kv-waarde van de kraan is 15 m3/h, wat overeenkomt met een Cv-waarde van 17,36 gpm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU voor het instellen van het protocoladres en het koppelen van de actuator aan het systeem. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 90 seconden. De actuator heeft een IP54-classificatie.

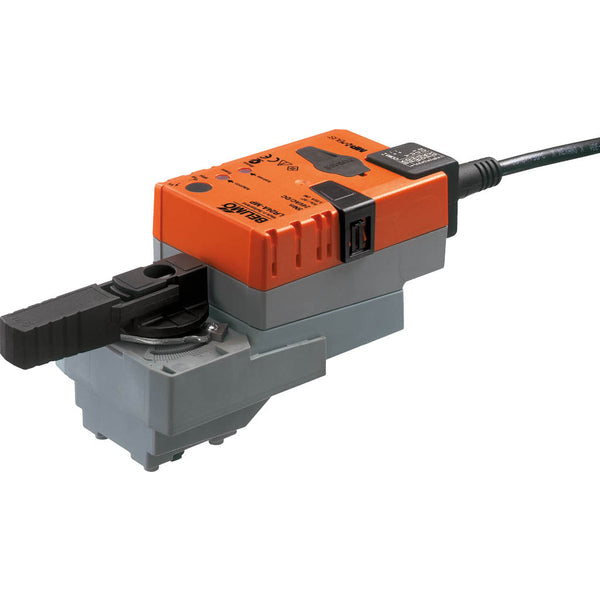

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindpositie is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld blijft. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van een enkele schroef. De montageoriëntatie ten opzichte van de kogelkraan kan in stappen van 90° worden gekozen. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De draaihoek kan worden aangepast met mechanische eindstops.

Voordelen:

• Handmatige bediening
• De actuator is beveiligd tegen overbelasting
• Visuele positie-indicator
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal

Nadelen:

• Product ZTH EU vereist (niet inbegrepen) voor het instellen van het protocoladres en het koppelen van de actuator aan het systeem
• De tijd om te openen/sluiten van 90 s is traag voor sommige toepassingen
