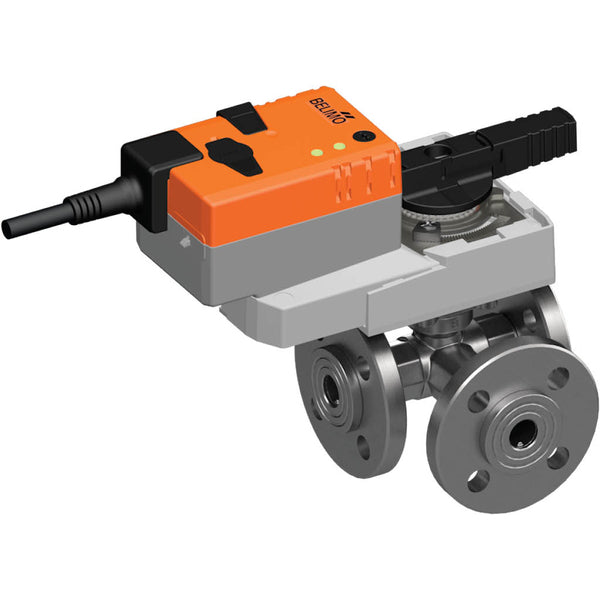

Belimo 3-Weg Kogelkraan DN20 Flens Kvs32 24VAC/DC 9s 2-Punt 8Nm IP54 R7020R-B1/NRQ24A

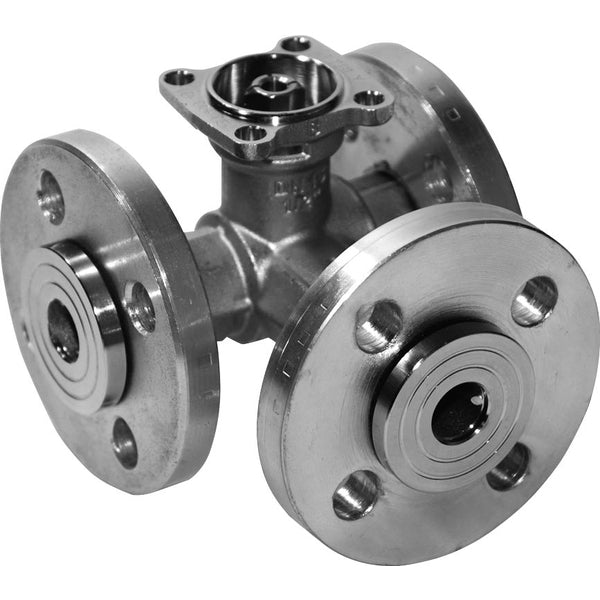

Dit is een 3-weg Belimo kogelkraan met een behuizing van vernikkeld messing en EPDM afdichting. De binnendiameter van de klep is DN 20 en de flensmaat is DN 20. Het maximale drukverschil is 1 bar. De klep kan werken tussen -10 en 100 °C (14 tot 212 °F). De Kv-waarde van de klep is 32 m3/u, wat overeenkomt met een Cv-waarde van 37,02 gpm. De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator opent/sluit de klep in 9 seconden. De actuator heeft een IP54-beschermingsgraad.

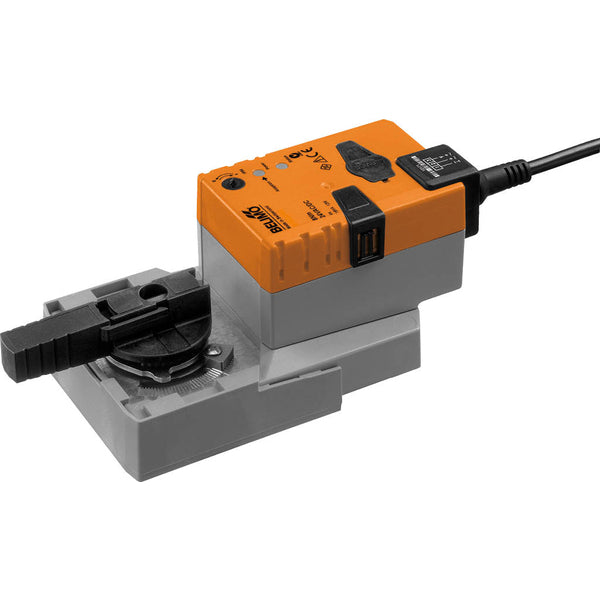

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de kogelkraan worden gemonteerd met een enkele schroef. De montagerichting ten opzichte van de kogelkraan kan worden gekozen in stappen van 90°. De draaihoek kan worden aangepast met mechanische eindaanslagen. Bij de eerste voeding, d.w.z. tijdens de inbedrijfstelling, voert de actuator een aanpassing uit waarbij het werkbereik en de positieterugkoppeling zich aanpassen aan het mechanische instelbereik. De actuator beweegt dan naar de positie die is gedefinieerd door het besturingssignaal.
