Belimo 3-Weg Klepafsluiter DN150 Flens 40mm Slag Kvs320 24VAC/DC 150s BACnet/Modbus/MP-Bus 2500N IP54 H7150N/EV24A-MOD

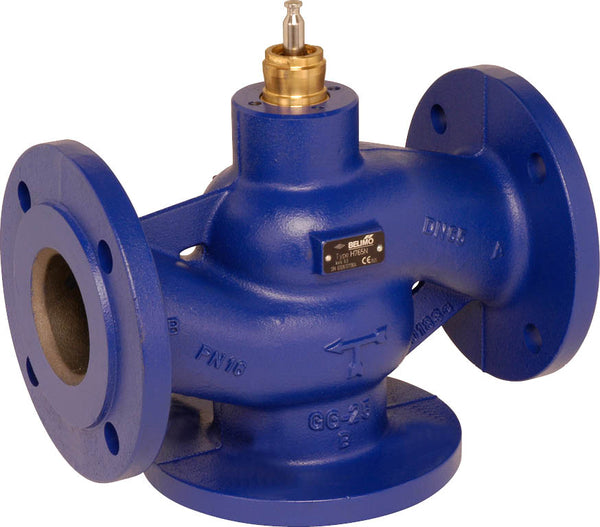

Dit is een Belimo 3-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 150 en de flensmaat is DN 150. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 8 bar (116 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 320 m3/h, wat overeenkomt met een Cv-waarde van 370,24 gpm. De slaglengte van de klep is 40 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoge 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie.
- Normale prijs
- €4.190,21
- Normale prijs
- €3.462,98
Beschrijving
Dit is een Belimo 3-weg klepafsluiter met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 150 en de flensmaat is DN 150. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 8 bar (116 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 320 m3/h, wat overeenkomt met een Cv-waarde van 370,24 gpm. De slaglengte van de klep is 40 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoge 0-10V of 2-10V regelsignaal mogelijk. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie.

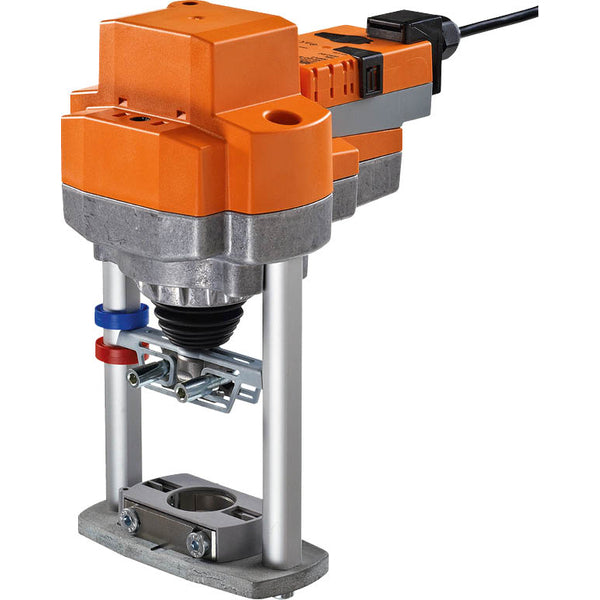

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. Slagafstellingen kunnen worden gemaakt met behulp van een inbussleutel van 5 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de stang uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De standaard fabrieksinstelling trekt de actuatorstang in.
Voordelen:
- Gelijk percentage doorstroomeigenschap, de omleiding heeft een lineaire eigenschap
- Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal
Nadelen:
- Product ZTH EU vereist (niet inbegrepen) om het protocoladres in te stellen en de actuator aan het systeem te koppelen
