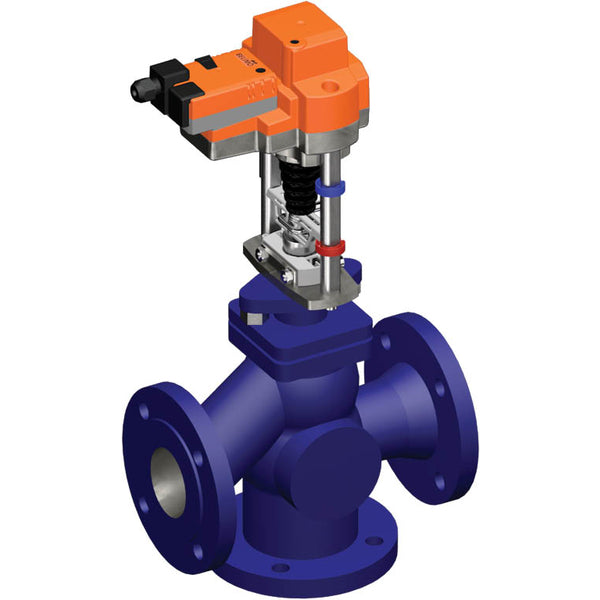

Belimo 3-Weg Klepafsluiter DN125 Flens 40mm Slag Kvs220 24VAC/DC 35s 2-10V 2500N IP54 H7125S/EVC24A-MF
Dit is een Belimo 3-weg kogelkraan met een behuizing van gietijzer en een EPDM afdichting. De boringdiameter van de klep is DN 125 en de flensmaat is DN 125. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 1,35 bar (19,6 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 220 m3/h, wat overeenkomt met een Cv-waarde van 254,54 gpm. De slaglengte van de klep is 40 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De modulerende actuator vereist een 2-10 V ingang en biedt positiefeedback, waardoor nauwkeurige controle over de werking en nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54 classificatie.
- Normale prijs
- €4.497,55
- Normale prijs
- €3.716,98
Beschrijving
Dit is een Belimo 3-weg kogelkraan met een behuizing van gietijzer en een EPDM afdichting. De boringdiameter van de klep is DN 125 en de flensmaat is DN 125. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 1,35 bar (19,6 psi). De klep kan werken tussen 5 en 150 °C (41 tot 302 °F). De Kv-waarde van de klep is 220 m3/h, wat overeenkomt met een Cv-waarde van 254,54 gpm. De slaglengte van de klep is 40 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De modulerende actuator vereist een 2-10 V ingang en biedt positiefeedback, waardoor nauwkeurige controle over de werking en nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54 classificatie.

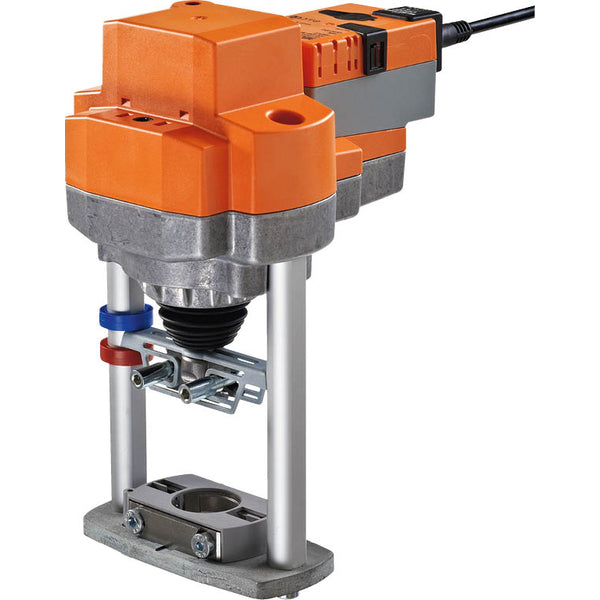

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. Slagafstellingen kunnen worden gemaakt met behulp van een inbussleutel van 5 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de stang uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator kan worden bestuurd met een standaard regelsignaal van 2-10 V en beweegt naar de positie die wordt bepaald door het regelsignaal. Spanningsmeting wordt gebruikt voor visuele weergave van de kleppositie binnen het bereik van 0,5% tot 100% en als regelsignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstang in.
Voordelen:
- Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
