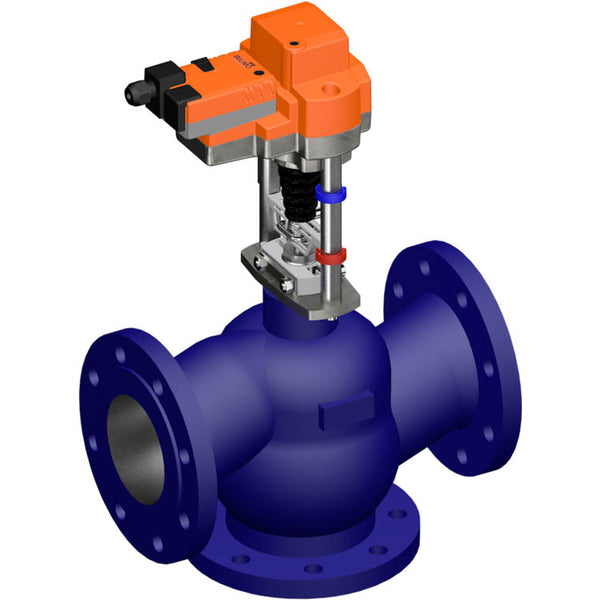

Belimo 3-Weg Klepafsluiter DN65 Flens 30mm Slag Kvs63 24VAC/DC 150s 2/3-punts 2500N IP54 H765N/EV24A-TPC

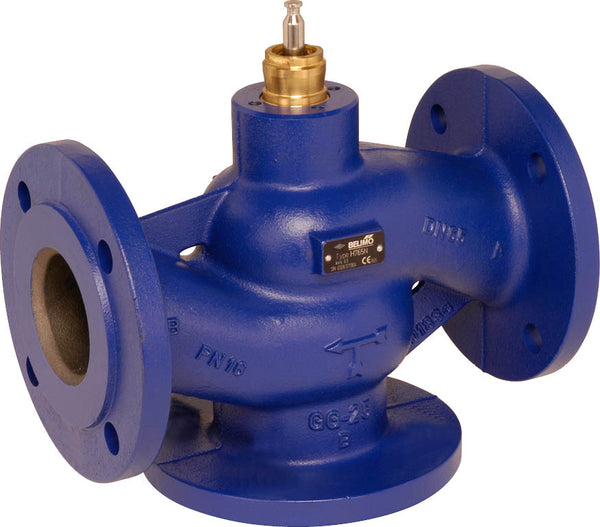

Dit is een Belimo 3-weg kogelkraan met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 65 en de flensmaat is DN 65. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 63 m3/h, wat overeenkomt met een Cv-waarde van 72,89 gpm. De slaglengte van de klep is 30 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator heeft een tweepunts- en driepuntsregeling. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

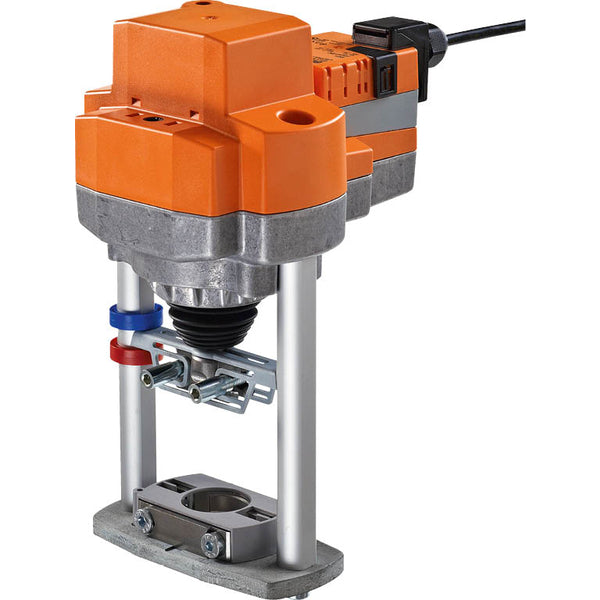

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. Slagafstellingen kunnen worden gemaakt met behulp van een inbussleutel van 5 mm die in de bovenkant van de actuator wordt gestoken, waarbij de stang uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de kogelkraan worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De standaard fabrieksinstelling trekt de actuatorstang in.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
