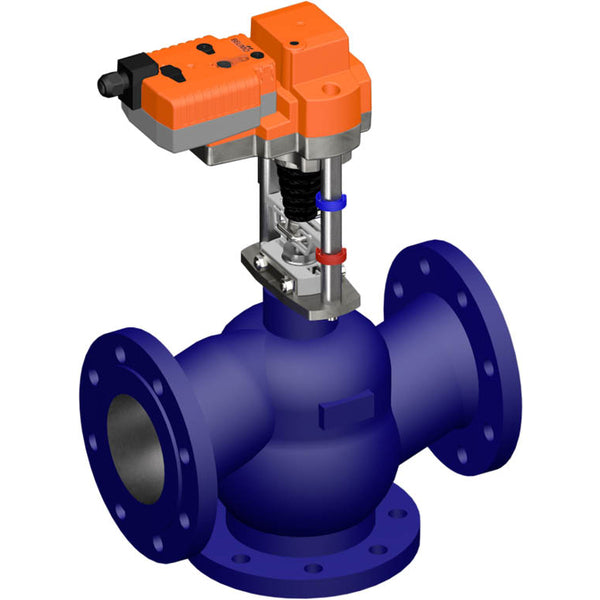

Belimo 3-Weg Klepafsluiter DN100 Flens 30mm Slag Kvs145 24VAC/DC Fail-Safe 150s 0-10V 2000N IP54 H7100R/AVK24A-SZ-TPC

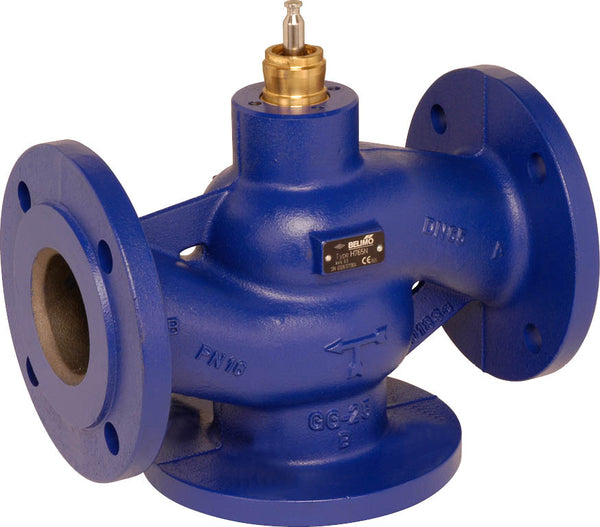

Dit is een Belimo 3-weg klep met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 100 en de flensmaat is DN 100. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 1,5 bar (21,8 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 145 m3/h, wat overeenkomt met een Cv-waarde van 167,76 gpm. De slaglengte van de klep is 30 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van de bewegingen en nauwkeurige bewaking van de positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor veilige werking in geval van stroomuitval.

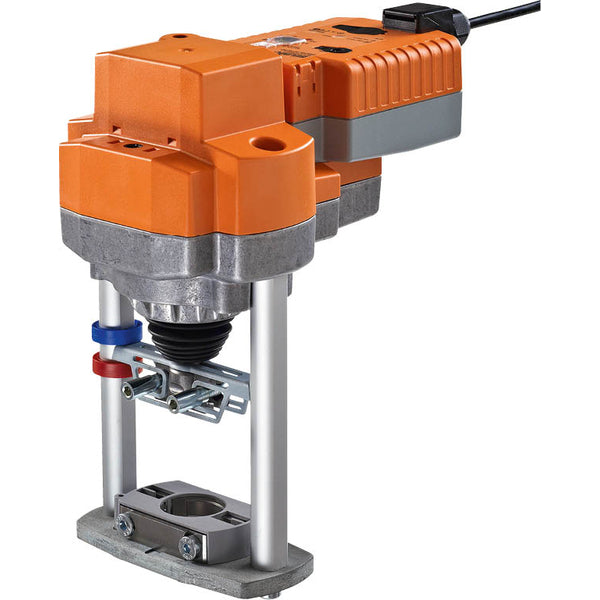

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Tijdens de bediening schakelt de slagrichtingsschakelaar de looprichting om in normaal bedrijf. Dit heeft echter geen invloed op de vooraf ingestelde fail-safe positie. Handmatige bediening is mogelijk met een drukknop. Het tandwielmechanisme ontkoppelt en de actuator ontkoppelt gedurende de tijd dat de knop wordt ingedrukt. Slagafstellingen kunnen worden gemaakt met behulp van een 5 mm inbussleutel die aan de bovenkant van de actuator wordt gestoken, waarbij de stang uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator kan worden aangestuurd met een standaard regelsignaal van 0-10 V, waarbij hij tegelijkertijd naar een positie beweegt die wordt bepaald door het regelsignaal terwijl de geïntegreerde condensatoren worden opgeladen. Als de voedingsspanning wordt onderbroken, gaat de klep over naar de vooraf bepaalde fail-safe positie met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij stroomuitval op elk moment vanuit zijn huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met inachtneming van een fabrieksinstelling van 2 seconden voor het overbruggen. Na levering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voordat de initiële installatie kan plaatsvinden om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineaire karakteristiek
• De actuator is uitgerust met een fail-safe functie
