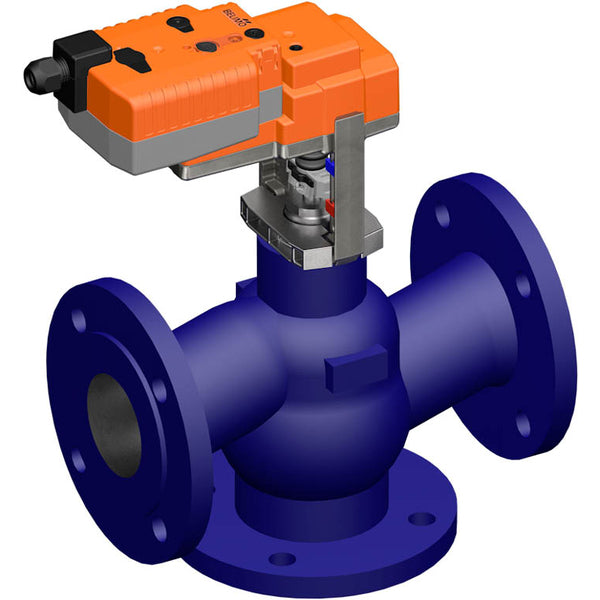

Belimo 3-Weg Klepafsluiter DN80 Flens 18mm Slag Kvs90 24VAC/DC Fail-Safe 150s MP-Bus 0-10/2-10V 1000N IP54 H779N/NVK24A-MP-TPC

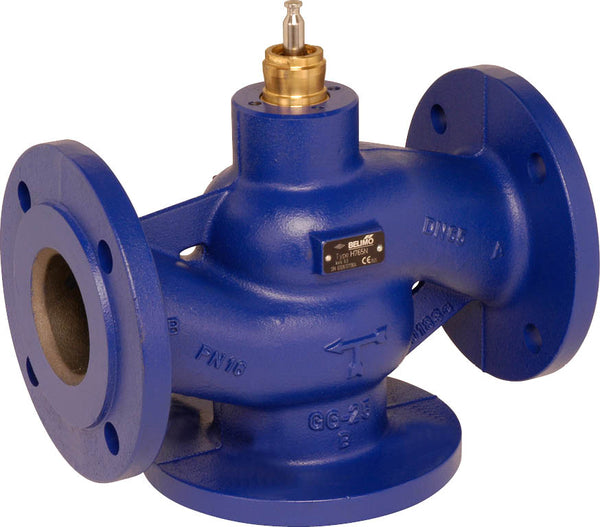

Dit is een Belimo 3-weg klep met een gecoate gietijzeren behuizing en EPDM afdichting. De boringdiameter van de klep is DN 80 en de flensmaat is DN 80. De klepkegel heeft een equipercentuele karakteristiek volgens VDI/VDE 2173, geoptimaliseerd binnen zijn openingsbereik. Het maximale drukverschil is 8 bar (116 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 90 m3/h, wat overeenkomt met een Cv-waarde van 104,13 gpm. De slaglengte van de klep is 18 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van het MP-Bus communicatieprotocol en geeft positiefeedback in het bereik van 0-10 V of 2-10 V, waardoor nauwkeurige controle en nauwkeurige monitoring van de positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54 classificatie. De actuator is uitgerust met een fail-safe (NC/NO) functie die zorgt voor veilige werking in geval van stroomuitval.

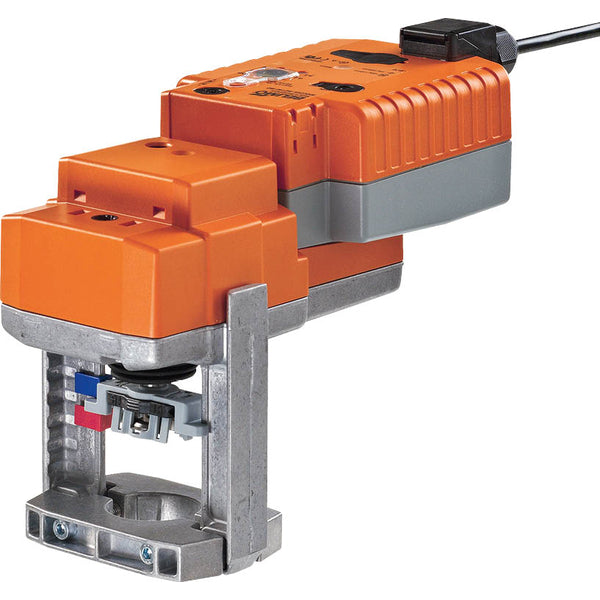

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwielmechanisme ontgrendelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator beweegt de klep naar de gewenste bedrijfspositie tegelijkertijd met het opladen van de geïntegreerde condensatoren. Als de voeding wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij stroomuitval op elk moment vanuit zijn huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met een fabrieksingestelde overbruggingstijd van 2 seconden. Na levering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voordat de initiële installatie kan plaatsvinden om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• Gelijk percentage doorstroomkarakteristiek, de omleiding heeft een lineair karakter
