Belimo 3-Weg Klepafsluiter 15mm G1-1/8 Kvs0.63 100-240VAC 150s 2/3-punts 1500N IP54 H511B/SV230A-TPC

Dit is een 3-weg klepafsluiter met een onbehandelde bronzen behuizing en EPDM afdichting. De boringdiameter van de klep is DN 15 en de poortmaat is G 1 1/8 inch met buitendraad. Het profiel van de klepkegel bepaalt de gelijkpercentage doorstroomkarakteristiek. Het maximale drukverschil is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 0,63 m3/h, wat overeenkomt met een Cv-waarde van 0,73 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 100-240 V AC. De actuator heeft een tweepunts- en driepuntsregeling. De actuator opent/sluit de klep in 150 seconden. De actuator heeft een IP54-classificatie.

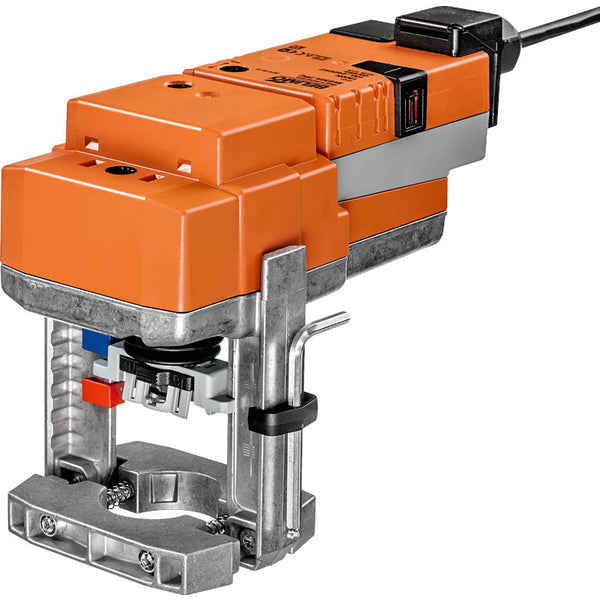

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, waarmee het tandwieloverbrenging wordt ontkoppeld zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een inbussleutel van 4 mm die wordt ingebracht aan de bovenkant van de actuator, waarbij de slagas uitschuift wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormvaste holle klembekken en kan 360° worden gedraaid op de klephals. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator is geactiveerd, verandert de slagrichtingsschakelaar de looprichting tijdens normaal bedrijf.

Voordelen:

• De geïntegreerde regelschijf zorgt voor een gelijkpercentage doorstroming, ideaal voor verwarmingscircuits
