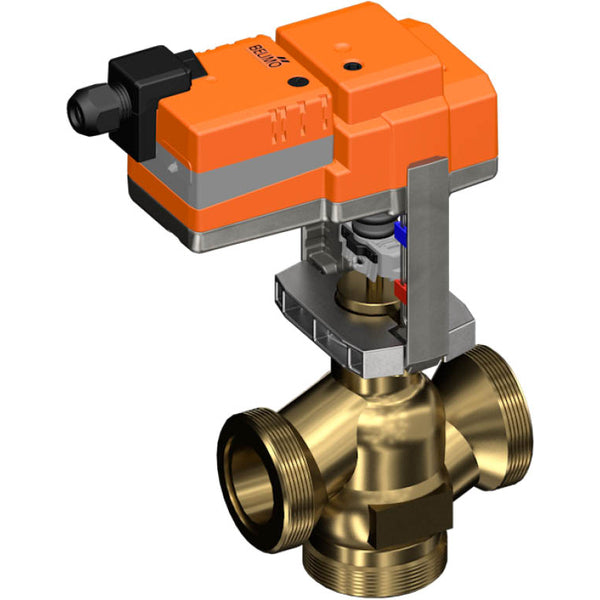

Belimo 3-Weg Klepafsluiter 15mm G2-1/4 Kvs25 24VAC/DC 35s 0-10V 1000N IP54 H540B/NVC24A-SZ-TPC

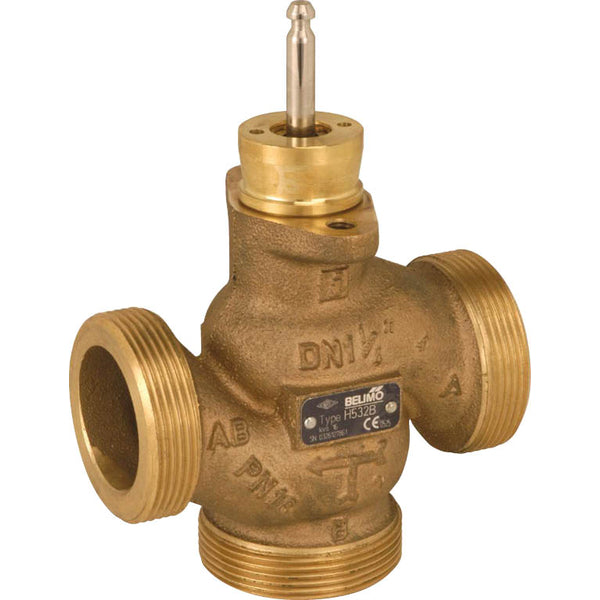

Dit is een 3-weg klepafsluiter met een onbehandelde bronzen behuizing en EPDM-afdichting. De boringdiameter van de klep is DN 40 en de poortmaat is G 2 1/4 inch met buitendraad. Het profiel van de klepkegel bepaalt de gelijke percentage doorstromingskarakteristiek. Het maximale verschil in druk is 4 bar (58 psi). De klep kan werken tussen 5 en 120 °C (41 tot 248 °F). De Kv-waarde van de klep is 25 m3/h, wat overeenkomt met een Cv-waarde van 28,93 gpm. De slaglengte van de klep is 15 mm. De actuator vereist een voedingsspanning van 24 V AC/DC. De actuator maakt gebruik van een 0-10 V regeltype en biedt positiefeedback, waardoor nauwkeurige controle van zijn bewegingen en nauwkeurige monitoring van zijn positie binnen het gespecificeerde spanningsbereik mogelijk is. De actuator opent/sluit de klep in 35 seconden. De actuator heeft een IP54-classificatie.

De actuator, uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Handmatige bediening is mogelijk met een drukknop, die het tandwieloverbrenging ontkoppelt zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met een 4mm zeskantboutsleutel die aan de bovenkant van de actuator is geplaatst, waarbij de slagstang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormpassende holle klemmen en kan 360° op de klepneus worden gedraaid. De actuator kan worden aangestuurd met een standaard regelsignaal van 0-10 V en beweegt naar de positie die door het regelsignaal wordt aangegeven. Spanningmeting wordt zowel gebruikt voor het visueel weergeven van de kleppositie binnen het bereik van 0,5% tot 100% als als regelsignaal voor andere actuators. De standaard fabrieksinstelling trekt de actuatorstang in. Bij verzending van klep-actuator combinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichting schakelaar de looprichting tijdens normale werking.

Voordelen:

• De geïntegreerde gereguleerde schijf zorgt voor een gelijke percentage doorstroming, ideaal voor verwarmingscircuits
• Deze modulerende actuator kan de klep overal tussen 0-90 graden positioneren met een regelsignaal van 0-10 V
