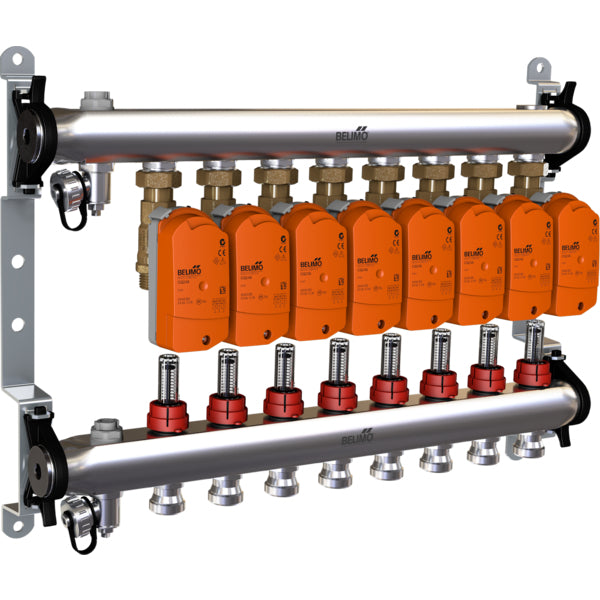

Belimo Manifold 8 X Zonekleppen 24VAC/DC 75S 0-10V 1Nm IP40 EM-ECQ-08F/CQ24A-SZ
Dit is een elektrisch gestuurde verdeelzoneafsluiter met een messing behuizing. Deze klep is bestand tegen een druk tot 6 bar (87 psi). De klep kan werken tussen 2 en 70 °C (36 en 158 °F). De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator maakt gebruik van een 0,5-10 V regeltype en biedt positieterugkoppeling, waardoor de bewegingen nauwkeurig kunnen worden geregeld en de positie binnen het gespecificeerde spanningsbereik nauwkeurig kan worden bewaakt. De actuator opent/sluit de klep in 75 seconden. Er zitten 8 kleppen in een spruitstukblok. De actuator heeft een IP40-classificatie.
- Normale prijs
- €1.349,04
- Normale prijs
- €1.114,91
Beschrijving
Dit is een elektrisch gestuurde verdeelzoneafsluiter met een messing behuizing. Deze klep is bestand tegen een druk tot 6 bar (87 psi). De klep kan werken tussen 2 en 70 °C (36 en 158 °F). De actuator heeft een voedingsspanning van 24 V AC/DC nodig. De actuator maakt gebruik van een 0-10 V regeltype en biedt positieterugkoppeling, waardoor de bewegingen nauwkeurig kunnen worden geregeld en de positie binnen het gespecificeerde spanningsbereik nauwkeurig kan worden bewaakt. De actuator opent/sluit de klep in 75 seconden. Er zitten 8 kleppen in een spruitstukblok. De actuator heeft een IP40-classificatie.

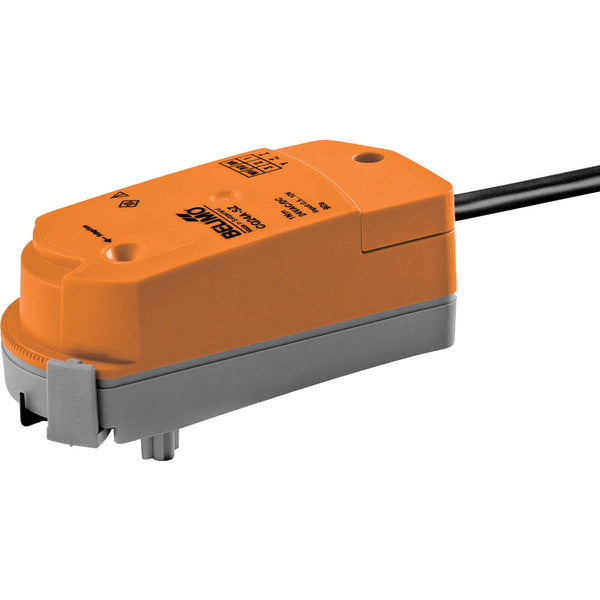

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Verwijder de actuator door hem eruit te klikken en gebruik dan de actuator om de klepspindel te draaien. De actuator kan zonder gereedschap met de hand op de klep worden gemonteerd. Zorg alleen voor verticale bewegingen (Let op!). De pennen moeten uitgelijnd zijn met de flensgaten. De montagerichting kan worden geconfigureerd in stappen van 180° ten opzichte van de klep. De draaihoek van de actuator kan worden aangepast in stappen van 2,5° met behulp van een clip. Deze functie wordt gebruikt om het maximale debiet van de klep in te stellen. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren.
Voordelen:
- Deze modulerende actuator kan de klep tussen 0-90 graden positioneren met een stuursignaal van 0-10 V.
Serie:

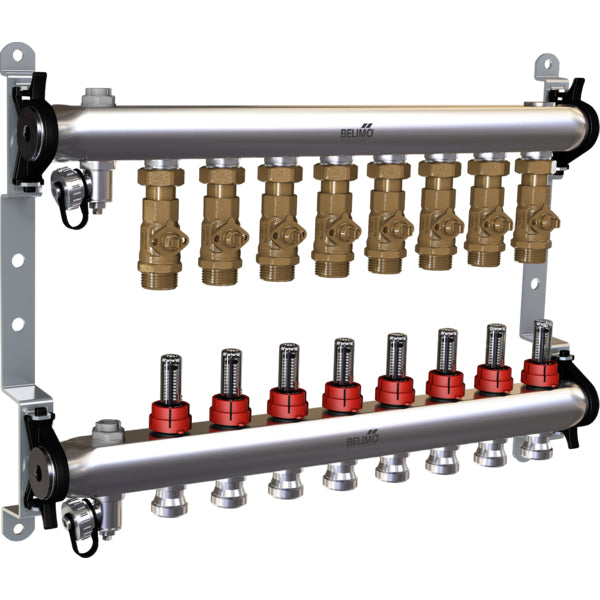

De Belimo EM-ECQ-F serie is een efficiënte Energy Manifold ontworpen voor gesloten koud- en warmwatersystemen. De servomotor met klikmontage zorgt voor een eenvoudige installatie, terwijl de variabele flowinstelling een nauwkeurige regeling mogelijk maakt. De werkdruk van 6 bar garandeert betrouwbare prestaties. Ontdek de veelzijdigheid en betrouwbaarheid van Belimo zoneafsluiters, omdat ze het zonebeheer optimaliseren en de systeemefficiëntie verbeteren.
