EATON INDUSTRIES XV grafisch paneel - 179650
Let op: Dit product is niet meer verkrijgbaar

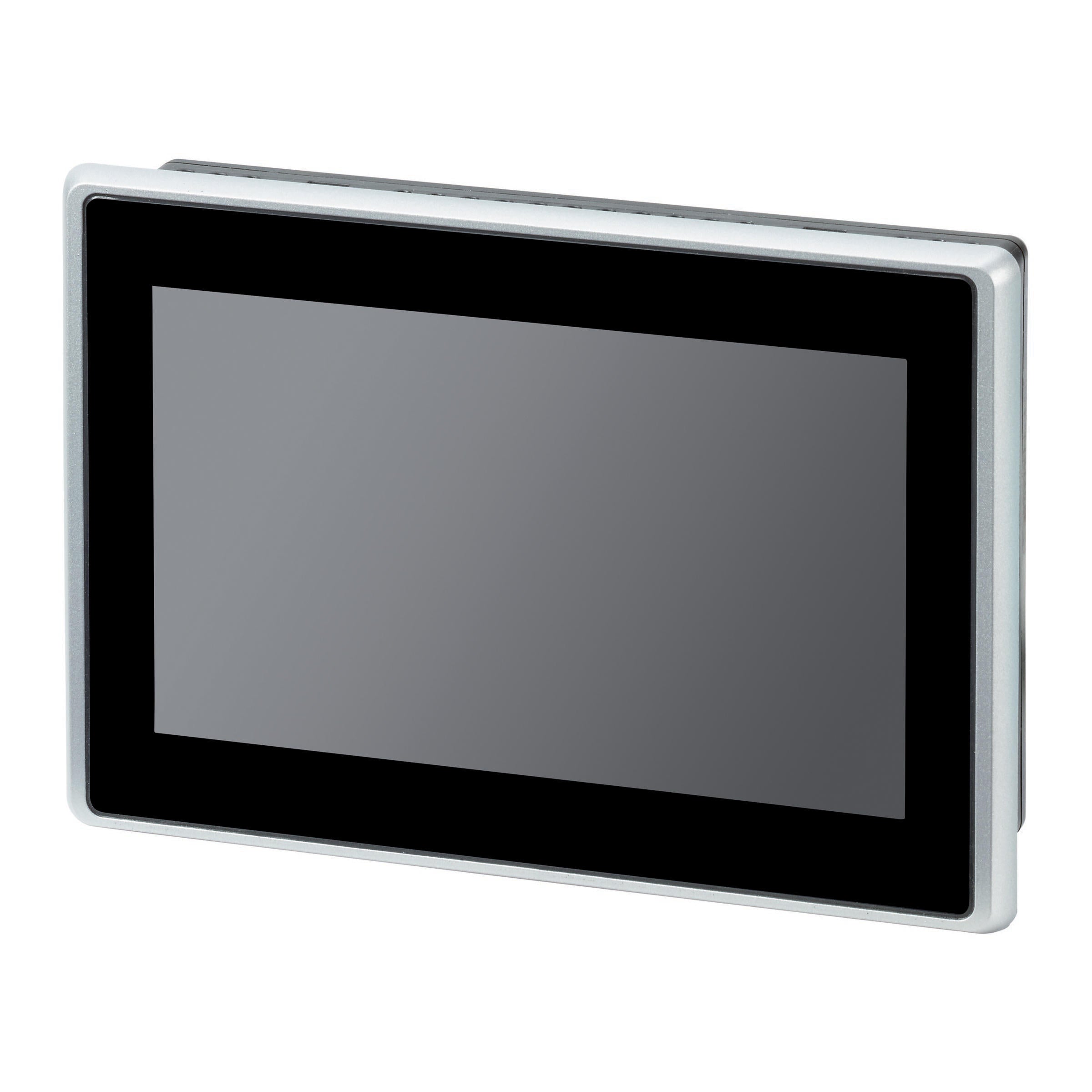

Eaton XV-303 Bedieningspaneel met PLC, 24 V DC, 7 inch PCT-display, 1024x600 pixels, 2xEthernet, 1xRS232, 1xRS485, 1xCAN, 1xSD kaartsleuf.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Het "Multi-Touch Display met PLC, XV-303, behoort tot de productserie XV300 7z. De functie is HMIC-PLC met geïntegreerde PLC. Dit bedieningspaneel wordt geleverd met een tweede Ethernetpoort. De gemeenschappelijke kenmerken van deze modelserie zijn een Ethernet-interface, CAN, USB-apparaat, USB-host, RS232, RS485 en een sleuf voor een SD-kaart. Het besturingssysteem is Windows Embedded Compact 7 Pro en bevat een geïntegreerde runtime-licentie voor visualisatiesoftware.
Het beeldscherm is kleurendisplay, TFT, ontspiegeld. Het maakt gebruik van capacitieve multi-touch technologie (PCT). Het aantal kleuren dat wordt ondersteund is 16777216 (kleurdiepte 24 bit). De resolutie is WSVGA, 1024 x 600 pixels. Het is mogelijk om het in staand formaat te gebruiken. De schermdiagonaal is 7 inch, in breedbeeld.
De behuizing is van plastic en het glazen paneel zit in een plastic frame. Het besturingssysteem is Windows Embedded Compact 7 Pro. Het bevat een PLC-licentie. Er zijn geen licentiecertificaten nodig voor interfaces aan boord. De ingebouwde interfaces zijn onder andere:
- 2 x Ethernet 10/100 Mbps,
- 1 x RS232,
- 1 x RS485,
- 1 x CANopen/easyNet,
- 1 x USB-host 2.0, en
- 1 x USB-apparaat.
De voorkant is van ontspiegeld gehard glas in een plastic rand. Hij is ontworpen voor verzonken montage. Er is één sleuf voor een SD-kaart. Automatisering van geheugenkaarten is optioneel beschikbaar met een SD-kaart. Het bevat echter geen insteekbare communicatiekaarten. De aanraaksensor is een multi-touch aanraakscherm. De warmteafgifte is 14,4 W.
De beschermingsgraad is IP65 aan de voorkant volgens EN 60529-1, IP20 aan de achterkant volgens EN 60529-1, NEMA 4X en NEMA12 volgens NEMA 250-2003.
