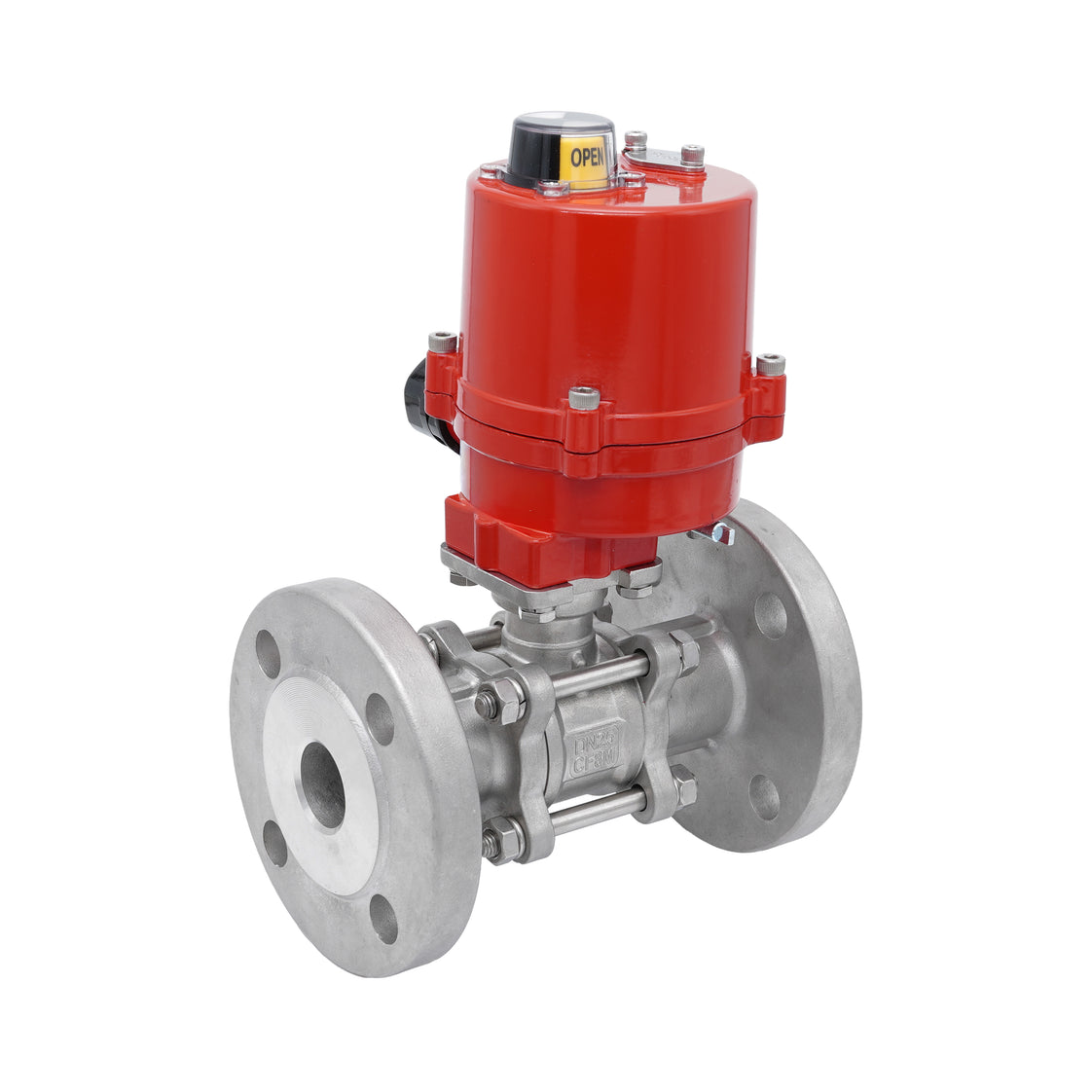

DN25 PN40 3-Delig 2-Weg Elektrische RVS Geflensd Kogelkraan 24 V AC/DC
Deze JP Fluid Control elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 3-delige 2-weg geflenste kogelkraan. De klep heeft DN25 PN40 flenzen voor aansluiting. Het huis en de bol van de klep zijn vervaardigd van RVS met een PTFE-afdichting. De actuator is geschikt voor zowel 24 volt DC (gelijkstroom) als 24 volt AC 50/60Hz (wisselstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld op AC of DC. De standaardinstelling af fabriek is gelijkstroom (DC). De actuator heeft een robuust aluminium huis (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. Wanneer de bol een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien gewenst kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator toont de kleppositie. De actuator is uitgerust met een handmatige noodoverbrugging.
De klep heeft een boring van 25 mm, met Kv-waarde van 84 m3/h (Cv = 97.1 gpm). Kv drukt de doorstroomsnelheid van water uit in m3/h bij een drukval van één bar. De klep is beoordeeld tot 40 bar bij 20°C (579 psi bij 68°F). Het is geschikt voor temperaturen van -29°C tot 160°C (-20°F tot 320°F). De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media.
- Normale prijs
- €480,71
- Normale prijs
- €397,28
Beschrijving
Deze JP Fluid Control elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 3-delige 2-weg geflenste kogelkraan. De klep heeft DN25 PN40 flenzen voor aansluiting. Het huis en de bol van de klep zijn vervaardigd van RVS met een PTFE-afdichting. De actuator is geschikt voor zowel 24 volt DC (gelijkstroom) als 24 volt AC 50/60Hz (wisselstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld op AC of DC. De standaardinstelling af fabriek is gelijkstroom (DC). De actuator heeft een robuust aluminium huis (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. Wanneer de bol een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien gewenst kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator toont de kleppositie. De actuator is uitgerust met een handmatige noodoverbrugging.
De klep heeft een boring van 25 mm, met Kv-waarde van 84 m3/h (Cv = 97.1 gpm). Kv drukt de doorstroomsnelheid van water uit in m3/h bij een drukval van één bar. De klep is beoordeeld tot 40 bar bij 20°C (579 psi bij 68°F). Het is geschikt voor temperaturen van -29°C tot 160°C (-20°F tot 320°F). De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media.
Voordelen:
- Robuuste roestvast stalen kogelkraan met DN25 PN40 flenzen
- Schakeltijd slechts 8 seconden
- Robuust IP67 actuatorhuis
- Zowel 24V AC als DC mogelijk (instelbaar via schakelaar)
- Twee extra eindschakelaars voor positieterugkoppeling
- Handmatige noodoverbrugging
- Duidelijke visuele positie-indicator
Toepassingen
Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. De klep is duurzaam en geschikt voor verschillende agressieve en corrosieve media. De maximale druk bij kamertemperatuur is 40 bar (579 psi), bij hogere temperaturen neemt de maximaal toegestane temperatuur af. Het temperatuurbereik van het medium ligt tussen -29°C en 160°C (-20°F en 320°F). Bij hoge temperaturen wordt aanbevolen de klep in een geventileerde ruimte te installeren. De klep mag worden geïnstalleerd in een vochtige omgeving, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriële automatisering, waterbeheer.
Elektrisch aansluitschema
Volg de veiligheidsinstructies en de handleiding voordat u begint met de installatie.De actuator werkt met 24 volt DC en 24 volt AC (50/60Hz). Op de PCB bevinden zich twee kleine schakelaars om de actuator in te stellen op AC of DC. De standaardinstelling is DC. De actuator trekt nominaal 0,2A en 1,2A bij maximaal koppel. De actuator heeft 3-puntsregeling. Terminals 1 (minus) and 2 (plus) are permanently connected to the power supply. Terminals 3 (minus) and 4 (minus) are for the control signals. Door één van deze stuurdraden aan te sluiten, sluit of opent de klep. Verbind klemmen 3 en 4 nooit tegelijkertijd om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars. Zodra de eindpositie van de actuator is bereikt (0 of 90 graden), wordt de motor uitgeschakeld en wordt er geen energie verbruikt. Bovendien zijn er in de actuator twee extra eindschakelaars voor regeldoeleinden. De hoekpositie van de eindschakelaars kan worden gewijzigd. Verbind altijd de aardleiding en gebruik de buizen niet als aarding.
Electrical wiring diagram of the AG-040-B actuator. Before using alternating current, first the switches on the PCB need te be set.
Montage
Zorg ervoor dat de positie van de bol en de actuator correct is ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator op de kleppas aan te sluiten. Monteer de actuator op de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons fittingassortiment voor de verbinding tussen de buis en de klep.
Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met het benodigde montagemateriaal.
