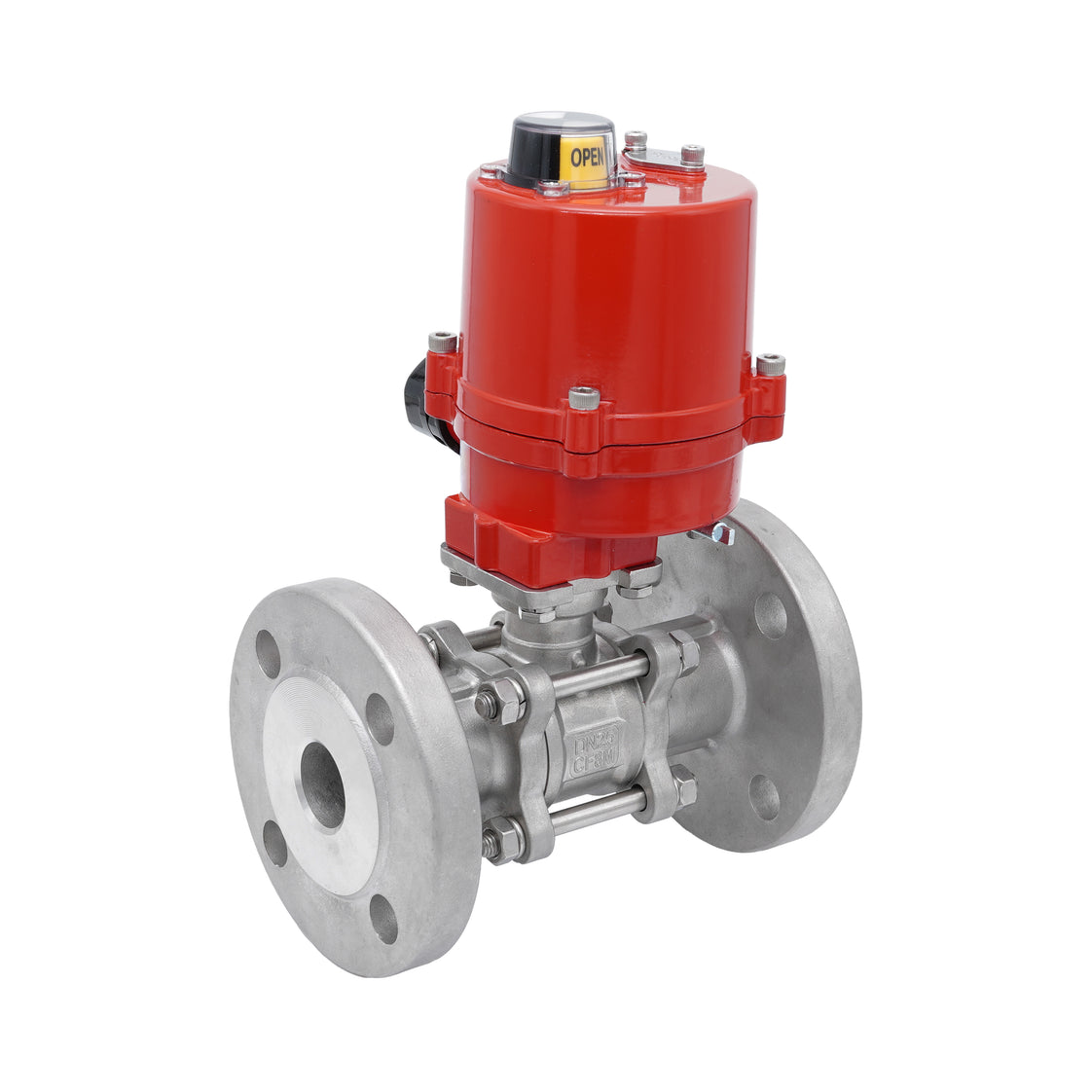

DN15 PN40 3-Delig 2-Weg Elektrische RVS Geflensd Kogelkraan 100-240 V AC

Deze JP Fluid Control elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 3-delige 2-weg geflenste kogelkraan. De klep heeft DN15 PN40 flenzen voor aansluiting. Het huis en de bol van de klep zijn vervaardigd van RVS met een PTFE-afdichting. De actuator is geschikt voor voedingen van 100 tot 240V wisselstroom (50/60Hz). De actuator heeft een robuust aluminium huis (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. Wanneer de bol een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien gewenst kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator toont de kleppositie. De actuator is uitgerust met een handmatige noodoverbrugging.

De klep heeft een boring van 15 mm, met Kv-waarde van 21 m³/h (Cv = 24.3 gpm). Kv drukt de doorstroomsnelheid van water uit in m³/h bij een drukval van één bar. De klep is beoordeeld tot 40 bar bij 20°C (579 psi bij 68°F). Het is geschikt voor temperaturen van -29°C tot 160°C (-20°F tot 320°F). De klep is geschikt voor water, stoom, olie, perslucht, brandstoffen, oplosmiddelen en agressieve media.

Voordelen:

• Robuuste roestvast stalen kogelkraan met DN15 PN40 flenzen
• Schakeltijd slechts 8 seconden
• Robuust IP67 actuatorhuis
• Geschikt voor voedingen van 100 tot 240V AC
• Twee extra eindschakelaars voor positieterugkoppeling
• Handmatige noodoverbrugging
• Duidelijke visuele positie-indicator

Toepassingen

Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. De klep is duurzaam en geschikt voor verschillende agressieve en corrosieve media. De maximale druk bij kamertemperatuur is 40 bar (579 psi), bij hogere temperaturen neemt de maximaal toegestane temperatuur af. Het temperatuurbereik van het medium ligt tussen -29°C en 160°C (-20°F en 320°F). Bij hoge temperaturen wordt aanbevolen de klep in een geventileerde ruimte te installeren. De klep mag worden geïnstalleerd in een vochtige omgeving, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriële automatisering, waterbeheer.

Elektrisch aansluitschema

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator trekt nominaal 0,1A en 0,2A bij maximaal koppel. Om een kabel op de actuator aan te sluiten, moet de afdekking met vier bouten worden verwijderd. Het systeem werkt met 3-puntsregeling. Klem 1 en 2 zijn permanent verbonden met de voeding. Klem 3 en 4 worden gebruikt om de klep te sluiten of te openen. Het signaal (fase/nul) naar klem 3 en 4 moet hetzelfde zijn als klem 2. Verbind 3 en 4 nooit tegelijkertijd om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars. Zodra de eindpositie van de actuator is bereikt (0 of 90 graden), wordt de motor uitgeschakeld en wordt er geen energie verbruikt. Bovendien zijn er in de actuator twee extra eindschakelaars voor regeldoeleinden. De hoekpositie van de eindschakelaars kan worden gewijzigd. Verbind altijd de aardleiding en gebruik de buizen niet als aarding.

Elektrisch aansluitschema van de AG-040-A actuator.

Montage

Zorg ervoor dat de positie van de bol en de actuator correct is ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator op de kleppas aan te sluiten. Monteer de actuator op de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons fittingassortiment voor de verbinding tussen de buis en de klep.

Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met het benodigde montagemateriaal.
