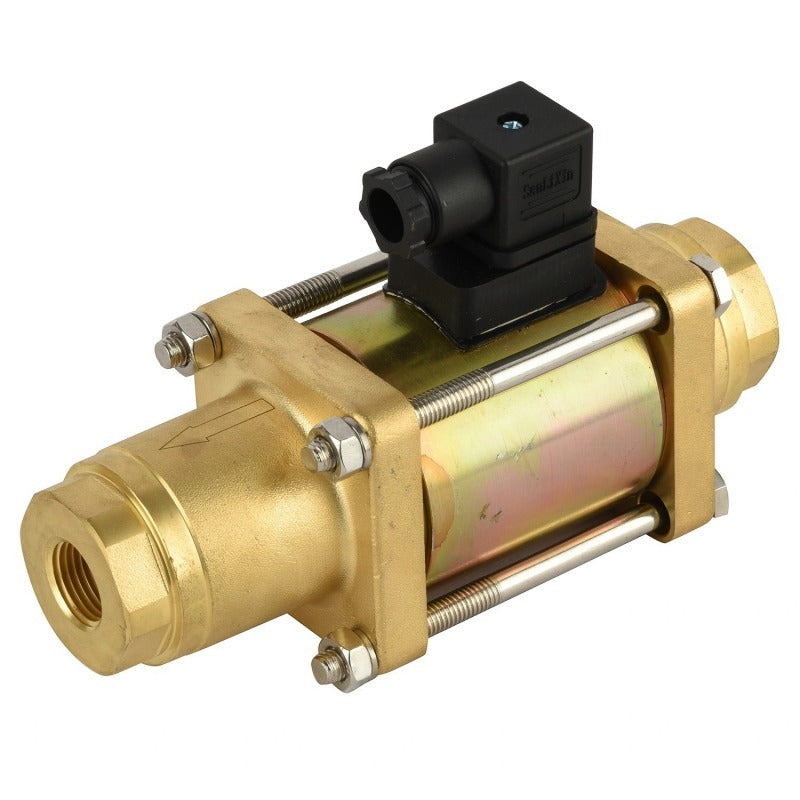

G1'' 230V AC Messing Coaxial Magneetventiel FKM 0 - 64bar
JP Fluid control 2/2 weg coaxiaal magneetventiel (type CX-DA) met G 1 inch draad en een 230 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en het ventiel is direct gestuurd, dus er is geen drukverschil nodig. Geschikt voor een maximale temperatuur van 120 °C en voor een drukbereik van 0 - 64 bar. Behuizing van messing met een FPM (FKM) afdichting en een 25 mm doorlaat. De Kv-waarde is 11.23 m3/h (187.2 l/min bij dp = 1 bar water). Bestand tegen tegendruk (hogere druk bij uitlaat).
- Normale prijs
- €655,30
- Normale prijs
- €541,57
Beschrijving

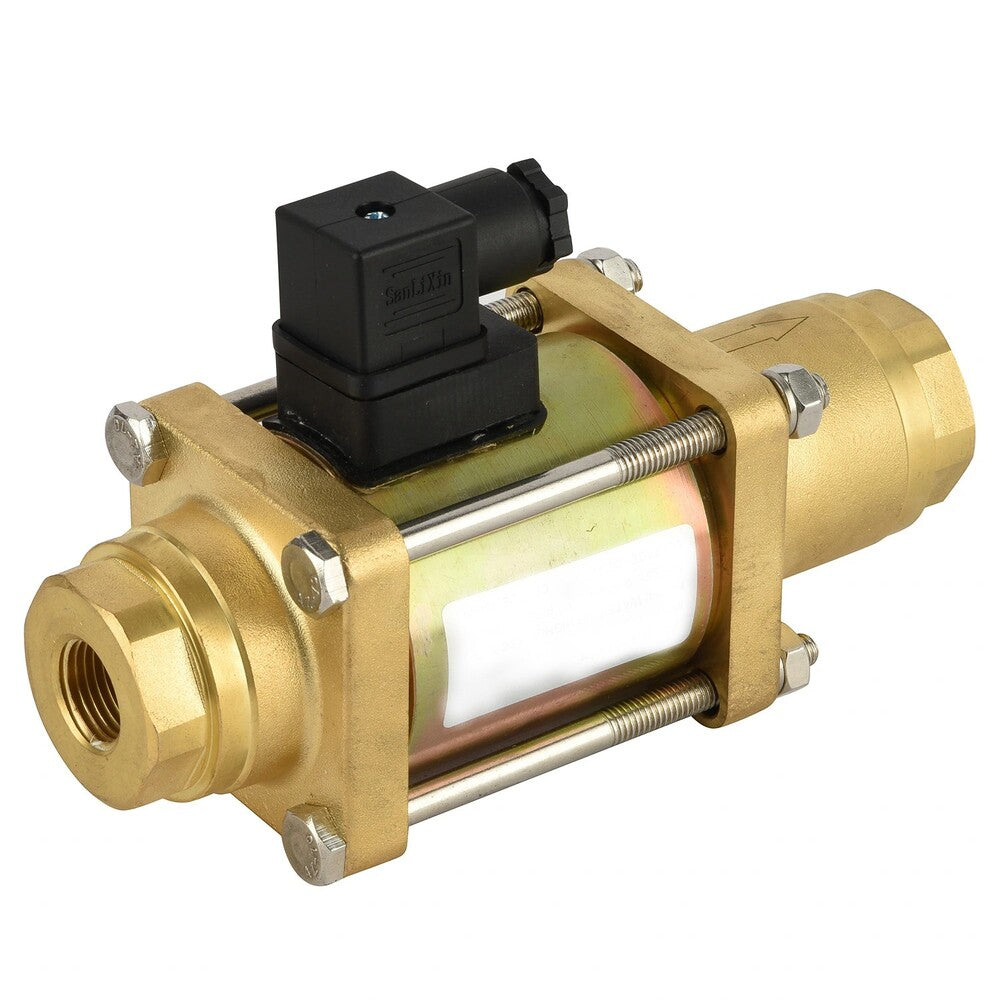

Dit is een JP Fluid control direct gestuurd 2/2 weg coaxiaal magneetventiel met G 1 inch schroefdraad en een 230 V AC spoel. Het ventiel heeft een behuizing van messing met een FPM (FKM) afdichting en een doorlaat van 25 mm. De circuitfunctie van het magneetventiel is normaal gesloten, wat betekent dat het ventiel opent wanneer er spanning op staat.
Het ventiel is geschikt voor drukken van 0 - 64 bar en is geschikt tot een maximale temperatuur van 120 °C. Het ventiel is tegendrukbestendig tot 16 bar, wat betekent dat het ventiel gesloten blijft wanneer er druk op de uitlaatpoort wordt uitgeoefend. Het ventiel heeft een Kv-waarde van 11.23 m3/h, wat zich vertaalt in een debiet van 187.2 l/min bij een drukverschil van 1 bar (voor water). Voor eenvoudige toepassingen is het vaak voldoende om een ventiel te selecteren op basis van de schroefdraadmaat en doorlaatdiameter. Gebruik voor een nauwkeurigere maatvoering de Kv-waarde met onze gebruiksvriendelijke Kv-waarde calculator.
De messing behuizing is duurzaam, geschikt voor neutrale vloeistoffen en bestand tegen vele chemicaliën. Raadpleeg onze chemische weerstandstabel om de compatibiliteit van de behuizing en de afdichtingen met het medium te verifiëren.
Voordelen:
- Te gebruiken voor zeer viskeuze media tot 500 centistokes
- Geschikt voor een werkdruk tot 64 bar en een tegendruk tot 16 bar
- Geschikt voor licht vervuilde en abrasieve media
- Hoge doorstroming (Kv=11.23) dankzij relatief ongehinderd stromingspad
- Geschikt voor lage drukverschillen en grof vacuüm
- Magneetventielen openen en sluiten zeer snel in vergelijking met andere ventieltypes
- Geleverd inclusief spoel en connector
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
Nadelen:
- Coaxiale magneetventielen hebben een hoog stroomverbruik en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren
- Het ventiel heeft een hoog gewicht
- De spoel kan niet worden vervangen
CX-DA serie
De CX-ventielen zijn direct werkende, normaal gesloten 2/2-weg coaxiale magneetventielen. Ze worden gebruikt in situaties waar gewone magneetventielen niet volstaan, zoals bij stroperige, schurende of verontreinigde media. Verkrijgbaar in messing en roestvrij staal met verschillende afdichtingsmaterialen en spanningen. De afsluiters zijn op aanvraag verkrijgbaar met BSP of NPT schroefdraad.
