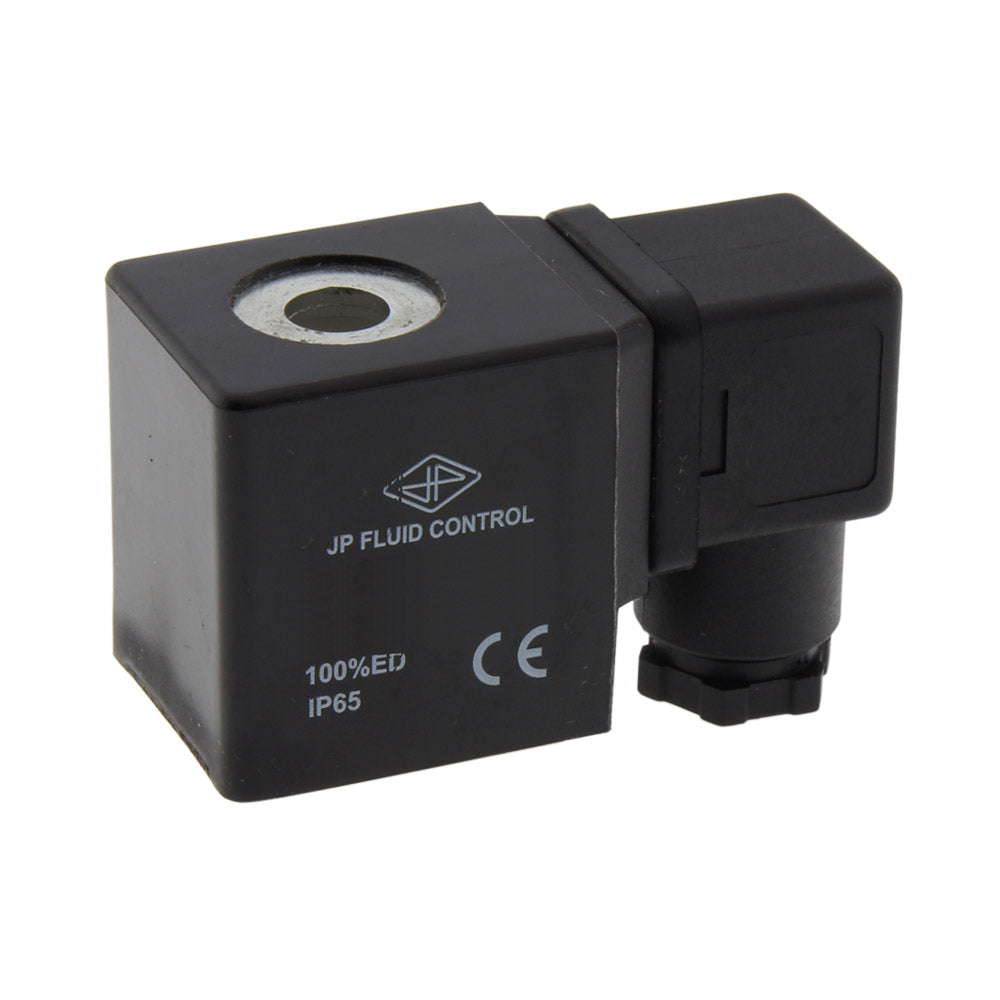

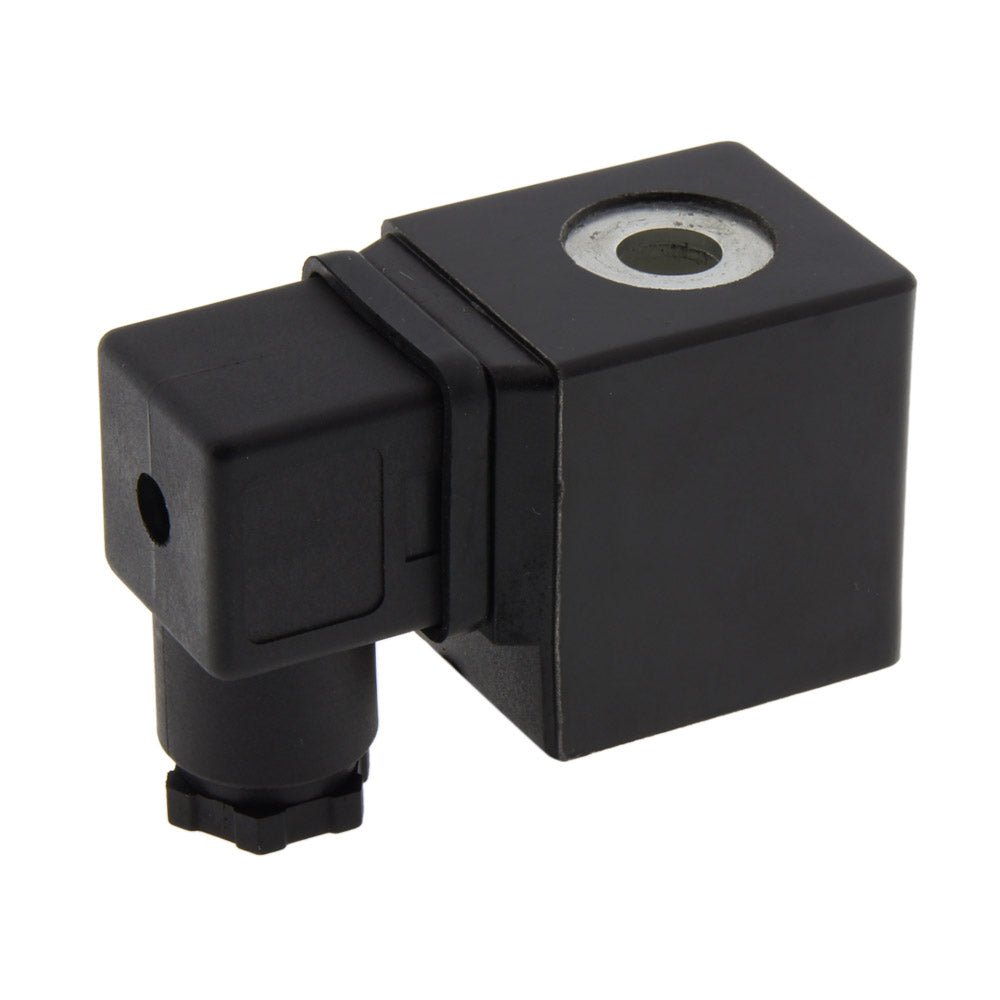

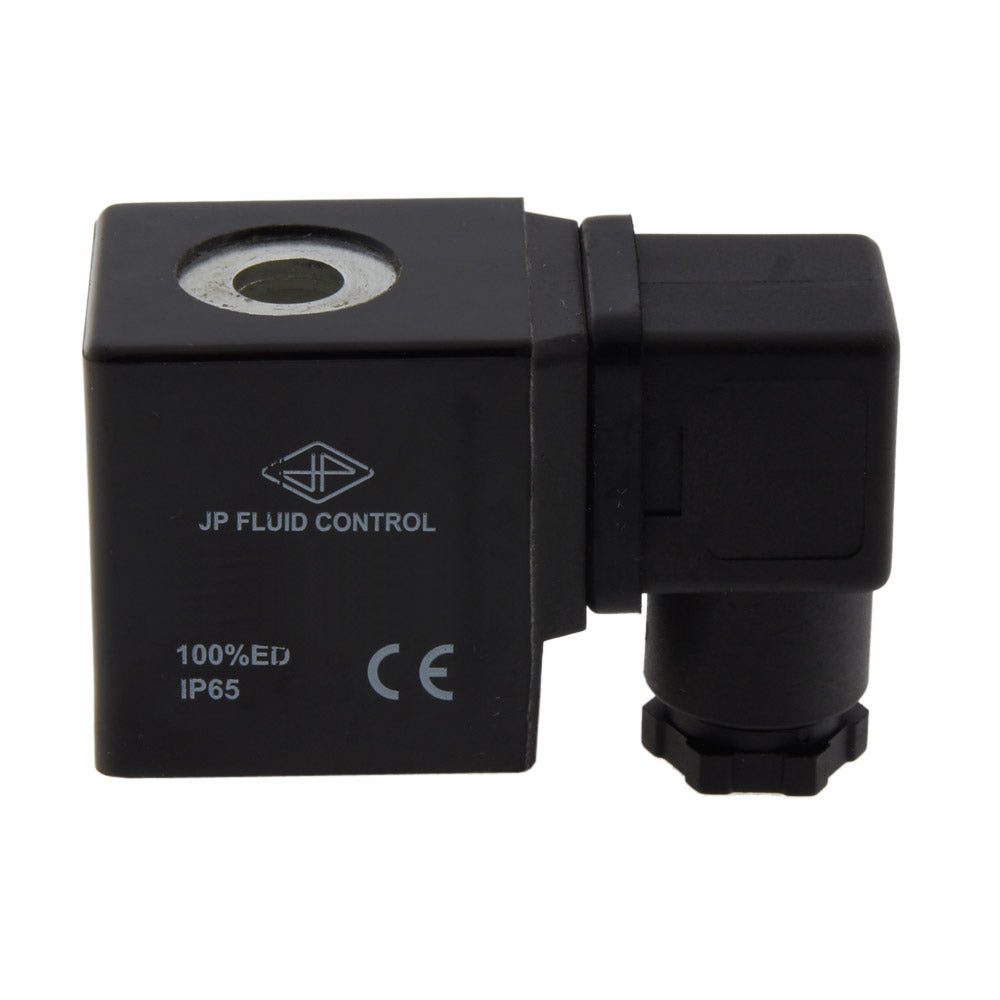

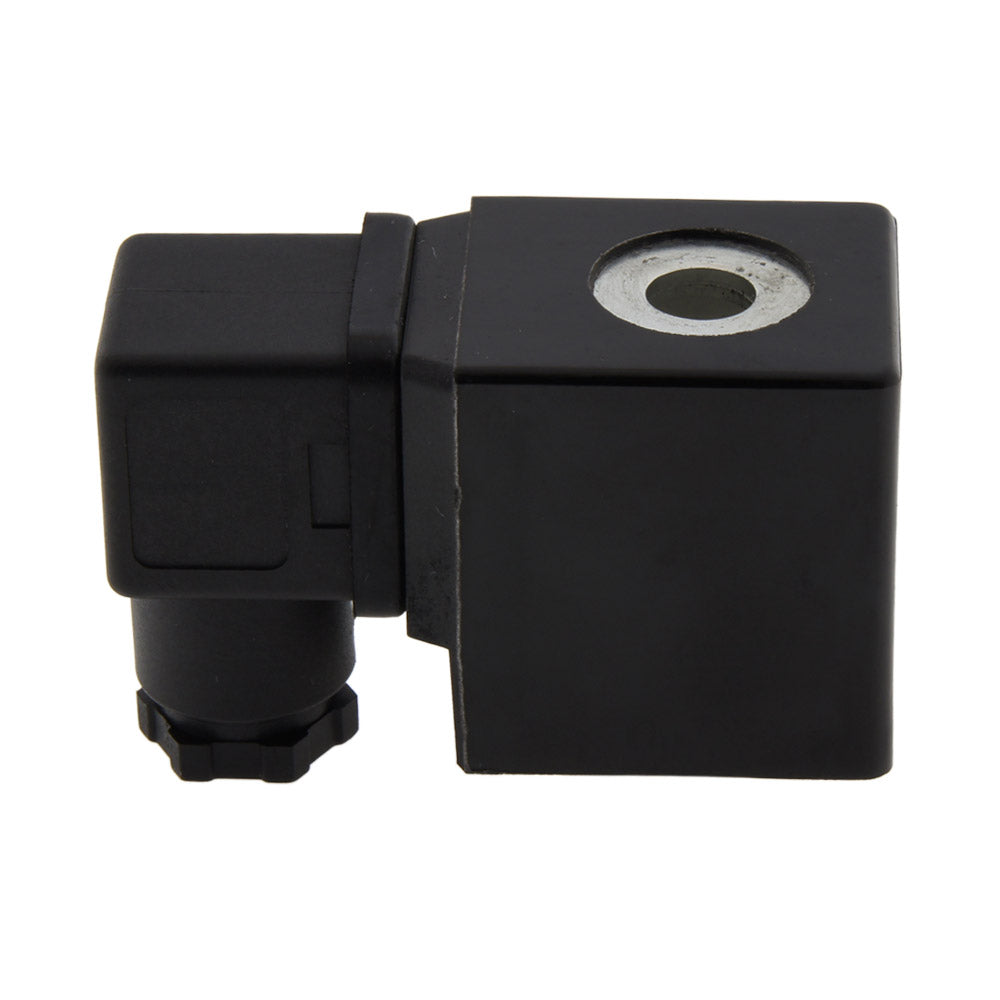

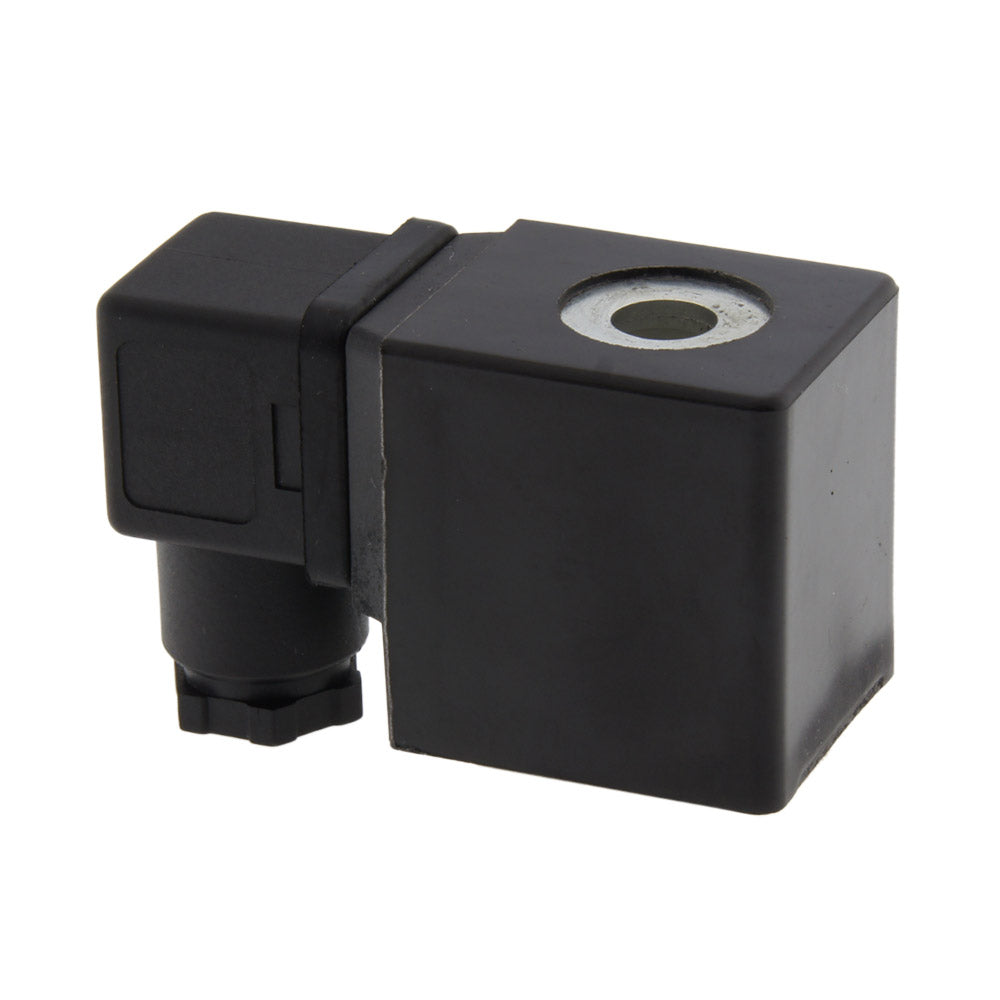

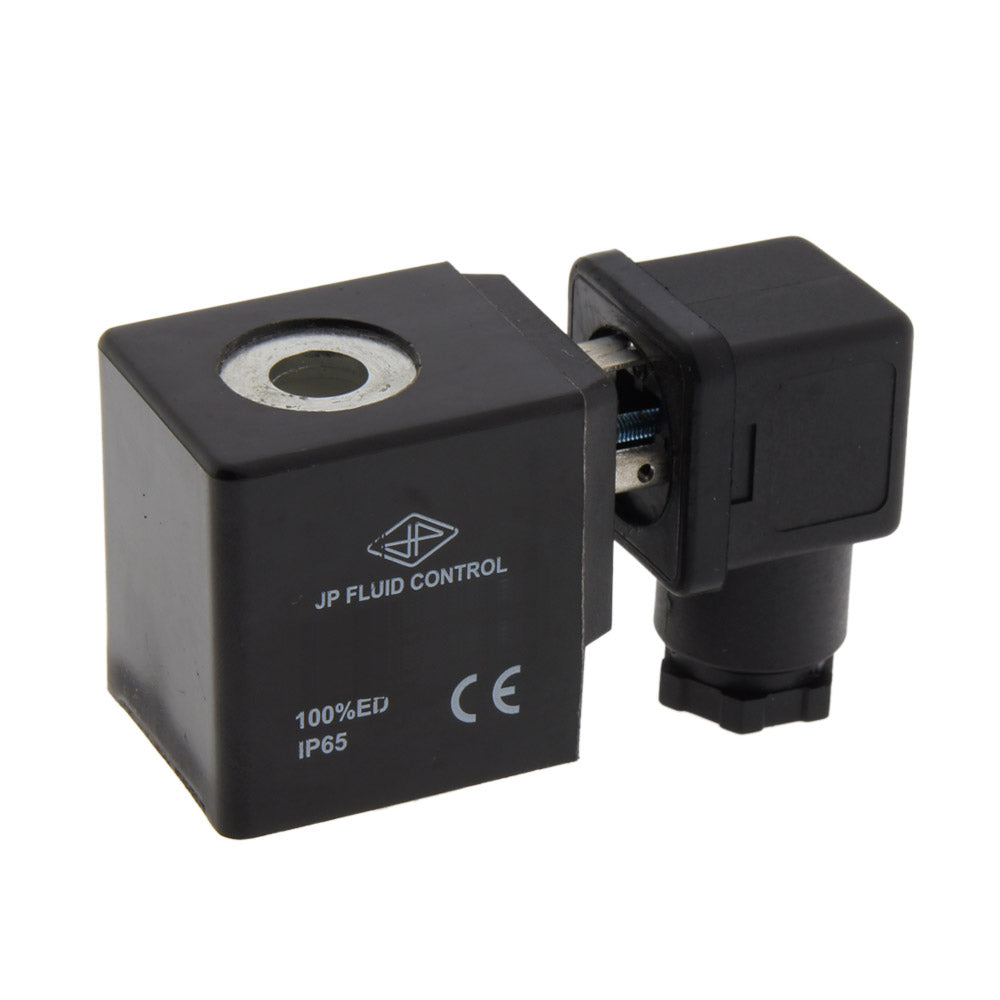

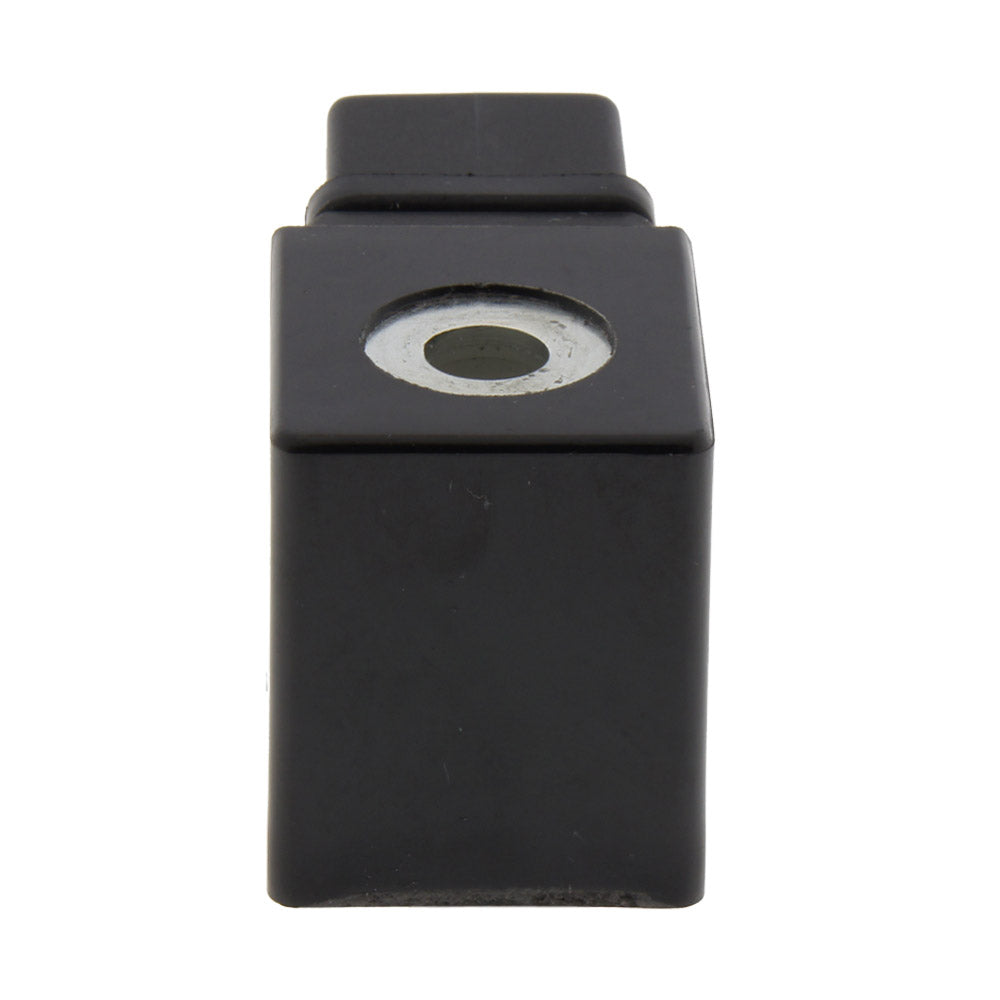

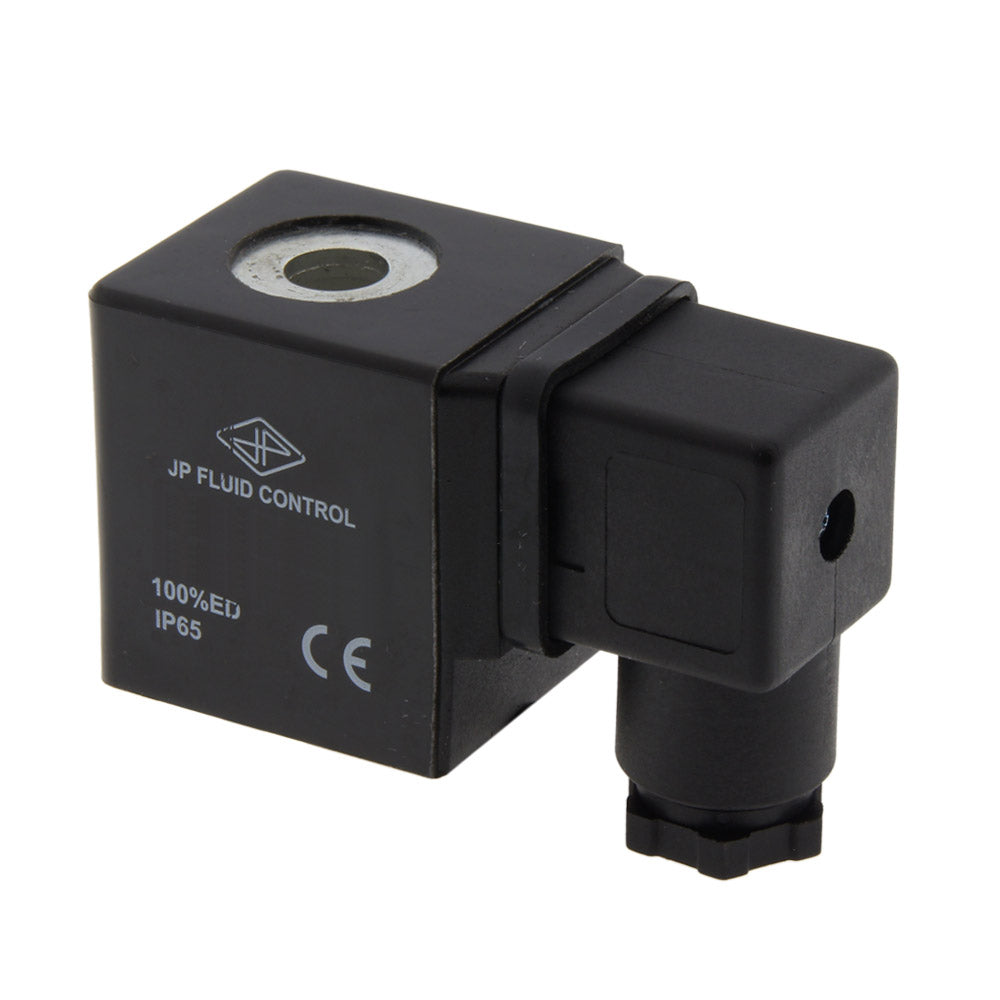

CS3 spoel DIN-A connector 230V AC

CS3 spoel DIN-A connector 230V AC
CS3 spoel DIN-A connector 230V AC
CS3 spoel DIN-A connector 230V AC
CS3 spoel DIN-A connector 230V AC
CS3 spoel DIN-A connector 230V AC
CS3 spoel DIN-A connector 230V AC
CS3 spoel DIN-A connector 230V AC
CS3 spoel DIN-A connector 230V AC
CS3 spoel DIN-A connector 230V AC
Referentie: CS3-230AC
Merk: JP Fluid Control

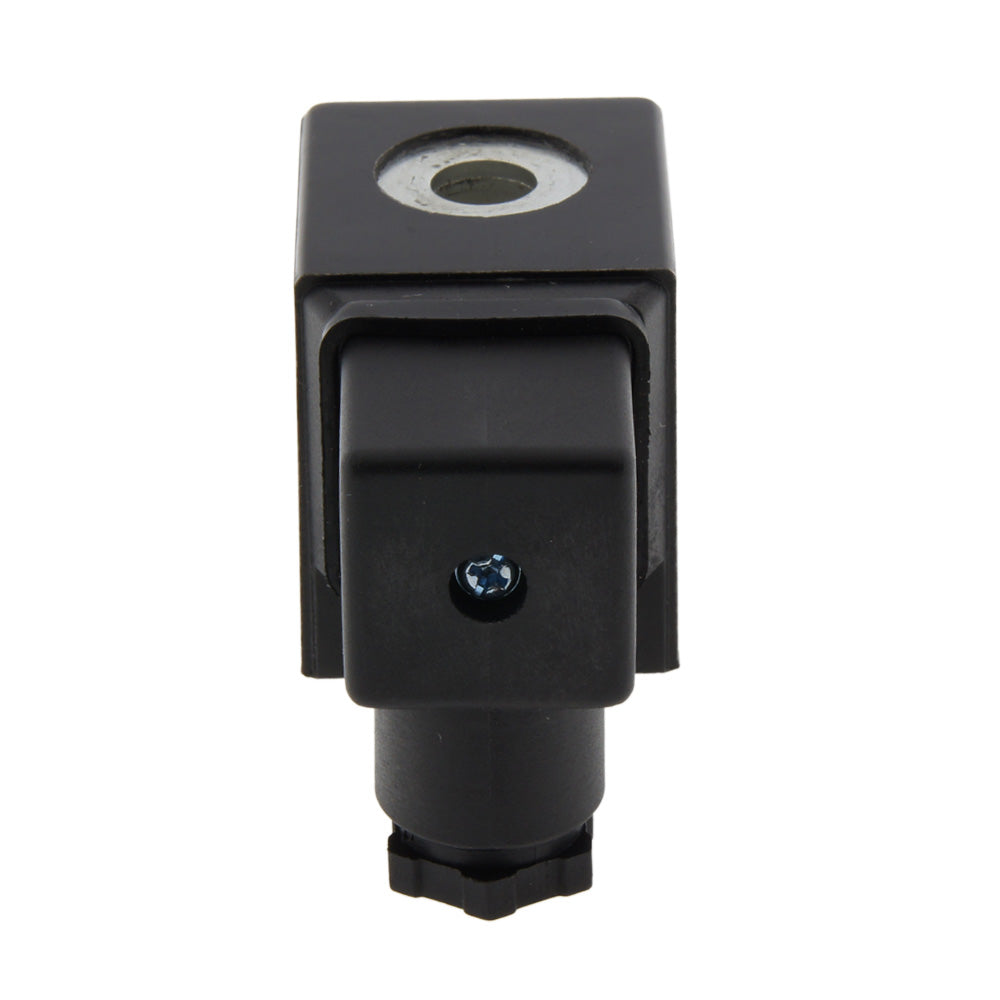

230V AC spoel uit de CS3 serie. Geschikt voor magneetventielen van een deel van de TW-DA, TW-DD en HP-DA series van JP Fluid Control.

Inclusief connector
Bekijk alle
Normale prijs
€25,91
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€21,41
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 134 stuks is er een langere levertijd van 0 dagen. Maximaal 234 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Afmetingen


Afmetingen van de CS3-spoel in mm.

Magneetventielspoel van de JP Fluid Control serie (230V AC) inclusief DIN-A connector. Kijk in onderstaande tabel welke magneetventielen geschikt zijn voor deze spoel.

SerieFunctieDoorlaat230VAC24VDC24VAC12VDC120VAC
ST-DA / ST-SA / ST-IANC3 - 50 mmCS1CS1CS1CS1CS1
ST-DBNEE1 - 4 mmCS1CS1CS1CS1CS1
TW-DB / TW-DC / TP3/2 NO/DI1.5 - 3 mmCS1CS1CS1CS1CS1
LPNEE6 - 9 mmCS1CS1CS1CS1CS1
LPNEE19 - 45 mmCS2CS2CS2CS2CS2
ST-IBNEE13 - 50 mmCS2CS2CS2CS2CS2
DF-SANC16 - 25 mmCS2CS2CS2CS2CS2
DF-SANC32 - 50 mmCS8CS8CS8CS8CS8
DF-SBNEE16 - 25 mmCS2CS2CS2CS2CS2
TW-DA / TW-DD3/2 NC/UN1.5 - 3 mmCS3CS3CS3CS3CS3
HP-DANC1 - 1.5 mmCS3CS3CS3CS3CS3
CMNC2 - 12 mmCS4CS4CS4CS4CS4
HP-IANC8 - 15 mmCS5CS5CS5
PVNC15 - 45 mmCS6CS6CS6CS6CS6
PS Type A3/2, 5/2, 5/3 CP1CP1CP1CP1CP1
PS Type B/C/D3/2, 5/2, 5/3 CP2CP2CP2CP2CP2

NC= Normaal Gesloten, NO = Normaal Open, DI = omleiding, UN = universeel.

Belangrijk:

  • Controleer of het type spoel geschikt is voor het type magneetventiel.
  • Gebruik alleen de juiste voeding zoals aangegeven op het etiket. Gelijkspanning toegepast op een wisselspanningsspoel kan leiden tot schade.
  • Zet de spoel nooit onder stroom als deze niet op het magneetventiel is gemonteerd. De spoel raakt oververhit en kan doorbranden.
  • De spoel is alleen goed geïsoleerd als alle onderdelen, kabels en connectoren goed zijn aangesloten.
  • De spoel wordt warm tijdens het gebruik. Dit is normaal. Raak de spoel of de klep niet aan als deze heet is.
