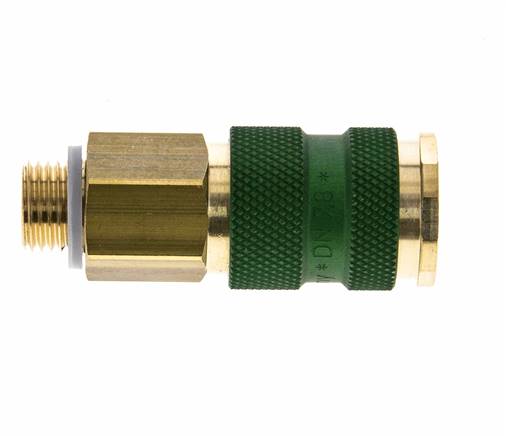

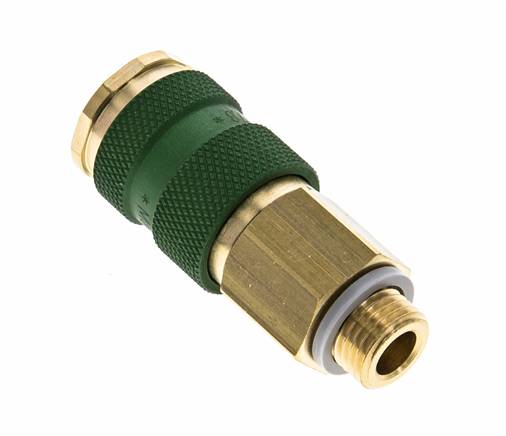

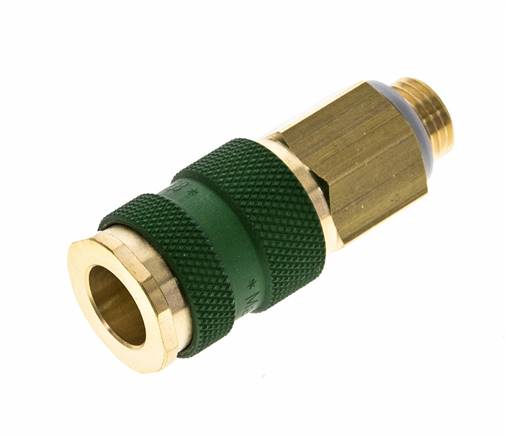

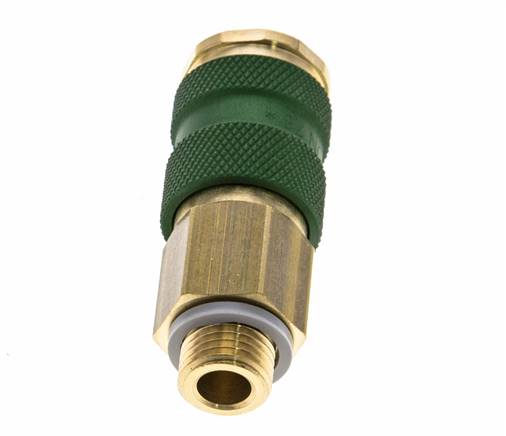

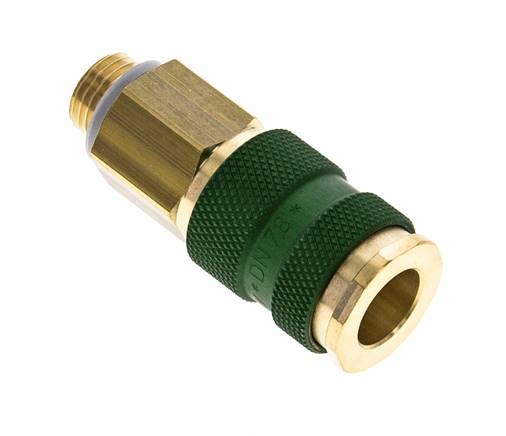

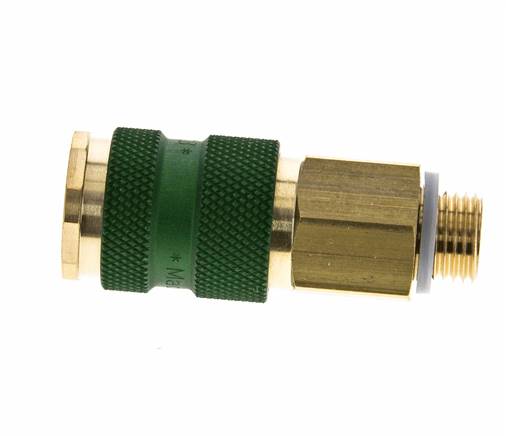

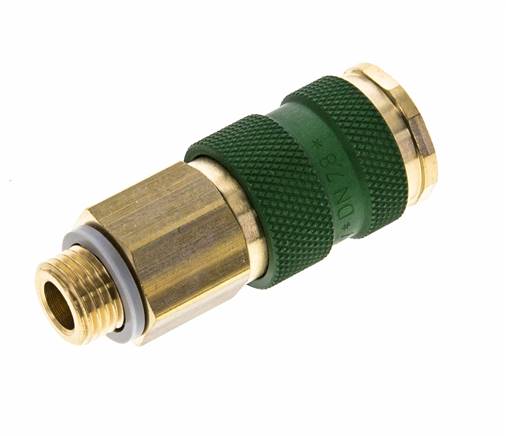

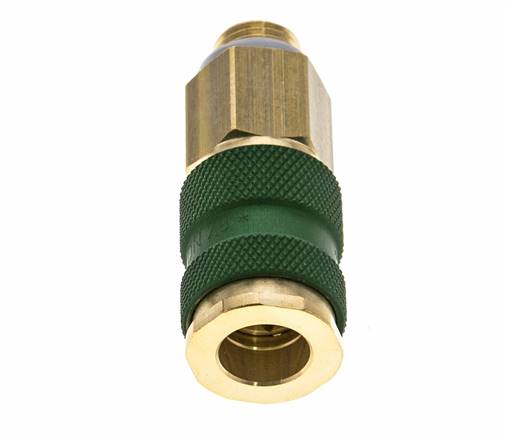

Messing DN 7.2 (Euro) Groen-Coded Luchtkoppeling Snelkoppeling G 1/4 inch Buitendraad

Messing DN 7.2 (Euro) groen kleurcode luchtkoppeling with G 1/4 inch buitendraad. Een pneumatische luchtkoppeling wordt gebruikt om luchtgereedschap snel aan te sluiten op een persluchtleiding. De koppeling bestaat uit twee delen: de snelkoppeling (vrouwelijk) en de insteeknippel of plug (mannelijk deel). Bij ontkoppelen sluit de snelkoppeling direct af waardoor de luchttoevoer geblokkeerd wordt.

Deze luchtkoppelingen zijn verkrijgbaar in verschillende kleuren met elk een onderscheidende verbindingsvorm (achthoek, driehoek, cirkel). Insteeknippels en snelkoppelingen van dezelfde kleur kunnen worden gecombineerd, in dit geval groen. Twee verschillende kleuren kunnen niet worden gecombineerd. Dit voorkomt het risico van onbedoeld aansluiten op een verkeerd medium of drukleiding. Houd er rekening mee dat de kleurgecodeerde insteeknippels compatibel zijn met standaard niet-kleurgecodeerde insteeknippels. De G 1/4 inch mannelijke schroefdraad zorgt ervoor dat het op een passend vrouwelijk schroefdraadgedeelte kan worden geschroefd. Deze koppeling is geschikt voor vacuümtoepassingen. Het werkdrukbereik is -0.95 tot 35 bar. De snelkoppeling is geschikt voor temperaturen tussen -20 tot 100 ° C. Het nominale debiet is 1800 l / min. Het afdichtingsmateriaal is NBR (nitrielrubber). Het material van de schuif is aluminium. Deze DN 7.2 mm heeft een europrofiel en is populair in Europa.

Dit product is compatibel met: Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8). Ze worden vaak aangeduid als persluchtkoppelingen, compressorkoppelingen, pneumatische fittingen, luchtslangkoppelingen, enz.

Voordelen:

• Monteer de G 1/4 inch buitendraad op een passend vrouwelijke schroefdraad.
• Compatibel met een breed scala aan luchtkoppelingen met hetzelfde standaard profielontwerp.
• Compatibel met DN 7.2 Euro profiel.
• De kleurcodering (groen) zorgt ervoor dat verschillende koppelingen niet per ongeluk verwisseld kunnen worden (verschillende gassen, drukken, etc.).
• Het kan worden gebruikt voor vacuümtoepassingen.

Nadelen:

• Dit is geen veiligheidskoppeling. Veiligheidskoppelingen zijn een iets hogere investering, maar ze zijn doorgaans robuust geconstrueerd voor een lange levensduur en creëren een veiligere werkomgeving.

CLS7-M-CD serie

Ons aanbod van luchtkoppelingen varieert van DN 2,7 tot 19 mm en bevat naast de standaardkoppelingen een ruime keuze aan veiligheidsluchtkoppelingen, compressorklauwkoppelingen, verdeelblokken en het CEJN Multilink-systeem. Er zijn verschillende aansluittypen beschikbaar voor elke koppeling (binnenschroefdraad, buitenschroefdraad, slangpilaar, wartelmoer, enz.). Bovendien kunt u kiezen uit ruime specificaties, zoals materialen en drukbereiken. Onze kleurgecodeerde niet-uitwisselbare koppelingen voorkomen onbedoeld verwisselen van verschillende leidingen en geven u een duidelijke visuele indicatie. De veiligheidskoppelingen hebben drukknoppen, schuifbedieding of een knik-actie als ontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen zijn geschikt voor veeleisende toepassingen of ruwe omgevingen. Hier heeft u de keuze uit DIN 3498 en DIN 3238 (Mody).
