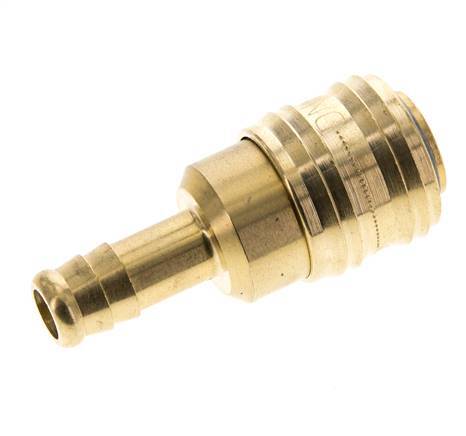

Messing DN 5.5 (Orion) Luchtkoppeling Snelkoppeling 10 mm Slangpilaar

Messing DN 5.5 (Orion) luchtkoppeling met een 10 mm slangpilaaraansluiting. Een pneumatische luchtkoppeling wordt gebruikt om luchtgereedschap snel aan te sluiten op een persluchtleiding. De koppeling bestaat uit twee delen: de snelkoppeling (vrouwelijk) en de insteeknippel of plug (mannelijk deel). Bij ontkoppelen sluit de snelkoppeling direct af waardoor de luchttoevoer geblokkeerd wordt.

Monteer eenvoudig een slang over de 10 mm slangpilaar. Bestel optioneel een slangklem voor een juiste bevestiging van de slang. Deze koppeling is geschikt voor vacuümtoepassingen. Het werkdrukbereik is -0.95 tot 35 bar. De snelkoppeling is geschikt voor temperaturen tussen -20 tot 100 ° C. Het nominale debiet is 550 l / min. Het afdichtingsmateriaal is NBR (nitrielrubber). Het material van de schuif is messing. Deze DN 5.5 mm (Orion of ARO) is van oudsher populair in de Benelux en Zwitserland.

Dit product is compatibel met: ARO (210), ORION (44510), Cejn (300), Rectus (14, 22), JWL (512, 522, 523, 572). Ze worden vaak aangeduid als persluchtkoppelingen, compressorkoppelingen, pneumatische fittingen, luchtslangkoppelingen, enz.

Voordelen:

• Monteer eenvoudig een slang over de 10 mm slangpilaar. Bestel optioneel een slangklem voor een juiste bevestiging van de slang.
• Compatibel met een breed scala aan luchtkoppelingen met hetzelfde standaard profielontwerp.
• Het kan worden gebruikt voor vacuümtoepassingen.

Nadelen:

• Dit is geen veiligheidskoppeling. Veiligheidskoppelingen zijn een iets hogere investering, maar ze zijn doorgaans robuust geconstrueerd voor een lange levensduur en creëren een veiligere werkomgeving.
• Het Orion-profiel heeft een iets lager debiet dan het Euro-profiel (DN 7.2), de profielen lijken op elkaar maar zijn niet compatibel.

CLS5ARO-H serie

Ons aanbod van luchtkoppelingen varieert van DN 2,7 tot 19 mm en bevat naast de standaardkoppelingen een ruime keuze aan veiligheidsluchtkoppelingen, compressorklauwkoppelingen, verdeelblokken en het CEJN Multilink-systeem. Er zijn verschillende aansluittypen beschikbaar voor elke koppeling (binnenschroefdraad, buitenschroefdraad, slangpilaar, wartelmoer, enz.). Bovendien kunt u kiezen uit ruime specificaties, zoals materialen en drukbereiken. Onze kleurgecodeerde niet-uitwisselbare koppelingen voorkomen onbedoeld verwisselen van verschillende leidingen en geven u een duidelijke visuele indicatie. De veiligheidskoppelingen hebben drukknoppen, schuifbedieding of een knik-actie als ontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen zijn geschikt voor veeleisende toepassingen of ruwe omgevingen. Hier heeft u de keuze uit DIN 3498 en DIN 3238 (Mody).
