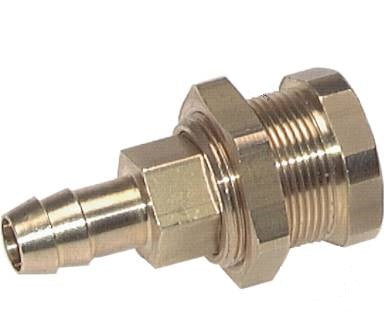

Vernikkeld Messing DN 5 Luchtkoppeling Snelkoppeling 4 mm Slangpilaar Schotkoppeling Pull-Off
Let op: Dit product is niet meer verkrijgbaar
Vernikkeld messing DN 5 met een 4 mm slangpilaar verbinding en schotkoppeling. 'Pull-off' -ontwerp: ontkoppel door eenvoudig aan de insteeknippel en de slang te trekken. Het werkdrukbereik is -0.95 (geschikt voor vacuums) tot 35 bar. De snelkoppeling is geschikt voor temperaturen tussen -20 en 100°C. Het debiet is 560 l/min. Het afdichtingsmateriaal is NBR (nitrielrubber).
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Vernikkeld messing DN 5 luchtkoppeling met een 4 mm slangpilaaraansluiting en schotkoppeling. Deze insteeknippels hebben een speciaal pull-off-ontwerp, waardoor ontkoppeling mogelijk is door eenvoudig aan de plug en de slang te trekken. Een pneumatische luchtkoppeling wordt gebruikt om luchtgereedschap snel aan te sluiten op een persluchtleiding. De koppeling bestaat uit twee delen: de snelkoppeling (vrouwelijk) en de insteeknippel of plug (mannelijk deel). Bij ontkoppelen sluit de snelkoppeling direct af waardoor de luchttoevoer geblokkeerd wordt.
Monteer eenvoudig een slang over de 4 mm slangpilaar. Bestel optioneel een slangklem voor een juiste bevestiging van de slang. De snelkoppeling heeft een schotkoppeling om deze op een paneel te monteren. Deze koppeling is geschikt voor vacuümtoepassingen. Het werkdrukbereik is -0.95 tot 35 bar. De snelkoppeling is geschikt voor temperaturen tussen -20 tot 100 ° C. Het nominale debiet is 560 l / min. Het afdichtingsmateriaal is NBR (nitrielrubber). De Vernikkeld messing behuizing heeft een vernikkeld oppervlaktebescherming.
Dit product is compatibel met: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ze worden vaak aangeduid als persluchtkoppelingen, compressorkoppelingen, pneumatische fittingen, luchtslangkoppelingen, enz.
Voordelen:
- Monteer eenvoudig een slang over de 4 mm slangpilaar. Bestel optioneel een slangklem voor een juiste bevestiging van de slang.
- Compatibel met een breed scala aan luchtkoppelingen met hetzelfde standaard profielontwerp.
- De snelkoppeling heeft een schotkoppeling om het op een paneel te monteren.
- Het kan worden gebruikt voor vacuümtoepassingen.
- Deze snelkoppelingen hebben een speciaal pull-off-ontwerp, waardoor ontkoppeling mogelijk is door eenvoudig aan de plug en de slang te trekken.
Nadelen:
- Dit is geen veiligheidskoppeling. Veiligheidskoppelingen zijn een iets hogere investering, maar ze zijn doorgaans robuust geconstrueerd voor een lange levensduur en creëren een veiligere werkomgeving.
CLS5-HB-Q serie
Ons aanbod van luchtkoppelingen varieert van DN 2,7 tot 19 mm en bevat naast de standaardkoppelingen een ruime keuze aan veiligheidsluchtkoppelingen, compressorklauwkoppelingen, verdeelblokken en het CEJN Multilink-systeem. Er zijn verschillende aansluittypen beschikbaar voor elke koppeling (binnenschroefdraad, buitenschroefdraad, slangpilaar, wartelmoer, enz.). Bovendien kunt u kiezen uit ruime specificaties, zoals materialen en drukbereiken. Onze kleurgecodeerde niet-uitwisselbare koppelingen voorkomen onbedoeld verwisselen van verschillende leidingen en geven u een duidelijke visuele indicatie. De veiligheidskoppelingen hebben drukknoppen, schuifbedieding of een knik-actie als ontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen zijn geschikt voor veeleisende toepassingen of ruwe omgevingen. Hier heeft u de keuze uit DIN 3498 en DIN 3238 (Mody).
