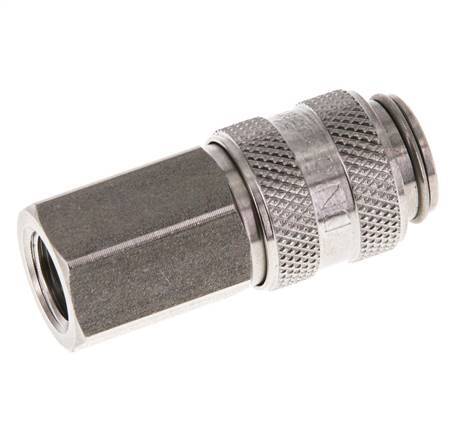

RVS DN 5 Luchtkoppeling Snelkoppeling G 1/8 inch Binnendraad Double Shut-Off

Roestvaststalen DN 5 luchtkoppelingsmof met G 1/8 inch binnendraad. Een pneumatische koppeling wordt gebruikt om luchtgereedschap snel op een persluchtleiding aan te sluiten. De koppeling bestaat uit twee delen: de snelkoppeling (binnendraad deel) en de stekker of nippel (buitendraad deel). Wanneer de koppeling wordt losgekoppeld, schakelt hij automatisch uit om de leidingdruk te handhaven.

De G 1/8 inch binnendraad maakt het mogelijk hem op een bijpassend onderdeel met buitendraad te schroeven. Deze koppeling is geschikt voor vacuümtoepassingen. Het stopcontact heeft een dubbelzijdig afsluitend ontwerp. Ze kunnen worden gebruikt met normale stekkers en met 'dubbelzijdig afsluitbare' stekkers. Wanneer dubbelzijdige afsluitpluggen worden losgekoppeld, sluiten ze de stroming in beide richtingen af. Het werkdrukbereik is -0,95 tot 35 bar. De socket is geschikt voor temperaturen tussen -15 en 200°C. Het nominale debiet is 360 l/min. Het afdichtingsmateriaal is FPM/FKM. Het materiaal van de behuizing is roestvrij staal 303 (1.4305).

Dit product is compatibel met: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Zij worden vaak persluchtkoppelingen, compressorkoppelingen, pneumatische koppelstukken, luchtslangkoppelingen, enz. genoemd.

Voordelen:

• De G 1/8 inch binnendraad maakt het mogelijk hem op een bijpassend onderdeel met buitendraad te schroeven.
• Compatibel met een brede waaier van luchtkoppelingen met hetzelfde standaardprofielontwerp.
• Hij kan worden gebruikt voor vacuümtoepassingen.
• Het stopcontact heeft een dubbelzijdig afsluitontwerp, waardoor zowel het systeem stroomopwaarts als stroomafwaarts onder druk blijft wanneer het wordt losgekoppeld.

CLS5-F serie

Ons aanbod luchtkoppelingen varieert van DN 2,7 - 19 mm voor standaard stekkers en moffen, evenals een verscheidenheid aan veiligheidsluchtkoppelingen, compressorkoppelingen, verdeelstukken, compressorklauwkoppelingen, en het CEJN Multilink systeem. Voor elke aansluiting zijn verschillende types beschikbaar (binnendraad, buitendraad, slangpilaar, wartelmoer, enz.) met een breed bereik van min. en max. druk. Onze niet-verwisselbare kleurgecodeerde opties geven u een duidelijke visuele indicatie van welke lijnen u moet aansluiten. De veiligheidsluchtkoppelingen hebben drukknoppen, draaiknoppen en schuiven als veiligheidsontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen voldoen aan DIN 3498 (vergelijkbaar) en DIN 3238 (Mody) voor veiligheidstoepassingen.
