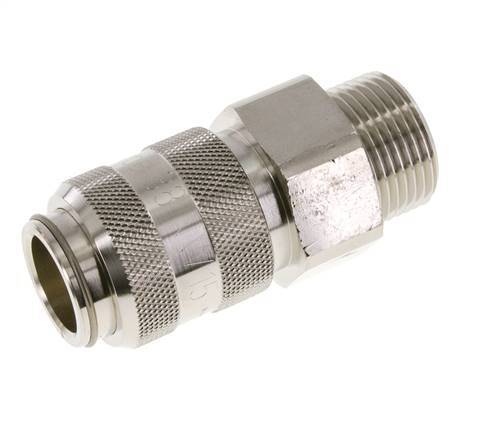

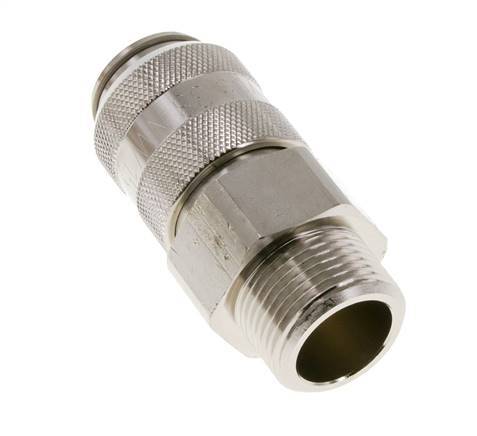

Vernikkeld Messing DN 15 Luchtkoppeling Snelkoppeling G 1 inch Buitendraad Double Shut-Off

Vernikkeld messing DN 15 luchtkoppeling with G 1 inch buitendraad. Een pneumatische luchtkoppeling wordt gebruikt om luchtgereedschap snel aan te sluiten op een persluchtleiding. De koppeling bestaat uit twee delen: de snelkoppeling (vrouwelijk) en de insteeknippel of plug (mannelijk deel). Bij ontkoppelen sluit de snelkoppeling direct af waardoor de luchttoevoer geblokkeerd wordt.

De G 1 inch mannelijke schroefdraad zorgt ervoor dat het op een passend vrouwelijk schroefdraadgedeelte kan worden geschroefd. Deze koppeling is geschikt voor vacuümtoepassingen. De snelkoppeling heeft een dubbelzijdig afsluitend ontwerp. Ze kunnen worden gebruikt met normale insteeknippels en met dubbelzijdig afsluitende insteeknippels. Wanneer dubbelzijdig afsluitende insteeknippels worden losgekoppeld, houden ze de luchtstroming in beide richtingen tegen. Het werkdrukbereik is 0 tot 35 bar. De snelkoppeling is geschikt voor temperaturen tussen -20 tot 100 ° C. Het nominale debiet is 5000 l / min. Het afdichtingsmateriaal is NBR (nitrielrubber). De Vernikkeld messing behuizing heeft een vernikkeld oppervlaktebescherming.

Dit product is compatibel met: Rectus (38), Hansen (6000-3/4). Ze worden vaak aangeduid als persluchtkoppelingen, compressorkoppelingen, pneumatische fittingen, luchtslangkoppelingen, enz.

Voordelen:

• Monteer de G 1 inch buitendraad op een passend vrouwelijke schroefdraad.
• Compatibel met een breed scala aan luchtkoppelingen met hetzelfde standaard profielontwerp.
• De grote 15 mm doorlaat zorgt voor een groot debiet en lage drukval.
• Het kan worden gebruikt voor vacuümtoepassingen.
• De snelkoppeling heeft een dubbelzijdig afsluitontwerp, waardoor zowel het systeem stroomopwaarts als stroomafwaarts onder druk blijft na ontkoppelen.

Nadelen:

• Dit is geen veiligheidskoppeling. Veiligheidskoppelingen zijn een iets hogere investering, maar ze zijn doorgaans robuust geconstrueerd voor een lange levensduur en creëren een veiligere werkomgeving.

CLS15-M serie

Ons aanbod van luchtkoppelingen varieert van DN 2,7 tot 19 mm en bevat naast de standaardkoppelingen een ruime keuze aan veiligheidsluchtkoppelingen, compressorklauwkoppelingen, verdeelblokken en het CEJN Multilink-systeem. Er zijn verschillende aansluittypen beschikbaar voor elke koppeling (binnenschroefdraad, buitenschroefdraad, slangpilaar, wartelmoer, enz.). Bovendien kunt u kiezen uit ruime specificaties, zoals materialen en drukbereiken. Onze kleurgecodeerde niet-uitwisselbare koppelingen voorkomen onbedoeld verwisselen van verschillende leidingen en geven u een duidelijke visuele indicatie. De veiligheidskoppelingen hebben drukknoppen, schuifbedieding of een knik-actie als ontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen zijn geschikt voor veeleisende toepassingen of ruwe omgevingen. Hier heeft u de keuze uit DIN 3498 en DIN 3238 (Mody).
