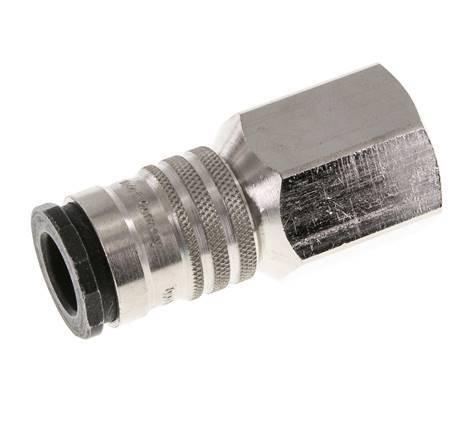

Staal/Messing DN 10 Luchtkoppeling Snelkoppeling G 3/4 inch Binnendraad

Staal/Messing DN 10 luchtkoppeling met G 3/4 inch binnendraad. Een pneumatische luchtkoppeling wordt gebruikt om luchtgereedschap snel aan te sluiten op een persluchtleiding. De koppeling bestaat uit twee delen: de snelkoppeling (vrouwelijk) en de insteeknippel of plug (mannelijk deel). Bij ontkoppelen sluit de snelkoppeling direct af waardoor de luchttoevoer geblokkeerd wordt.

De G 3/4 inch vrouwelijke schroefdraad zorgt ervoor dat het op een onderdeel met passende mannelijke schroefdraad kan worden geschroefd. Deze koppeling is geschikt voor vacuümtoepassingen. Het werkdrukbereik is 0 tot 35 bar. De snelkoppeling is geschikt voor temperaturen tussen -20 tot 100 ° C. Het nominale debiet is 3600 l / min. Het afdichtingsmateriaal is NBR (nitrielrubber). Het material van de schuif is messing. De staal/messing behuizing heeft een vernikkeld oppervlaktebescherming.

Dit product is compatibel met: Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410). Ze worden vaak aangeduid als persluchtkoppelingen, compressorkoppelingen, pneumatische fittingen, luchtslangkoppelingen, enz.

Voordelen:

• Met de G 3/4 inch binnendraad kan de fitting gemakkelijk gemonteerd worden op een passende mannelijke schroefdraad.
• Compatibel met een breed scala aan luchtkoppelingen met hetzelfde standaard profielontwerp.
• De grote 10 mm doorlaat zorgt voor een groot debiet en lage drukval.
• Het kan worden gebruikt voor vacuümtoepassingen.

Nadelen:

• Dit is geen veiligheidskoppeling. Veiligheidskoppelingen zijn een iets hogere investering, maar ze zijn doorgaans robuust geconstrueerd voor een lange levensduur en creëren een veiligere werkomgeving.

CLS10-F serie

Ons aanbod van luchtkoppelingen varieert van DN 2,7 tot 19 mm en bevat naast de standaardkoppelingen een ruime keuze aan veiligheidsluchtkoppelingen, compressorklauwkoppelingen, verdeelblokken en het CEJN Multilink-systeem. Er zijn verschillende aansluittypen beschikbaar voor elke koppeling (binnenschroefdraad, buitenschroefdraad, slangpilaar, wartelmoer, enz.). Bovendien kunt u kiezen uit ruime specificaties, zoals materialen en drukbereiken. Onze kleurgecodeerde niet-uitwisselbare koppelingen voorkomen onbedoeld verwisselen van verschillende leidingen en geven u een duidelijke visuele indicatie. De veiligheidskoppelingen hebben drukknoppen, schuifbedieding of een knik-actie als ontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen zijn geschikt voor veeleisende toepassingen of ruwe omgevingen. Hier heeft u de keuze uit DIN 3498 en DIN 3238 (Mody).
