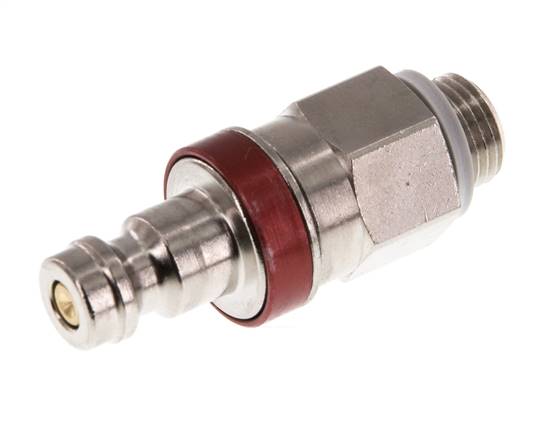

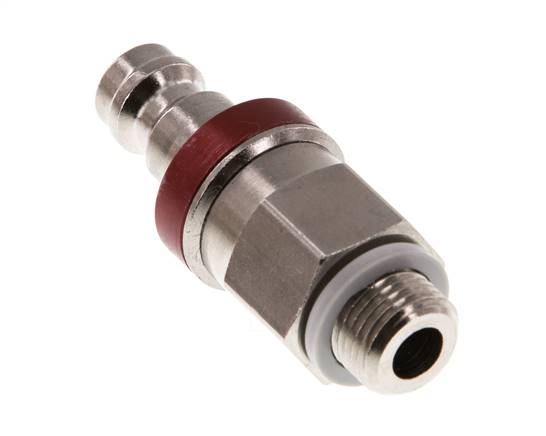

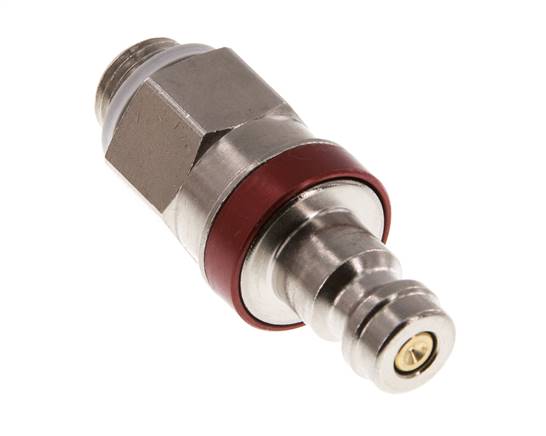

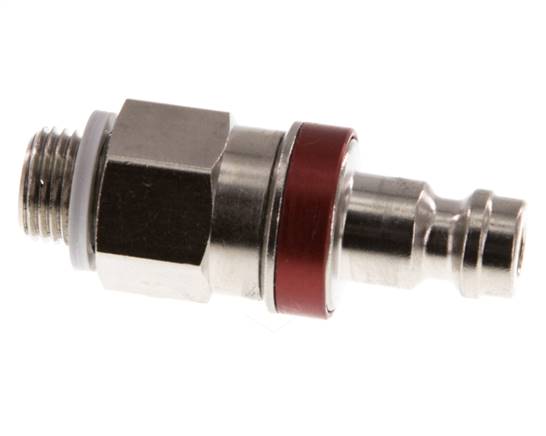

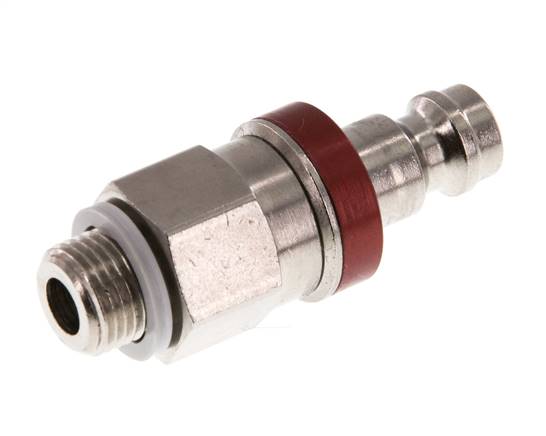

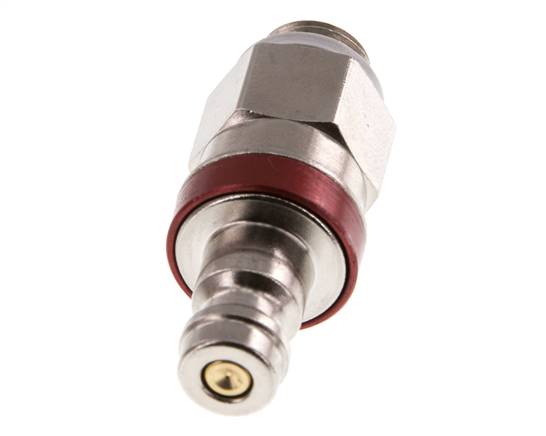

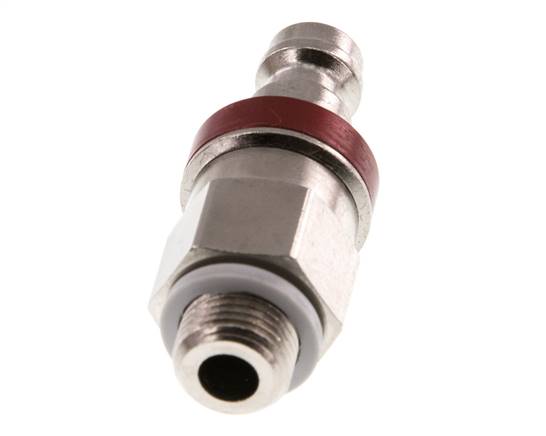

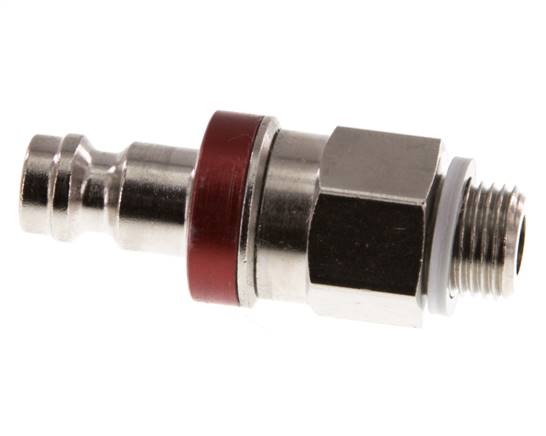

Vernikkeld Messing DN 5 Rood Luchtkoppeling Insteeknippel G 1/8 inch Buitendraad Double Shut-Off

Vernikkeld messing DN 5 luchtkoppelingsplug met G 1/8 inch buitendraad. Een pneumatische koppeling wordt gebruikt om luchtgereedschap snel op een persluchtleiding aan te sluiten. De koppeling bestaat uit twee delen: de snelkoppeling (binnendraad deel) en de stekker of nippel (buitendraad deel). Wanneer de koppeling wordt losgekoppeld, schakelt hij automatisch uit om de leidingdruk te handhaven.

Dankzij de G 1/8 inch buitenschroefdraad kan hij op een bijpassend onderdeel met binnenschroefdraad worden geschroefd. Deze koppeling is geschikt voor vacuümtoepassingen. De stekker heeft een dubbelzijdig afsluitmechanisme. Als de stekker wordt losgekoppeld, wordt de stroom in beide richtingen afgesloten. Let op: deze stekkers werken alleen met speciale dubbelzijdige stopcontacten! Deze stekkerdozen hebben een extra pin om de klep in de stekker te openen wanneer deze wordt aangesloten. Het werkdrukbereik is -0,95 tot 35 bar. De stekker is geschikt voor temperaturen tussen -20 en 100°C. Het nominale debiet is 360 l/min. Het afdichtingsmateriaal is NBR (nitrilrubber). De behuizing van vernikkeld messing heeft een vernikkelde oppervlaktebescherming. Het heeft een rode band voor eenvoudige visuele identificatie. Elke kleur heeft een andere vorm (achthoekig, driehoekig, ...). Gekleurde stekkers kunnen alleen worden aangesloten op stopcontacten met dezelfde kleur, maar ze zijn ook compatibel met niet-gekleurde stopcontacten. Het kleursysteem voorkomt het per ongeluk verwisselen van verschillende media of drukken.

Dit product is compatibel met: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Zij worden vaak persluchtkoppelingen, compressorkoppelingen, pneumatische koppelstukken, luchtslangkoppelingen, enz. genoemd.

Voordelen:

• Dankzij de G 1/8 inch buitenschroefdraad kan hij op een bijpassend onderdeel met binnenschroefdraad worden geschroefd.
• Compatibel met een brede waaier van luchtkoppelingen met hetzelfde standaardprofielontwerp.
• Hij kan worden gebruikt voor vacuümtoepassingen.
• De plug heeft een dubbelzijdig afsluitontwerp, waardoor zowel het systeem stroomopwaarts als stroomafwaarts onder druk blijft als het wordt losgekoppeld.

CLP5-M serie

Ons aanbod luchtkoppelingen varieert van DN 2,7 - 19 mm voor standaard stekkers en moffen, evenals een verscheidenheid aan veiligheidsluchtkoppelingen, compressorkoppelingen, verdeelstukken, compressorklauwkoppelingen, en het CEJN Multilink systeem. Voor elke aansluiting zijn verschillende types beschikbaar (binnendraad, buitendraad, slangpilaar, wartelmoer, enz.) met een breed bereik van min. en max. druk. Onze niet-verwisselbare kleurgecodeerde opties geven u een duidelijke visuele indicatie van welke lijnen u moet aansluiten. De veiligheidsluchtkoppelingen hebben drukknoppen, draaiknoppen en schuiven als veiligheidsontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen voldoen aan DIN 3498 (vergelijkbaar) en DIN 3238 (Mody) voor veiligheidstoepassingen.
