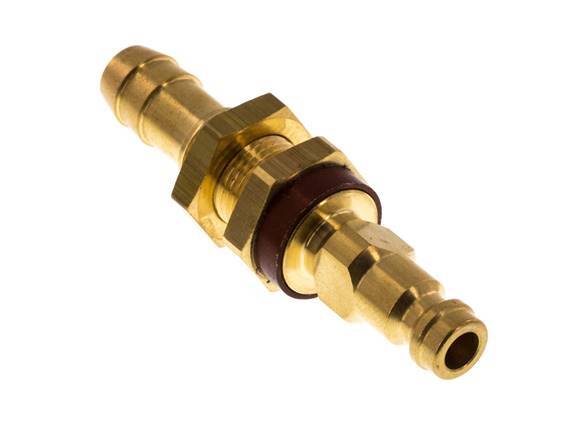

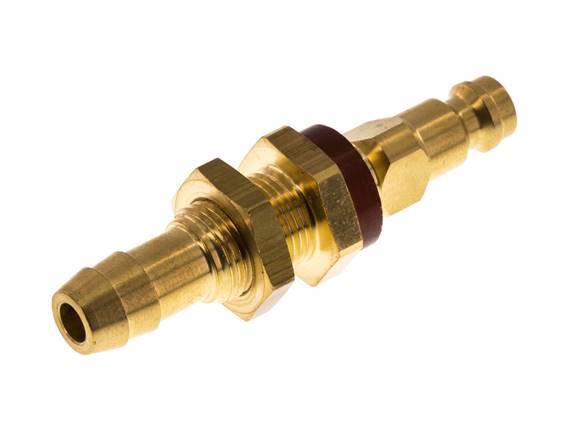

Messing DN 5 Bruin-Coded Luchtkoppeling Insteeknippel 9 mm Slangpilaar Schotkoppeling

Messing DN 5 bruin kleurcode luchtkoppeling met een 9 mm slangpilaaraansluiting en schotkoppeling. Een pneumatische luchtkoppeling wordt gebruikt om luchtgereedschap snel aan te sluiten op een persluchtleiding. De koppeling bestaat uit twee delen: de snelkoppeling (vrouwelijk) en de insteeknippel of plug (mannelijk deel). Bij ontkoppelen sluit de snelkoppeling direct af waardoor de luchttoevoer geblokkeerd wordt.

Deze luchtkoppelingen zijn verkrijgbaar in verschillende kleuren met elk een onderscheidende verbindingsvorm (achthoek, driehoek, cirkel). Insteeknippels en snelkoppelingen van dezelfde kleur kunnen worden gecombineerd, in dit geval bruin. Twee verschillende kleuren kunnen niet worden gecombineerd. Dit voorkomt het risico van onbedoeld aansluiten op een verkeerd medium of drukleiding. Houd er rekening mee dat de kleurgecodeerde insteeknippels compatibel zijn met standaard niet-kleurgecodeerde insteeknippels. Monteer eenvoudig een slang over de 9 mm slangpilaar. Bestel optioneel een slangklem voor een juiste bevestiging van de slang. De insteeknippel heeft een schotkoppeling om deze op een paneel te monteren. Deze koppeling is geschikt voor vacuümtoepassingen. Het werkdrukbereik is -0.95 tot 35 bar. De insteeknippel is geschikt voor temperaturen tussen -20 tot 100 ° C. Het nominale debiet is 550 l / min.

Dit product is compatibel met: Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ze worden vaak aangeduid als persluchtkoppelingen, compressorkoppelingen, pneumatische fittingen, luchtslangkoppelingen, enz.

Voordelen:

• Monteer eenvoudig een slang over de 9 mm slangpilaar. Bestel optioneel een slangklem voor een juiste bevestiging van de slang.
• Compatibel met een breed scala aan luchtkoppelingen met hetzelfde standaard profielontwerp.
• De kleurcodering (bruin) zorgt ervoor dat verschillende koppelingen niet per ongeluk verwisseld kunnen worden (verschillende gassen, drukken, etc.).
• De insteeknippel heeft een schotkoppeling om het op een paneel te monteren.
• Het kan worden gebruikt voor vacuümtoepassingen.

CLP5-HB-CD serie

Ons aanbod van luchtkoppelingen varieert van DN 2,7 tot 19 mm en bevat naast de standaardkoppelingen een ruime keuze aan veiligheidsluchtkoppelingen, compressorklauwkoppelingen, verdeelblokken en het CEJN Multilink-systeem. Er zijn verschillende aansluittypen beschikbaar voor elke koppeling (binnenschroefdraad, buitenschroefdraad, slangpilaar, wartelmoer, enz.). Bovendien kunt u kiezen uit ruime specificaties, zoals materialen en drukbereiken. Onze kleurgecodeerde niet-uitwisselbare koppelingen voorkomen onbedoeld verwisselen van verschillende leidingen en geven u een duidelijke visuele indicatie. De veiligheidskoppelingen hebben drukknoppen, schuifbedieding of een knik-actie als ontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen zijn geschikt voor veeleisende toepassingen of ruwe omgevingen. Hier heeft u de keuze uit DIN 3498 en DIN 3238 (Mody).
