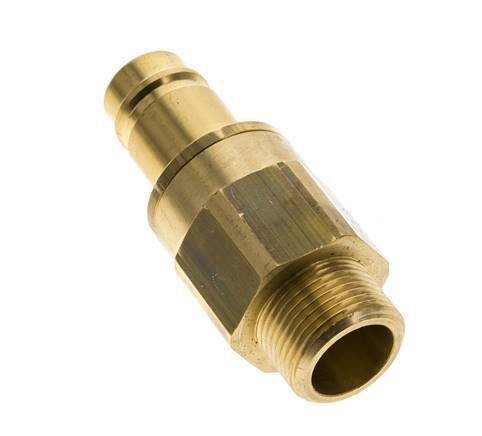

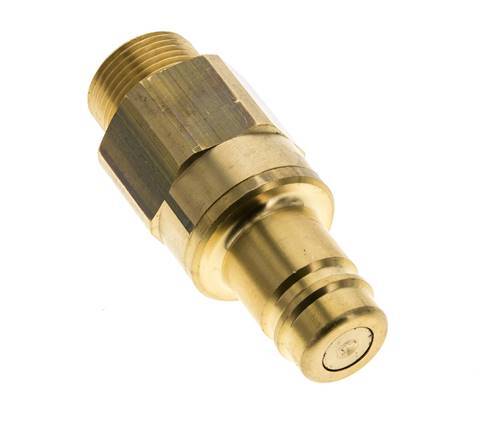

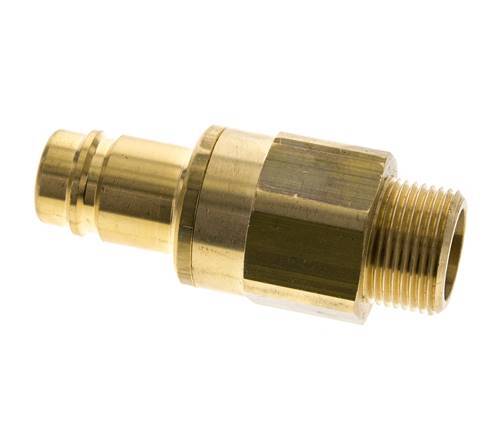

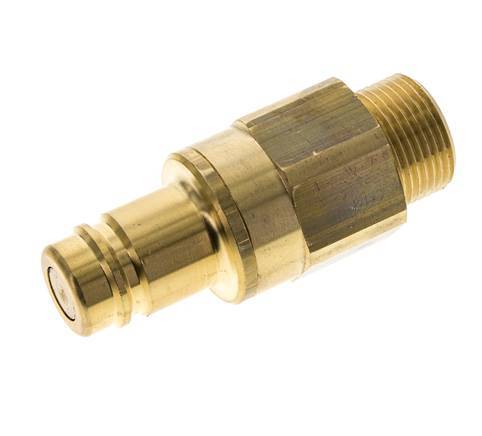

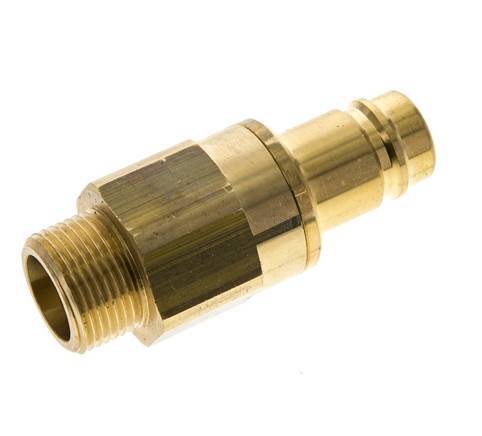

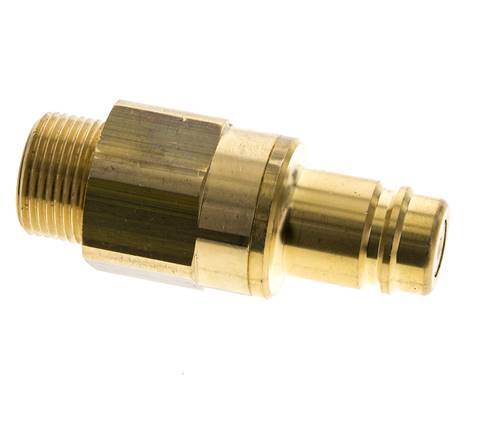

Messing DN 15 Luchtkoppeling Insteeknippel G 3/4 inch Buitendraad Double Shut-Off

Messing DN 15 luchtkoppeling with G 3/4 inch buitendraad. Een pneumatische luchtkoppeling wordt gebruikt om luchtgereedschap snel aan te sluiten op een persluchtleiding. De koppeling bestaat uit twee delen: de snelkoppeling (vrouwelijk) en de insteeknippel of plug (mannelijk deel). Bij ontkoppelen sluit de snelkoppeling direct af waardoor de luchttoevoer geblokkeerd wordt.

De G 3/4 inch mannelijke schroefdraad zorgt ervoor dat het op een passend vrouwelijk schroefdraadgedeelte kan worden geschroefd. Deze koppeling is geschikt voor vacuümtoepassingen. De insteeknippel heeft een dubbelzijdig afsluitend ontwerp. Wanneer de insteeknippel wordt losgekoppeld, wordt de luchtstroom in beide richtingen afgesloten. Let op: deze insteeknippels werken alleen met speciale dubbelzijdige snelkoppelingen! Deze snelkoppelingen hebben namelijk een extra pen om de klep in de insteeknippel te openen wanneer deze is aangesloten. Het werkdrukbereik is 0 tot 35 bar. De insteeknippel is geschikt voor temperaturen tussen -20 tot 100 ° C. Het nominale debiet is 5000 l / min. Het afdichtingsmateriaal is NBR (nitrielrubber).

Dit product is compatibel met: Rectus (38), Hansen (6000-3/4). Ze worden vaak aangeduid als persluchtkoppelingen, compressorkoppelingen, pneumatische fittingen, luchtslangkoppelingen, enz.

Voordelen:

• Monteer de G 3/4 inch buitendraad op een passend vrouwelijke schroefdraad.
• Compatibel met een breed scala aan luchtkoppelingen met hetzelfde standaard profielontwerp.
• De grote 15 mm doorlaat zorgt voor een groot debiet en lage drukval.
• Het kan worden gebruikt voor vacuümtoepassingen.
• De insteeknippel heeft een dubbelzijdig afsluitend ontwerp, waardoor zowel het systeem stroomopwaarts en stroomafwaarts onder druk blijft wanneer het wordt losgekoppeld.

CLP15-M serie

Ons aanbod van luchtkoppelingen varieert van DN 2,7 tot 19 mm en bevat naast de standaardkoppelingen een ruime keuze aan veiligheidsluchtkoppelingen, compressorklauwkoppelingen, verdeelblokken en het CEJN Multilink-systeem. Er zijn verschillende aansluittypen beschikbaar voor elke koppeling (binnenschroefdraad, buitenschroefdraad, slangpilaar, wartelmoer, enz.). Bovendien kunt u kiezen uit ruime specificaties, zoals materialen en drukbereiken. Onze kleurgecodeerde niet-uitwisselbare koppelingen voorkomen onbedoeld verwisselen van verschillende leidingen en geven u een duidelijke visuele indicatie. De veiligheidskoppelingen hebben drukknoppen, schuifbedieding of een knik-actie als ontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen zijn geschikt voor veeleisende toepassingen of ruwe omgevingen. Hier heeft u de keuze uit DIN 3498 en DIN 3238 (Mody).
