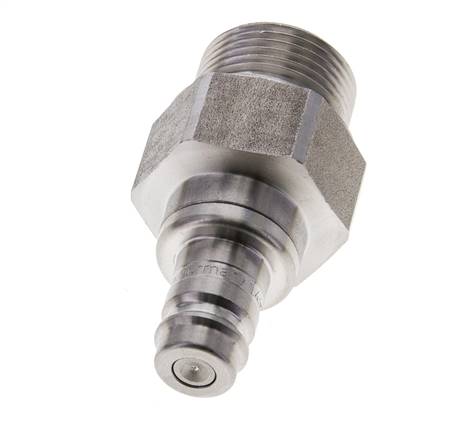

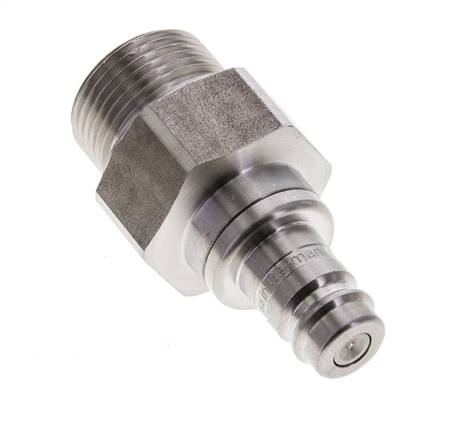

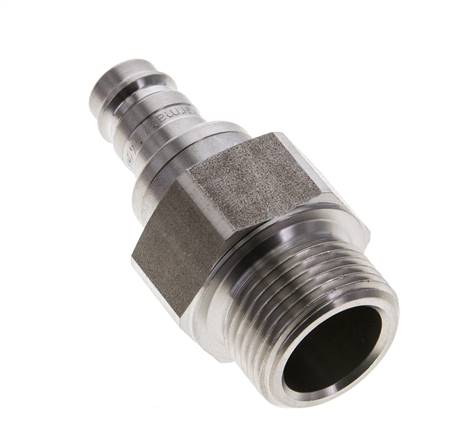

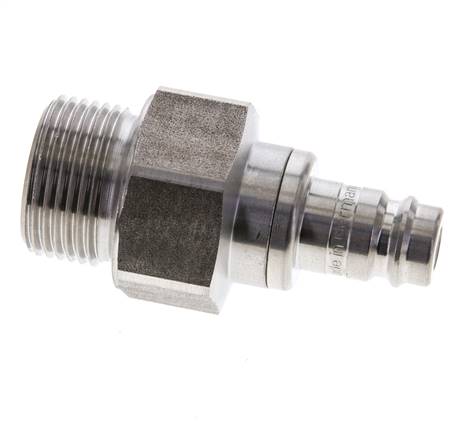

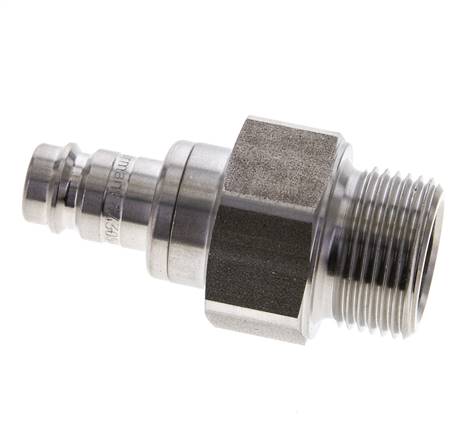

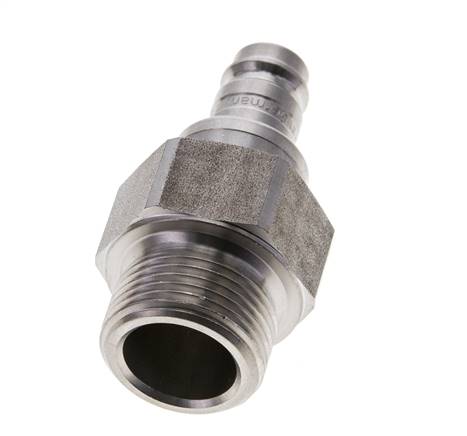

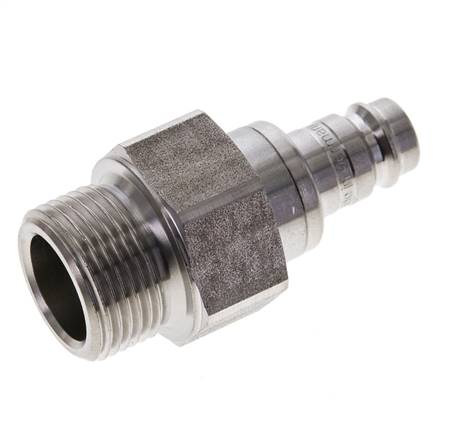

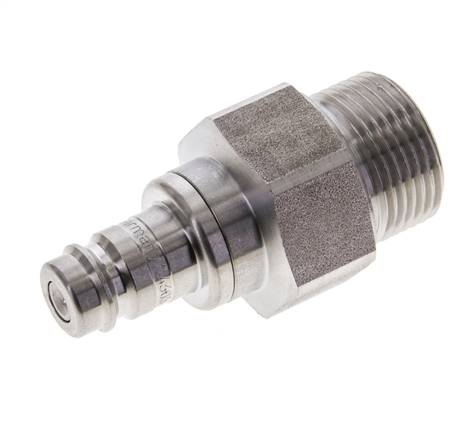

RVS DN 10 Luchtkoppeling Insteeknippel G 3/4 inch Buitendraad Double Shut-Off

Roestvaststalen DN 10 luchtkoppelingsplug met G 3/4 inch buitendraad. Een pneumatische koppeling wordt gebruikt om luchtgereedschap snel op een persluchtleiding aan te sluiten. De koppeling bestaat uit twee delen: de snelkoppeling (binnendraad deel) en de stekker of nippel (buitendraad deel). Wanneer de koppeling wordt losgekoppeld, schakelt hij automatisch uit om de leidingdruk te handhaven.

Dankzij de mannelijke schroefdraad van G 3/4 inch kan het op een bijpassend onderdeel met vrouwelijke schroefdraad worden geschroefd. Deze koppeling is geschikt voor vacuümtoepassingen. De stekker heeft een dubbelzijdig afsluitmechanisme. Als de stekker wordt losgekoppeld, wordt de stroom in beide richtingen afgesloten. Let op: deze stekkers werken alleen met speciale dubbelzijdige stopcontacten! Deze stekkerdozen hebben een extra pin om de klep in de stekker te openen wanneer deze wordt aangesloten. Het werkdrukbereik is -0 tot 35 bar. De plug is geschikt voor temperaturen tussen -15 en 200°C. Het nominale debiet is 2100 l/min. Het afdichtingsmateriaal is FPM/FKM. Het materiaal van de behuizing is roestvrij staal 303 (1.4305).

Dit product is compatibel met: Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410). Zij worden vaak persluchtkoppelingen, compressorkoppelingen, pneumatische koppelstukken, luchtslangkoppelingen, enz. genoemd.

Voordelen:

• Dankzij de mannelijke schroefdraad van G 3/4 inch kan het op een bijpassend onderdeel met vrouwelijke schroefdraad worden geschroefd.
• Compatibel met een brede waaier van luchtkoppelingen met hetzelfde standaardprofielontwerp.
• De grote diameter van 10 mm zorgt voor een groot debiet en een lage drukval.
• Hij kan worden gebruikt voor vacuümtoepassingen.
• De plug heeft een dubbelzijdig afsluitontwerp, waardoor zowel het systeem stroomopwaarts als stroomafwaarts onder druk blijft als het wordt losgekoppeld.

CLP10-M serie

Ons aanbod luchtkoppelingen varieert van DN 2,7 - 19 mm voor standaard stekkers en moffen, evenals een verscheidenheid aan veiligheidsluchtkoppelingen, compressorkoppelingen, verdeelstukken, compressorklauwkoppelingen, en het CEJN Multilink systeem. Voor elke aansluiting zijn verschillende types beschikbaar (binnendraad, buitendraad, slangpilaar, wartelmoer, enz.) met een breed bereik van min. en max. druk. Onze niet-verwisselbare kleurgecodeerde opties geven u een duidelijke visuele indicatie van welke lijnen u moet aansluiten. De veiligheidsluchtkoppelingen hebben drukknoppen, draaiknoppen en schuiven als veiligheidsontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen voldoen aan DIN 3498 (vergelijkbaar) en DIN 3238 (Mody) voor veiligheidstoepassingen.
