Referentie: CLIB-400
Merk: Tameson

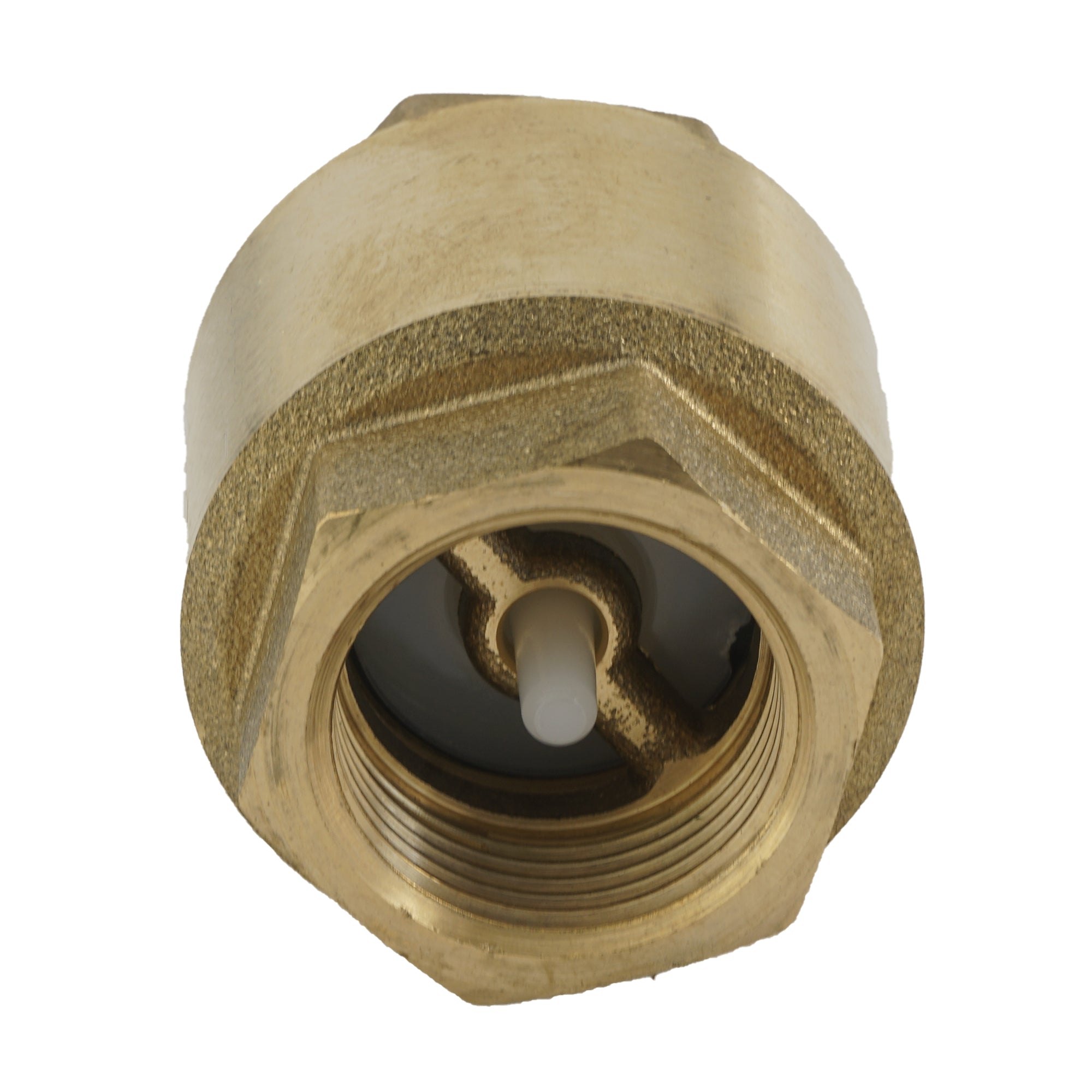

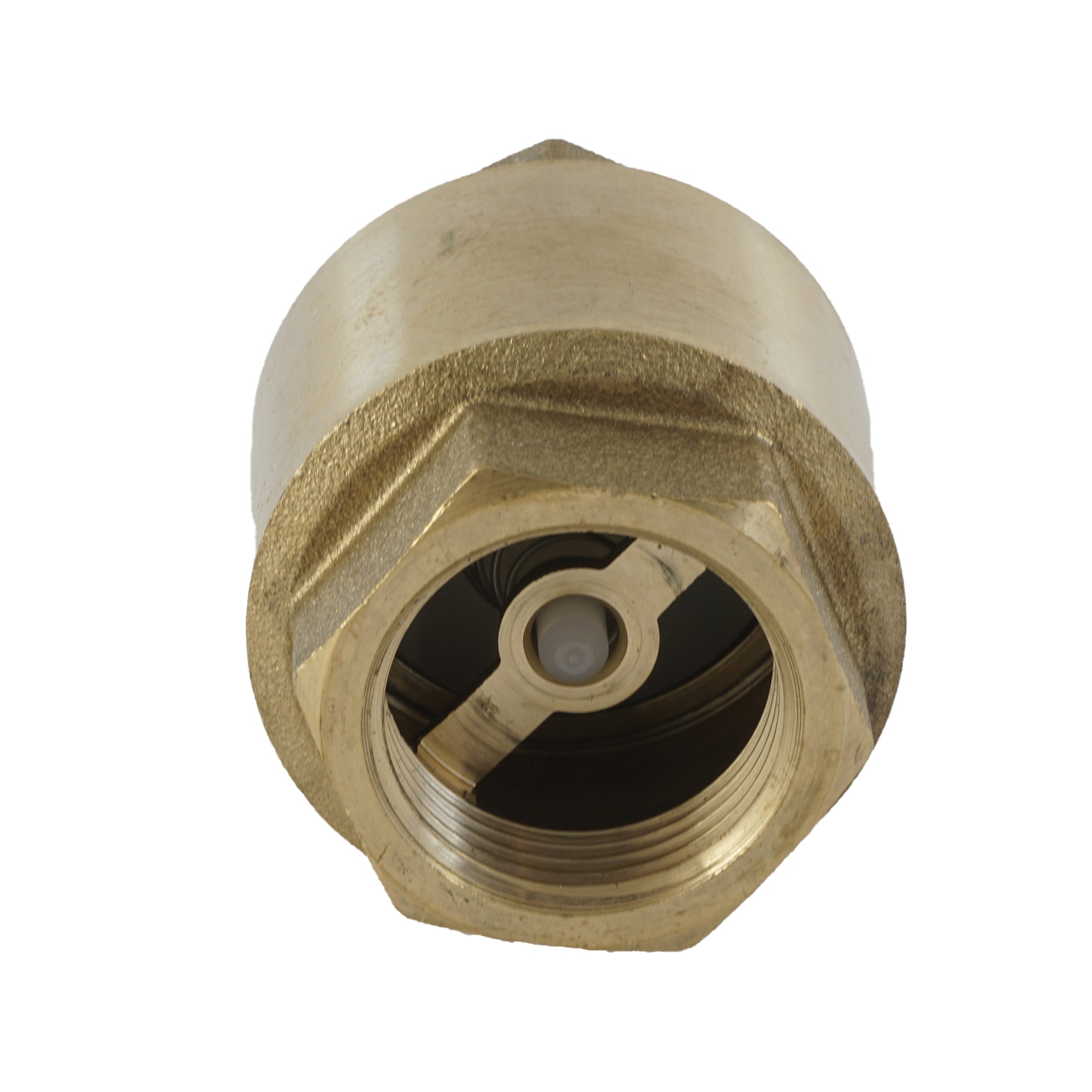

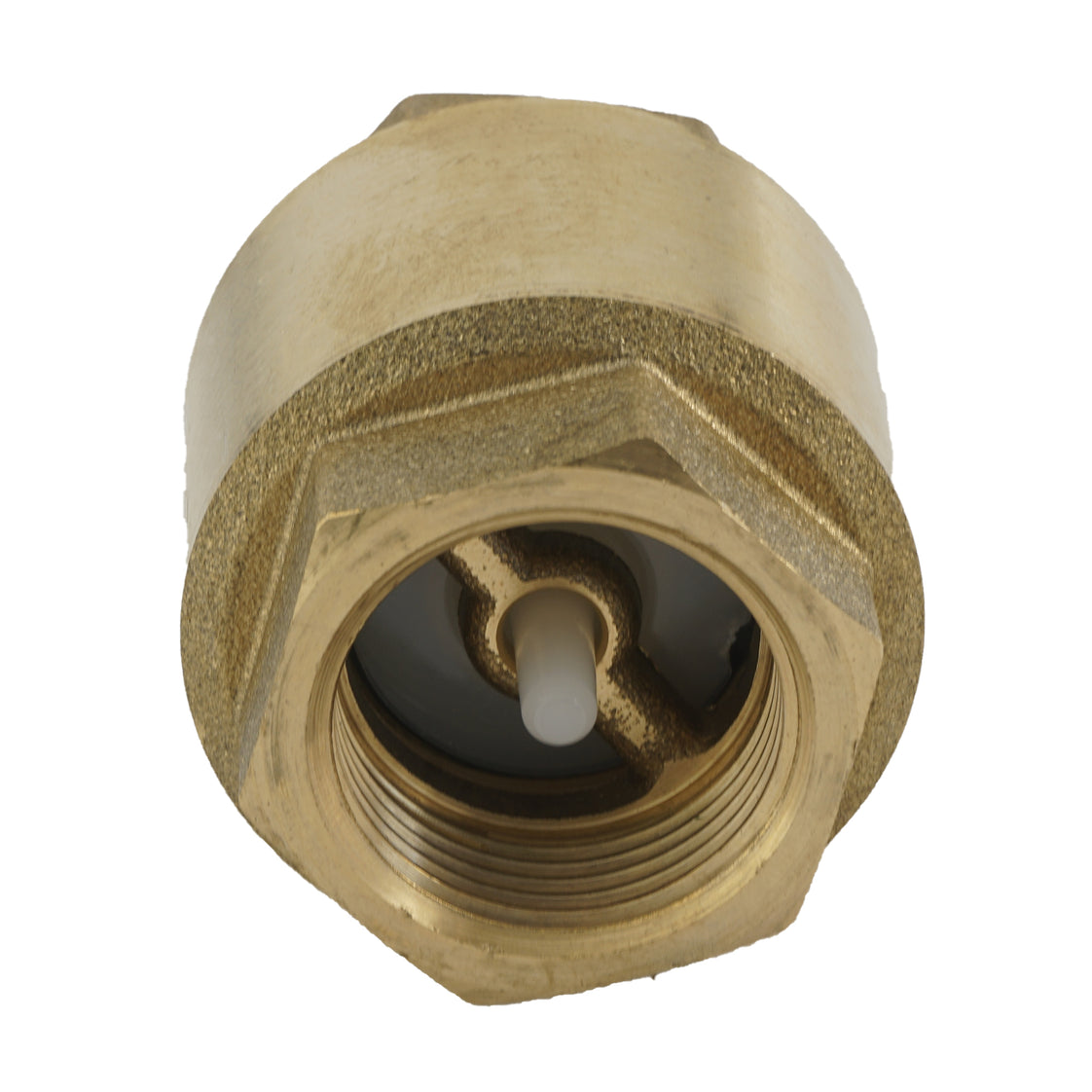

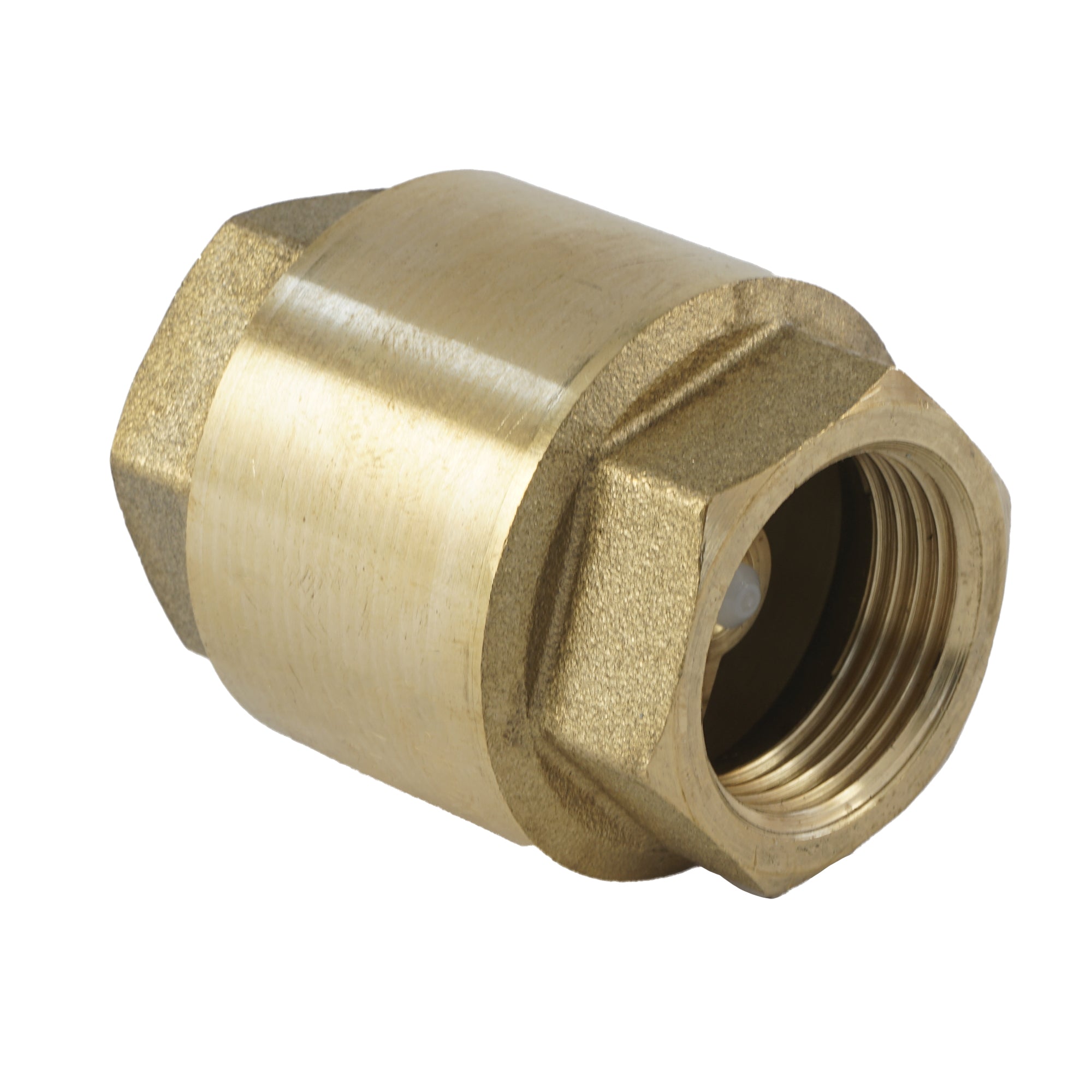

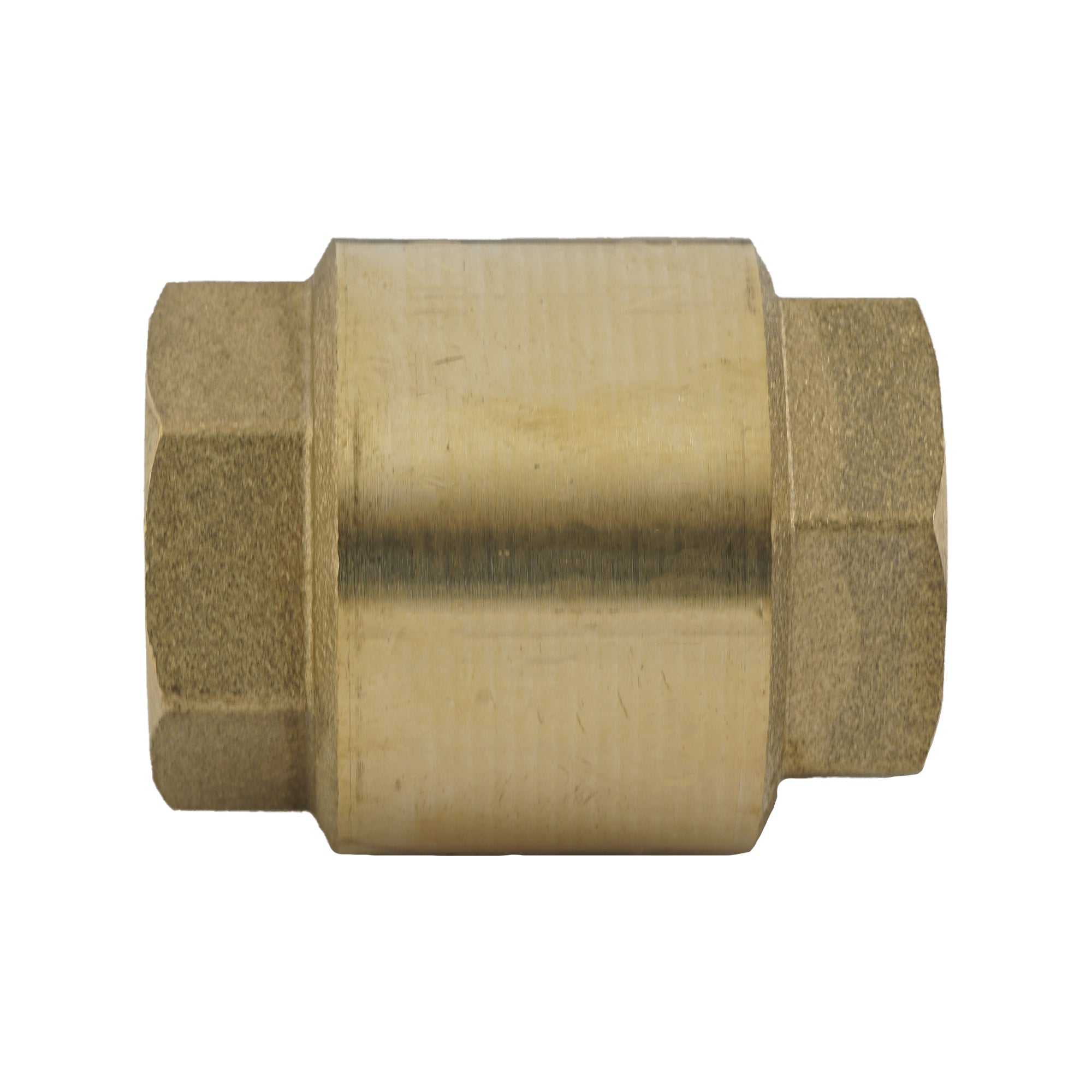

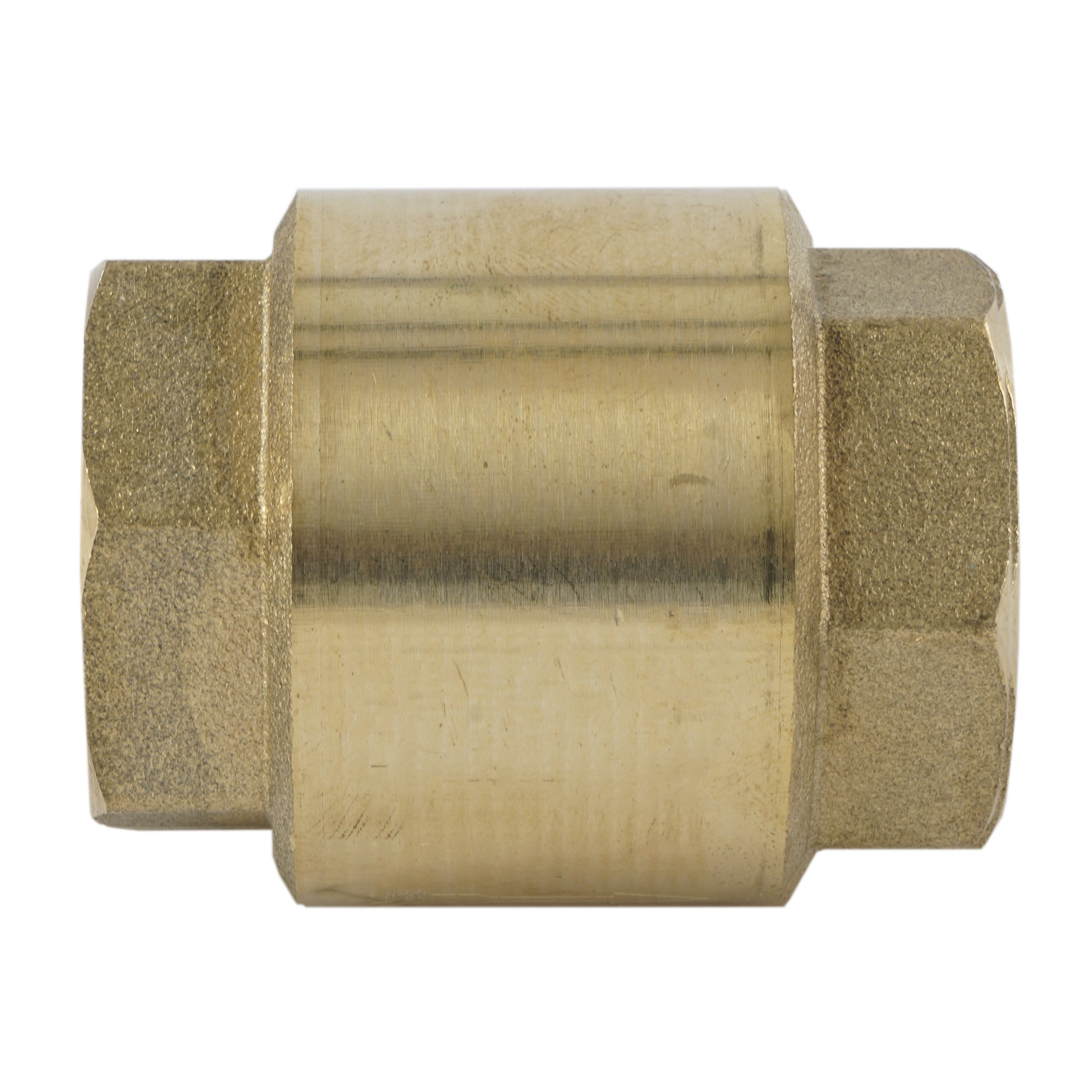

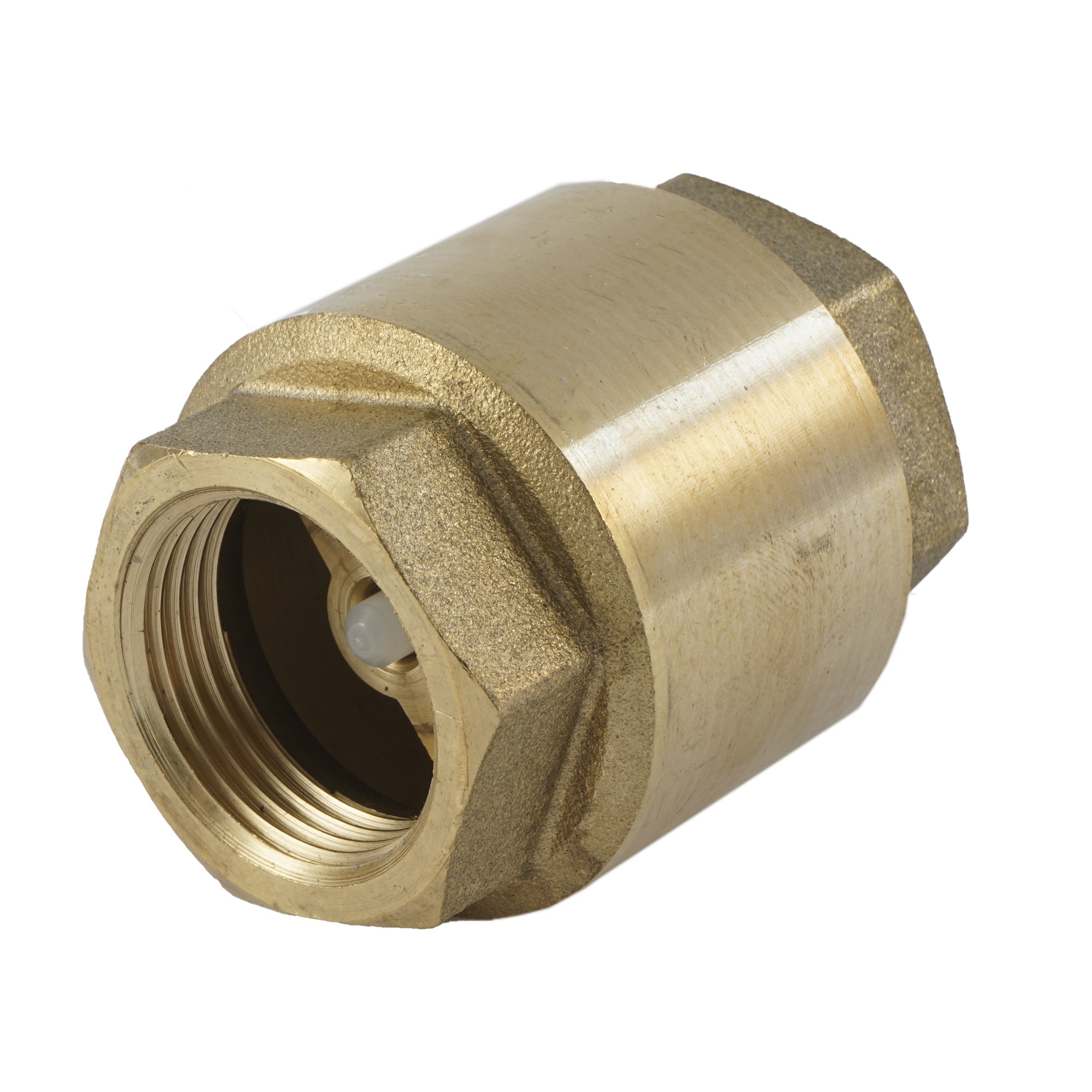

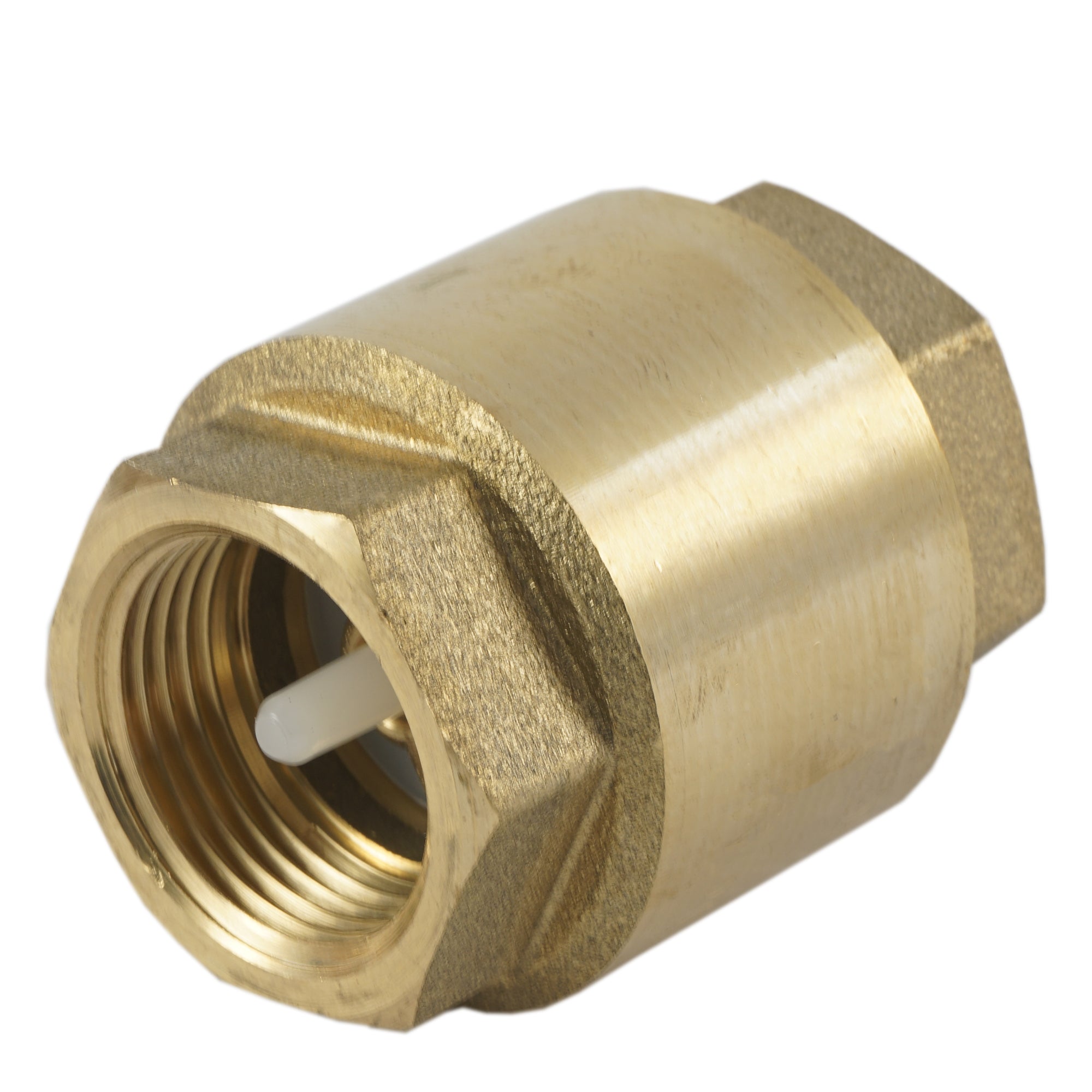

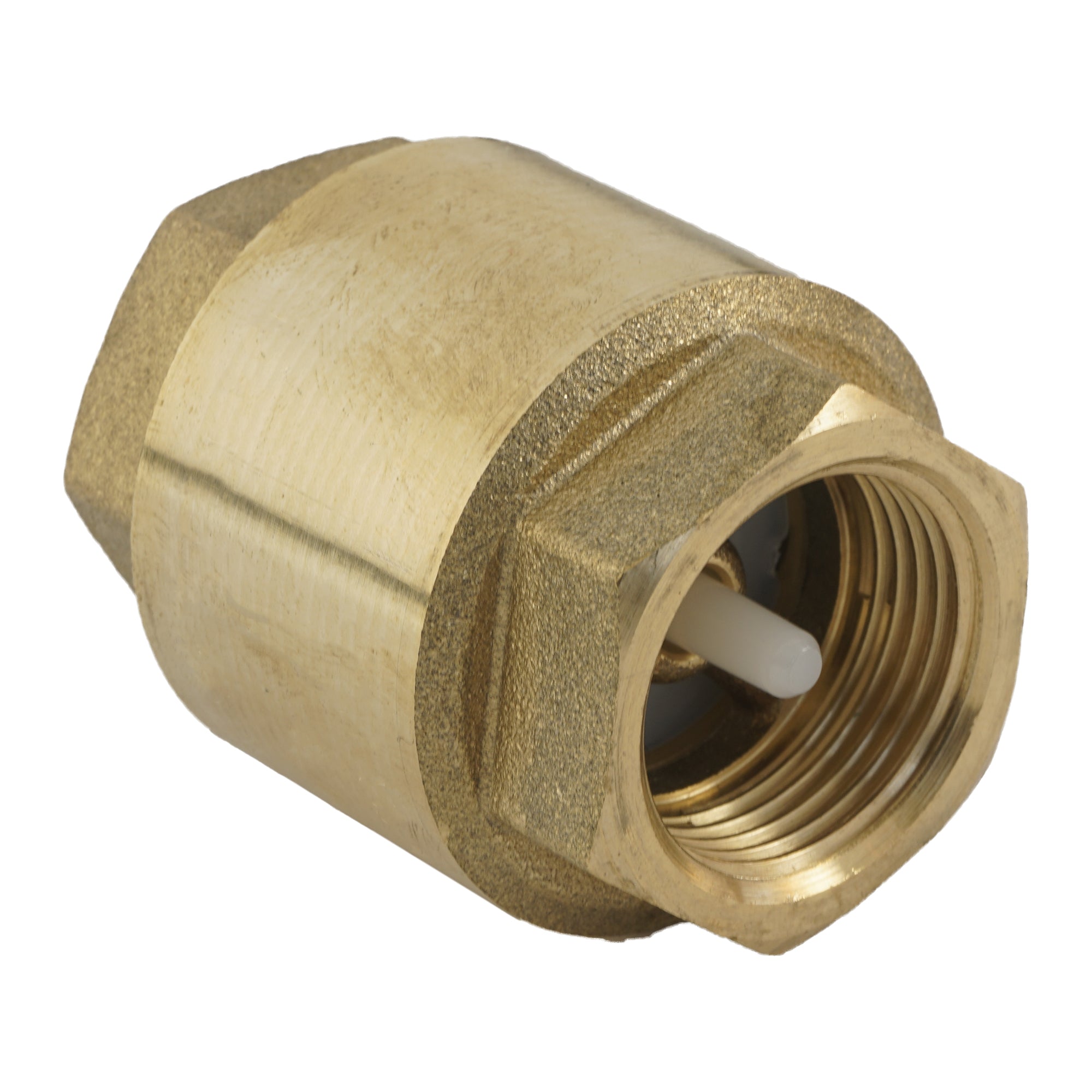

G4 inch (F/F) terugslagklep (merk Tameson) van messing met NBR afdichting. Voor een maximale werkdruk van 8 bar en temperatuurbereik van -20 tot 100°C.

Bekijk alle
€193.37
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
€159.81
excl BTW
Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 0 dagen. Maximaal 5 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.
Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Voor 16:00u besteld, volgende werkdag in huis

Klanten waarderen ons 4.81 / 5

1982 reviews op TrustedShops

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

G4 Messing terugslagklep met parallelle gasdraad (BSPP) en NBR afdichting. In het ventiel bevindt zich een veer om het ventiel te sluiten, er is daarom een minimaal drukverschil nodig om het ventiel te openen van 0.02 bar. De maximale werkdruk bedraagt 8 bar en het ventiel is geschikt voor temperaturen tussen -20 en 100°C.

Downloads

Manual CLIB (EN)
pdf
Download
CAD clib-400.zip
zip
Download

Specificaties

Aansluitmaat
Kies een verbindingsgrootte die overeenkomt met het systeem waarop het wordt aangesloten. Tip: de inchmaat is niet gelijk aan de werkelijke diameter van de schroefdraad. Gebruik bij twijfel onze schroefdraadtabel.
4 inch
Type aansluiting
Cilindrische binnendraad BSPP-G
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Messing
Afdichtingsmateriaal
De keuze voor afdichtingsmaterialen hangt meestal af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel voor de compatibiliteit van stoffen.
NBR (nitrilrubber)
Aanbevolen voor
Indicates the best suited media.
Water (tot 60°C), Lucht, Olie, Alcohols, Smeermiddel
Max. druk bij 20 °C (bar)
Maximale leidingdruk bij kamertemperatuur.
8
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij het systeem continu kan werken.
-20
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij het systeem continu kan werken.
100
Min drukverschil (bar)
Minimaal vereist drukverschil voor goede werking.
0.02
Kv-waarde [m3/h]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
157.91
Klepvorm
De vorm van de behuizing.
Inline gesloten veer
Uitvoering
Recht
Oppervlaktebescherming
Het type oppervlaktebescherming van het onderdeel.
Geen (onbehandeld)
Breedte (mm)
De breedte van het product zonder verpakking.
154
Hoogte (mm)
De hoogte van het product zonder verpakking.
118.5
Drukklasse
PN 8
