G2'' Messing Terugslagklep NBR PN10 - CLIB

Opmerking: dit product wordt stopgezet en vervangen door 931209

G2'' Messing Terugslagklep NBR 0.04-18bar
G2'' Messing Terugslagklep NBR 0.04-18bar
931209 €36,79
Niet langer beschikbaar
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
G2'' Messing Terugslagklep NBR PN10 - CLIB
Referentie: CLIB-200
Merk: Tameson

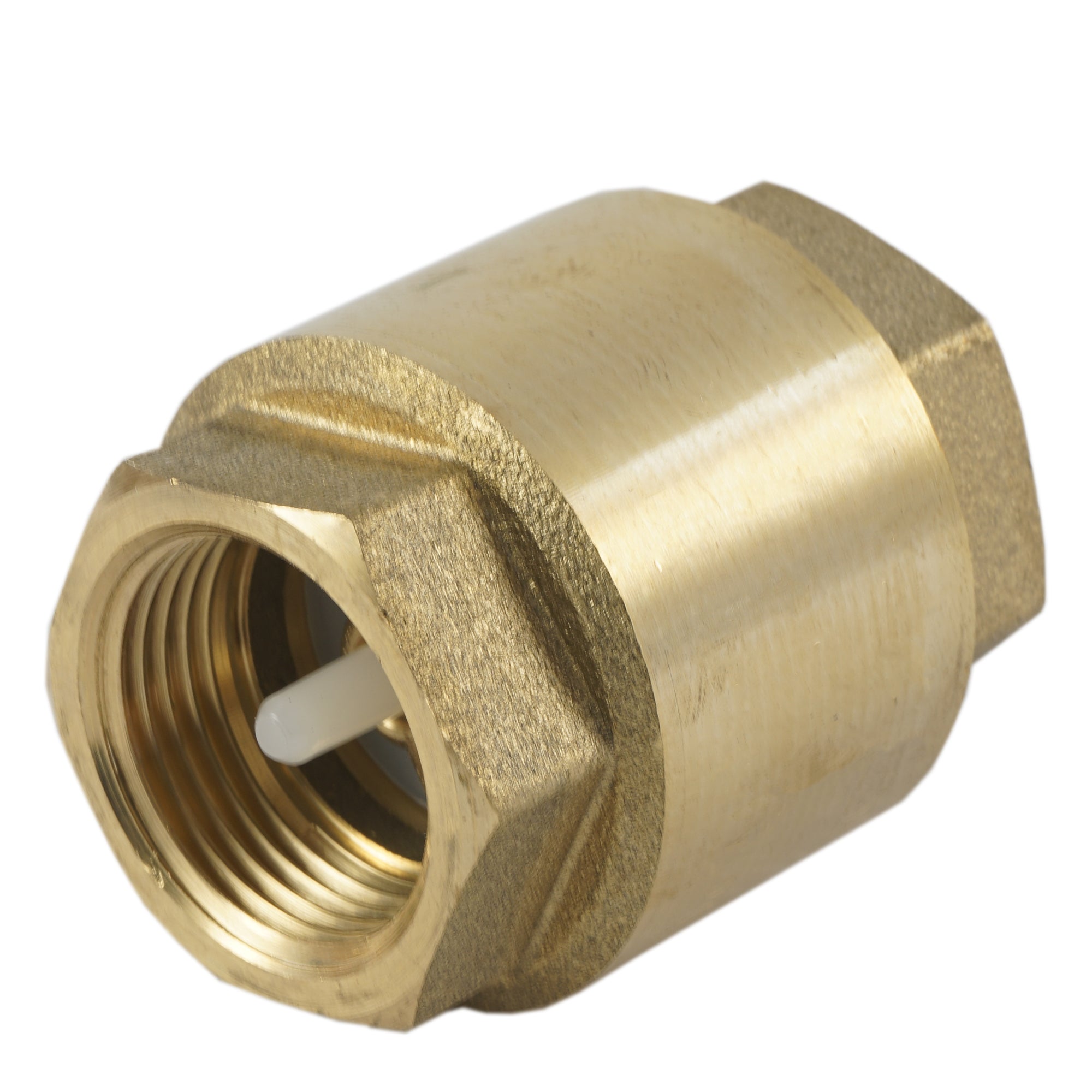

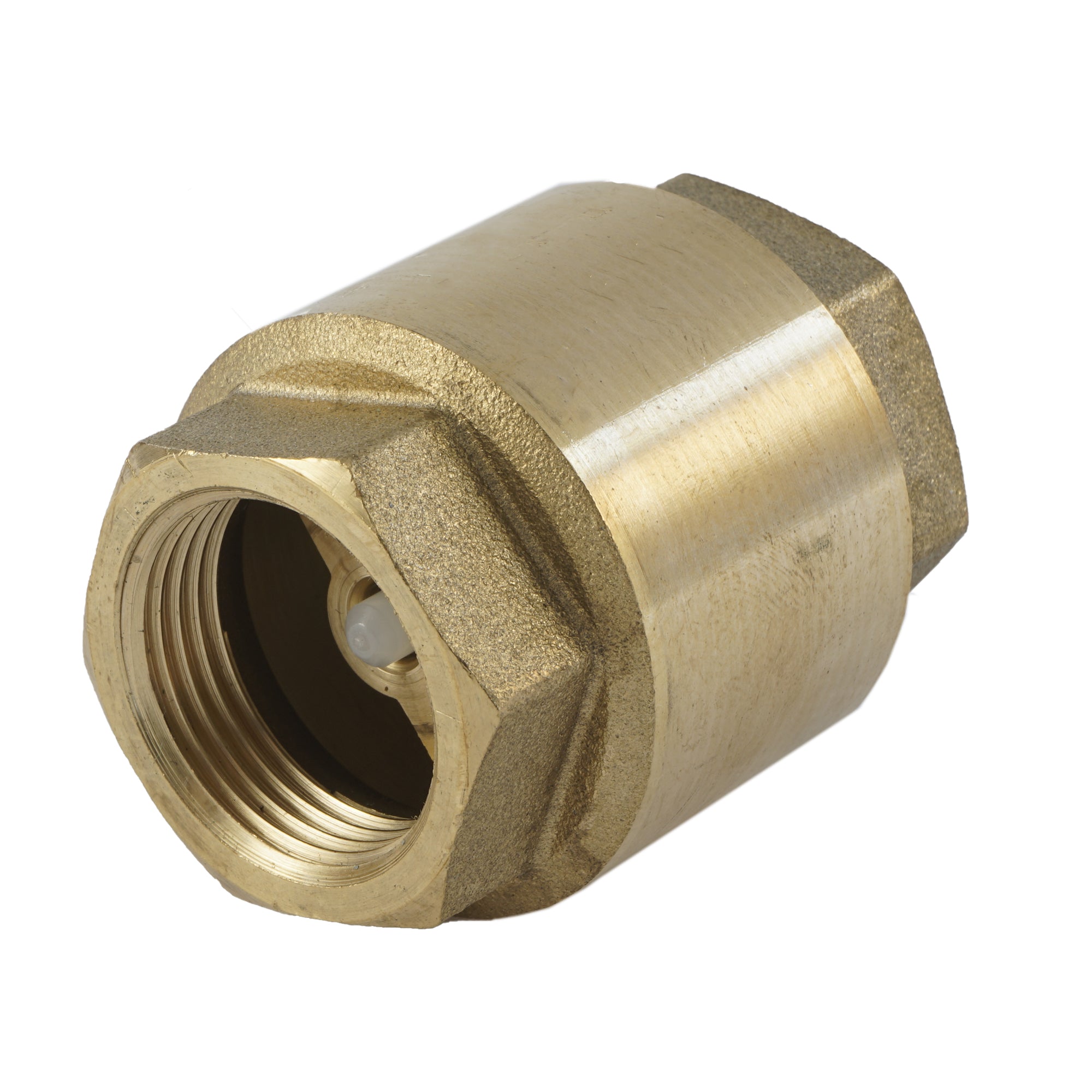

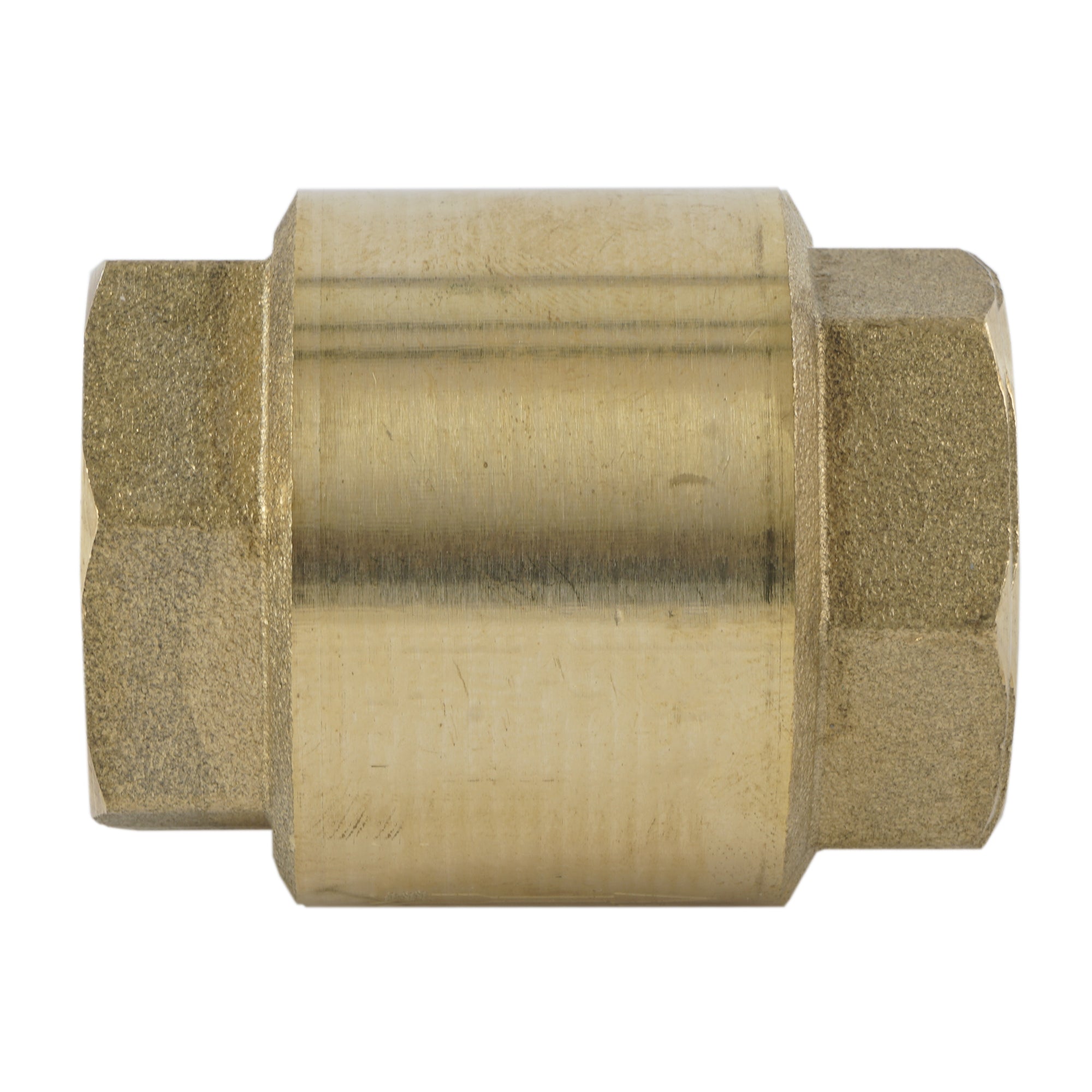

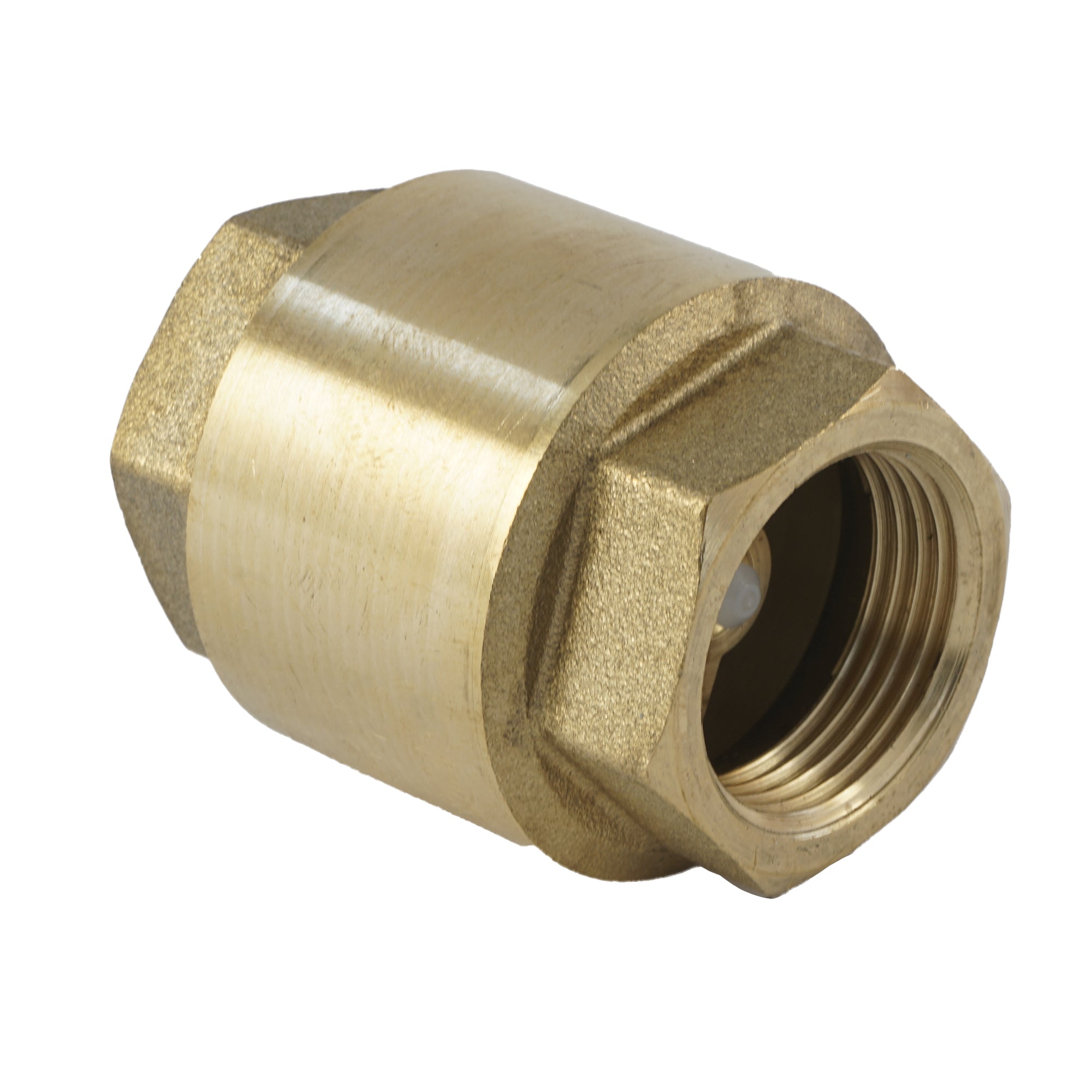

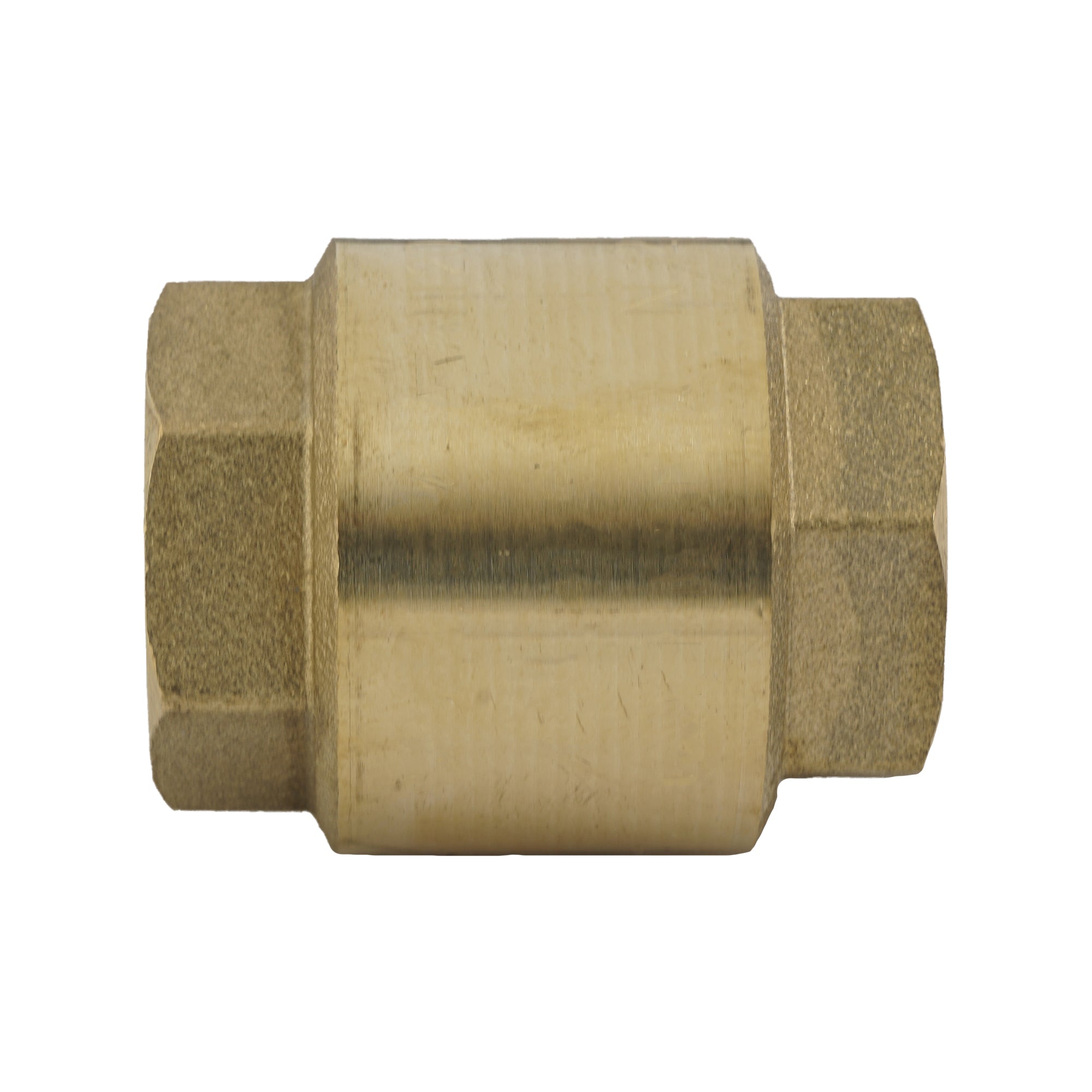

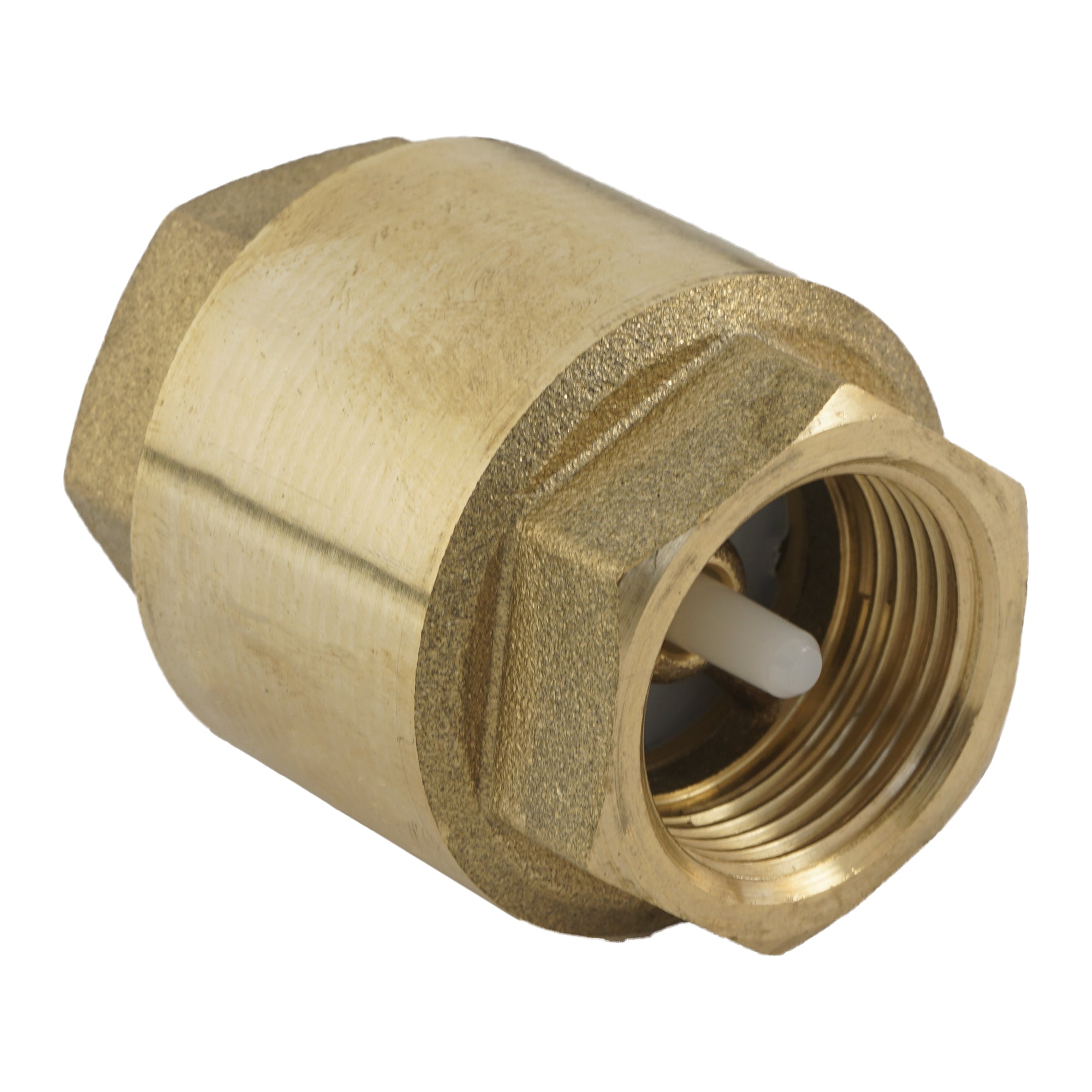

G2 inch (F/F) terugslagklep (merk Tameson) van messing met NBR afdichting. Voor een maximale werkdruk van 10 bar en temperatuurbereik van -20 tot 100°C.

Bekijk alle

Opmerking: dit product wordt stopgezet en vervangen door 931209

G2'' Messing Terugslagklep NBR 0.04-18bar
G2'' Messing Terugslagklep NBR 0.04-18bar
931209 €36,79
Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

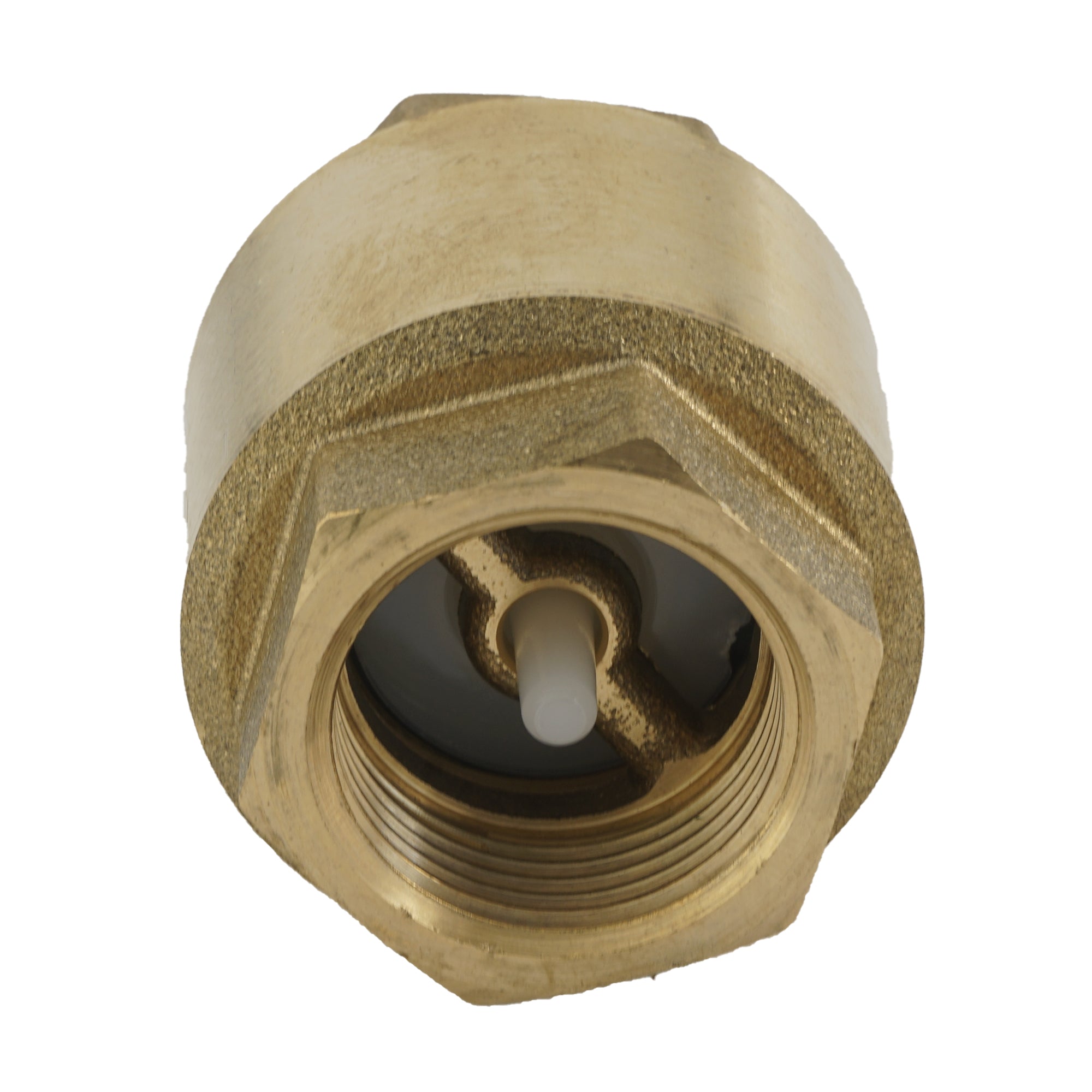

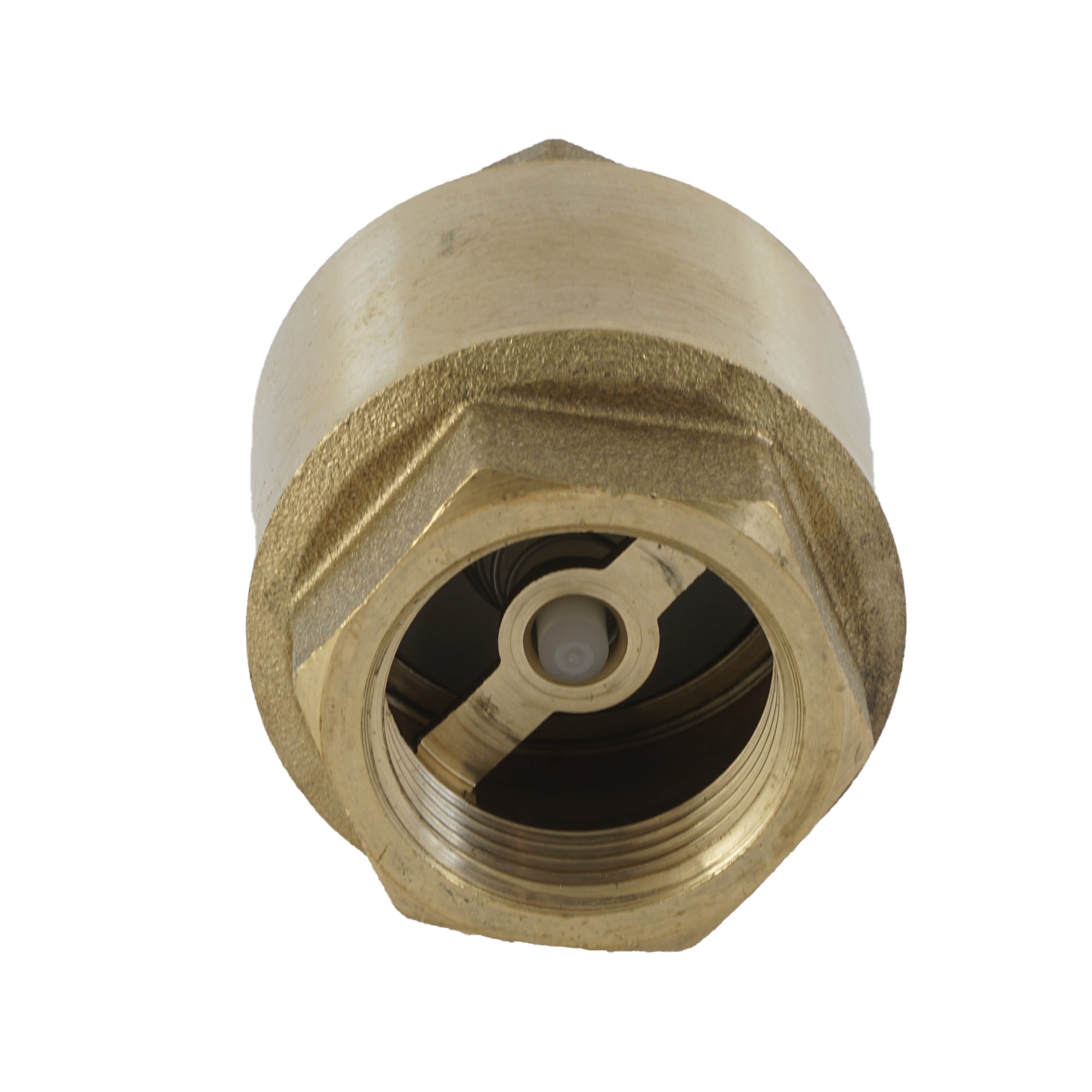

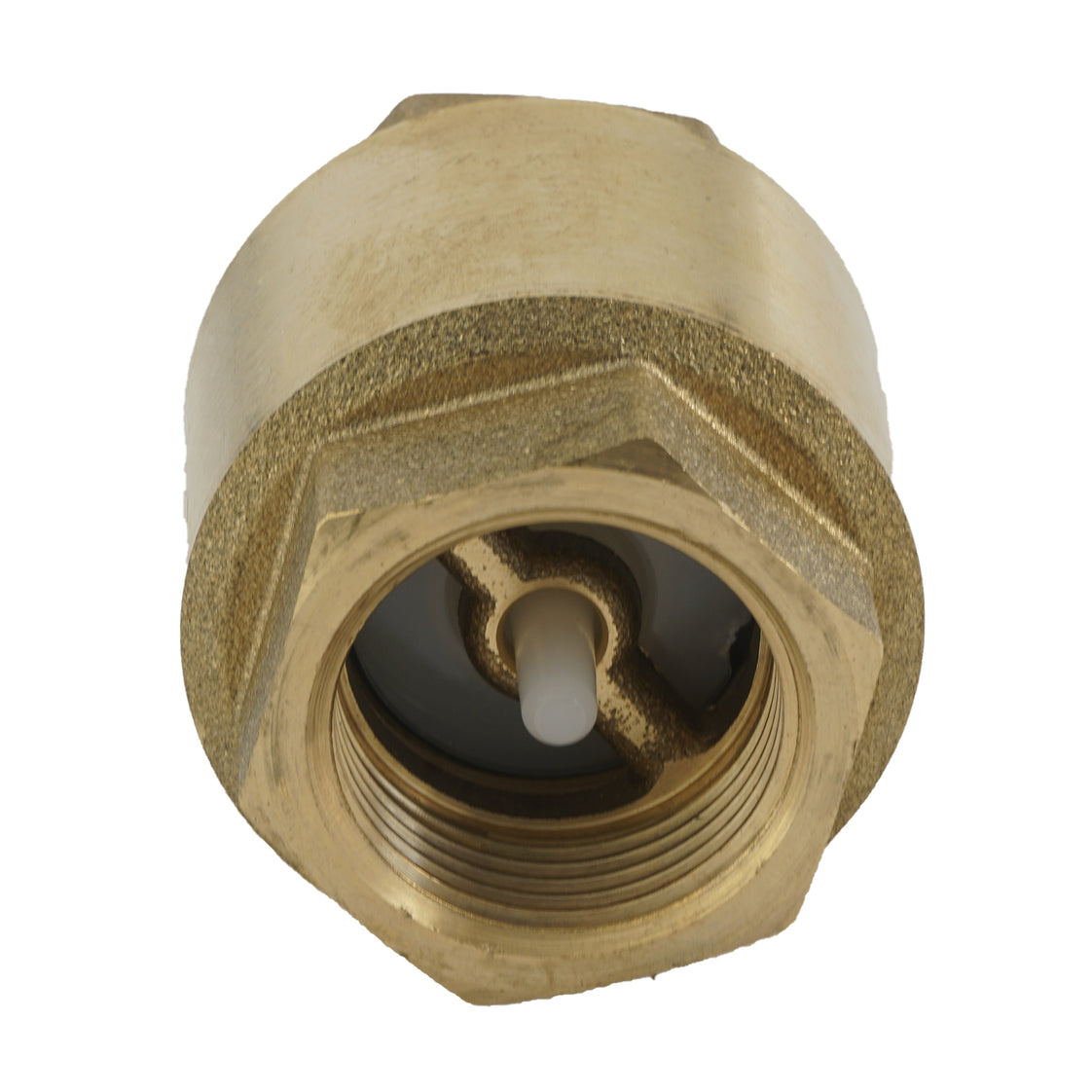

G2 Messing terugslagklep met parallelle gasdraad (BSPP) en NBR afdichting. In het ventiel bevindt zich een veer om het ventiel te sluiten, er is daarom een minimaal drukverschil nodig om het ventiel te openen van 0.02 bar. De maximale werkdruk bedraagt 10 bar en het ventiel is geschikt voor temperaturen tussen -20 en 100°C.

Downloads

Manual CLIB (EN)
pdf
Download
CAD clib-200.zip
zip
Download

Specificaties

Aansluitmaat
Kies een verbindingsgrootte die overeenkomt met het systeem waarop het wordt aangesloten. Tip: de inchmaat is niet gelijk aan de werkelijke diameter van de schroefdraad. Gebruik bij twijfel onze schroefdraadtabel.
2 inch
Type aansluiting
Cilindrische binnendraad BSPP-G
Materiaal
Kies een materiaal voor de behuizing dat niet wordt aangetast door de media en de omgeving en dat bestand is tegen de temperaturen en drukken. Bekijk onze chemische weerstandstabel.
Messing
Afdichtingsmateriaal
De keuze voor afdichtingsmaterialen hangt meestal af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel voor de compatibiliteit van stoffen.
NBR (nitrilrubber)
Aanbevolen voor
Indicates the best suited media.
Water (tot 60°C), Lucht, Olie, Alcohols, Smeermiddel
Max. druk bij 20 °C (bar)
Maximale leidingdruk bij kamertemperatuur.
10
Min temperatuur (°C)
De minimumtemperatuur van de vloeistof waarbij het systeem continu kan werken.
-20
Maximale temperatuur (°C)
De maximale temperatuur van de vloeistof waarbij het systeem continu kan werken.
100
Min drukverschil (bar)
Minimaal vereist drukverschil voor goede werking.
0.02
Kv-waarde [m3/h]
Kv is een maat voor het debiet van water in m3/u bij een drukval van 1 bar. Gebruik de Kv-calculator om de vereiste Kv voor je toepassing te berekenen. Keizerlijke eenheden: Cv=1.16xKv.
51.4
Klepvorm
De vorm van de behuizing.
Inline gesloten veer
Uitvoering
Recht
Oppervlaktebescherming
Het type oppervlaktebescherming van het onderdeel.
Geen (onbehandeld)
Breedte (mm)
De breedte van het product zonder verpakking.
86
Hoogte (mm)
De hoogte van het product zonder verpakking.
80
Drukklasse
PN 10
