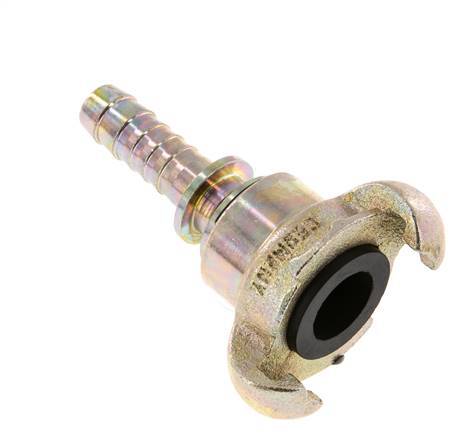

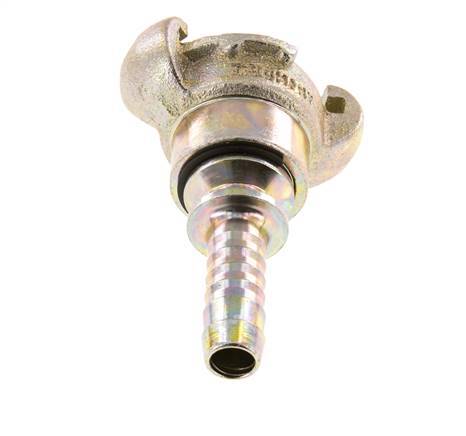

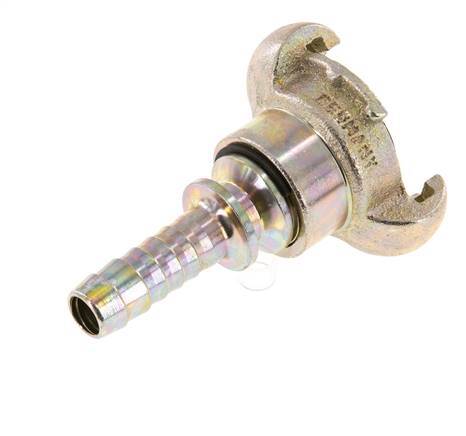

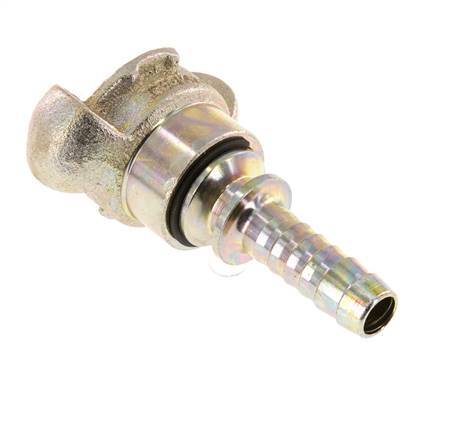

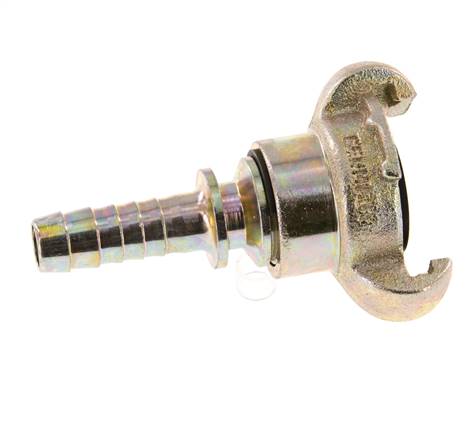

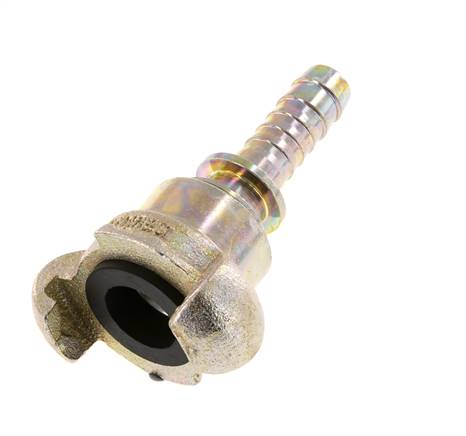

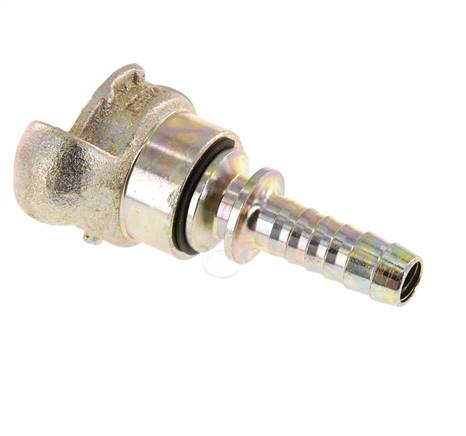

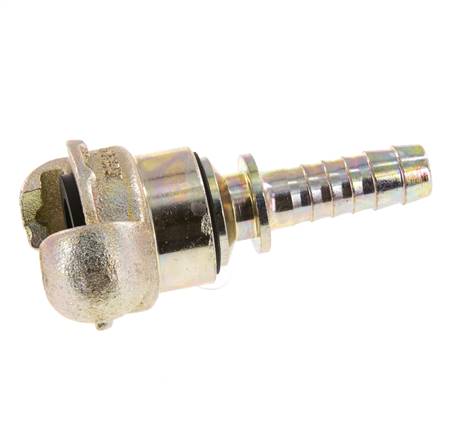

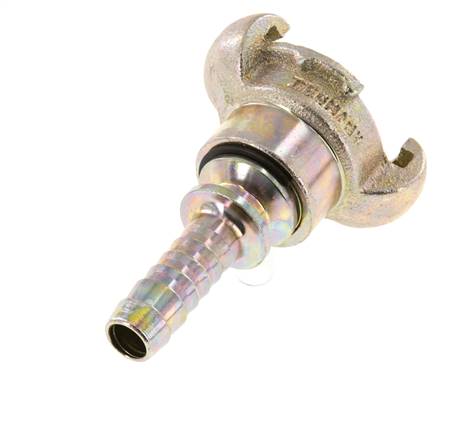

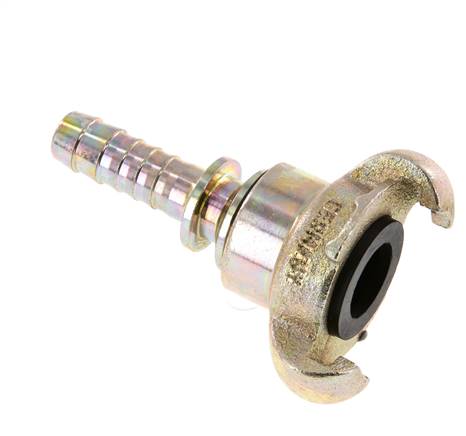

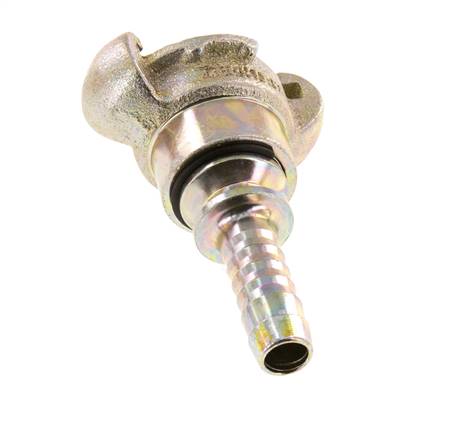

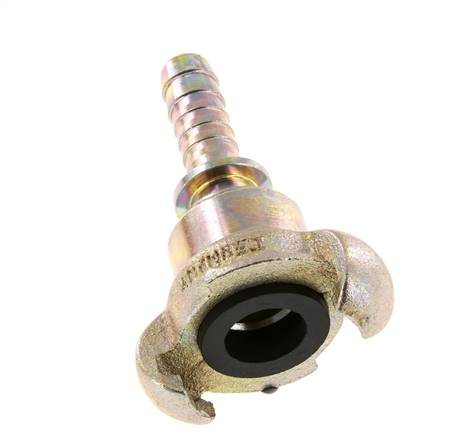

Gietijzer DN 10 DIN 3489 Compressor Klauwkoppeling met 25 mm Slangpilaar Draaibaar Veiligheidskraag

Deze gietijzer compressor klauwkoppeling (42 mm klauwafstand, maatvoering volgens DIN 3489) heeft een 25 mm slangpilaar. De koppeling heeft een 24 mm veiligheidskraag voor gebruik met een speciale slangklem. Ook beschikt de koppeling over een scharnierpunt zodat de slang gemakkelijk een andere hoek kan aannemen of draaien. De maatvoering is vergelijkbaar met DIN 3489 en vaak gecombineerd met een DIN 3238 (Mody) veiligheidskoppeling om de kans op per ongeluk ontkoppelen te voorkomen. De slang kan gemakkelijk gemonteerd worden op de slangpilaar en met een slangklem stevig vastgeklemd worden. De koppeling heeft een DN van 10 mm. Elke koppeling heeft 2 klauwen op 180 graden van elkaar. Om een verbinding tot stand te brengen worden twee koppelingen tegen elkaar geduwd en vervolgens 45 graden gedraaid. Hierdoor ontstaat een sterke, lekdichte verbinding. Deze koppeling is geschikt voor maximaal 16 bar bij een temperatuur van -40 tot 95 °C. Het heeft een NBR (nitrile rubber) afdichting. Het koppelingsmateriaal is galvanic/electrolytic zinc plated. Deze klauwkoppeling wordt typisch gebruikt voor veeleisende toepassingen en grote debieten.

Voordelen:

• De veiligheidskraag van 24 mm voorkomt losschieten van de koppeling (in combinatie met een veiligheidsslangklem).
• Het scharnierpunt zorgt ervoor dat de slang vrij kan draaien.
• De dimensies zijn gelijk aan DIN 3489.
• Het materiaal is galvanic/electrolytic zinc plated.
• Deze compressorkoppeling wordt gebruikt voor veeleisende omgevingen en grote luchtstromen.

Compressor couplings, 42 mm clamp width (DIN 3489 / DIN 3238) serie

Ons aanbod van luchtkoppelingen varieert van DN 2,7 tot 19 mm en bevat naast de standaardkoppelingen een ruime keuze aan veiligheidsluchtkoppelingen, compressorklauwkoppelingen, verdeelblokken en het CEJN Multilink-systeem. Er zijn verschillende aansluittypen beschikbaar voor elke koppeling (binnenschroefdraad, buitenschroefdraad, slangpilaar, wartelmoer, enz.). Bovendien kunt u kiezen uit ruime specificaties, zoals materialen en drukbereiken. Onze kleurgecodeerde niet-uitwisselbare koppelingen voorkomen onbedoeld verwisselen van verschillende leidingen en geven u een duidelijke visuele indicatie. De veiligheidskoppelingen hebben drukknoppen, schuifbedieding of een knik-actie als ontgrendelingsfunctie. Onze 42 mm compressor klauwkoppelingen zijn geschikt voor veeleisende toepassingen of ruwe omgevingen. Hier heeft u de keuze uit DIN 3489 en DIN 3238 (Mody).
