Referentie: BW3-100-AW1-R024DC
Merk: JP Fluid Control

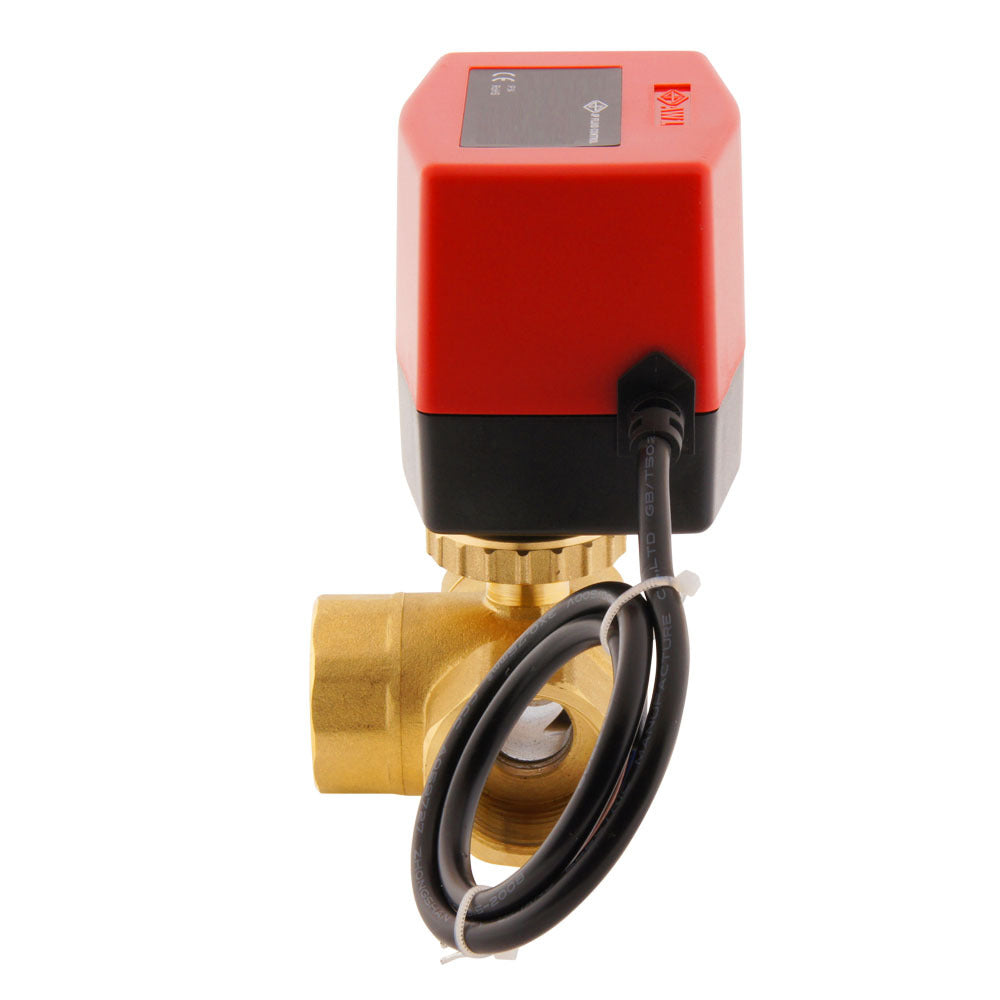

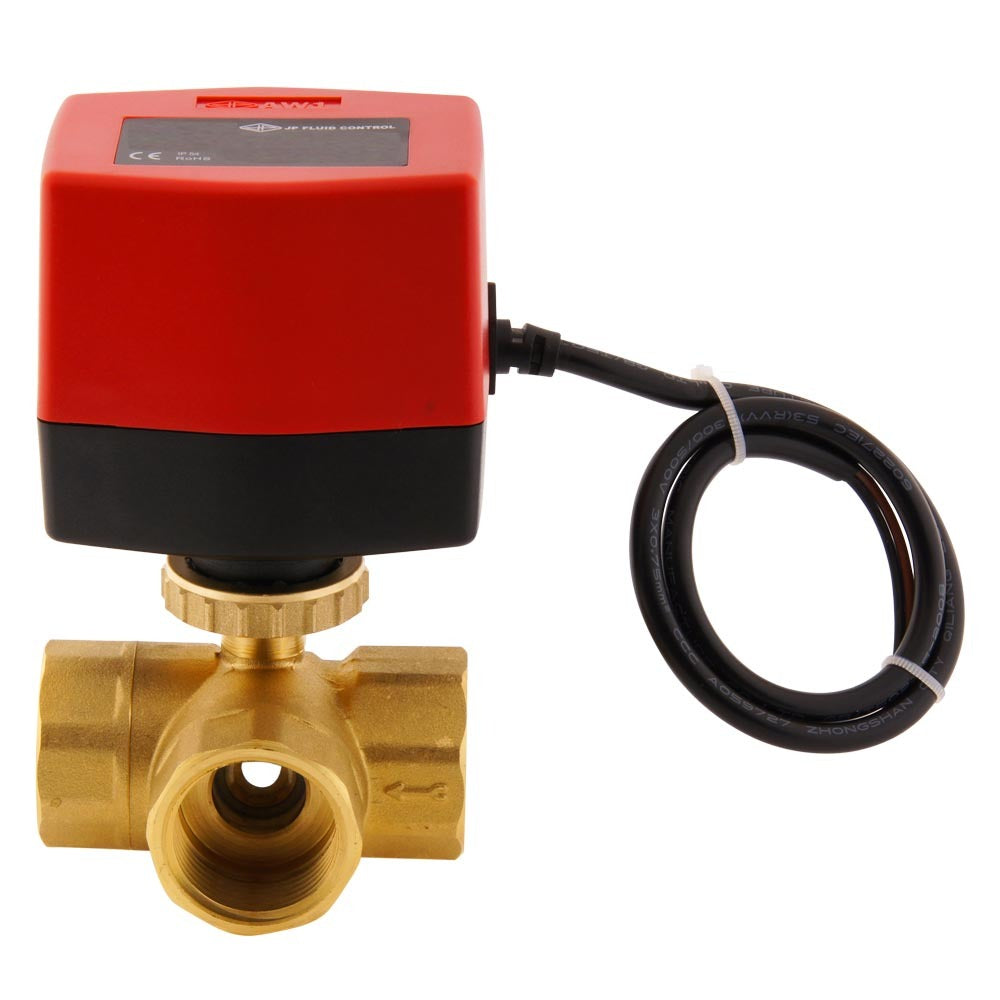

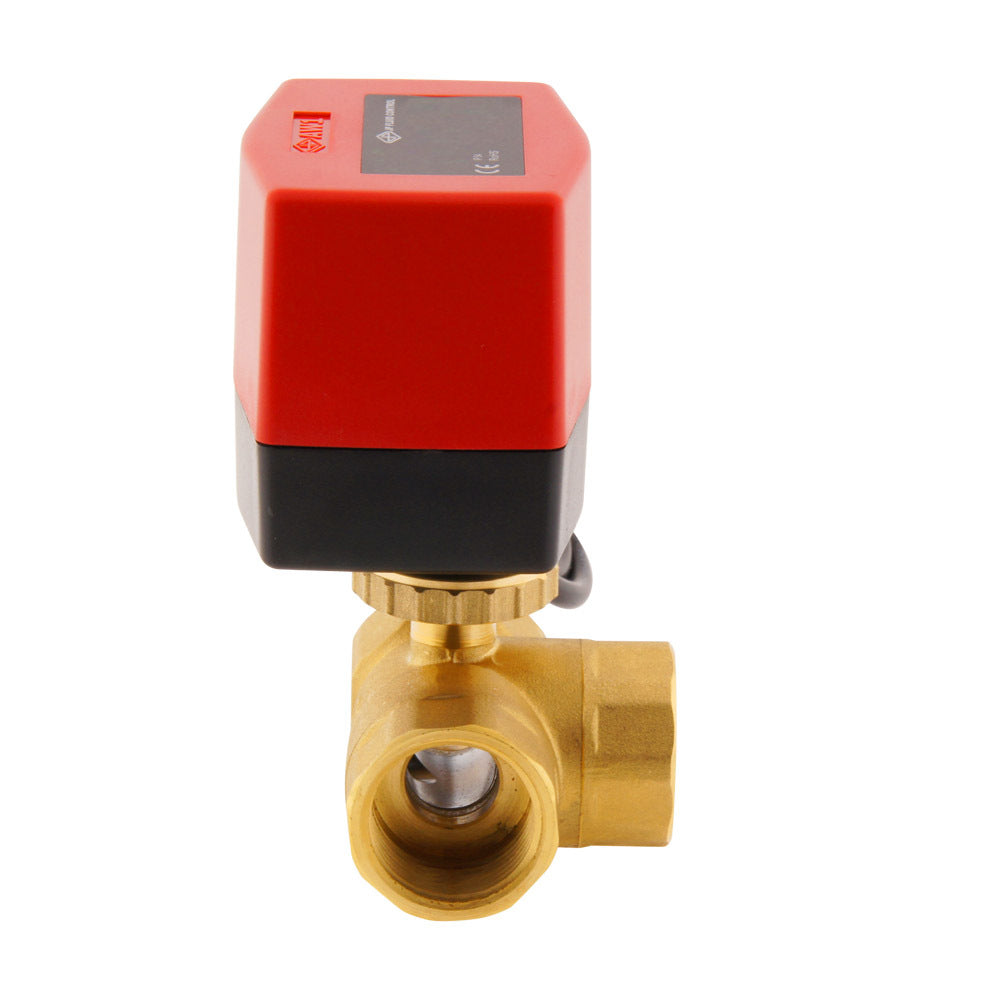

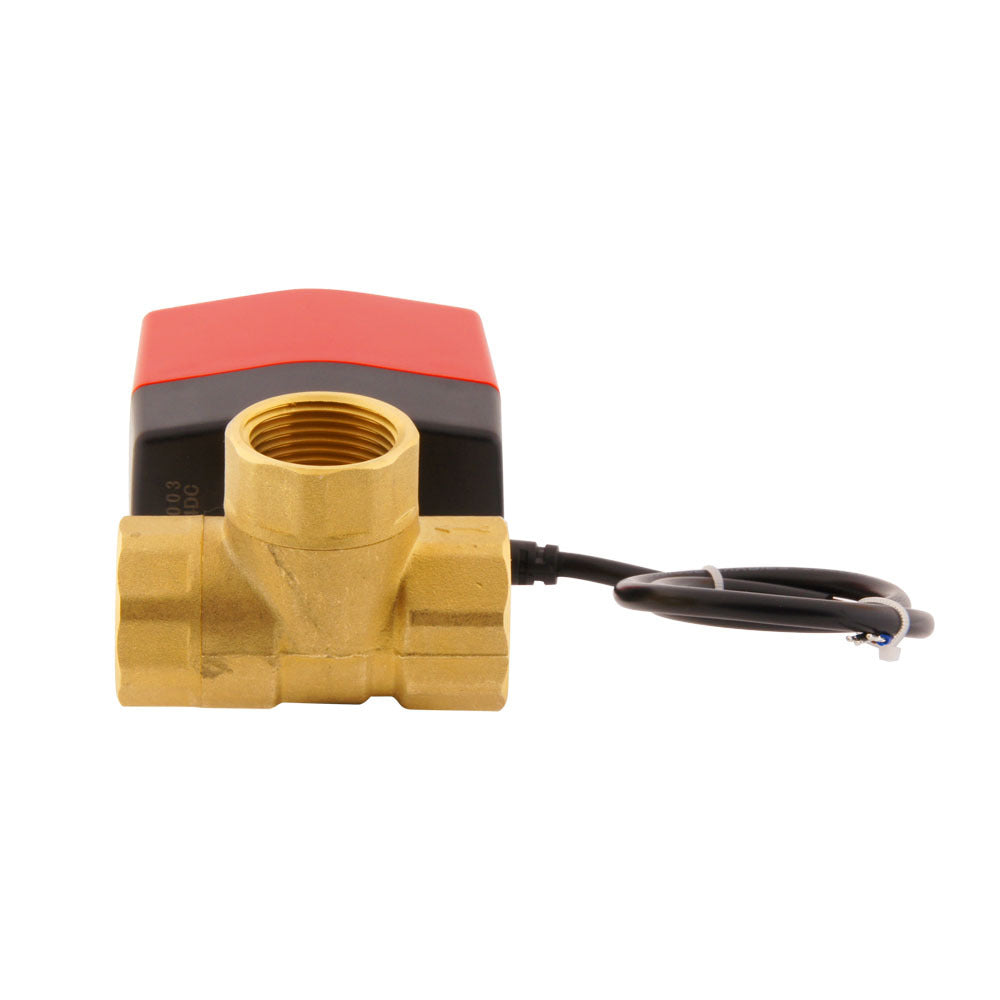

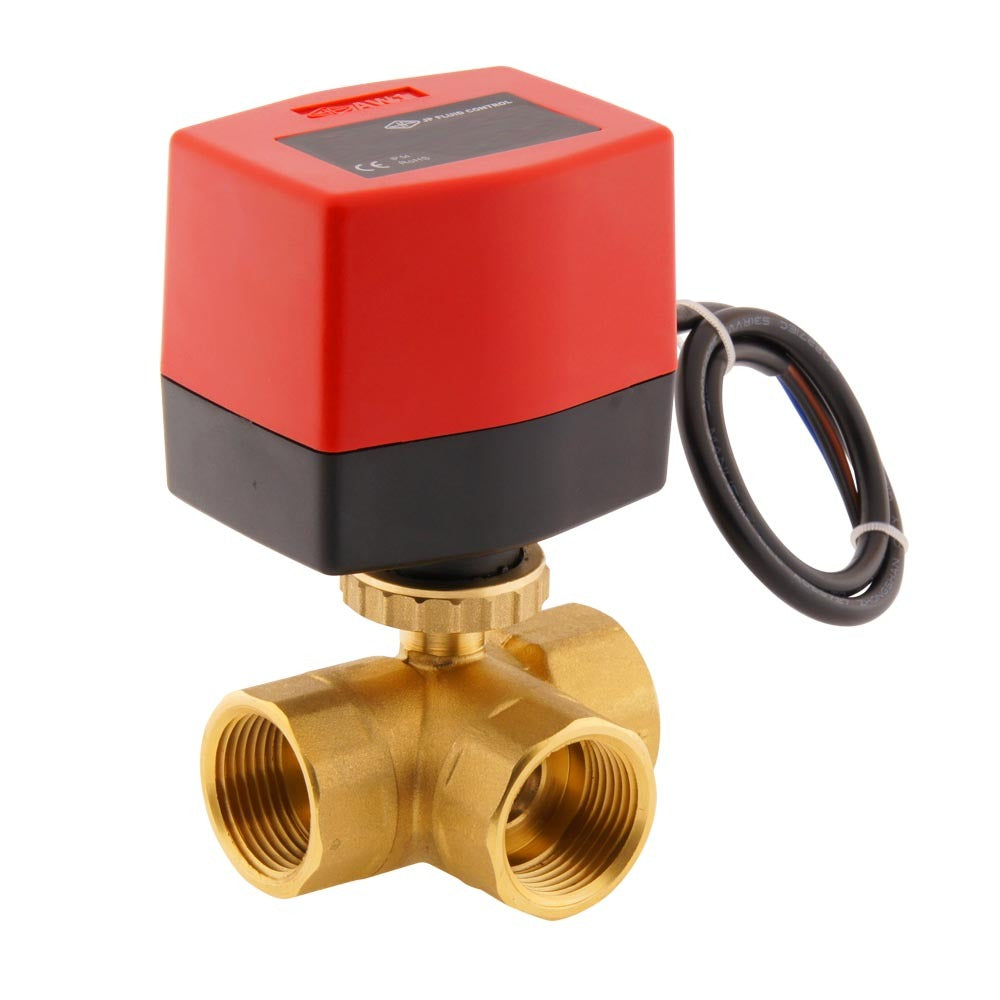

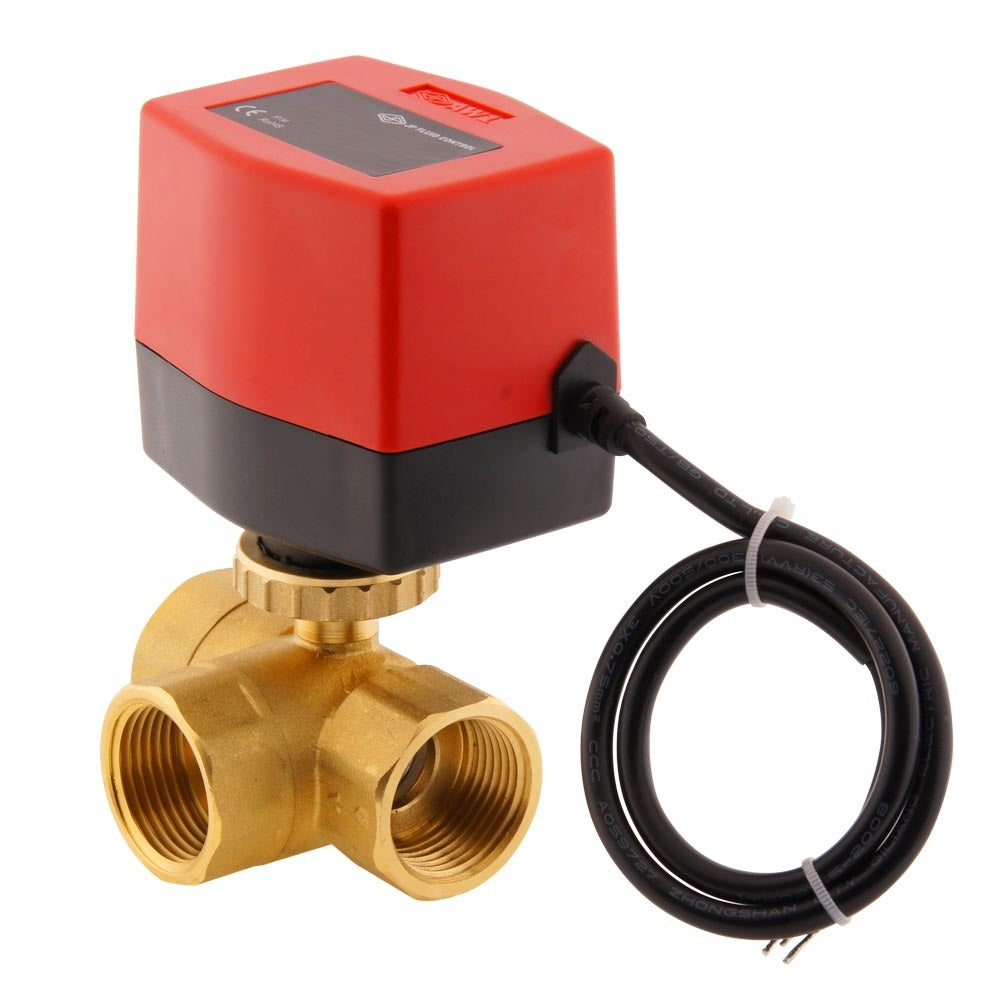

3-weg elektrische kogelkraan met 1 inch binnendraad (BSP) en energiezuinige 24V DC actuator met geïntegreerd relais. Geschikt voor vloeistoffen en gassen (max 110°C) en een druk van 0-10 bar. Geschikt als zoneklep in verwarmingssystemen. De klep heeft een messing behuizing met verchroomde kogel en PTFE klepzittingen. De nominale diameter is 18 mm, de Kv-waarde is 16m 3/h (266,7 l/min bij dP=1 bar, water). 3-draadsaansluiting (open-dicht): plus, min en stuurdraad (plus). De klep opent in 6s (normaal gesloten).

Inclusief actuator
Bekijk alle
Normale prijs
€119.78
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€98.99
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 84 stuks is er een langere levertijd van 0 dagen. Maximaal 134 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Zeer energiezuinige en robuuste 3-weg JP Fluid Control elektrische kogelkraan om leidingen elektrisch te openen of te sluiten. De klep heeft 1 inch schroefdraad (binnendraad BSPP) en een 24V DC actuator (IP54). Deze klep is geschikt voor vloeistoffen en gassen (-10 tot 110°C) en wordt vaak gebruikt in verwarmingssystemen. Een kogelkraan is minder gevoelig voor vuil dan een magneetklep. Het verdient echter aanbeveling een filter te installeren vóór de klep. Het klephuis is van messing, de kogel is verchroomd en de afdichting is van PTFE (teflon). De doorlaat is 18 mm, de Kv-waarde is 16 (266,7 l/min bij dP=1 bar). De tijd voor het openen of sluiten is ongeveer 6 seconden. Deze 3/2-weg kogelkraan wordt het best gebruikt om de stroomrichting te veranderen van de ene uitgang naar de andere, niet om de stroom te stoppen.

Installatie

De actuator heeft een 3-draadsaansluiting, en moet worden aangesloten zoals aangegeven in onderstaand schema. De actuator wordt geleverd met een kabel. De actuator heeft een aan/uit-regeling. Dit betekent dat twee draden permanent verbonden zijn met de voeding. Door de besturingsdraad van stroom te voorzien wordt de klep elektrisch geopend, door de besturingsdraad los te koppelen wordt de klep elektrisch gesloten. De actuator bevat eindschakelaars, er wordt alleen energie verbruikt tijdens het openen of sluiten van de klep.


De 3-wegkleppen kunnen op twee verschillende manieren worden aangesloten, zoals aangegeven in onderstaand schema.


Belangrijk

  • Let op de kleurcodering van de draden.
  • Geschikt voor schone gassen en vloeistoffen, inclusief koud en warm water.
  • Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.

Opmerking: dit ventiel is niet geschikt voor droge gassen zoals ongesmeerde perslucht.
