Elektrische Kogelkraan BW3 1" 3-weg 24V AC relais

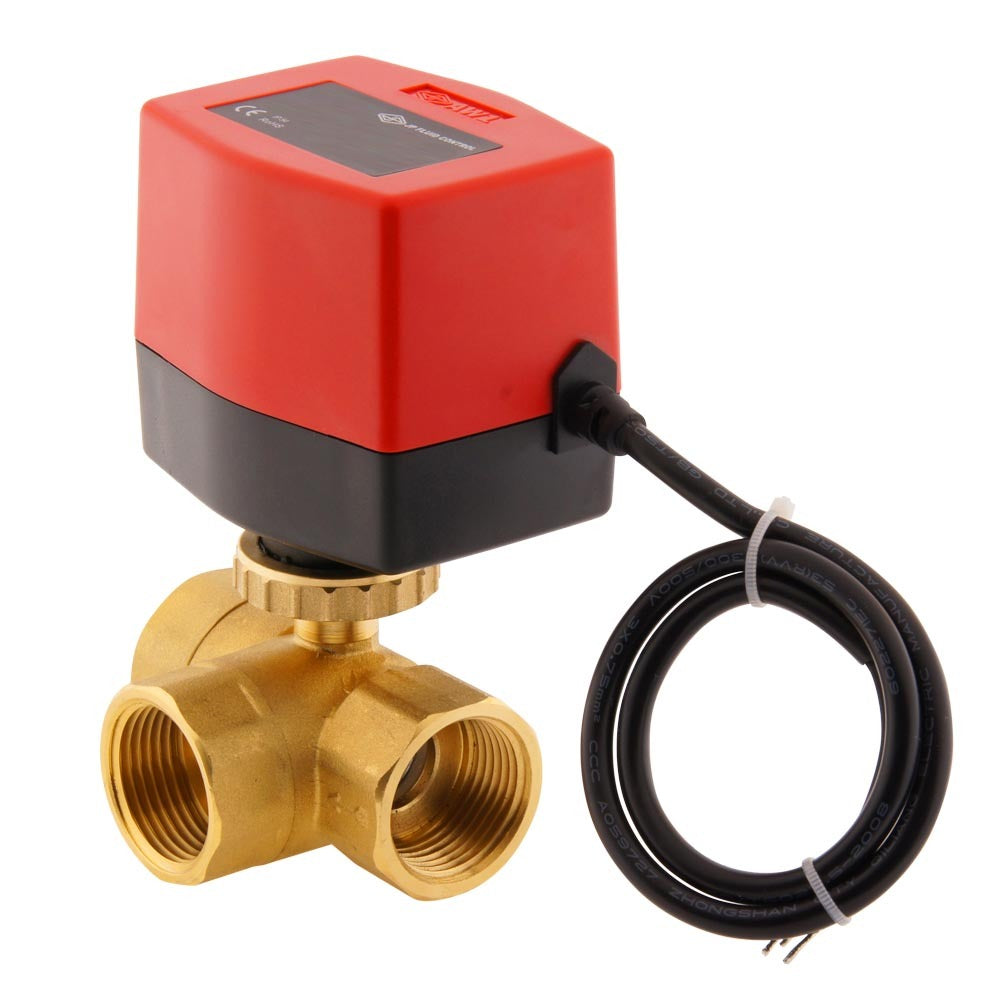

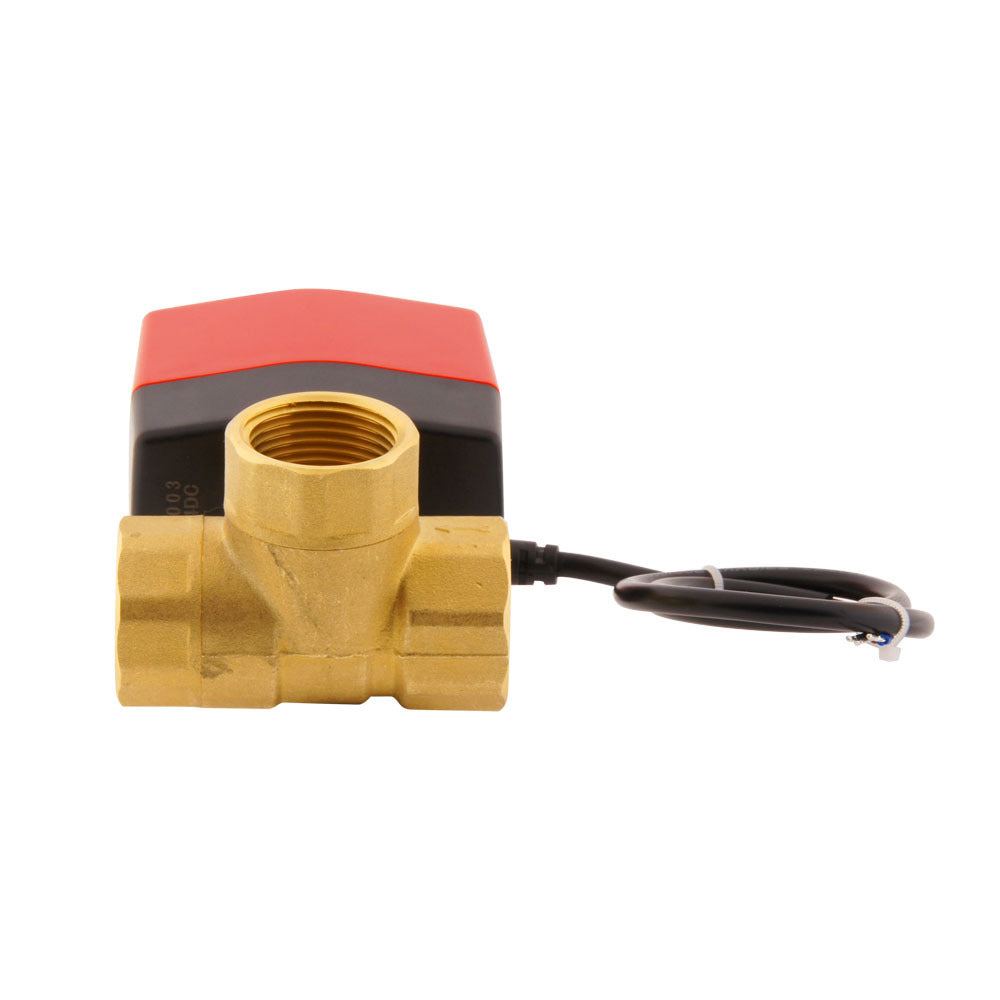

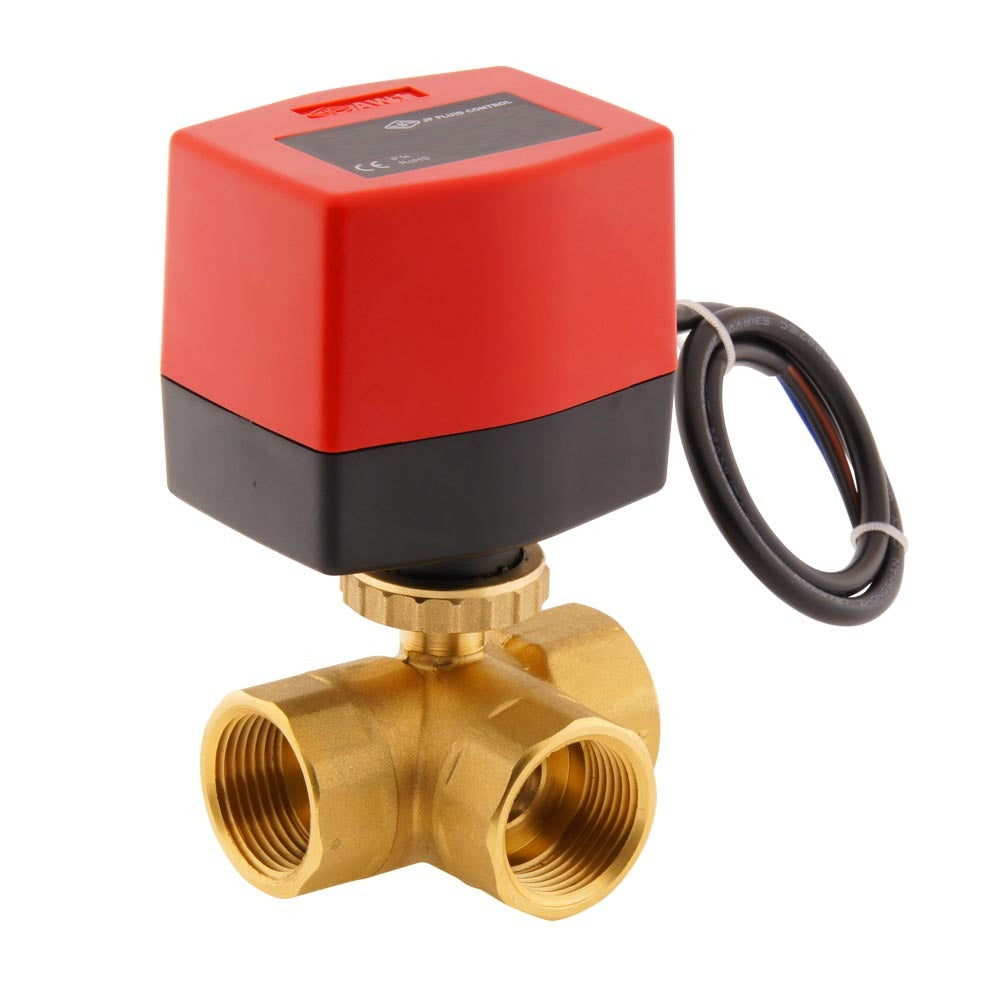

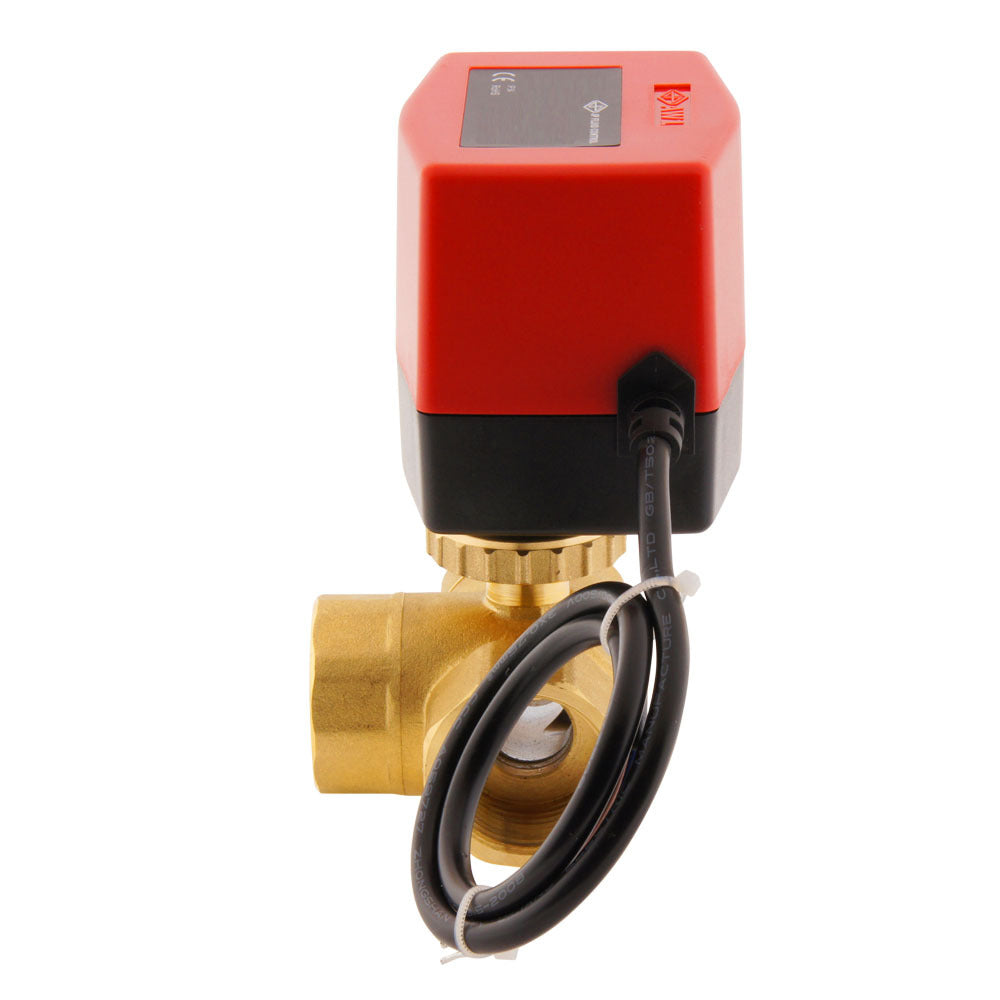

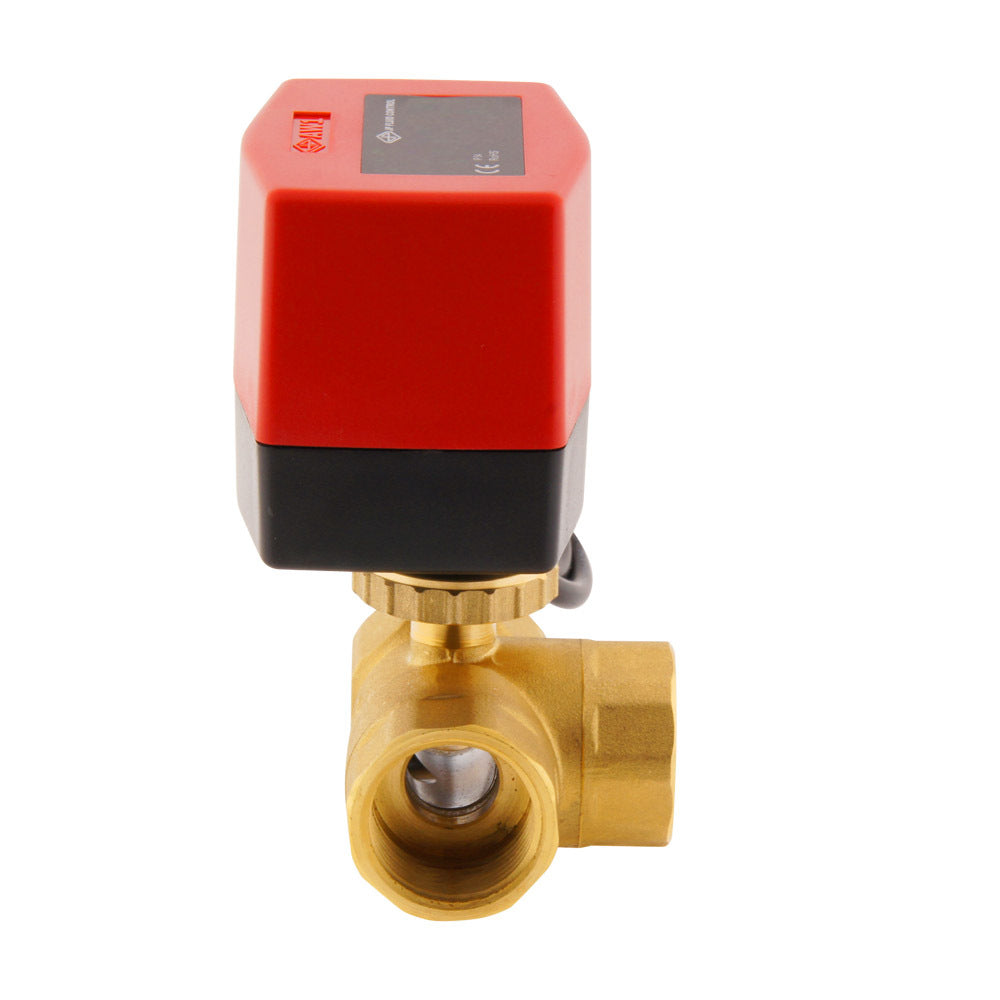

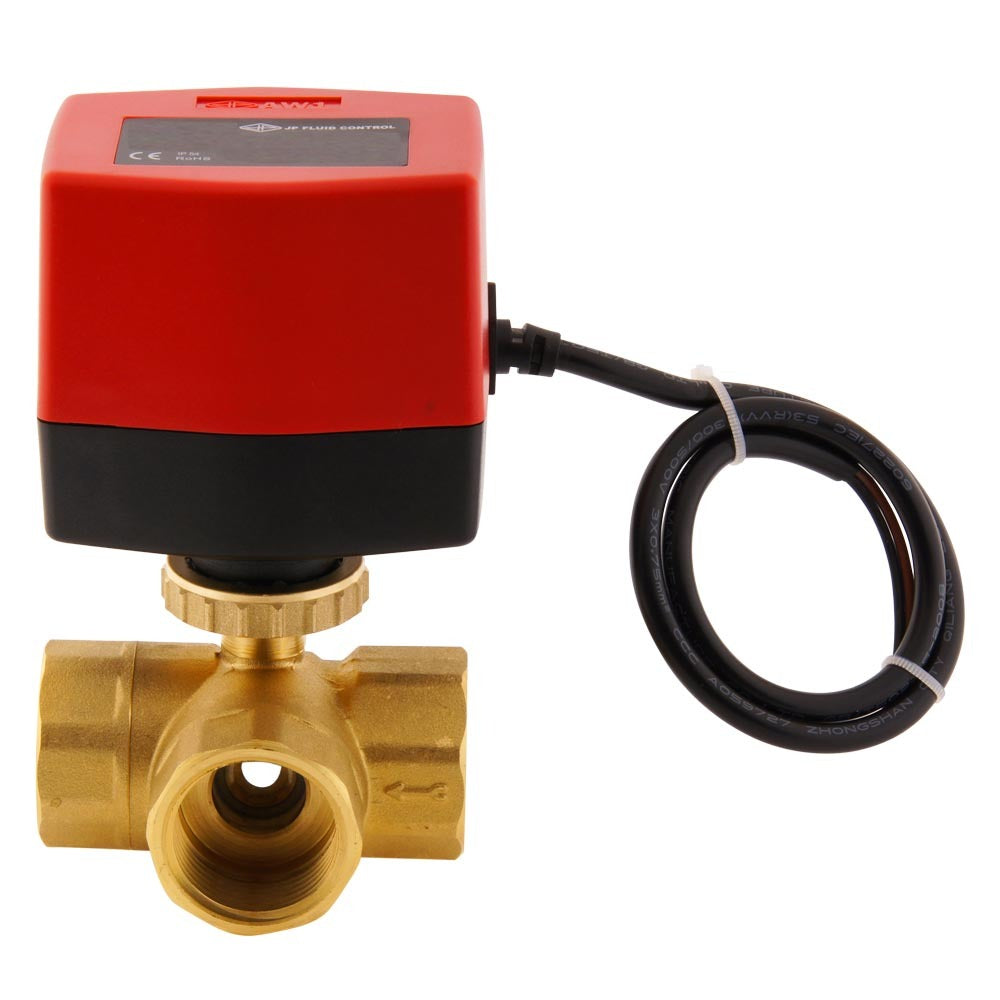

Zeer energiezuinige en robuuste 3-weg JP Fluid Control elektrische kogelkraan om leidingen elektrisch te openen of te sluiten. De klep heeft 1 inch schroefdraad (binnendraad BSPP) en een 24V AC actuator (IP54). Deze klep is geschikt voor vloeistoffen en gassen (-10 tot 110°C) en wordt vaak gebruikt in verwarmingssystemen. Een kogelkraan is minder gevoelig voor vuil dan een magneetklep. Het verdient echter aanbeveling een filter te installeren vóór de klep. Het klephuis is van messing, de kogel is verchroomd en de afdichting is van PTFE (teflon). De doorlaat is 18 mm, de Kv-waarde is 16 (266,7 l/min bij dP=1 bar). De tijd voor het openen of sluiten bedraagt ongeveer 16 seconden. Deze 3/2-weg kogelkraan wordt het best gebruikt om de stroomrichting te veranderen van de ene uitgang naar de andere, niet om de stroom te stoppen.

Installatie

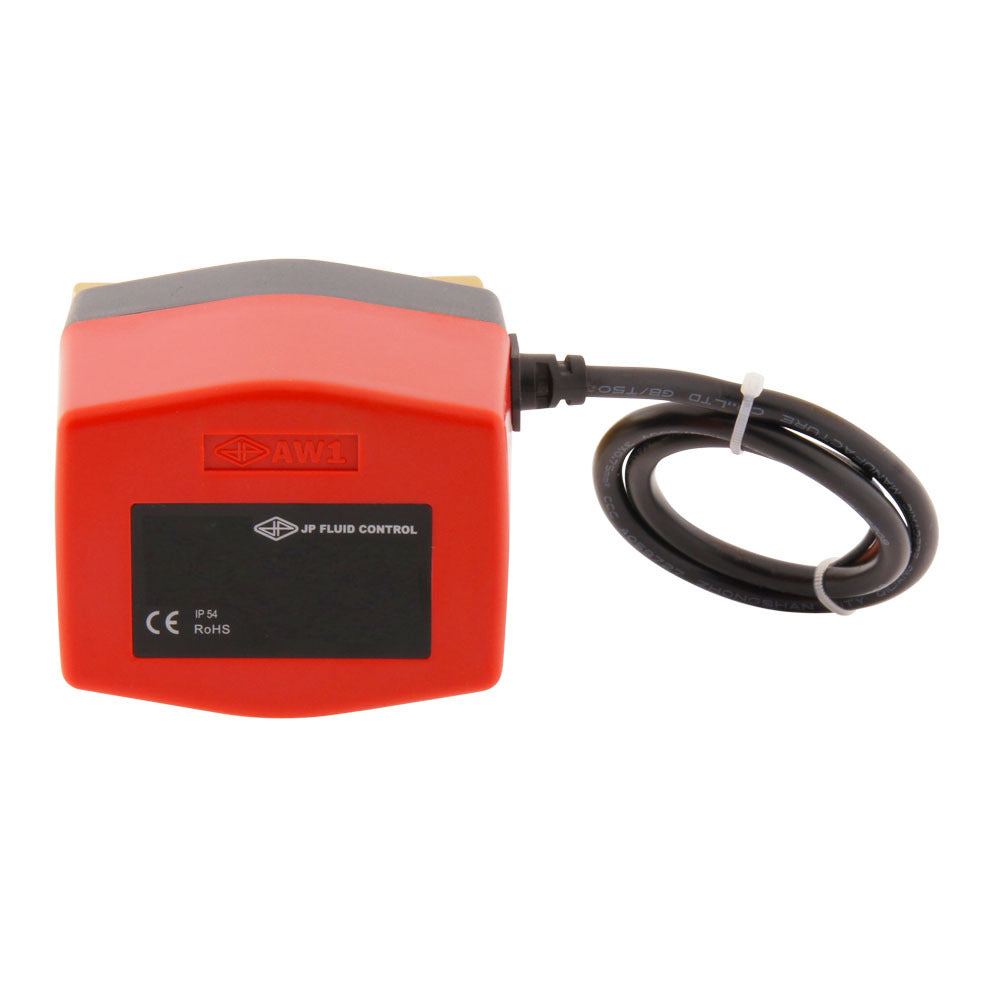

De actuator heeft een 3-draadsaansluiting, en moet worden aangesloten zoals aangegeven in onderstaand schema. De actuator wordt geleverd met een kabel. De actuator heeft een aan/uit-regeling. Dit betekent dat twee draden permanent verbonden zijn met de voeding. Door de besturingsdraad van stroom te voorzien wordt de klep elektrisch geopend, door de besturingsdraad los te koppelen wordt de klep elektrisch gesloten. De actuator bevat eindschakelaars, er wordt alleen energie verbruikt tijdens het openen of sluiten van de klep.

De 3-wegkleppen kunnen op twee verschillende manieren worden aangesloten, zoals aangegeven in onderstaand schema.

Belangrijk

• Let op de kleurcodering van de draden.
• Geschikt voor schone gassen en vloeistoffen, inclusief koud en warm water.
• Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.

Opmerking: dit ventiel is niet geschikt voor droge gassen zoals ongesmeerde perslucht.
