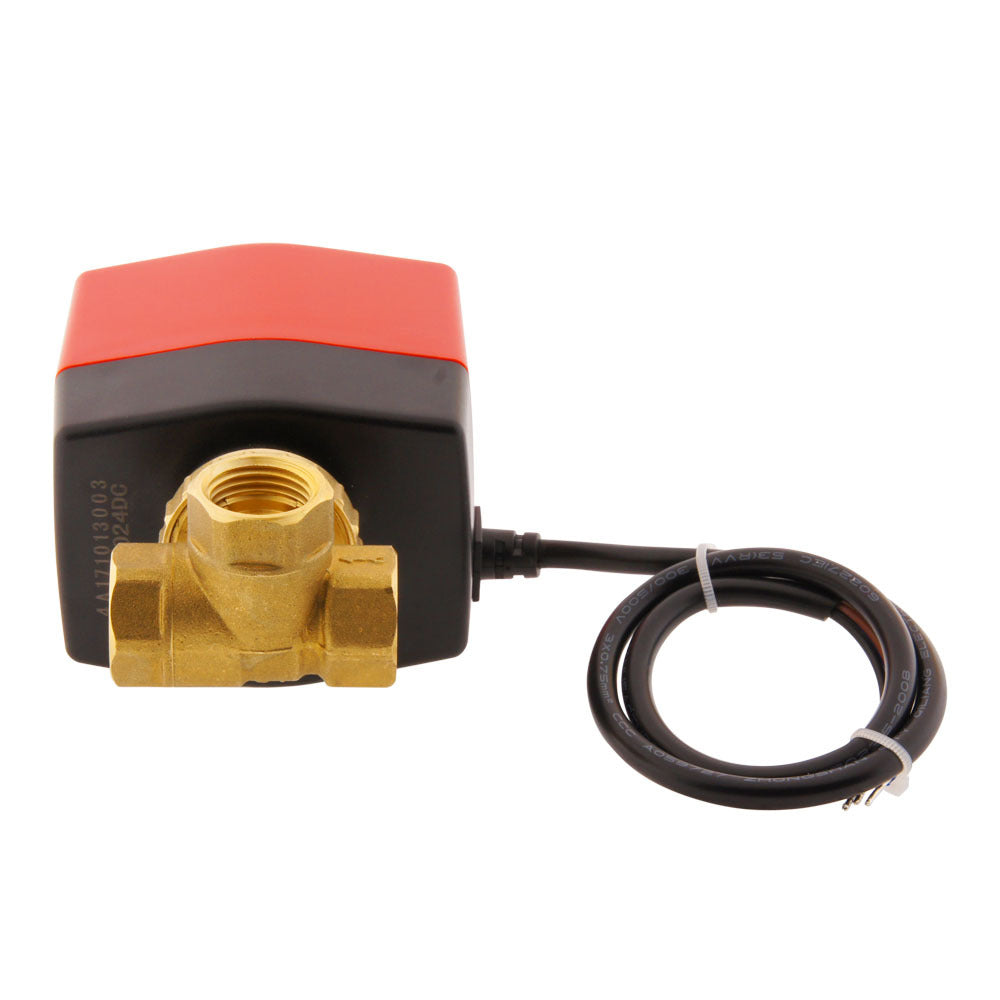

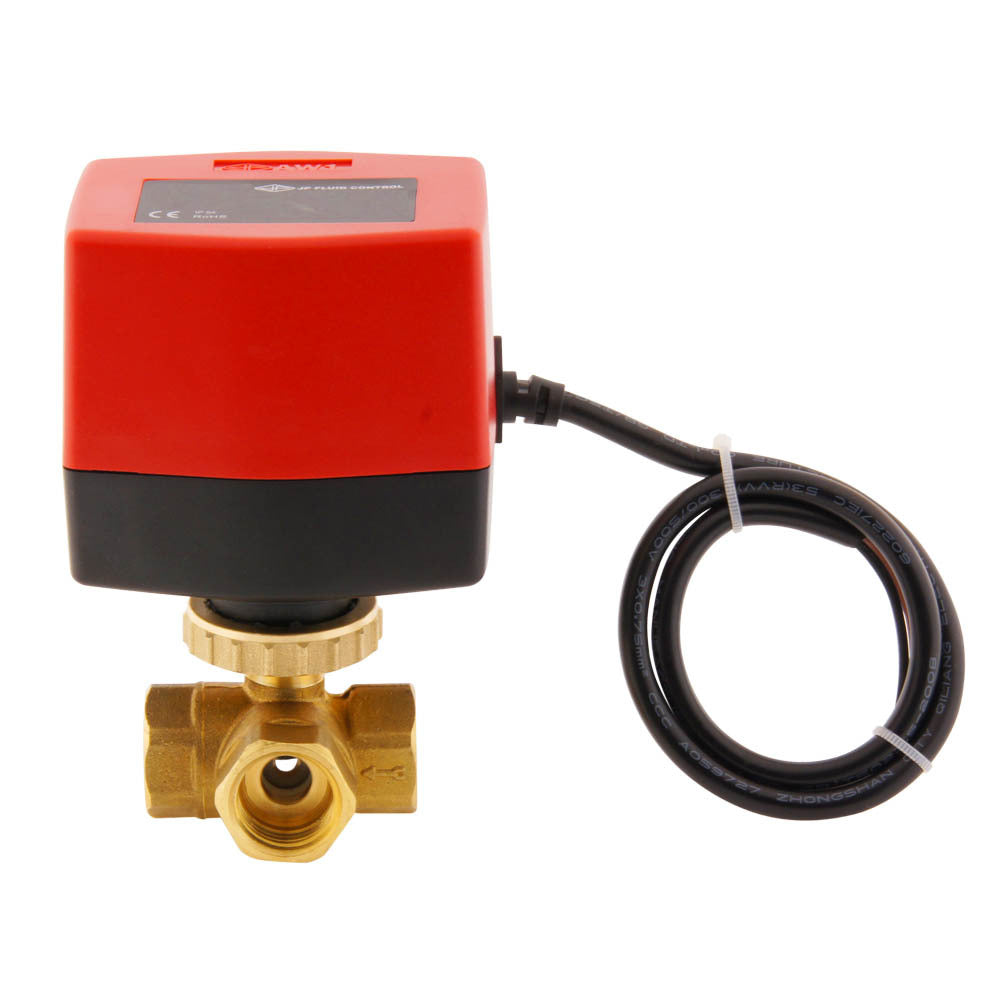

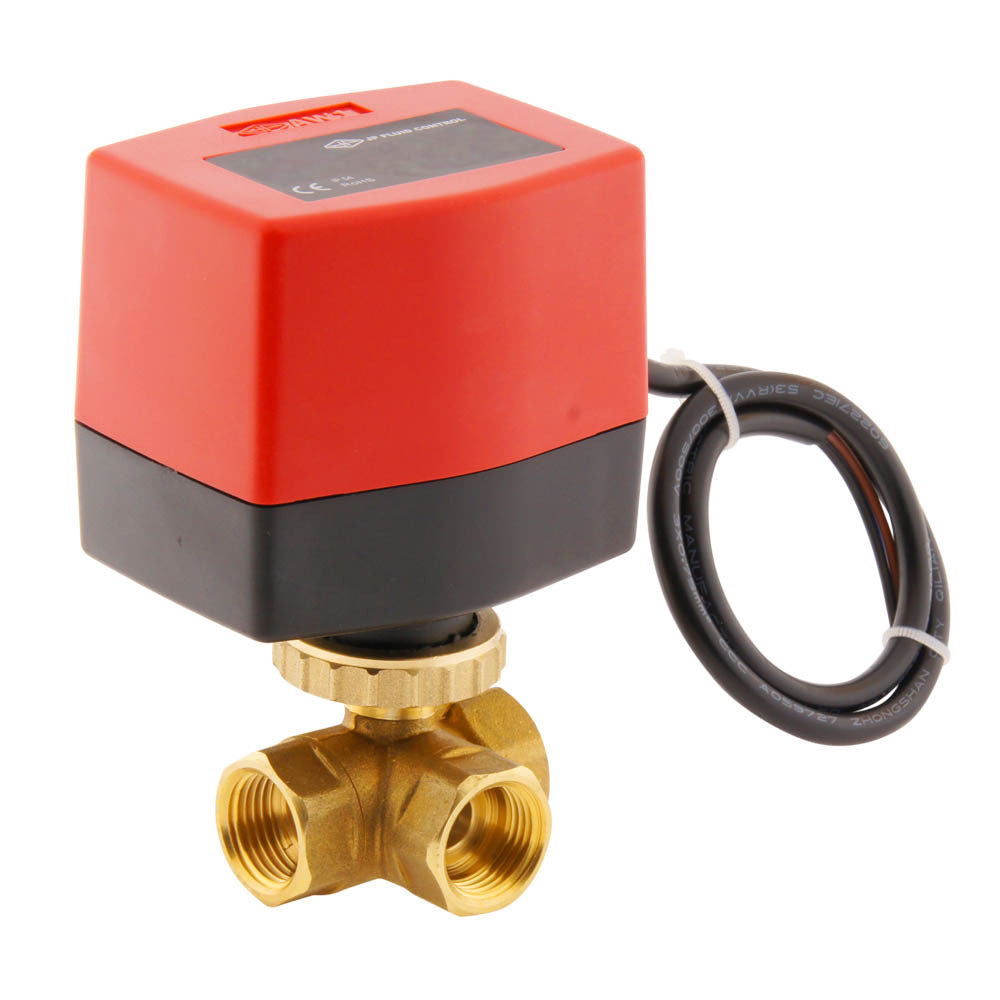

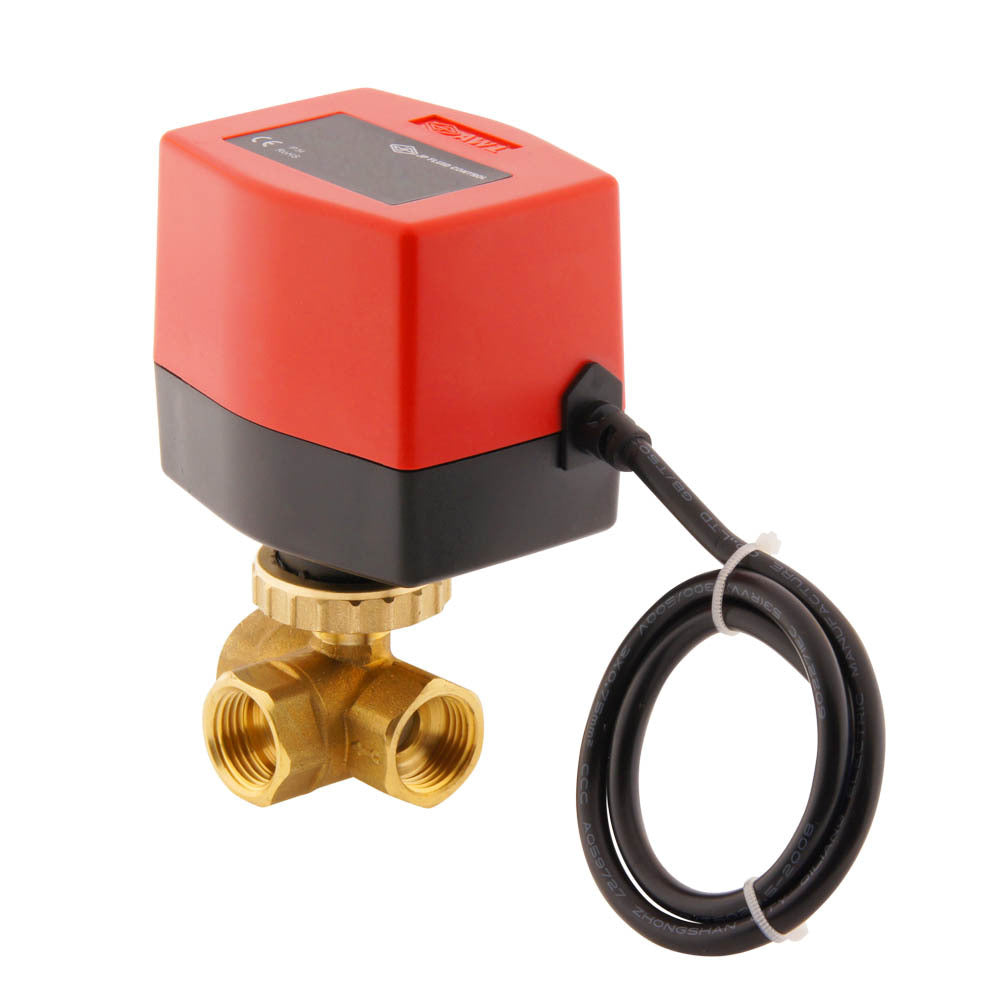

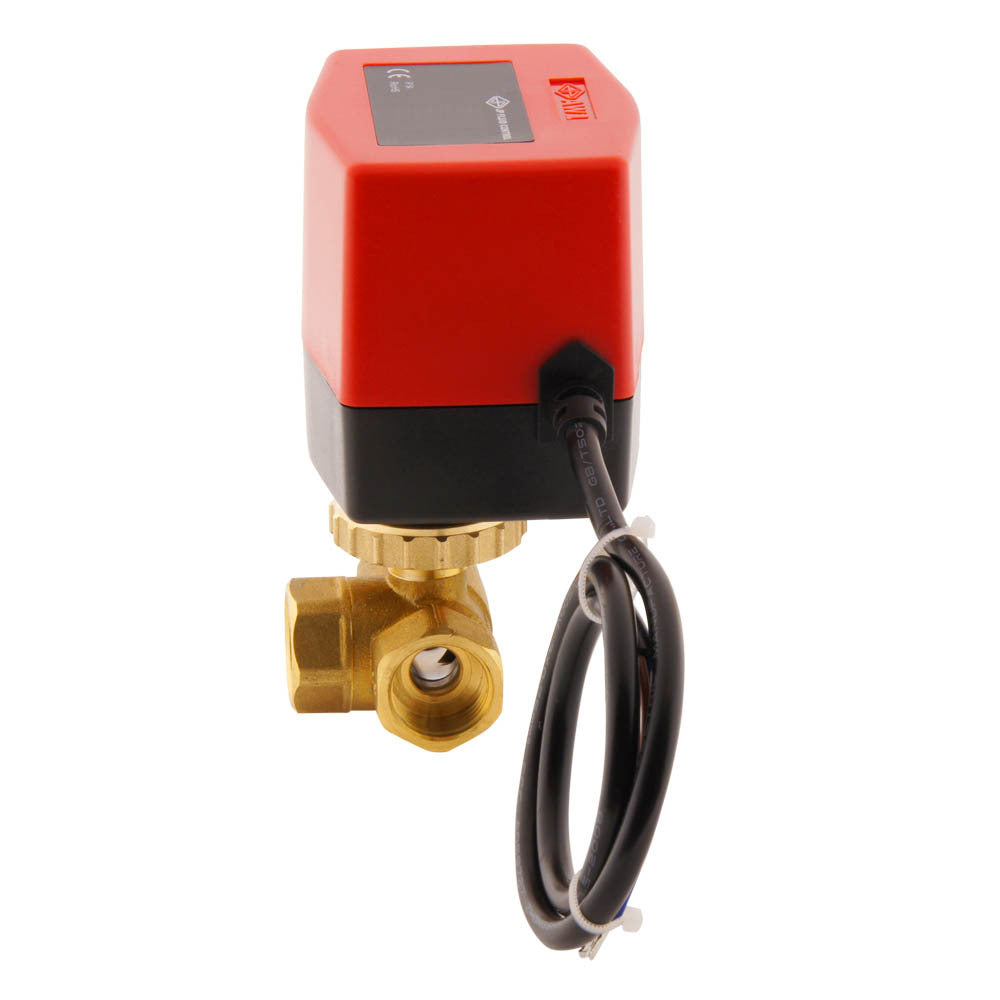

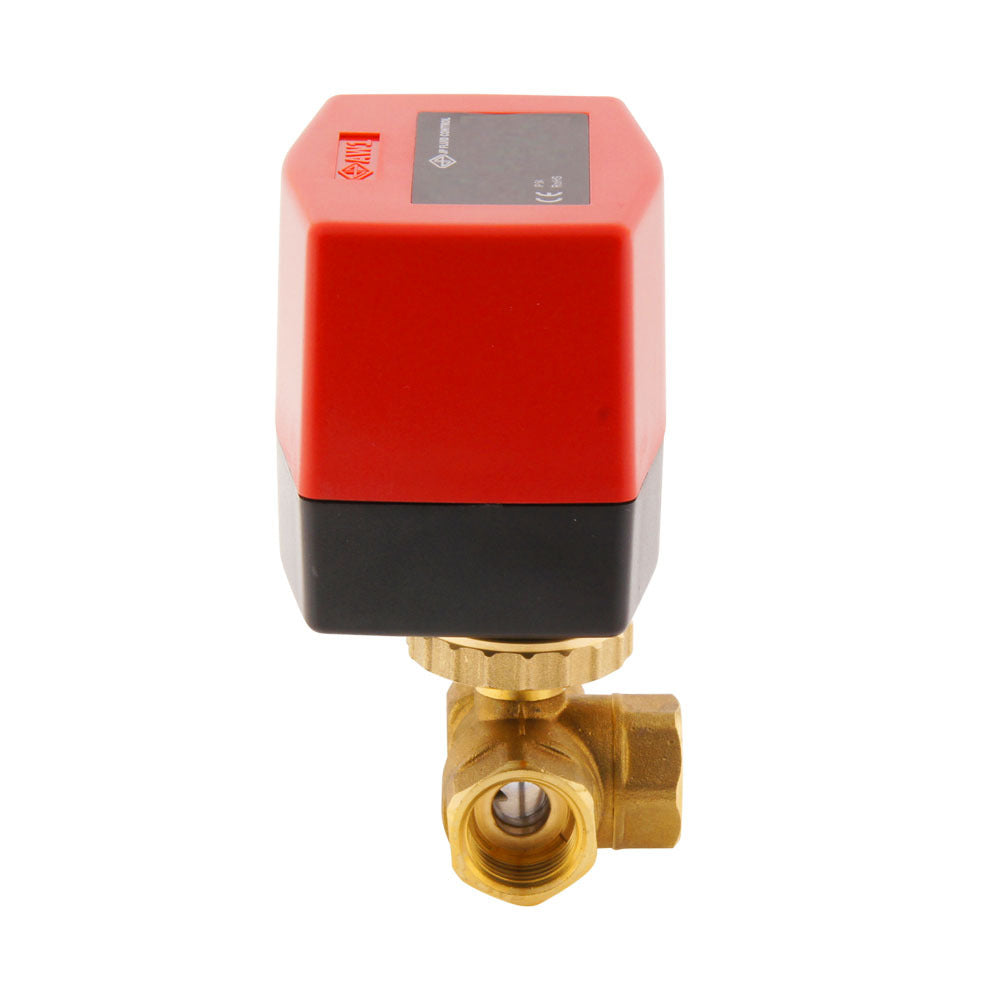

Elektrische Kogelkraan BW3 1/2" 3-weg 230V AC 3-punt
3-weg elektrische kogelkraan met 1/2 inch binnendraad (BSP) en energiezuinige 230V AC aandrijving. Geschikt voor vloeistoffen en gassen (max 110°C) en een druk van 0-10 bar. Geschikt als zoneklep in verwarmingssystemen. De klep heeft een messing behuizing met verchroomde kogel en PTFE klepzittingen. De nominale diameter is 10 mm, de Kv-waarde is 6,4m3/h (106,7 l/min bij dP=1 bar, water). 3-draadsaansluiting (3-punts): neutrale draad en 2 stuurdraden (om te openen/sluiten). De klep opent in 16s.
Inclusief actuator- Normale prijs
- €90,47
- Normale prijs
- €74,77
Beschrijving
Zeer energiezuinige en robuuste 3-weg JP Fluid Control elektrische kogelkraan om leidingen elektrisch te openen of te sluiten. De klep heeft 1/2 inch schroefdraad (binnendraad BSPP) en een 230V AC aandrijving (IP54). Deze klep is geschikt voor vloeistoffen en gassen (-10 tot 110°C) en wordt vaak gebruikt in verwarmingssystemen. Een kogelkraan is minder gevoelig voor vuil dan een magneetklep. Het verdient echter aanbeveling een filter te installeren vóór de klep. Het klephuis is van messing, de kogel is verchroomd en de afdichting is van PTFE (teflon). De doorlaat is 10 mm, de Kv-waarde is 6,4 (106,7 l/min bij dP=1 bar). De tijd voor het openen of sluiten bedraagt ongeveer 16 seconden. Deze 3/2-weg kogelkraan wordt het best gebruikt om de stroomrichting te veranderen van de ene uitgang naar de andere, niet om de stroom te stoppen.
Installatie

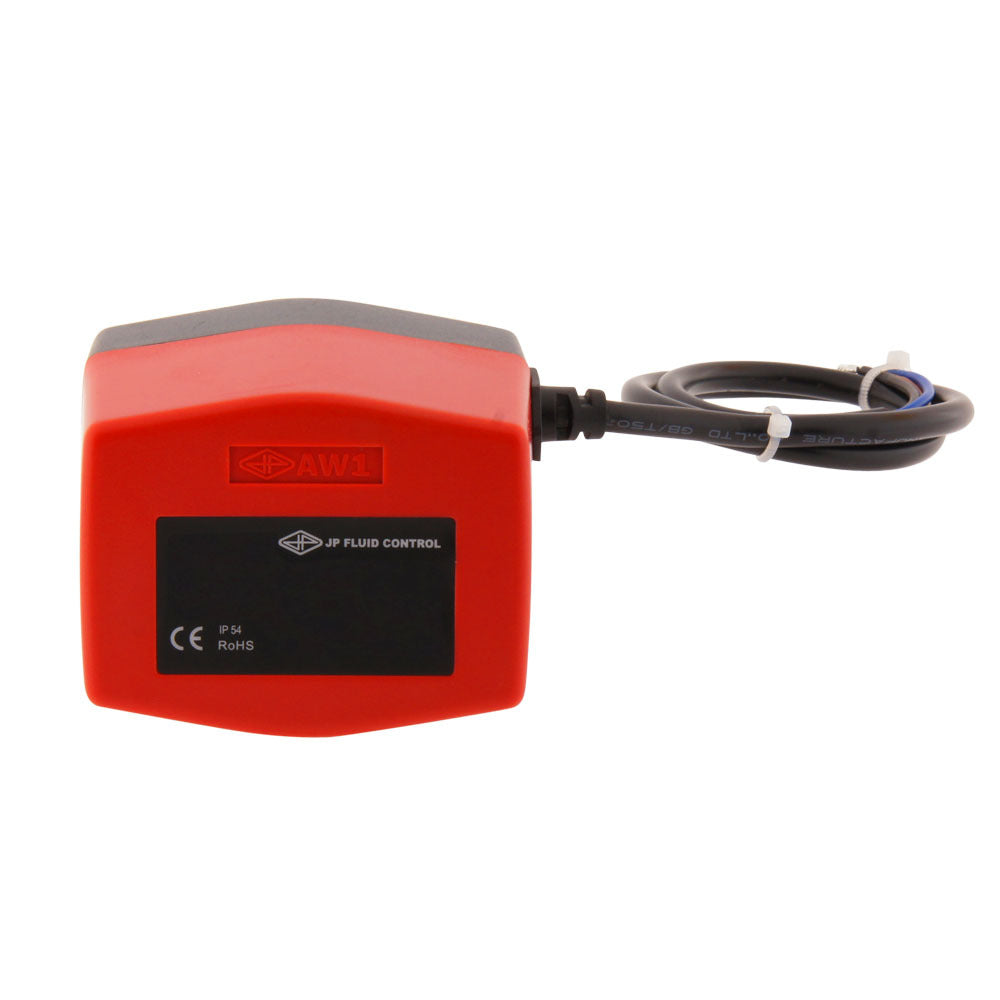

De actuator heeft een 3-draadsaansluiting, en moet worden aangesloten zoals aangegeven in onderstaand schema. De actuator wordt geleverd met een kabel. De actuator heeft een driepuntsbediening. Een draad is permanent verbonden met de nul. De andere twee draden zijn stuurdraden om de bal in beide richtingen te laten draaien (aansluiten op de fase). Let op: sluit nooit de twee besturingsdraden tegelijk aan, dit kan de actuator beschadigen! De aandrijvingen kunnen worden geleverd met een geïntegreerd relais (aan-uit regeling), in dat geval is slechts een besturingsdraad nodig. De actuator bevat eindschakelaars, er wordt alleen energie verbruikt tijdens het openen of sluiten van de klep.
De 3-wegkleppen kunnen op twee verschillende manieren worden aangesloten, zoals aangegeven in onderstaand schema.
Belangrijk:
- Let op de kleurcodering van de draden. Sluit nooit de twee besturingsdraden tegelijkertijd aan, want dan wordt de aandrijving beschadigd.
- Geschikt voor schone gassen en vloeistoffen, inclusief koud en warm water.
- Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.
Opmerking: dit ventiel is niet geschikt voor droge gassen zoals ongesmeerde perslucht.
