Referentie: BW2-034-AW1-024AC
Merk: JP Fluid Control

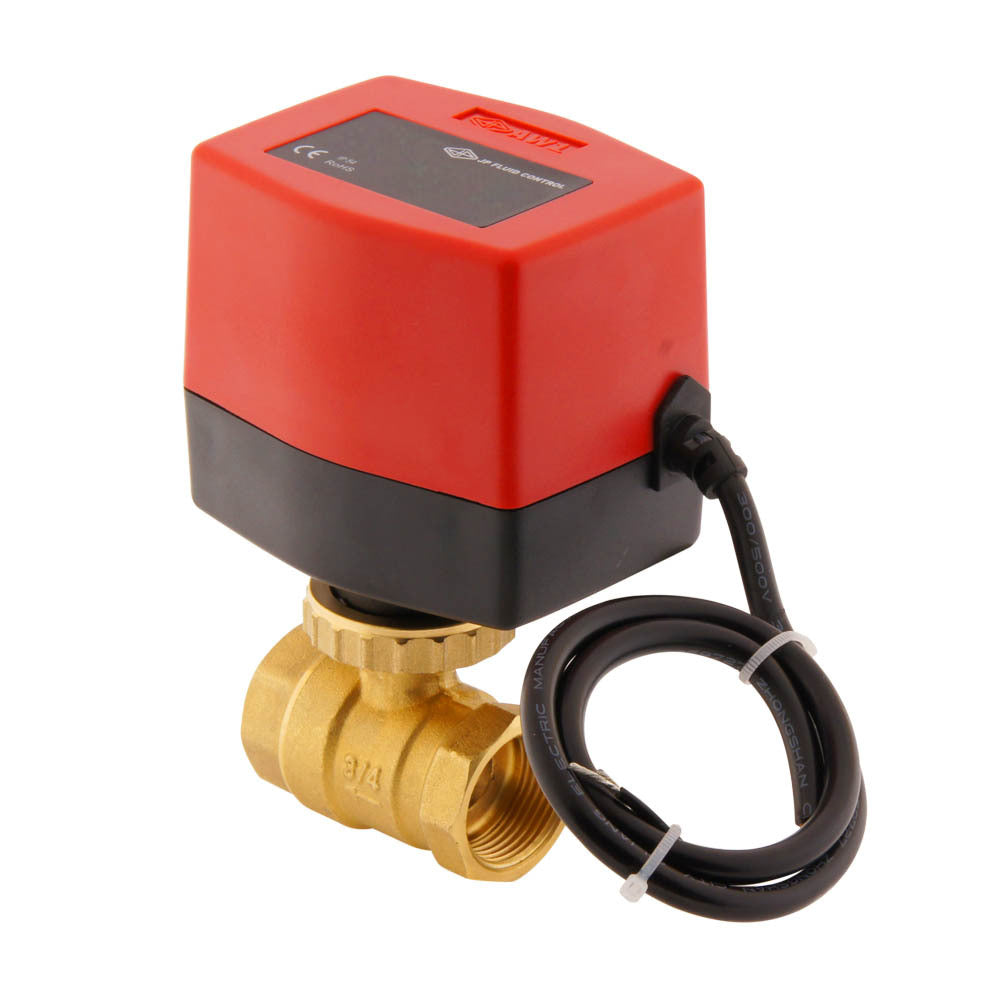

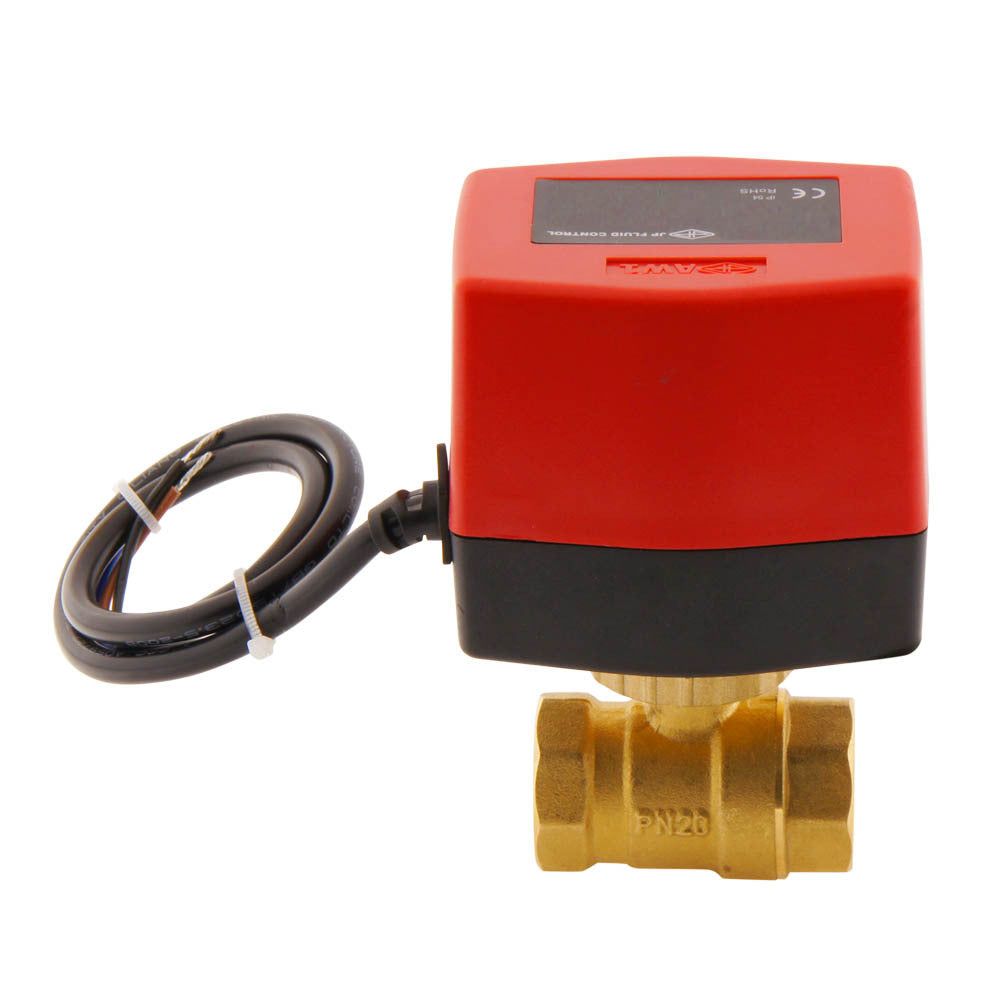

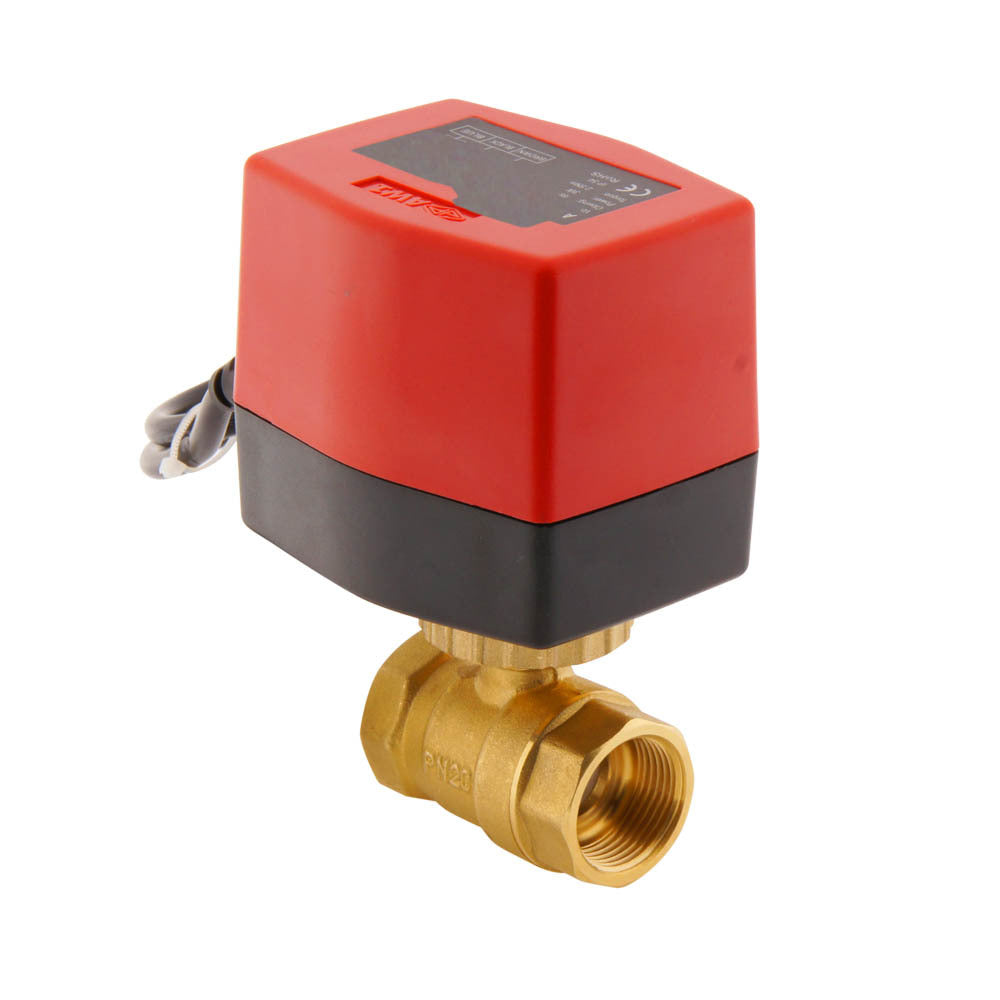

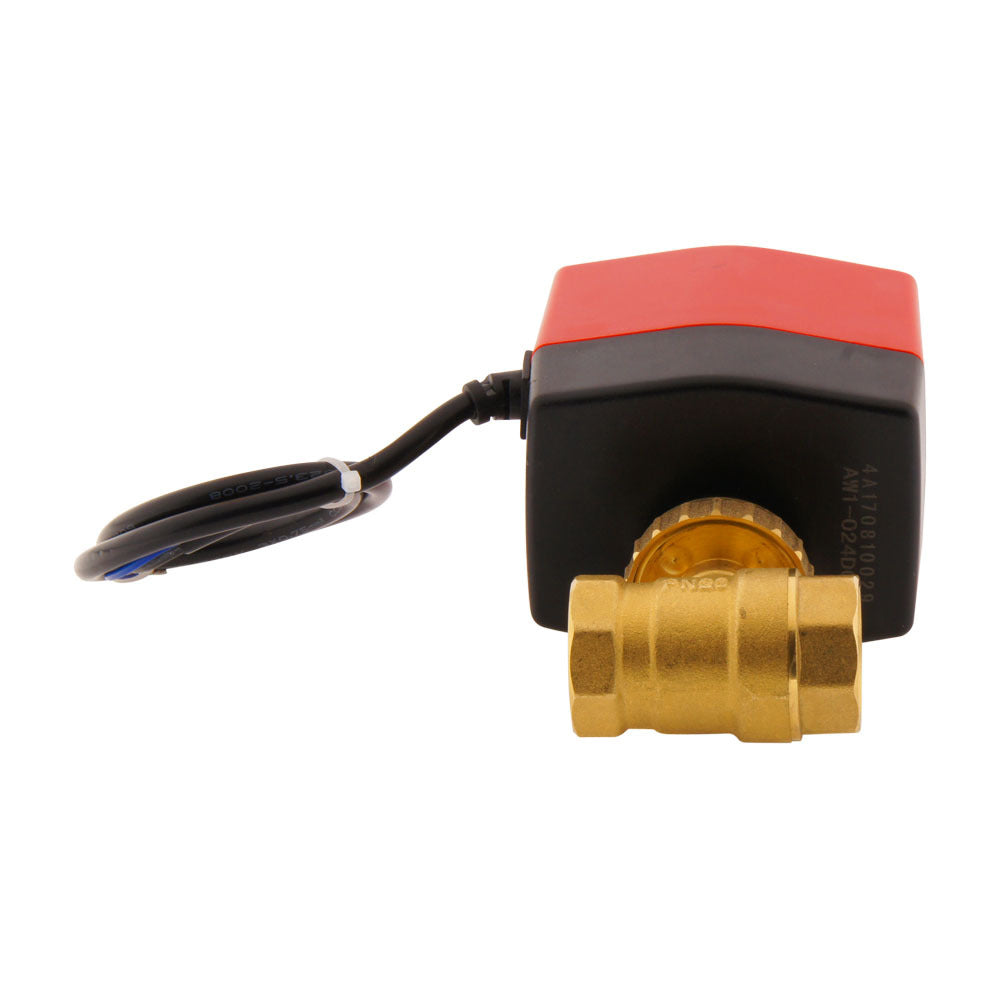

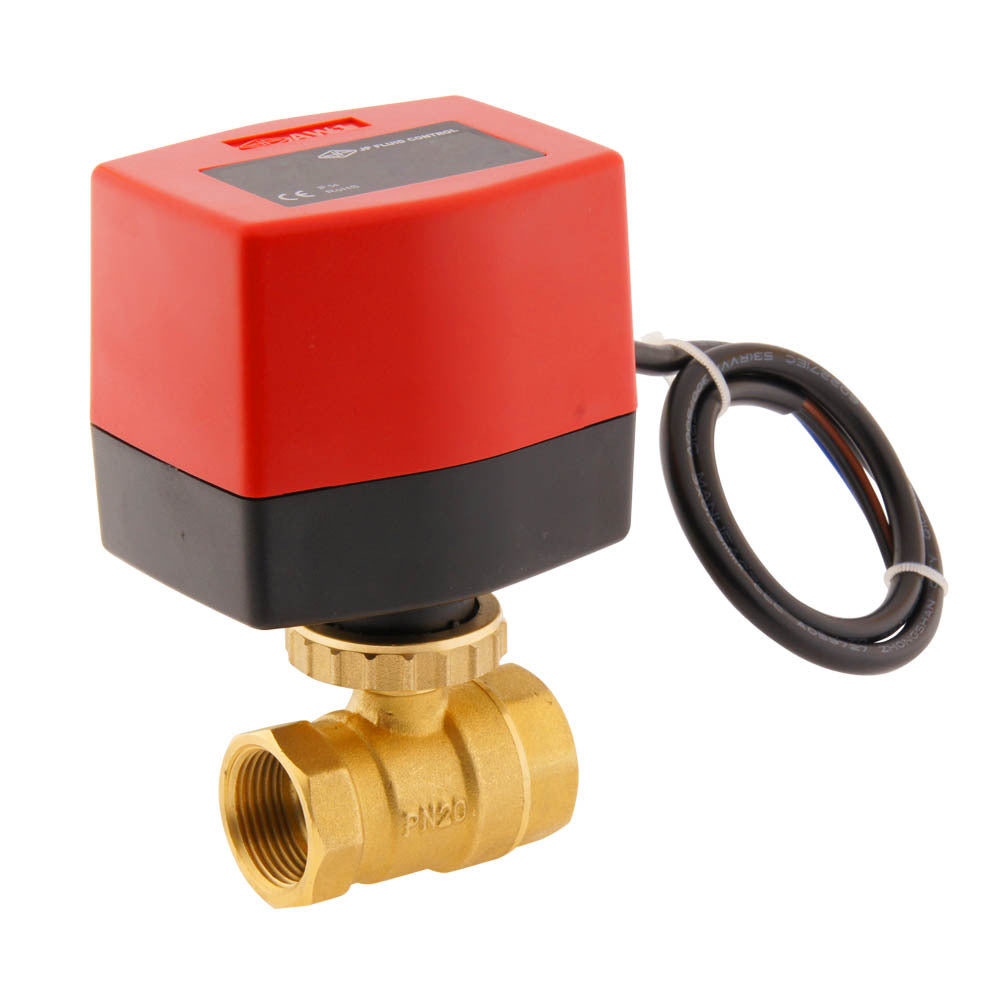

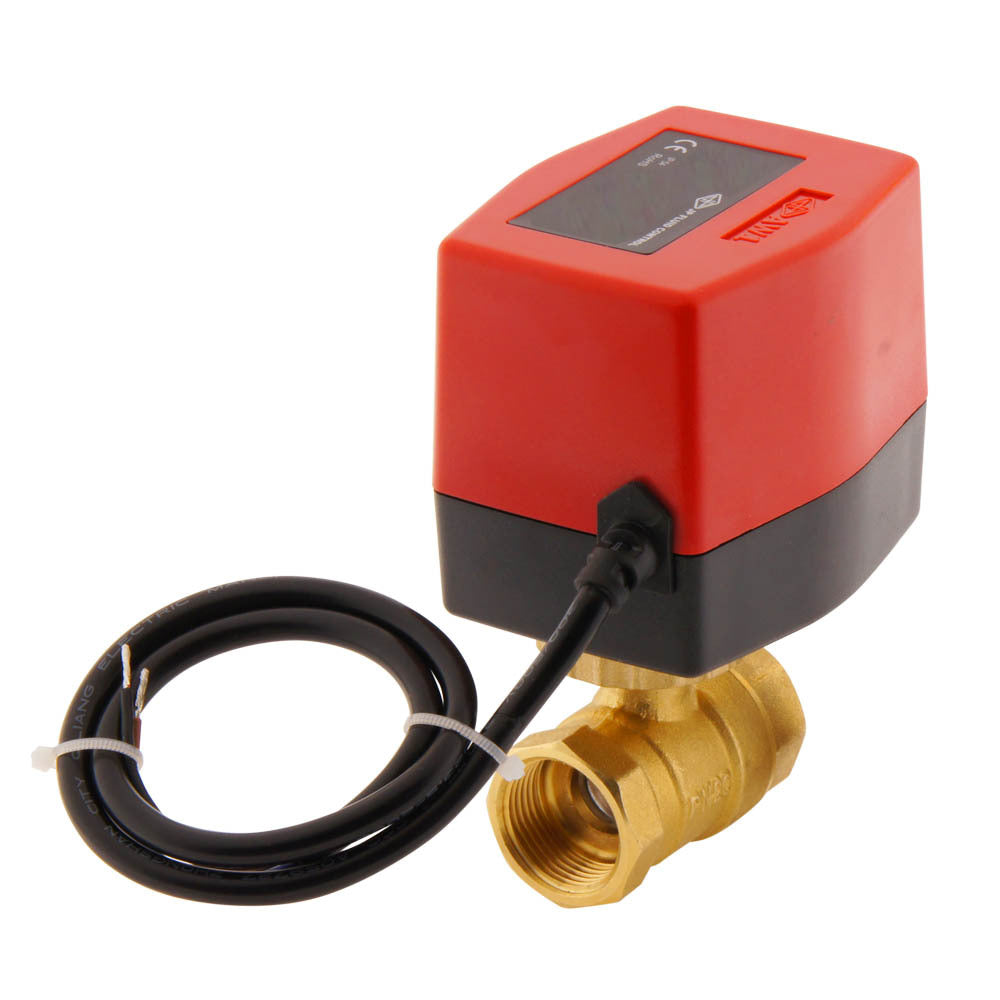

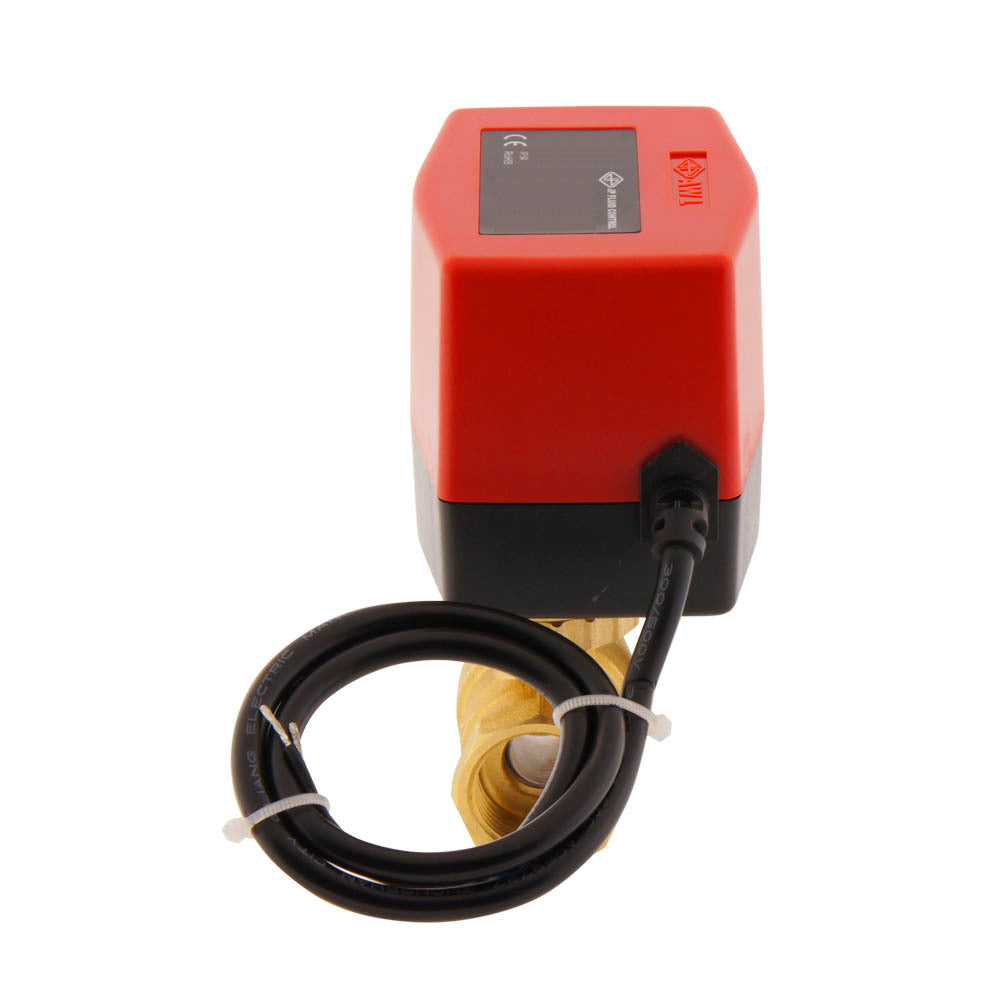

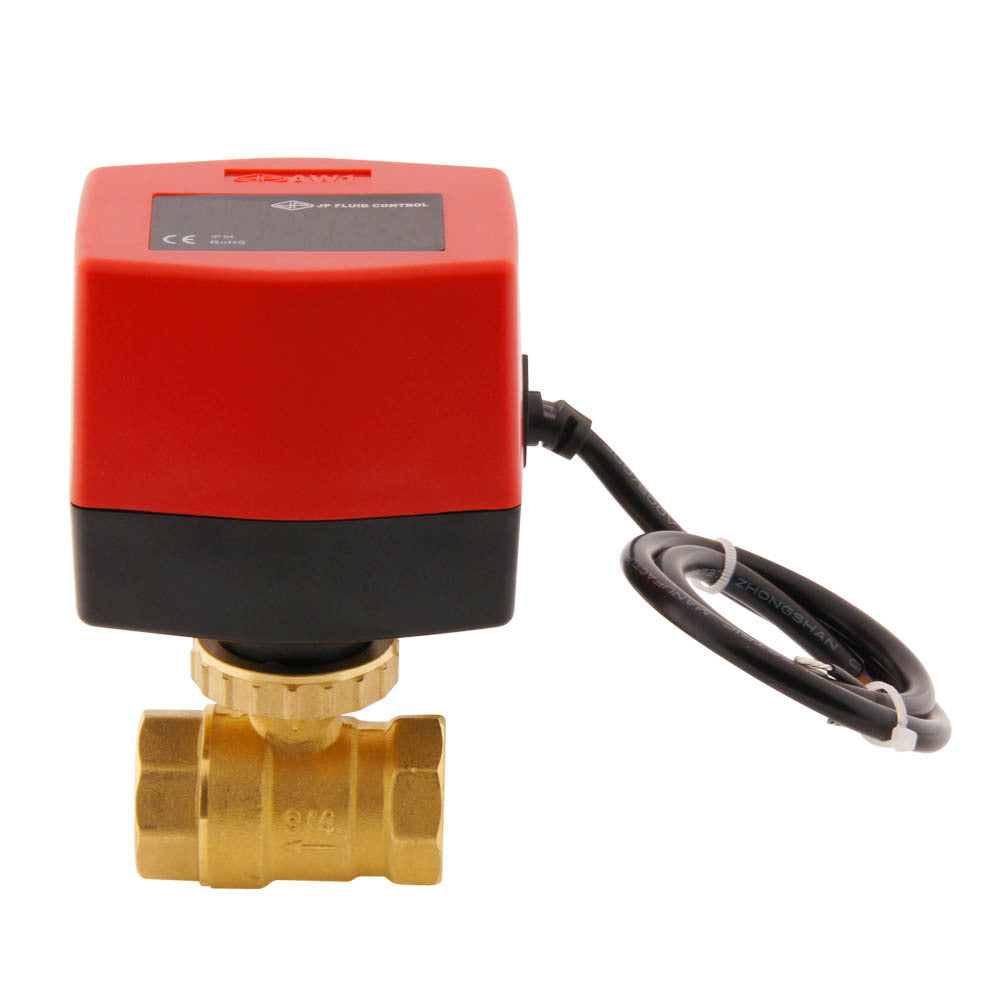

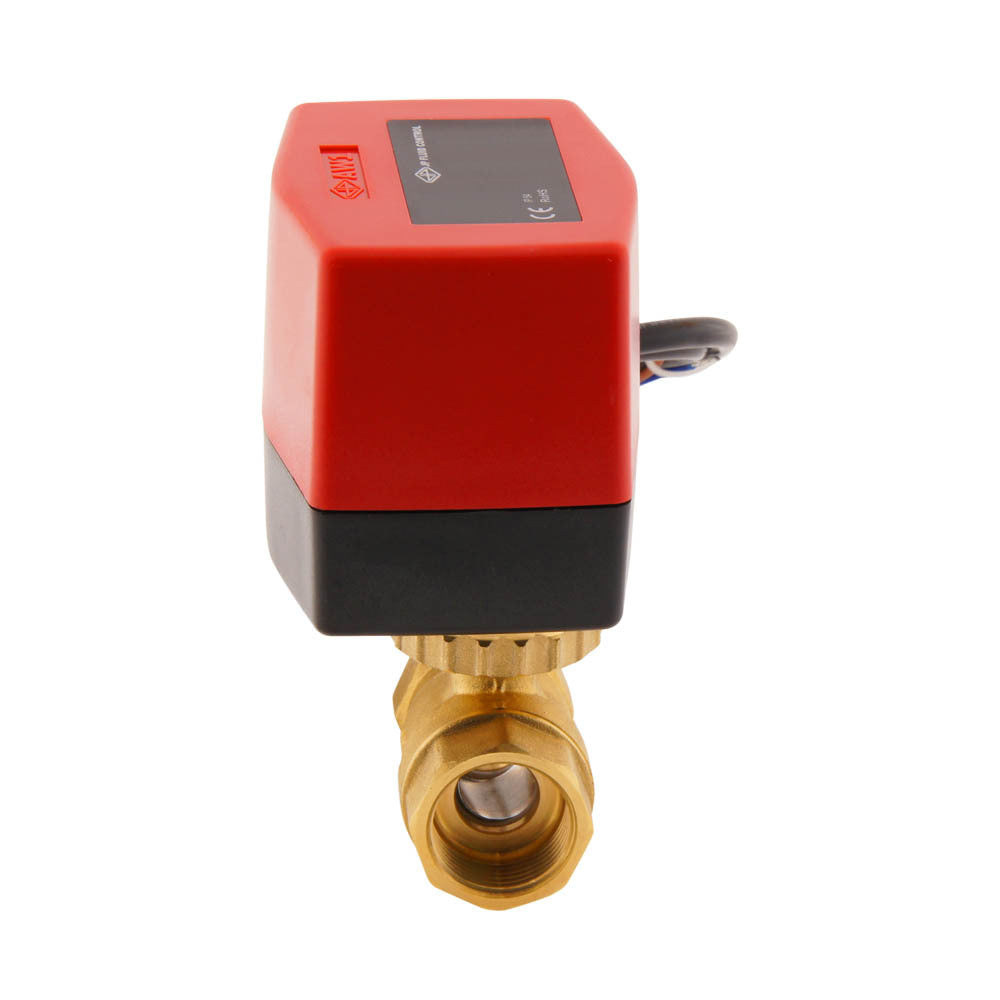

2-weg elektrische kogelkraan met 3/4 inch binnendraad (BSP) en energiezuinige 24V AC actuator. Geschikt voor vloeistoffen en gassen (max 110°C) en een druk van 0-10 bar. Geschikt als zoneklep in verwarmingssystemen. De klep heeft een messing behuizing met verchroomde kogel en PTFE klepzittingen. De nominale diameter is 15 mm, de Kv-waarde is 21m3/h (350 l/min bij dP=1 bar, water). 3-draadsaansluiting (3-punts): neutrale draad en 2 stuurdraden (om te openen/sluiten). De klep opent in 16s.

Inclusief actuator
Bekijk alle
Normale prijs
€85,76
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€70,88
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 72 stuks is er een langere levertijd van 0 dagen. Maximaal 122 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Zeer energiezuinige en robuuste 2-weg JP Fluid Control elektrische kogelkraan om leidingen elektrisch te openen of te sluiten. De klep heeft 3/4 inch schroefdraad (binnendraad BSPP) en een 24V AC actuator (IP54). Deze klep is geschikt voor vloeistoffen en gassen (-10 tot 110°C) en wordt vaak gebruikt in verwarmingssystemen. Een kogelkraan is minder gevoelig voor vuil dan een magneetklep. Het verdient echter aanbeveling een filter te installeren vóór de klep. Het klephuis is van messing, de kogel is verchroomd en de afdichting is van PTFE (teflon). De doorlaat is 15 mm, de Kv-waarde is 21 (350 l/min bij dP=1 bar). De tijd voor het openen of sluiten bedraagt ongeveer 16 seconden.

Installatie

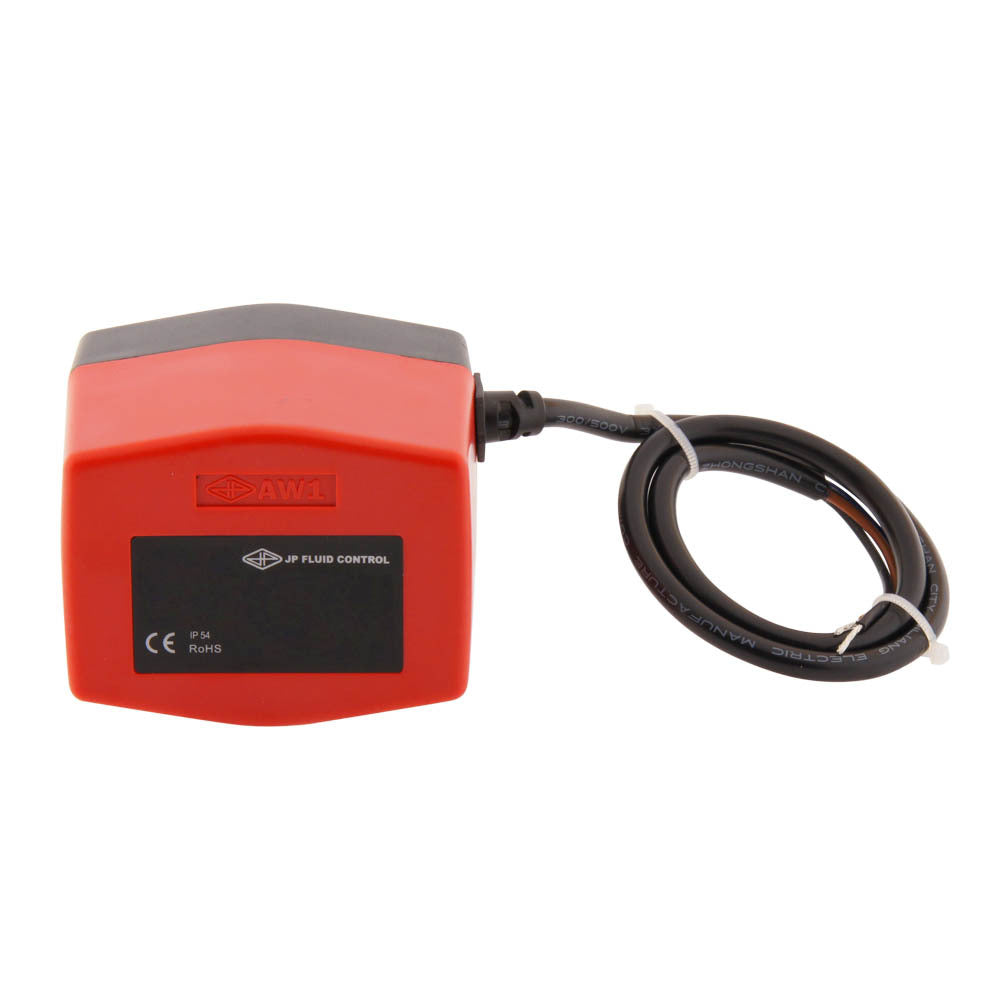

De actuator heeft een 3-draadsaansluiting, en moet worden aangesloten zoals aangegeven in onderstaand schema. De actuator wordt geleverd met een kabel. De actuator heeft een driepuntsbediening. Een draad is permanent verbonden met de nul. De andere twee draden zijn stuurdraden om de bal in beide richtingen te laten draaien (aansluiten op de fase). Let op: sluit nooit de twee besturingsdraden tegelijk aan, dit kan de actuator beschadigen! De aandrijvingen kunnen worden geleverd met een geïntegreerd relais (aan-uit regeling), in dat geval is slechts een besturingsdraad nodig. De actuator bevat eindschakelaars, er wordt alleen energie verbruikt tijdens het openen of sluiten van de klep.


Belangrijk:

  • Let op de kleurcodering van de draden. Sluit nooit de twee besturingsdraden tegelijkertijd aan, want dan wordt de aandrijving beschadigd.
  • Geschikt voor schone gassen en vloeistoffen, inclusief koud en warm water.
  • Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.

Opmerking: dit ventiel is niet geschikt voor droge gassen zoals ongesmeerde perslucht.
