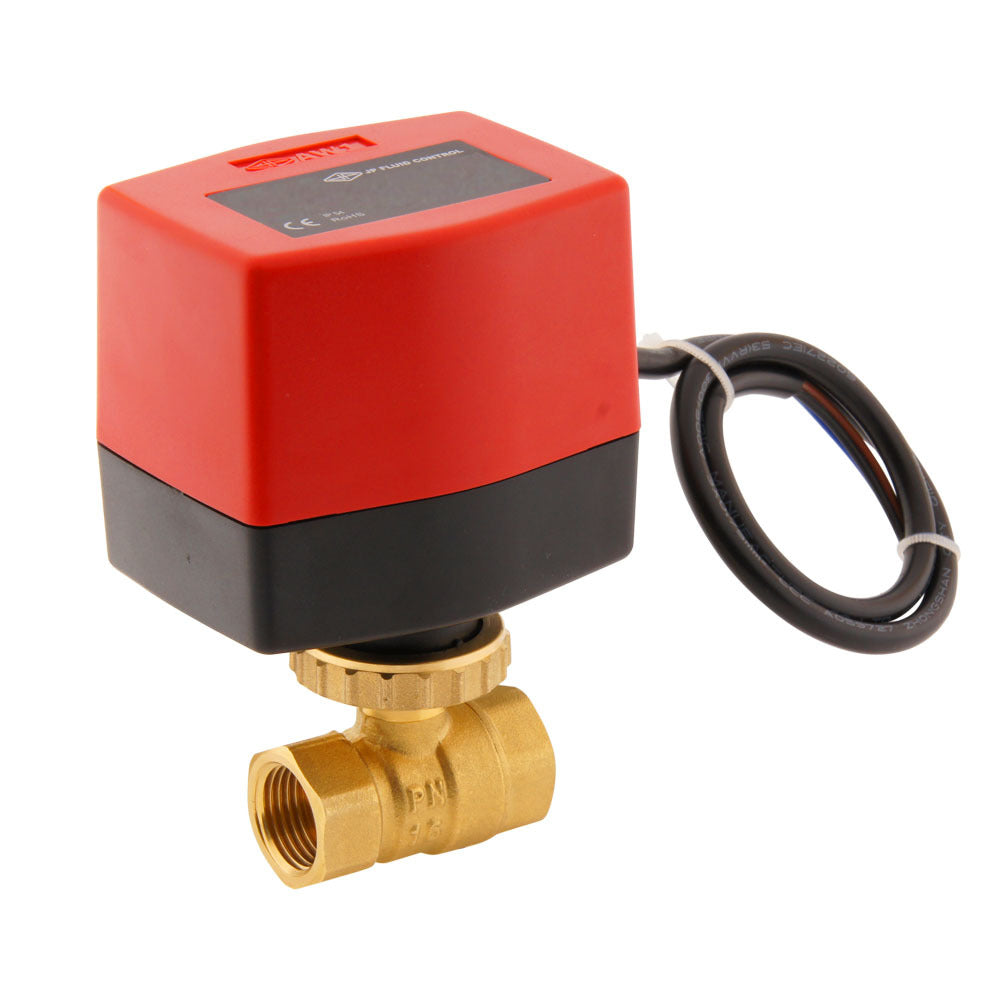

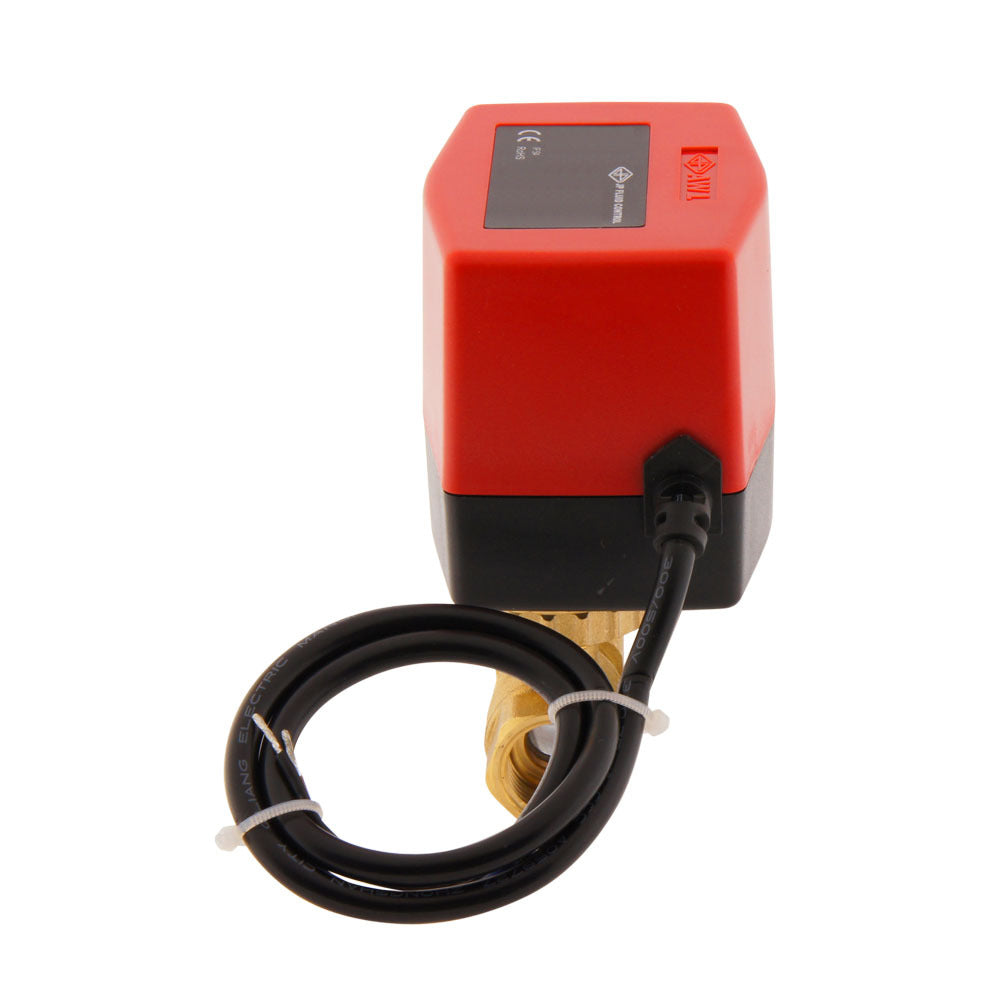

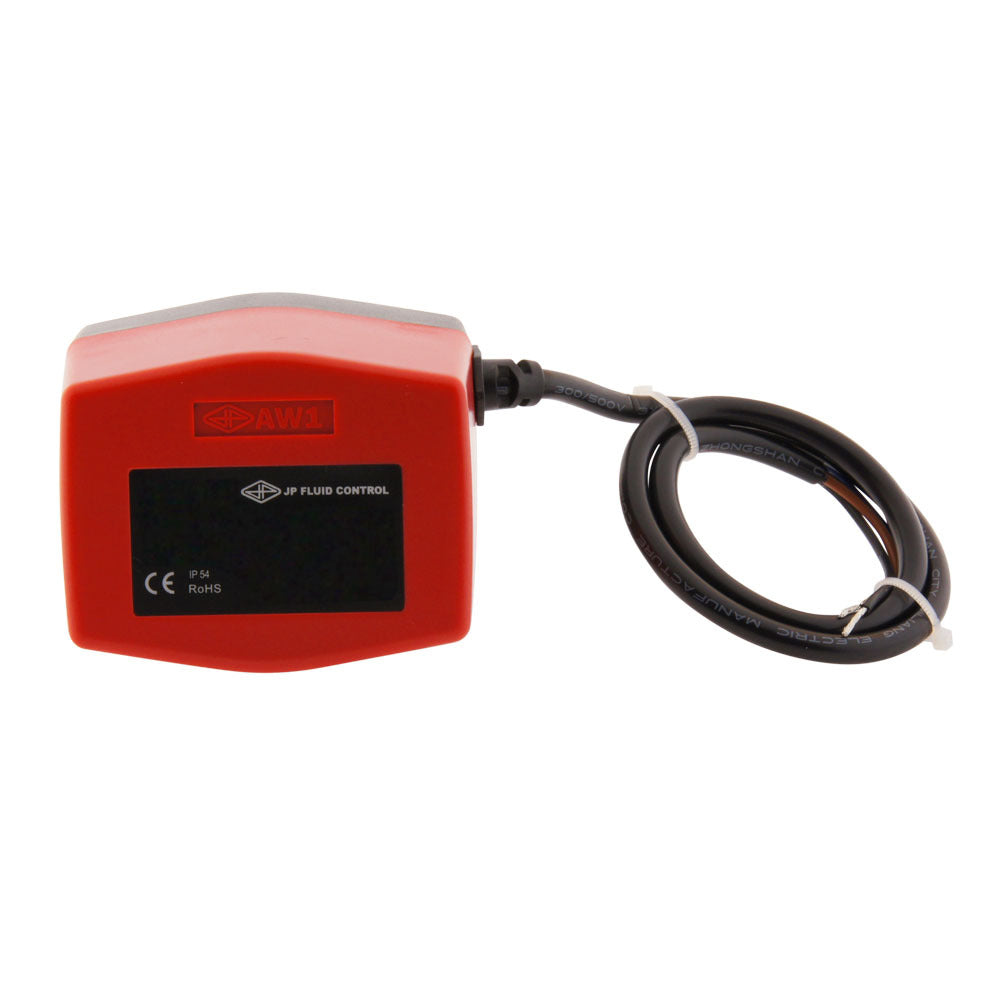

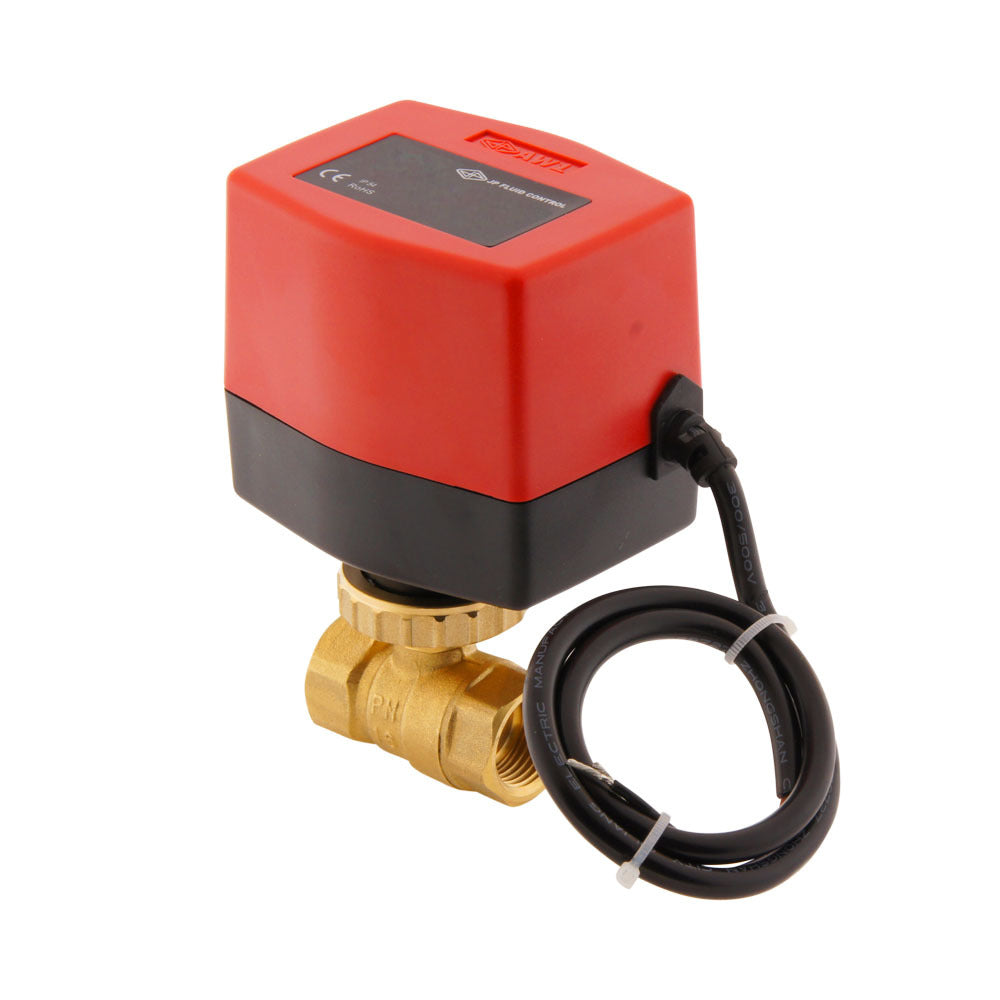

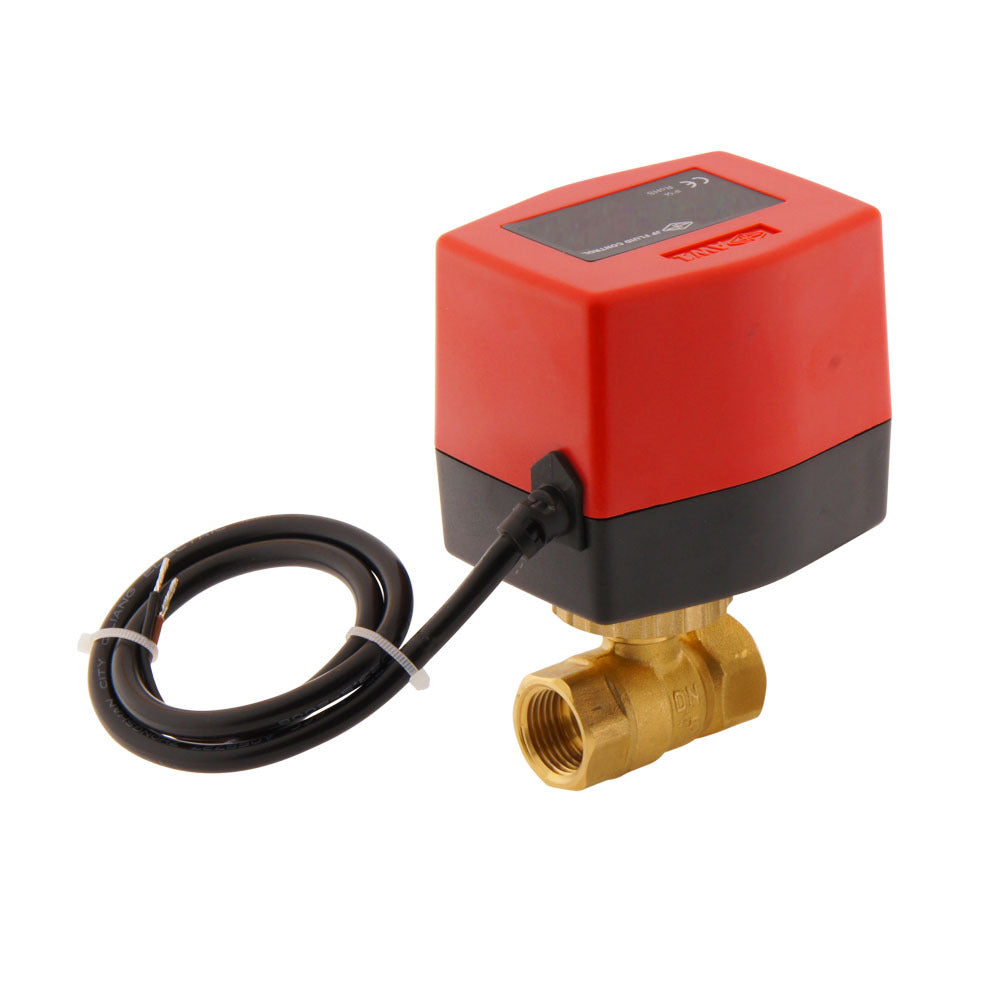

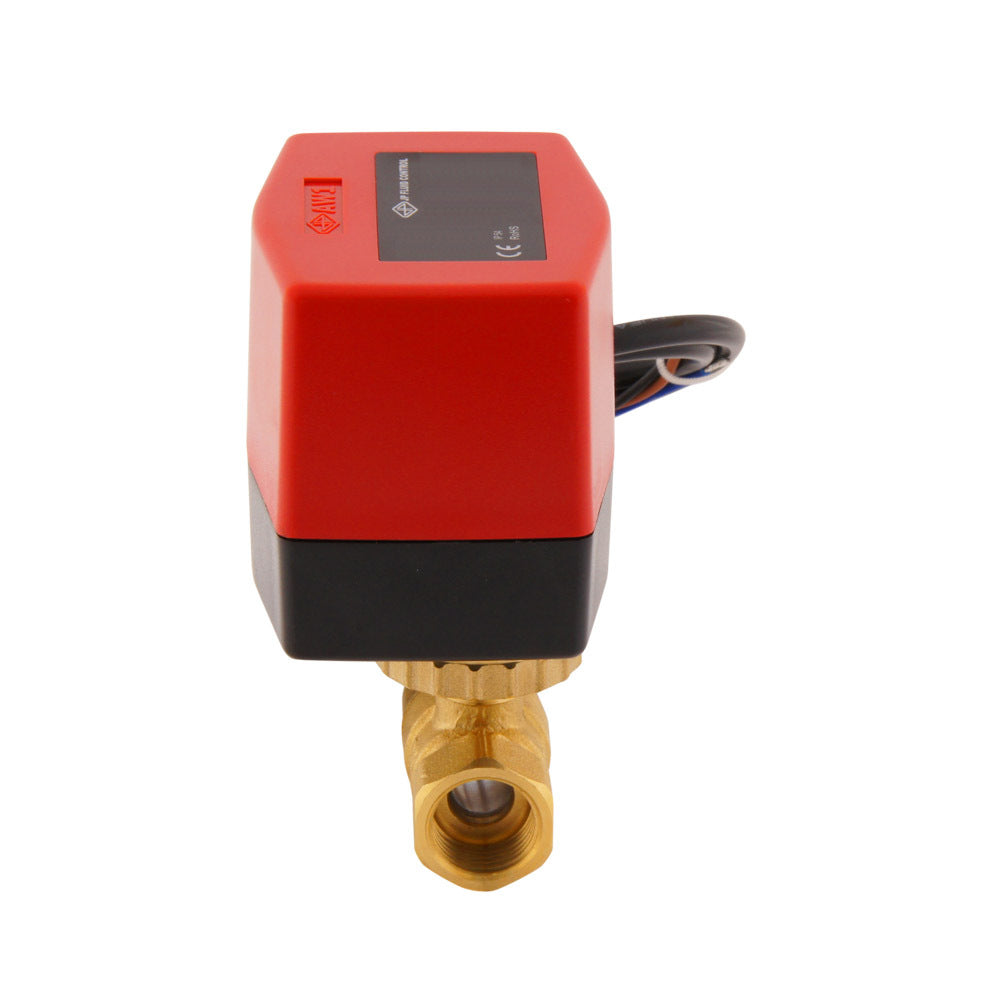

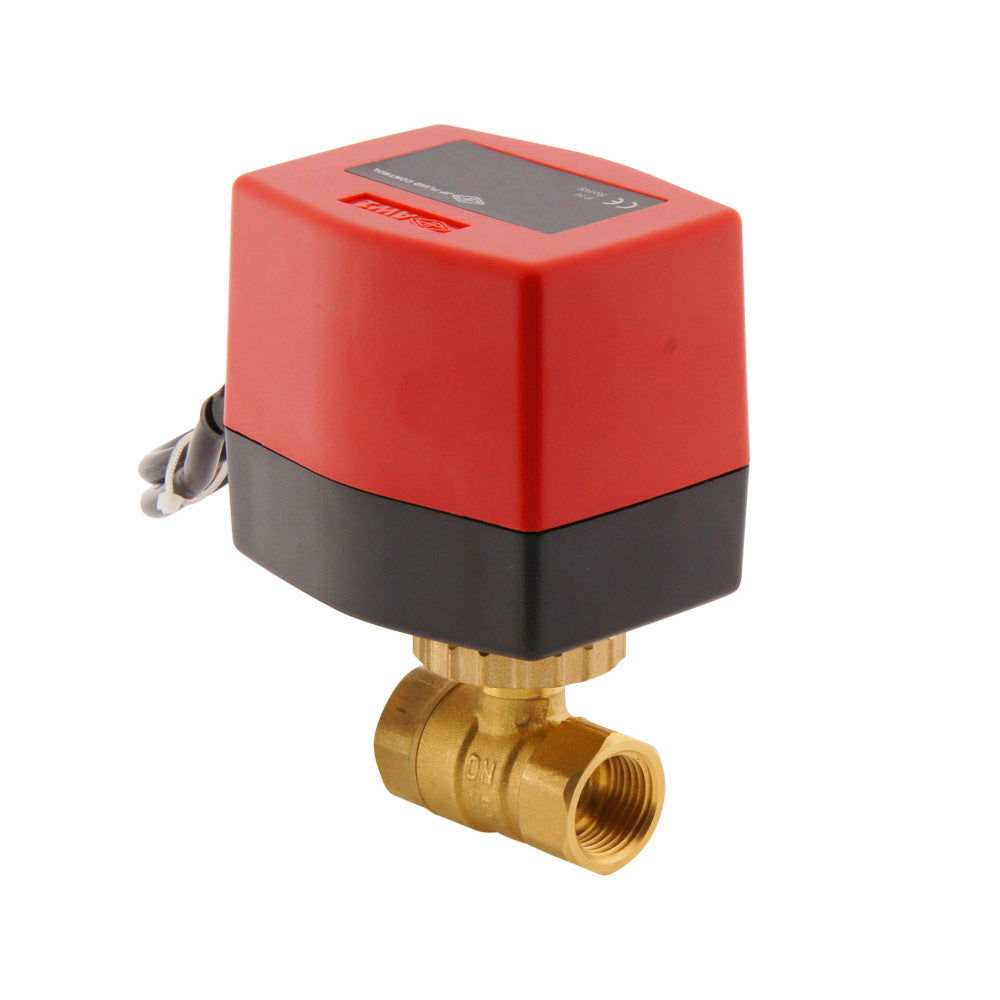

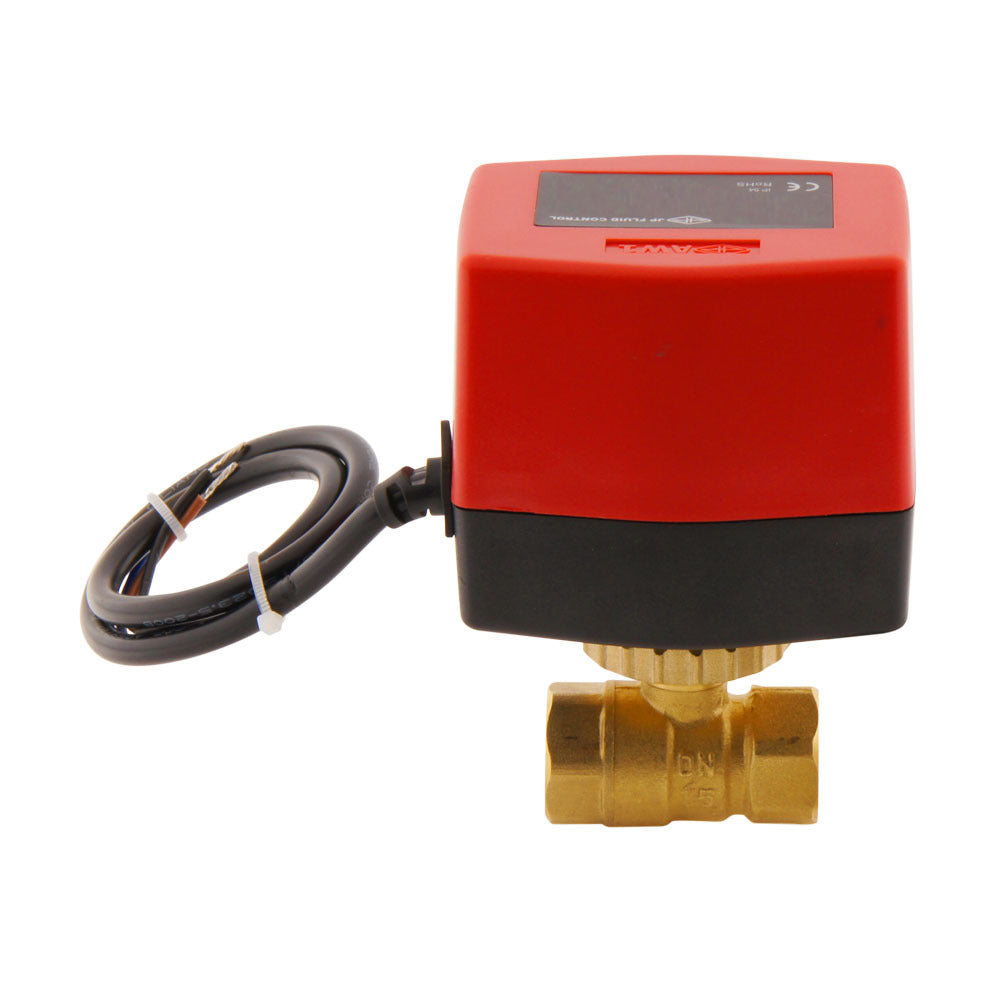

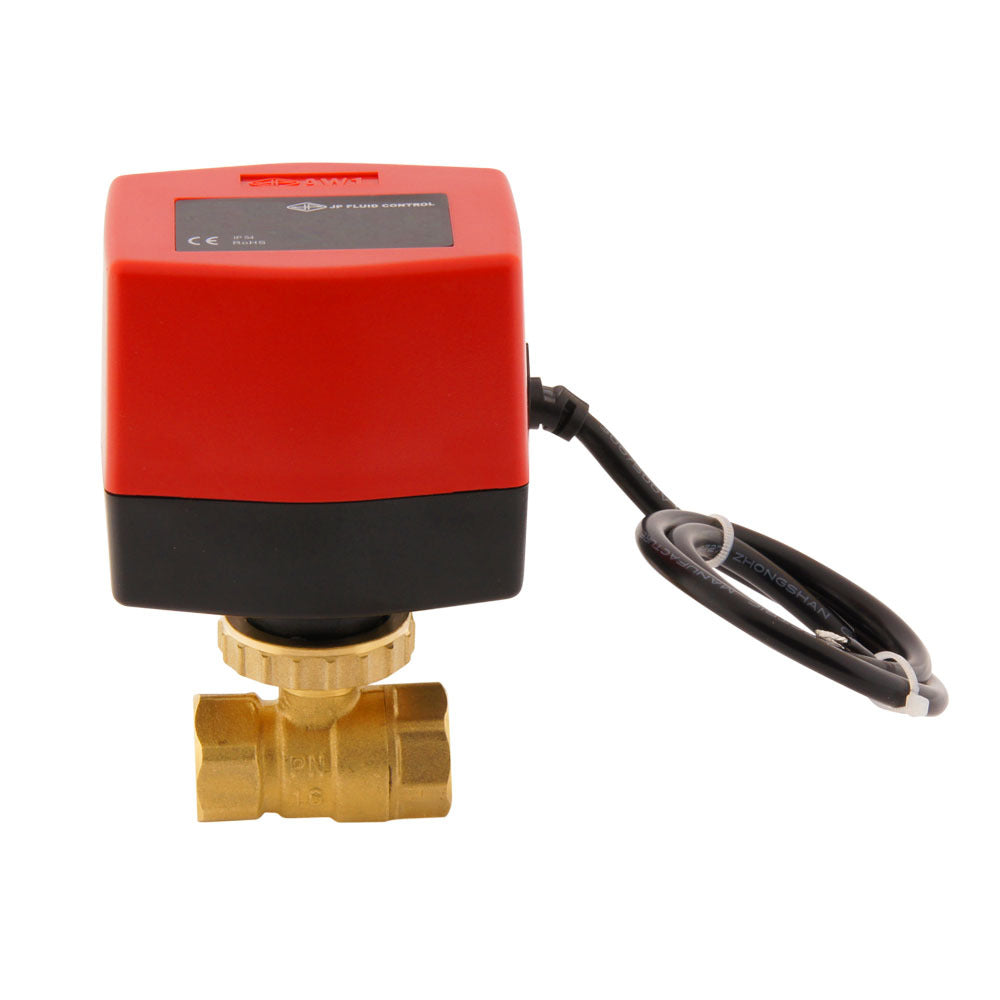

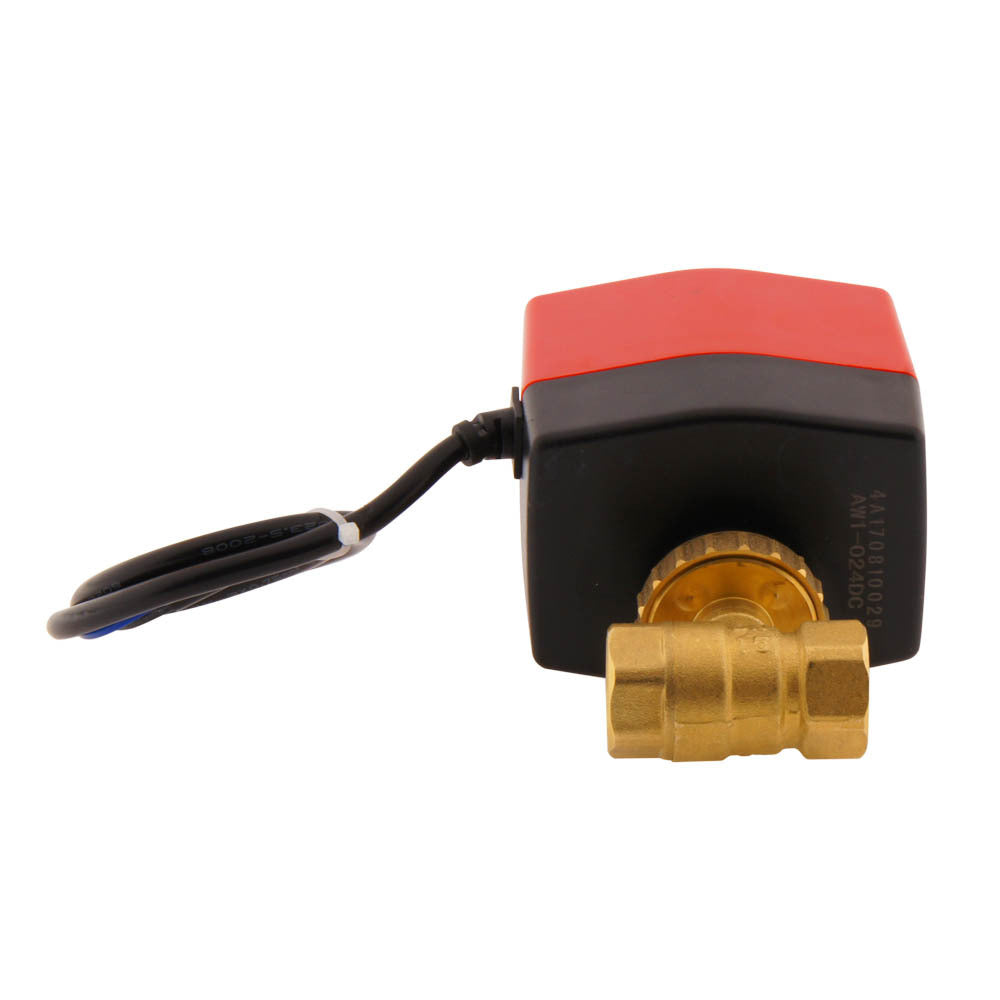

Elektrische Kogelkraan BW2 1/2" 2-weg 120V AC relais
2-weg elektrische kogelkraan met 1/2 inch binnendraad (BSP) en energiezuinige 120V AC actuator met geïntegreerd relais. Geschikt voor vloeistoffen en gassen (max 110°C) en een druk van 0-10 bar. Geschikt als zoneklep in verwarmingssystemen. De klep heeft een messing behuizing met verchroomde kogel en PTFE klepzittingen. De nominale diameter is 12 mm, de Kv-waarde is 8,6m 3/h (143,3 l/min bij dP=1 bar, water). 3-draadsaansluiting (open-dicht): fase, nul en stuurdraad (fase). De klep opent in 16s (normaal gesloten).
Inclusief actuator- Normale prijs
- €72,19
- Normale prijs
- €59,66
Beschrijving
Zeer energiezuinige en robuuste 2-weg JP Fluid Control elektrische kogelkraan om leidingen elektrisch te openen of te sluiten. De klep heeft 1/2 inch schroefdraad (binnendraad BSPP) en een 120V AC aandrijving (IP54). Deze klep is geschikt voor vloeistoffen en gassen (-10 tot 110°C) en wordt vaak gebruikt in verwarmingssystemen. Een kogelkraan is minder gevoelig voor vuil dan een magneetklep. Het verdient echter aanbeveling een filter te installeren vóór de klep. Het klephuis is van messing, de kogel is verchroomd en de afdichting is van PTFE (teflon). De opening is 12 mm, de Kv-waarde is 8,6 (143,3 l/min bij dP=1 bar). De tijd voor het openen of sluiten bedraagt ongeveer 16 seconden.
Installatie
De actuator heeft een 3-draadsaansluiting, en moet worden aangesloten zoals aangegeven in onderstaand schema. De actuator wordt geleverd met een kabel. De actuator heeft een aan/uit-regeling. Dit betekent dat twee draden permanent verbonden zijn met de voeding. Door de besturingsdraad van stroom te voorzien wordt de klep elektrisch geopend, door de besturingsdraad los te koppelen wordt de klep elektrisch gesloten. De actuator bevat eindschakelaars, er wordt alleen energie verbruikt tijdens het openen of sluiten van de klep.
Belangrijk
- Let op de kleurcodering van de draden.
- Geschikt voor schone gassen en vloeistoffen, inclusief koud en warm water.
- Zorg ervoor dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.
Opmerking: dit ventiel is niet geschikt voor droge gassen zoals ongesmeerde perslucht.
