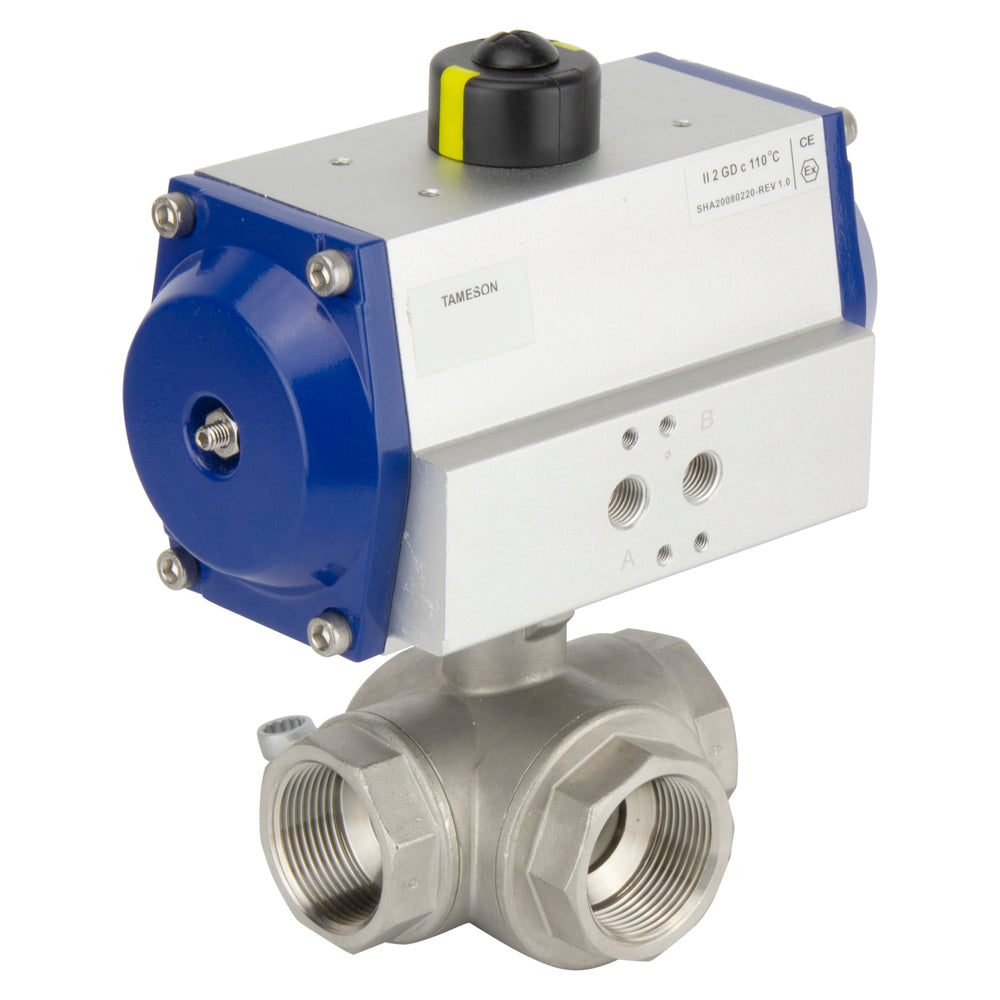

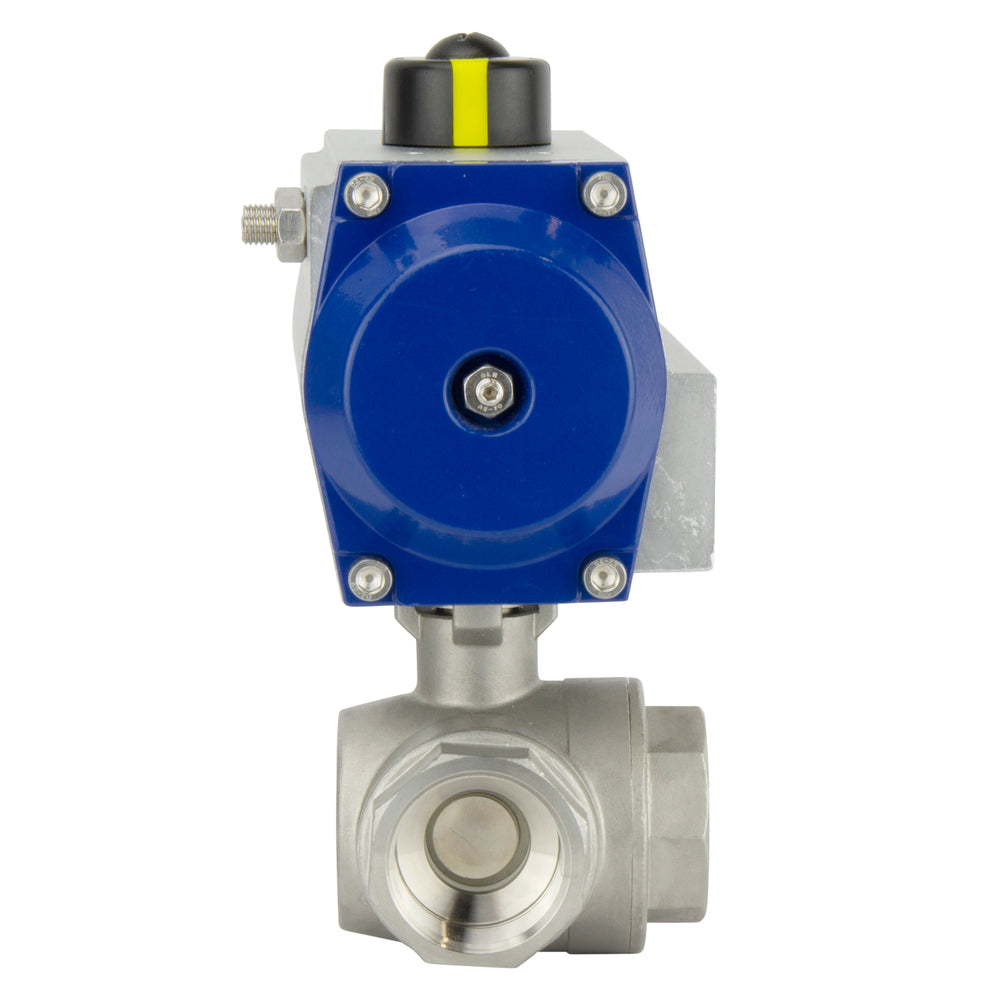

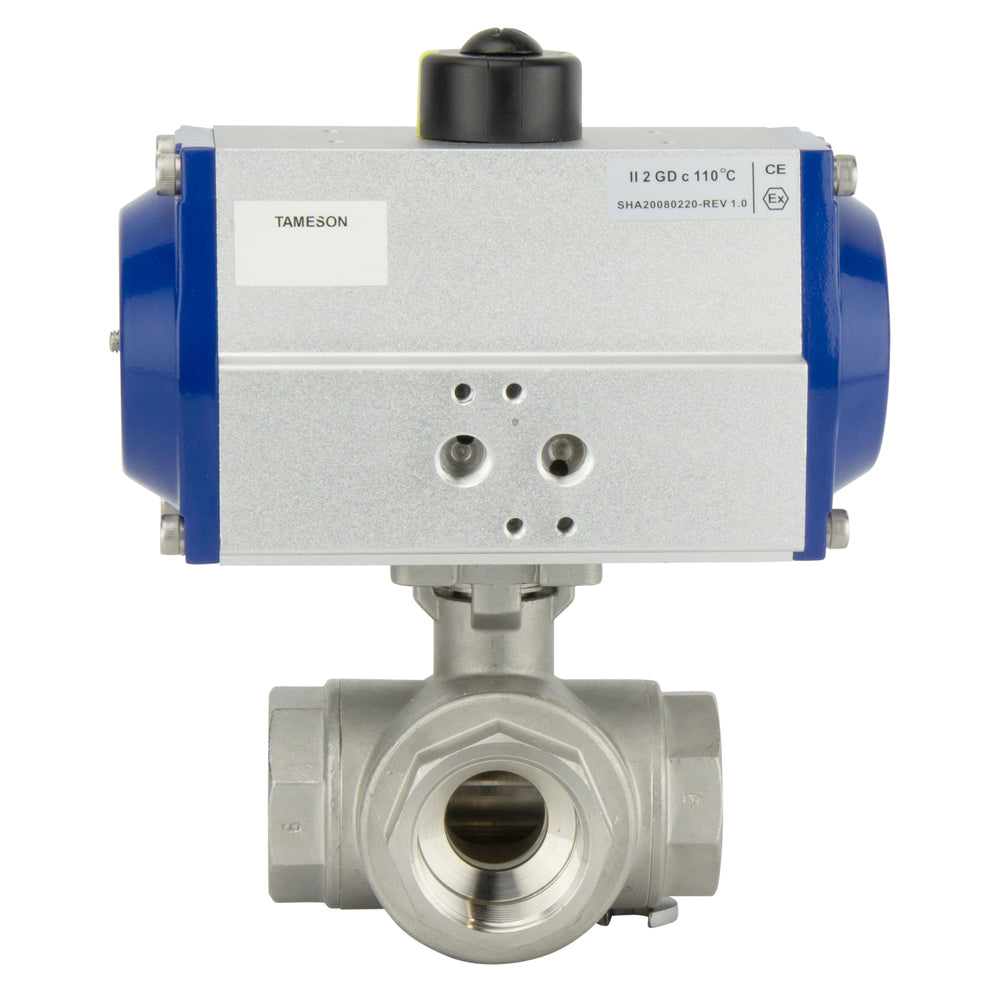

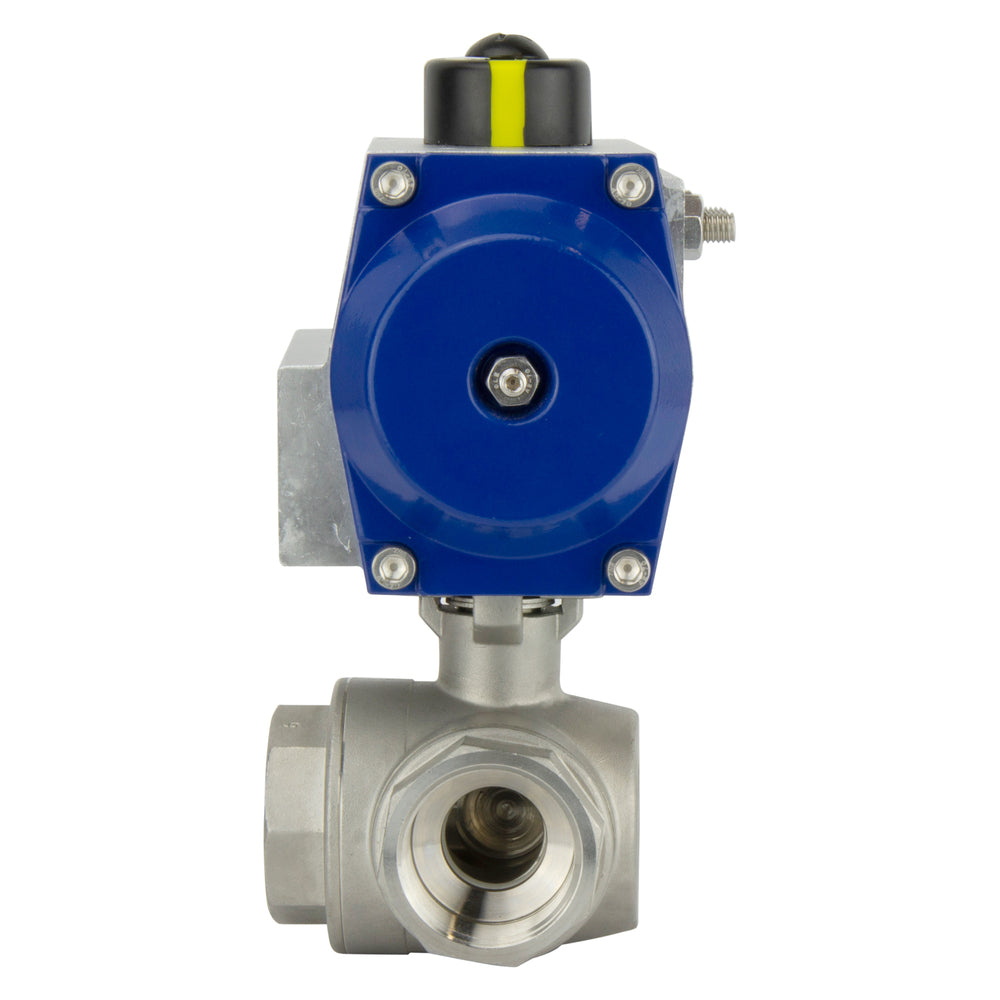

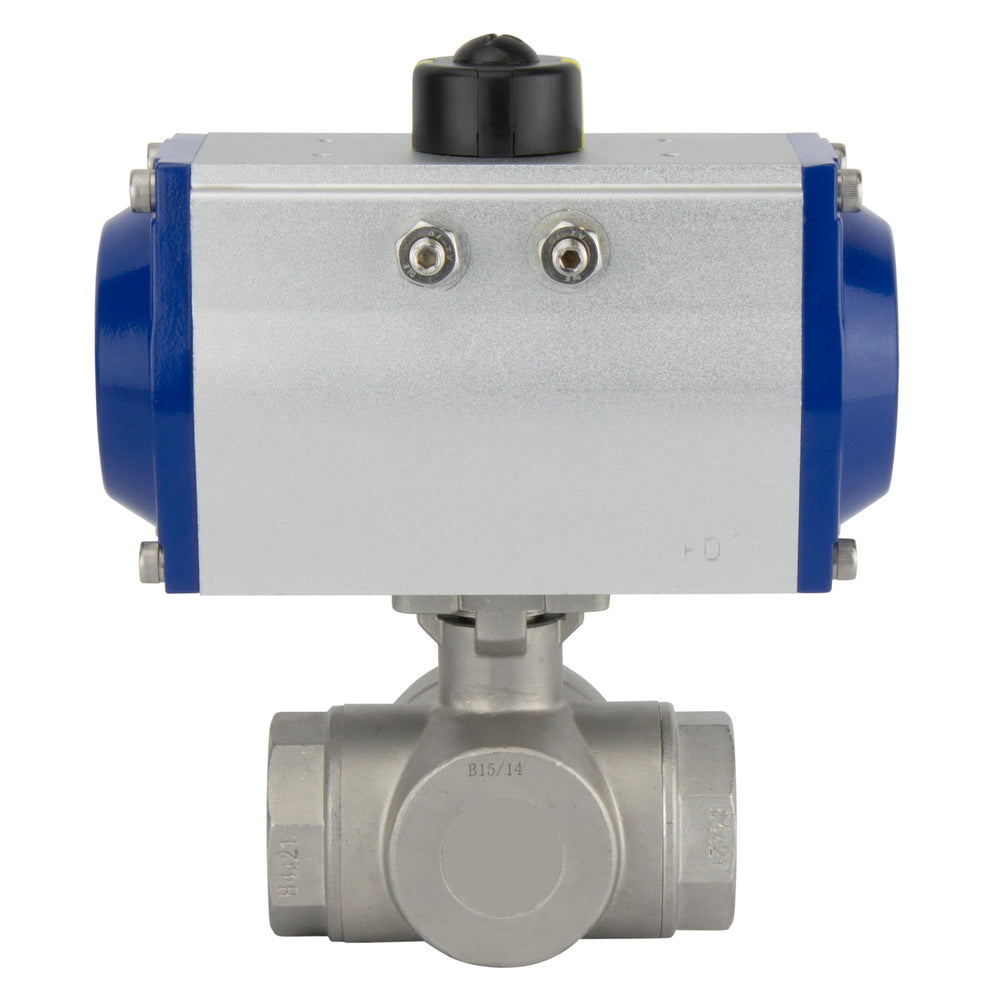

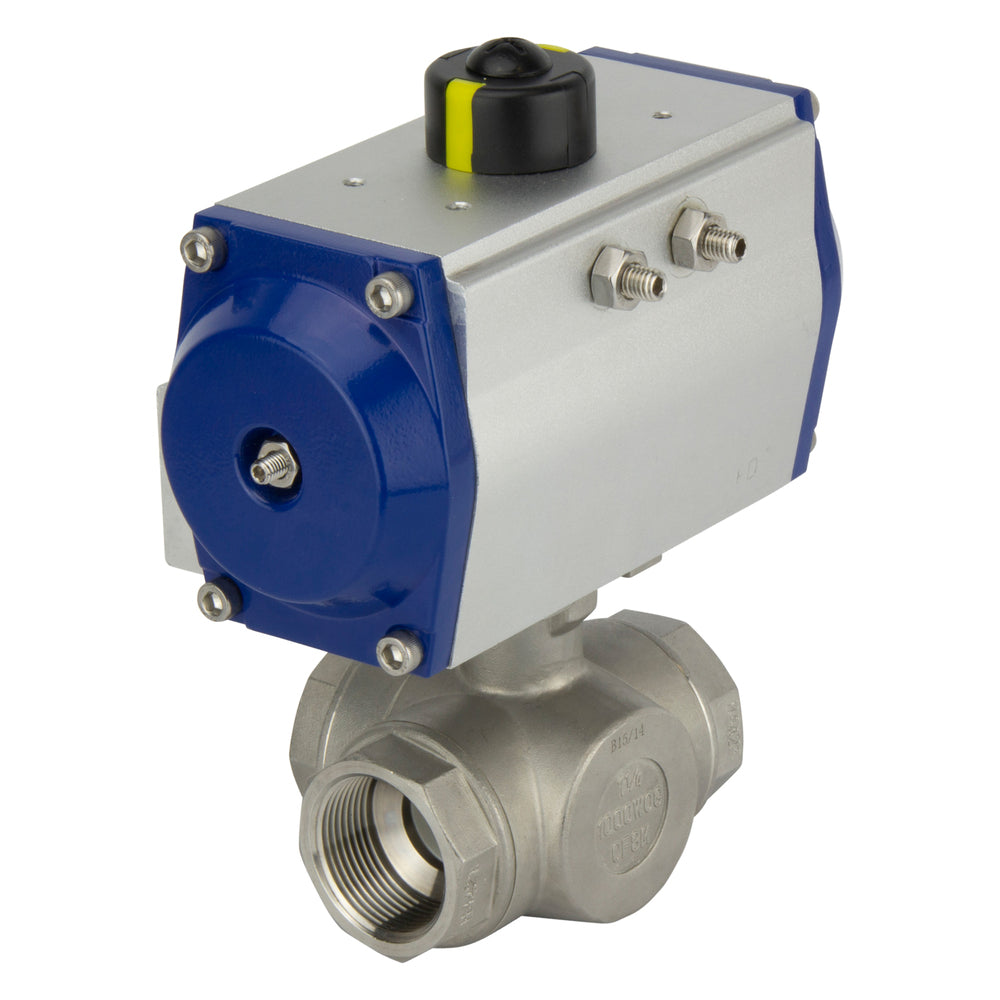

G2" 3-Weg T-poort RVS Pneumatische Kogelkraan Dubbelwerkend - BL3SA
Deze pneumatisch bediende 3-weg kogelkraan (T-poort) met G 2" schroefdraad heeft een nominale diameter van 40 mm (Kv-waarde 102 m3). De dubbelwerkende actuator heeft een aluminium behuizing en een aluminium deksel. Levert 98,6 Nm bij 8 bar. De actuator heeft G 1/4 inch luchtpoorten en een 1/4 Namur-interface om rechtstreeks een magneetventiel te monteren. De kogelkraan heeft een roestvrijstalen behuizing en een PTFE afdichting. Geschikt voor media van -20°C tot 180°C en een maximale mediadruk van 63 bar. ATEX (EX II 2GD c) gecertificeerd voor explosieve omgevingen.
- Normale prijs
- €1.544,08
- Normale prijs
- €1.276,10
Beschrijving
Deze pneumatisch bediende 3-weg kogelkraan (T-poort) zorgt voor een grotere automatisering van uw systeem in vergelijking met een manueel bediende kogelkraan. De kogelkraan heeft een diameter van 40 mm en is geschikt voor vloeistoffen en gassen van -20 tot 180°C. De pneumatische actuator kan een koppel van 98,6 Nm genereren bij 8 bar, maar heeft een regeldrukvenster van 6 - 10 bar. De kogelkraan heeft G 2" schroefdraad om hem aan te sluiten op de leidingen die het medium vervoeren en de Kv-waarde is 102 m3. De actuator is dubbelwerkend met een betrouwbare aluminium tandheugel-en-rondsel rotatie. De actuator heeft een behuizing van geanodiseerd aluminium en een aluminium deksel. De kogelkraan heeft een roestvrijstalen behuizing en een PTFE-afdichting. De maximale mediadruk is 63 bar. De actuator heeft G1/4-poorten voor de luchttoevoer en -afvoer. Wij raden aan een 1/4" Namur magneetventiel rechtstreeks op de actuator te monteren om de luchttoevoer te regelen. Merk op dat 1/4 verwijst naar de Namur-maat van de klep, niet naar de poortmaat. Ook kan een positiecontrole- of eindschakelaarkast worden gemonteerd op de bovenkant van de actuator volgens VDI/VDE 3845. De actuator wordt op de kogelkraan gemonteerd via de ISO 5211 F07 flens (14 mm). De assemblage is ATEX-gecertificeerd (EX II 2GD c) en mag derhalve worden gebruikt in omgevingen met explosiegevaar.
Voordelen:
- Mogelijkheid tot directe montage van een Namur magneetventiel om fittingen en leidingen te beperken.
- Mechanische indicator aan de bovenzijde toont de klepstand.
- ATEX (EX II 2GD c) gecertificeerd voor explosieve omgevingen.
- Lagere investeringskosten dan een elektrische versie.
- Snel openen/sluiten
- Dubbelwerkende actuators bieden een grotere controle dan enkelwerkende.
- Kan worden uitgerust met een eindschakelaarkast.
Nadelen:
- Dubbelwerkende actuators gebruiken meer perslucht dan enkelwerkende.
- Het vereist een persluchtsysteem en een magneetventiel om de luchttoevoer te regelen.
- Het energieverbruik is hoger dan bij elektrische actuators, maar de initiële investering is lager.
PAL-BL3SA serie
BL3SA

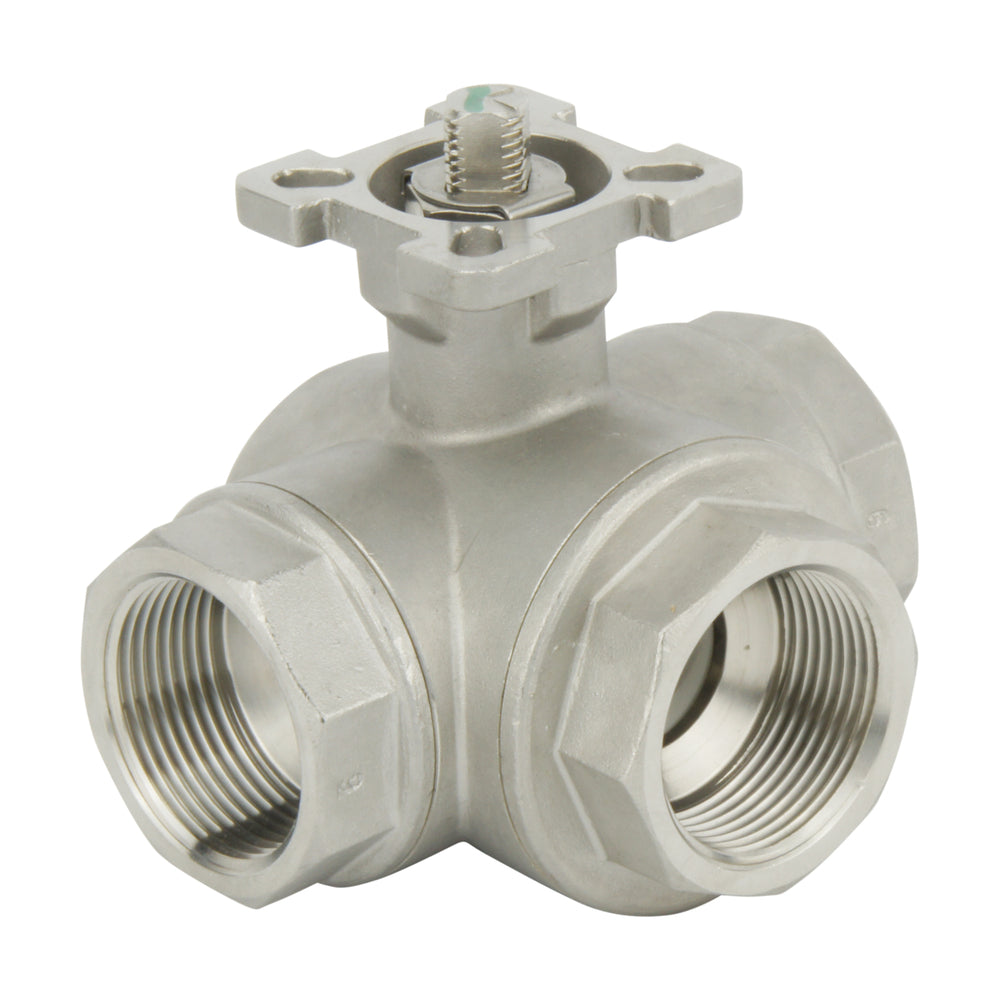

De BL3SA serie kogelkranen zijn betrouwbare 3-weg kogelkranen met een L-poort of T-poort. Het huis is gemaakt van roestvrij staal, de kogel is eveneens van RVS en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor diverse agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en verkrijgbaar van maat G 1/4" tot G 2". Kogelkranen van de BL3SA-serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F07) die de montage van een actuator mogelijk maakt.
PAL

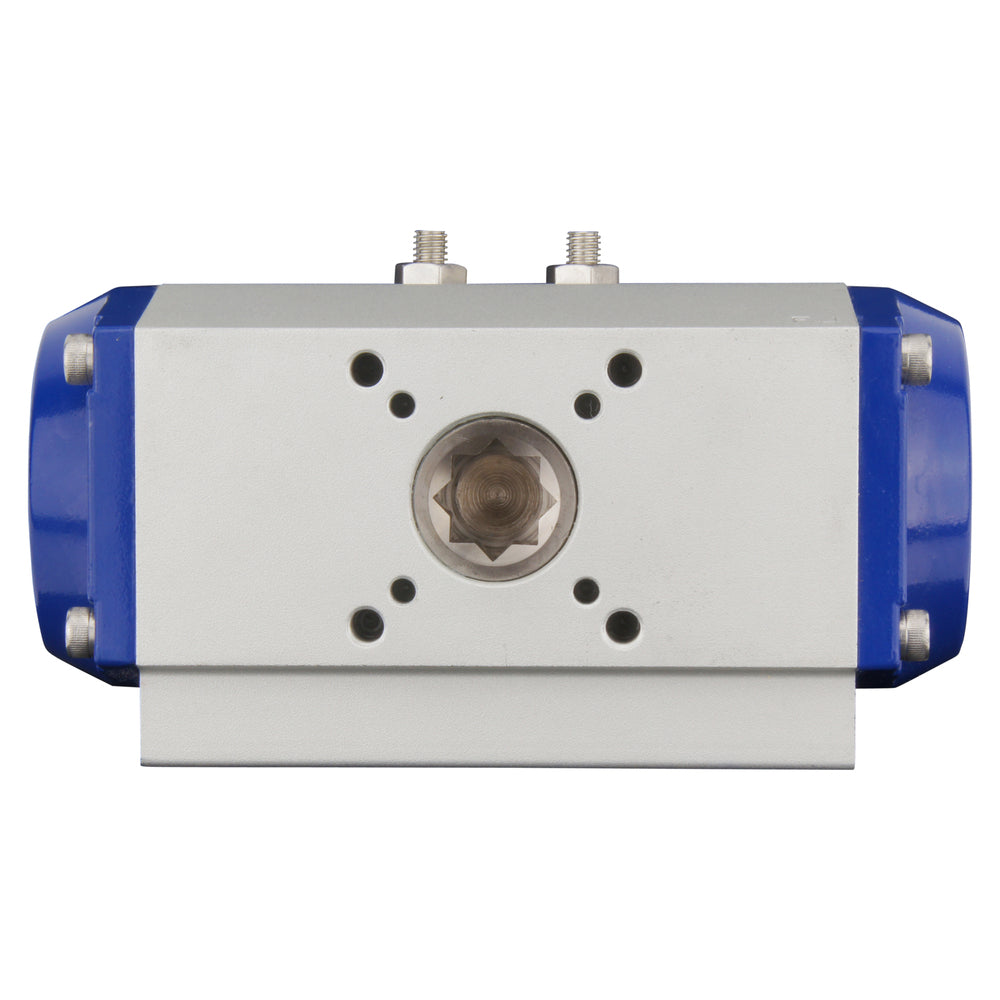

Met de PAL kwartslag pneumatische actuators kunt u kogel- of vlinderkleppen bedienen met perslucht. Zij bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuators. Zij worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot en met F12). Met 8 verschillende lichaamsmaten genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel en rondsel rotatie werking en ontworpen om ofwel enkelwerkend (veer open of veer dicht) of dubbelwerkend te zijn voor meer controle. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (maten 1-6) of aluminium (maten 12-130) deksel. Het standaard temperatuurbereik is -20°C tot 80°C met een NBR-afdichting, maar een optionele FKM-afdichting is verkrijgbaar voor een hogere maximumtemperatuur van 120°C (maten 1-6) of 150°C (maten 12-130). Alle kleppen hebben een 1/4" Namur-interface volgens VDI/VDE 3845 met ofwel G 1/8" of G 1/4" schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX-certificering (EX II 2GD c).
Reserveonderdelen
Hieronder vindt u een lijst met reserveonderdelen voor dit product, mochten die nodig zijn. Gebruik het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.Kogelkraan BL3SAT-200
Aandrijving: PAL-BL3SA

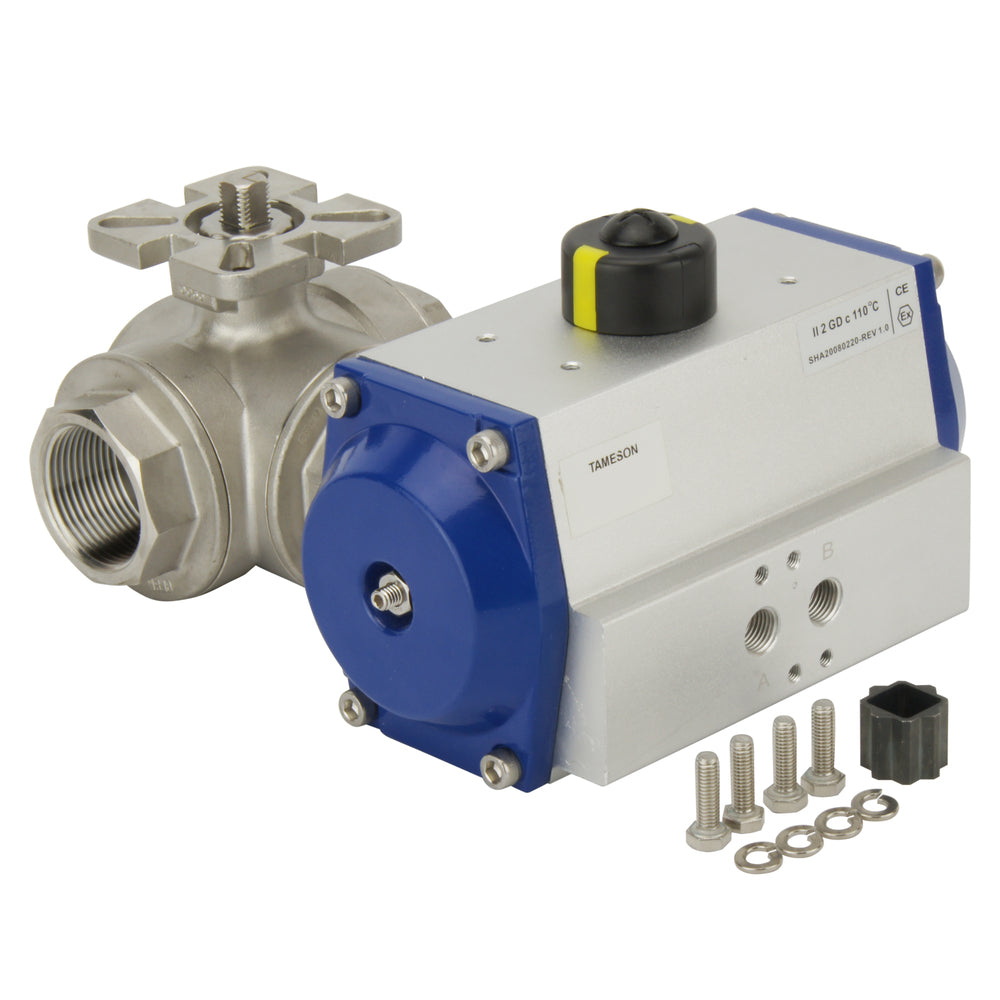

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
