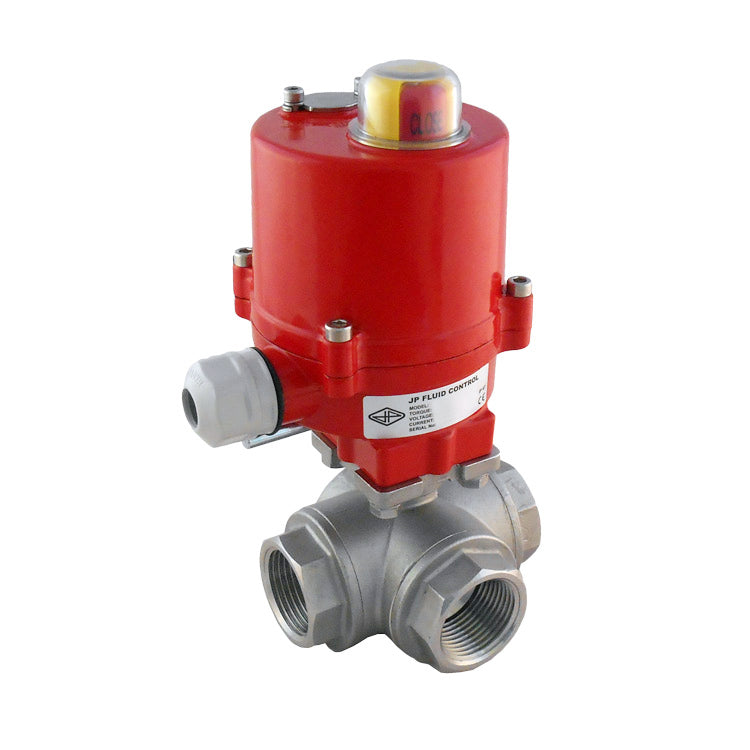

G1/4" T-Boring 3-Weg RVS Elektrische Kogelkraan 24V DC - BL3SA
3-weg elektrische kogelkraan (T-poort) met G1/4 inch pijpschroefdraad en krachtige en energiezuinige 24V AC/DC actuator (max 40Nm). Media van -20 tot 130°C, max. druk 63 bar bij 20°C. RVS klepbehuizing met RVS kogel en PTFE/FKM klepzittingen. De nominale diameter is 11 mm, de Kv-waarde is 5,5m3/h (91,7 l/min water bij dP=1 bar). 3-punts controle. Rotatie 0-90° in slechts 8 sec. Compacte en sterke actuatorbehuizing (IP67) met positie-indicator. Handmatige overridefunctie en twee extra eindschakelaars voor positieterugkoppeling.
- Normale prijs
- €399,22
- Normale prijs
- €329,93
Beschrijving
Deze sterke en energiezuinige 3-weg (T-poort) elektrische kogelkraan van Tameson kan worden gebruikt om leidingen met gas of vloeistoffen automatisch af te sluiten. De klep heeft 1/4 inch pijpschroefdraad (binnendraad, BSPP). De behuizing van de klep is gemaakt van RVS met een RVS kogel en PTFE (teflon)/FKM afdichting. De actuator is geschikt voor zowel 24 volt DC (gelijkstroom) als 24 volt AC 50/60Hz (wisselstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld op wisselstroom of gelijkstroom. De fabrieksinstelling is gelijkstroom (DC). De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel wordt aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. Wanneer de kogel een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars staan op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator geeft de klepstand aan. De actuator is uitgerust met een handmatige override.
Belangrijkste voordelen
- Robuuste roestvrijstalen kogelkraan met 1/4 inch pijpschroefdraad
- Schakeltijd slechts 8 seconden
- Sterke IP67-actuatorbehuizing
- Zowel 24V AC als DC mogelijk (ingesteld met schakelaar)
- Twee extra eindschakelaars voor positieterugkoppeling
- Handmatige overrideregeling
- Duidelijke visuele positie-indicator
Technische Specificaties
Actuator | Kogelkraan | ||
---|---|---|---|
Actuator ref: | AG-040-B | Kogelkraan ref: | BL3SAT-014 |
Spanning | 24V DC/AC (50/60Hz) | Behuizing: | RVS (AISI 316) |
Nom./Max. Stroom: | 0.2/1.2-A | Kogel: | RVS (AISI 316) |
Bescherming: | IP67 | Zitting: | PTFE (teflon)/FKM |
Inschakelduur: | S2 30min. | Buisdraad: | G1/4" BSP |
Open/Dicht: | 4 s | Nom. diameter: | 11mm (DN) |
Amb. Temp.: | -10°C..50°C | Installatie lengte: | 79 mm |
Bereik: | 0-90° | Maximale druk ( bij 20°C): | 63 bar |
Extra eindschakelaars: | 2 | Functie: | 3-weg T-poort |
Handmatige override: | Ja | Temp medium: | -20°C..130°C |
Doorlaat en circuitfunctie
De bal heeft een T-poort. Door de kogel 90 graden te draaien, kan worden geschakeld tussen twee circuits of kunnen de drie leidingen worden verbonden. De poorten overlappen elkaar tijdens het draaien.
Schematische tekening van de circuitfunctie van T-poortkleppen
Afmetingen
Afmetingen van de actuator AG-040-B en de kogelkraan BL3SAT-014.
Toepassingen
Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. De klep is duurzaam en geschikt voor verschillende agressieve en corrosieve media. De maximale druk bij kamertemperatuur is 63 bar, bij hogere temperaturen neemt de maximaal toegestane temperatuur af. De drukrichting is niet belangrijk, de stroomrichting kan in elke richting zijn. Het temperatuurbereik van het medium ligt tussen -20°C en 130°C. Bij hoge temperaturen verdient het aanbeveling de klep in een geventileerde ruimte te installeren. Het is toegestaan de klep in een vochtige omgeving te installeren, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Kogelkranen kunnen worden gebruikt voor licht verontreinigde vloeistoffen. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriële automatisering, waterbeheer.
Elektrisch bedradingsschema
Volg de veiligheidsinstructies en de handleiding voordat u met de installatie begint.De actuator werkt met 24 volt DC en 24 volt AC (50/60Hz). Op de printplaat zitten twee kleine schakelaars om de actuator op AC of DC in te stellen. De standaardinstelling is DC. De actuator trekt 0,2A nominaal, en 1,2A bij maximaal koppel. De actuator heeft een driepuntsbediening. Terminals 1 (min) en 2 (plus) zijn permanent verbonden met de voeding. Terminals 3 (min) en 4 (min) zijn voor de stuursignalen. Het aansluiten van een van deze draden sluit of opent de klep. Sluit de terminals 3 en 4 nooit tegelijkertijd aan om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars. Zodra de eindpositie van de actuator is bereikt (0 of 90 graden), schakelt de motor uit en wordt er geen energie verbruikt. Bovendien bevinden zich in de aandrijving twee extra eindschakelaars voor controledoeleinden. De hoekpositie van de limietschakelaars kan worden gewijzigd. Sluit altijd de aarde aan en gebruik de leidingen niet als aarde.
Elektrisch aansluitschema van de AG-040-B actuator. Voor het gebruik van wisselstroom moeten eerst de schakelaars op de printplaat worden ingesteld.
Montage
Zorg ervoor dat de positie van de kogel en de actuator goed zijn ingesteld vóór de montage. De aandrijving is voorzien van twee adapters om de aandrijving op de as van de klep aan te sluiten. Monteer de actuator op de klep met de bijgeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen voor de verbinding tussen de buis en de afsluiter.
In de doos
- Actuator AG-040-B (kabel niet inbegrepen)
- Adapter voor aandrijfas (9x9mm, 11x11mm)
- 4 bouten M5x16mm & veerringen (voor F03 flens)
- 4 bouten M6x16mm & veerringen (voor F04 & F05 flens)
- Kogelkraan BL3SAT-014
Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
