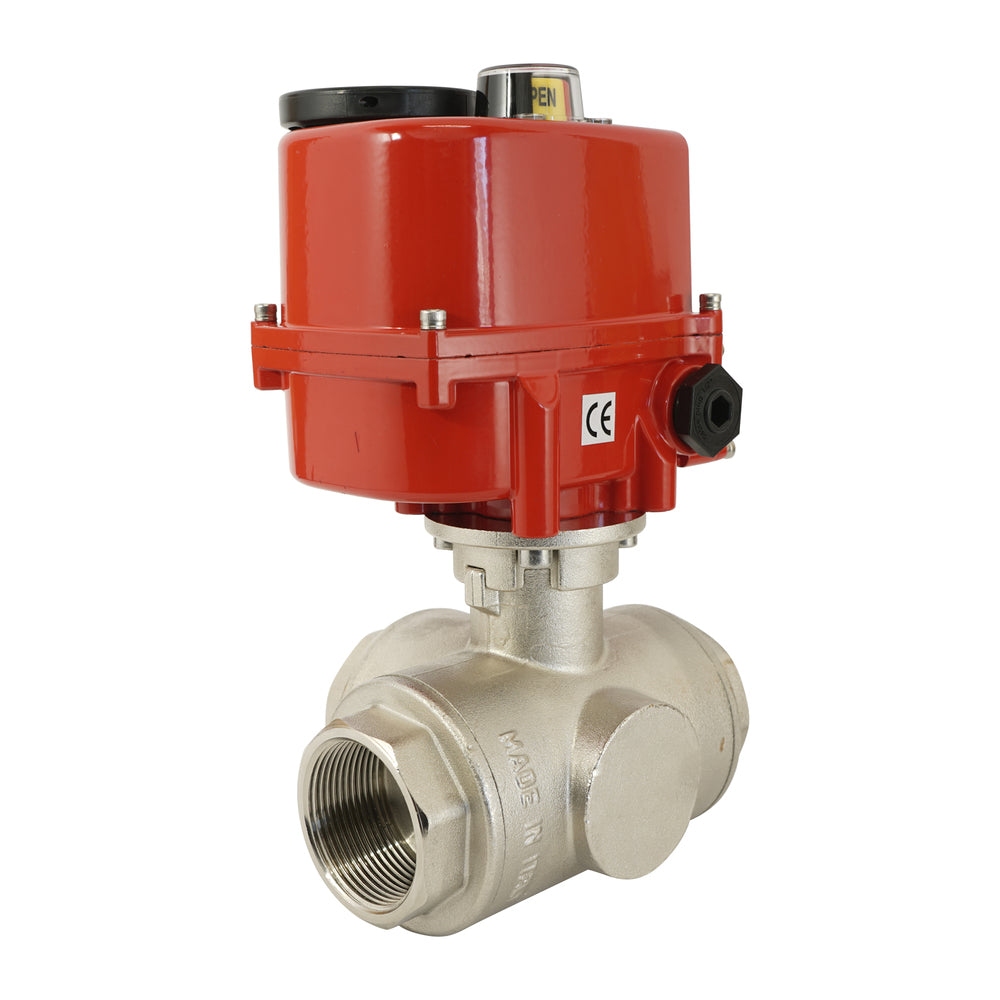

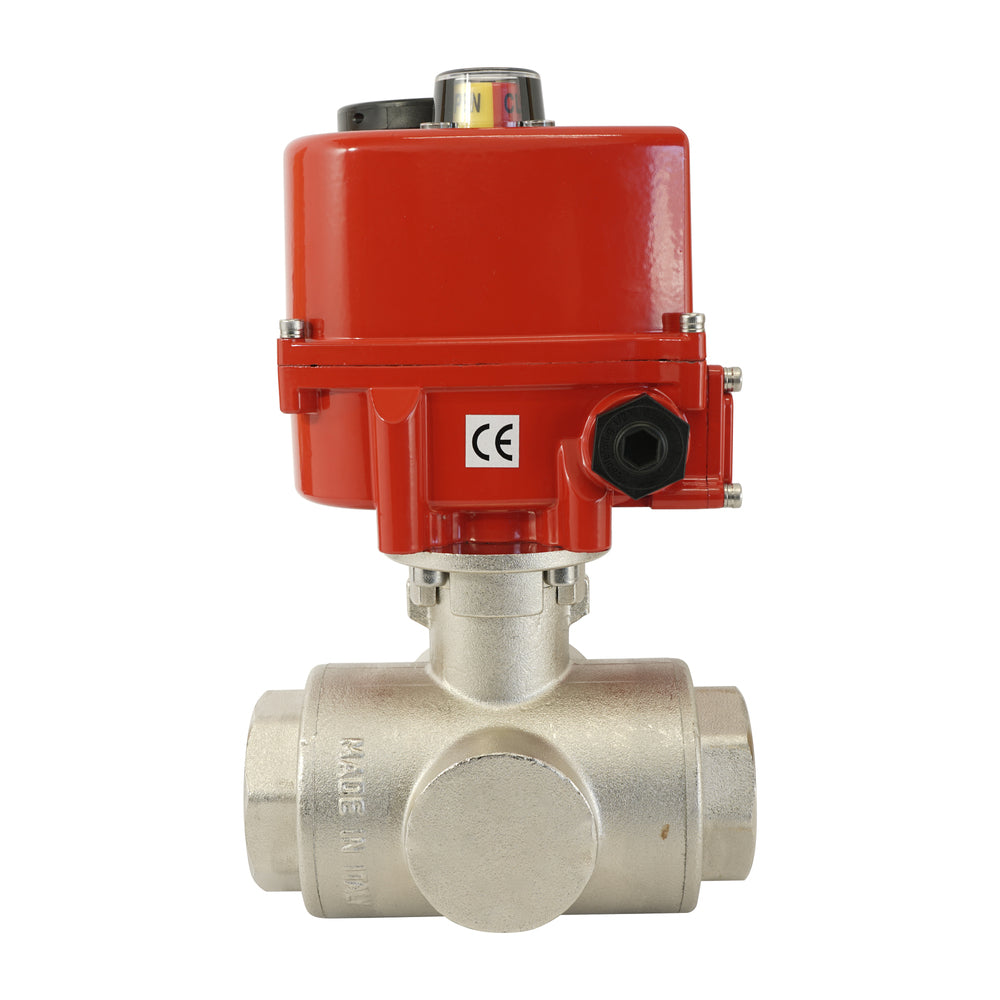

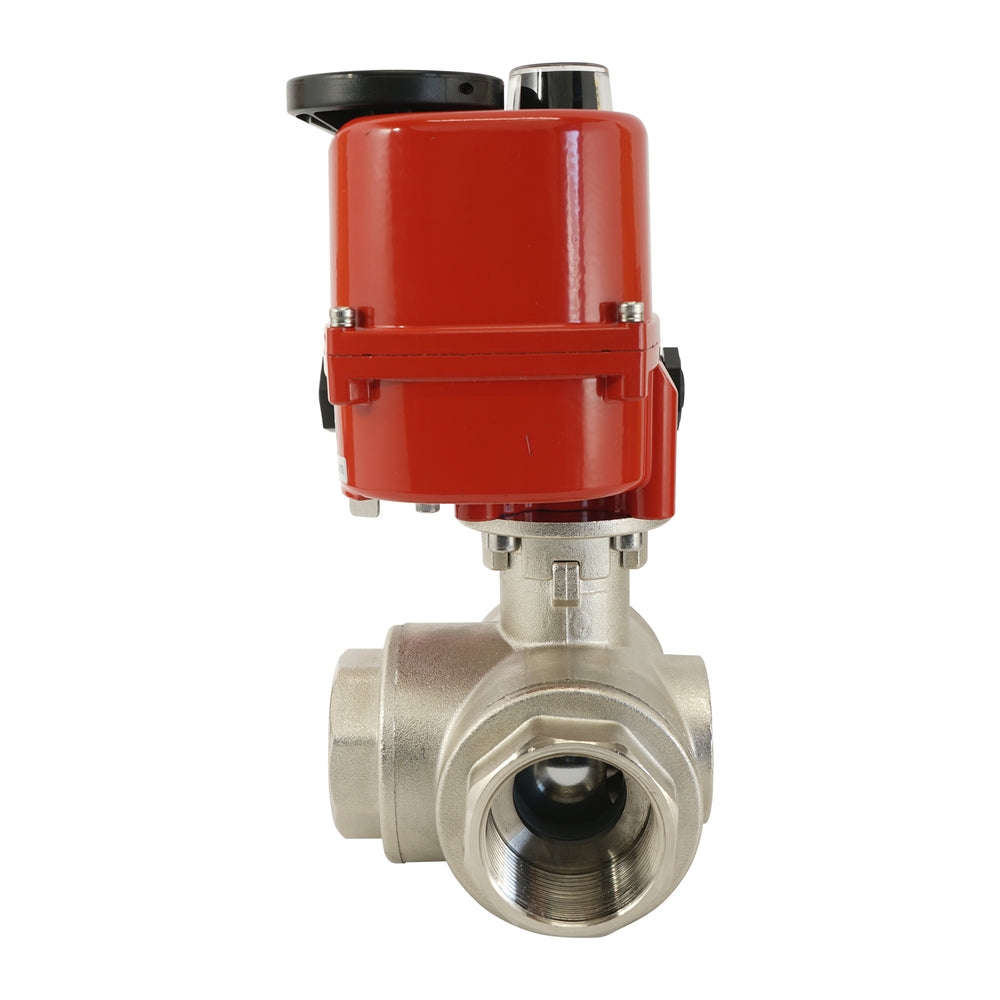

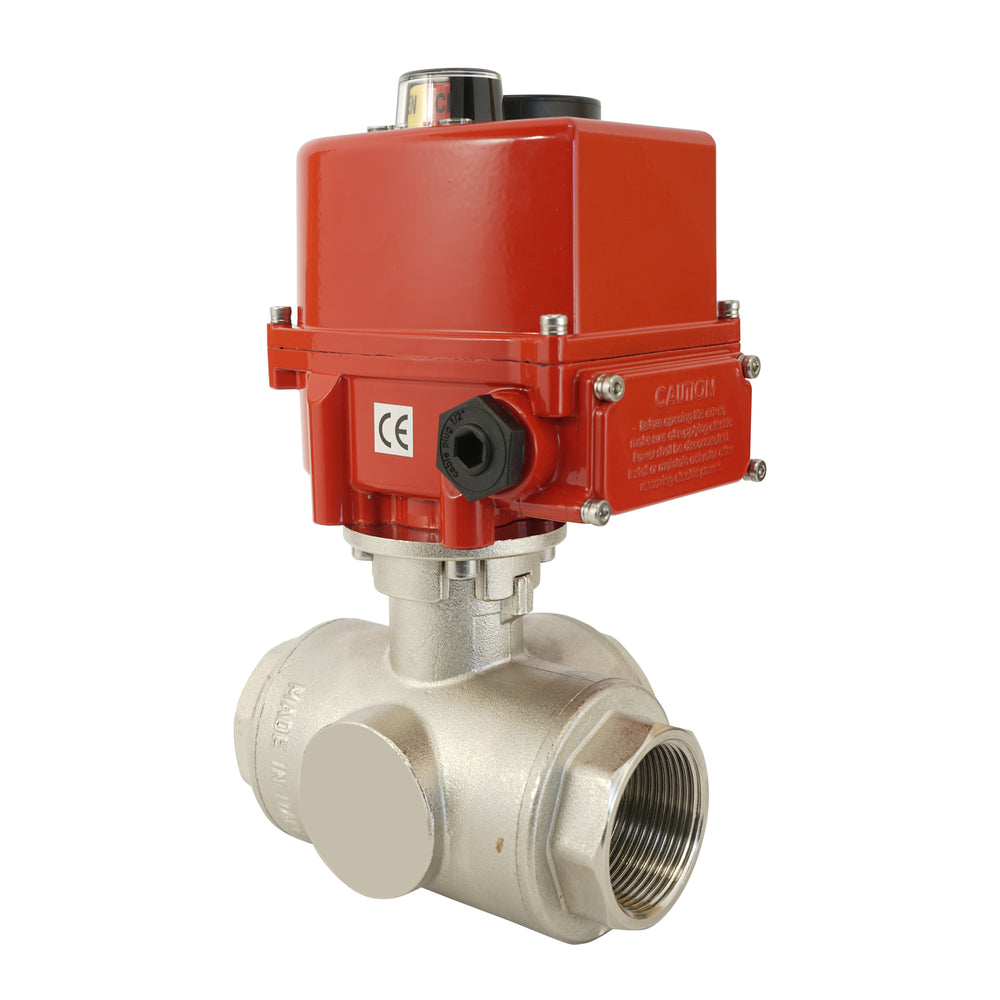

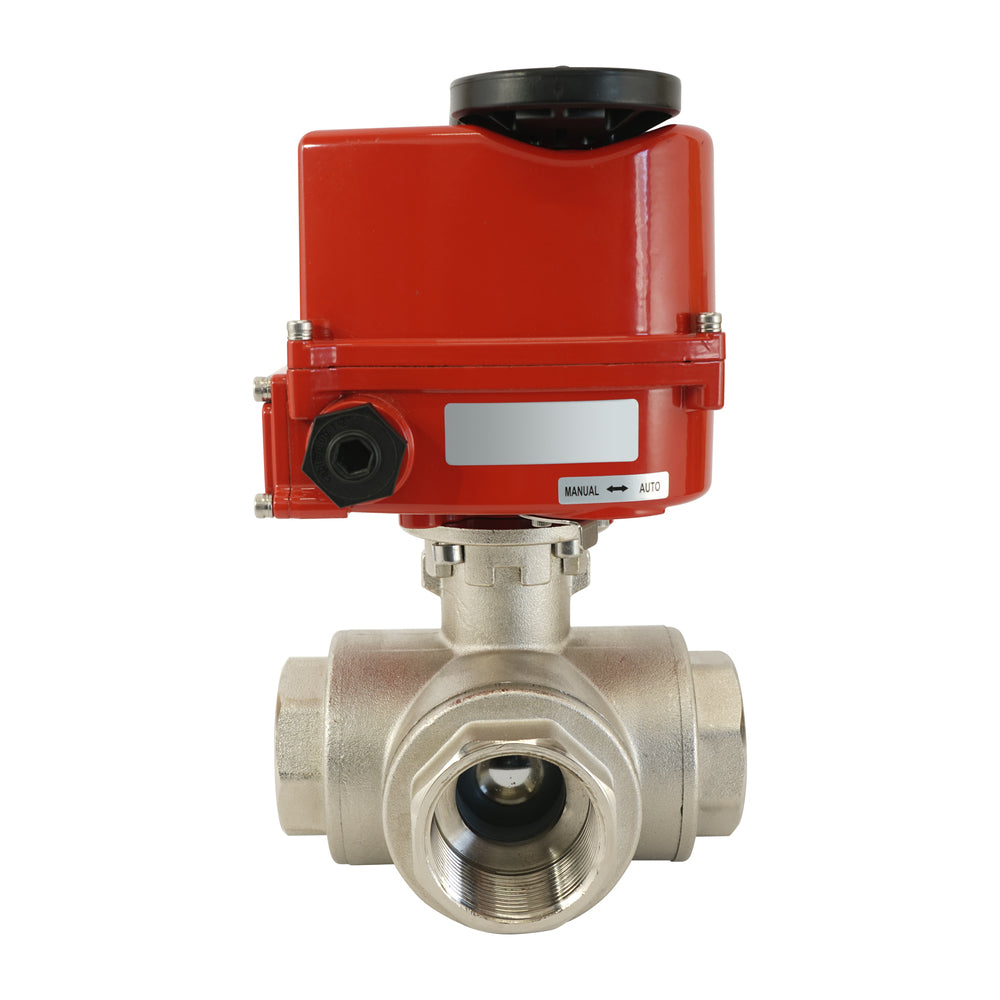

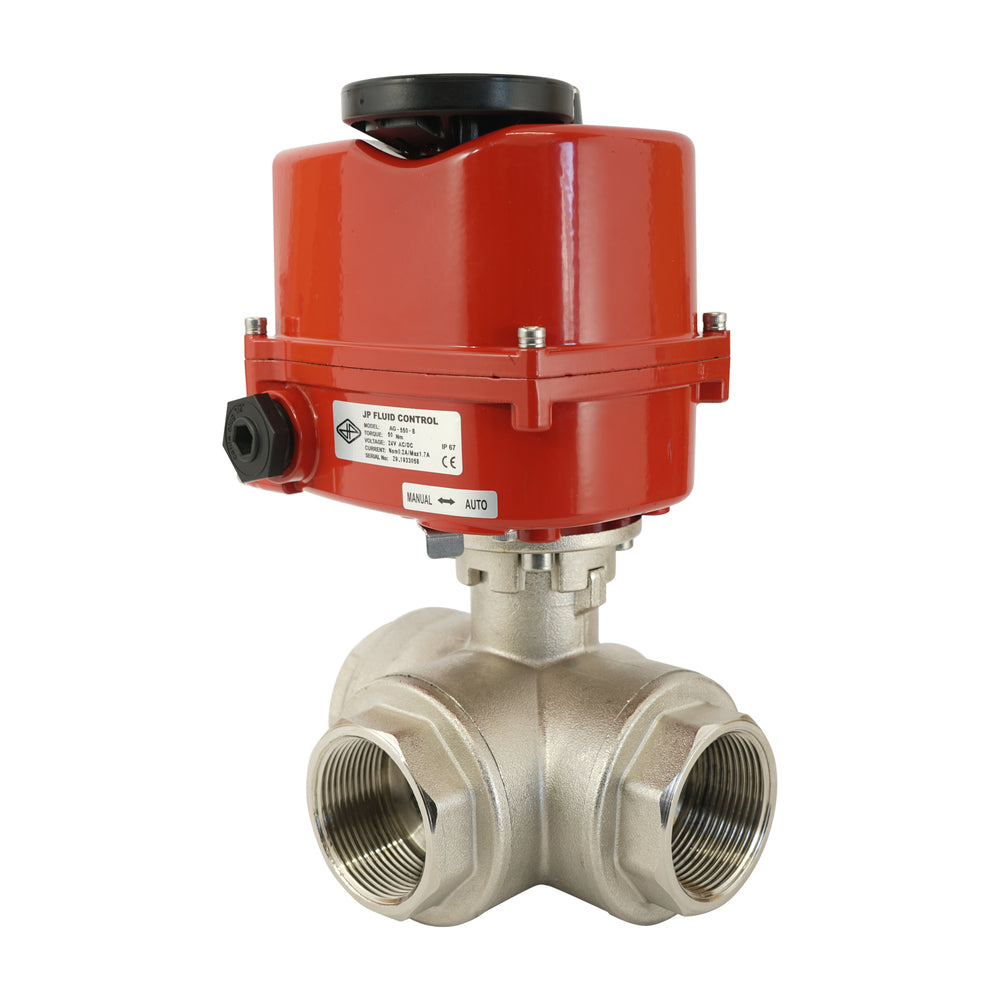

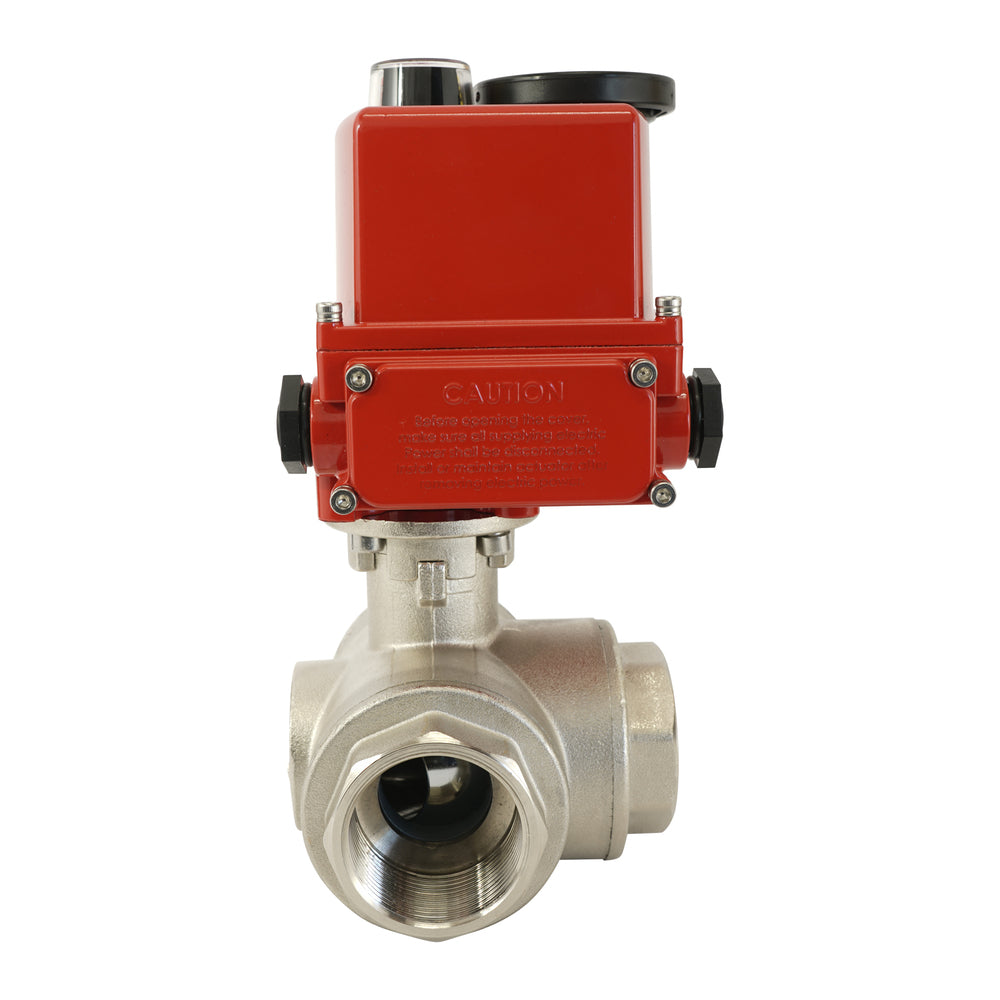

G 2 inch 3-Weg messing elektrische kogelkraan (T-bore) 100-240 V AC

Deze elektrische actuator wordt aangeboden in combinatie met een 3-weg kogelkraan. Hij kan de klep van 0-90 graden draaien in 13 seconden met een werkingskoppel van 50 Nm (hoger breekkoppel, zie de handleiding). Het vereist een voedingsspanning van 100-240 V AC heeft een duty cycle van S2, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. De actuator wordt op de klep gemonteerd via de ISO 5211 F03, F05 of F05 flens. De 3-weg messing klep heeft drie aansluitpunten van G 2 inch. Het medium stroomt door een boring van 40 mm (Kv-waarde van 54 m3/u) en de temperatuur kan tussen -10 en 100 °C liggen bij een druk van minder dan 40 bar. Het heeft een spindelafdichting van PTFE. Door de duurzame behuizing van de actuator heeft deze een beschermingsgraad van IP67 en is bestand tegen een omgevingstemperatuur van -10 tot 50 °C. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

Voordelen:

• Hij heeft een robuuste IP67-behuizing
• Het heeft een duidelijke visuele positie-indicator om de stand van de klep te zien

Nadelen:

• In vergelijking met een pneumatische actuator van dezelfde grootte, is de werkingssnelheid trager

AG-550-A serie

BL3BA Kogelkraan

De BL2BA serie kogelkleppen zijn betrouwbare 3-weg kogelkleppen met een L-mm boring of T-mm boring. De behuizing is gemaakt van messing, de kogel is gemaakt van hardverchroomd messing en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor diverse media, zoals water, olie of lucht tot een maximum van 40 bar. Geschikt voor temperaturen tussen -20 en 160 graden Celsius en verkrijgbaar vanaf maat G 1/4 tot G 2. Voor corrosieve of agressieve media is een klep van RVS beter geschikt. Kogelkranen van de BL3BA serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F05) die de montage van een actuator mogelijk maakt.

AG5 Actuator

De AG5 elektrische klepaandrijvingen van JP Fluid Control bieden een uitgebreide lijst met standaardfuncties, waaronder veiligheidsoverride tegen schade door overkoppel en handmatige override. Actuatoren zijn ook beschikbaar met verschillende opties zoals moduleren, genaamd DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 40-50 Nm. De AG5 DPS modulerende actuator kan worden aangestuurd met 4-20 mA, 0-10V of 2-10V.

Reserveonderdelen

Hieronder vindt u een lijst met reserveonderdelen voor dit product, mochten die nodig zijn. Gebruik het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden. Kogelkraan BL3BAT-200
Aandrijving: AG-550-A

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
