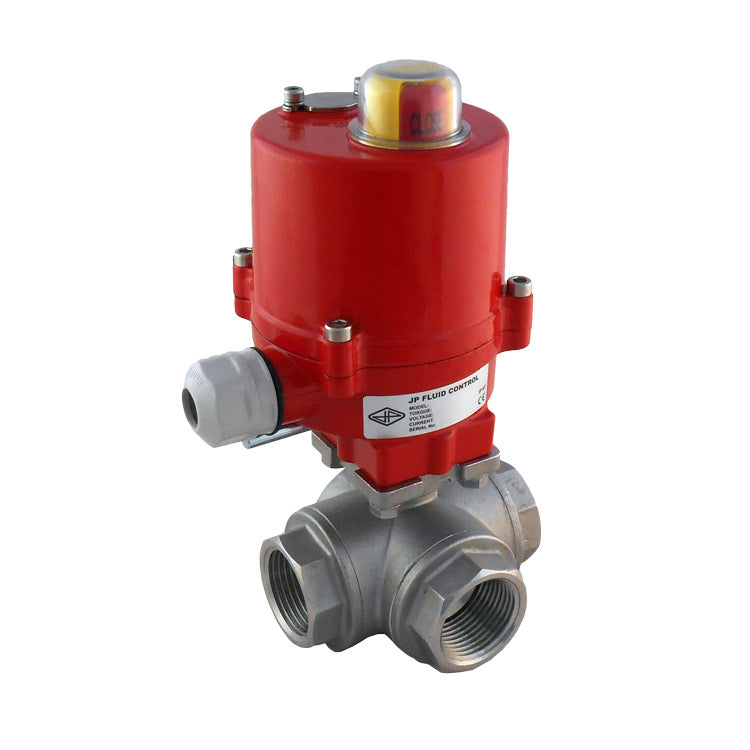

G3/4" 12V AC 3-Weg T-Boring Messing Elektrische Kogelkraan - BL3BAT

G3/4" 12V AC 3-Weg T-Boring Messing Elektrische Kogelkraan - BL3BAT
Referentie: BL3BAT-034-AG4-012AC
Merk: Tameson

3-weg elektrische kogelkraan (T-poort) met G3/4 inch pijpschroefdraad en krachtige en energiezuinige 12V AC/DC actuator (max 40Nm). Media van -10 tot 100°C, max. druk 40 bar bij 20°C. Messing klephuis met hardverchroomde kogel en PTFE/NBR klepzittingen. De nominale diameter is 15 mm, de Kv-waarde is 13m3/h (216,7 l/min water bij dP=1 bar). 3-punts controle. Rotatie 0-90° in slechts 8 sec. Compacte en sterke actuatorbehuizing (IP67) met positie-indicator. Handmatige overridefunctie en twee extra eindschakelaars voor positieterugkoppeling.

Bekijk alle
Normale prijs
€404,30
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€334,13
excl BTW

Op voorraad +2 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 2 dagen. Maximaal 5 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75,00
Verwachte levering binnen 3 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Deze sterke en energiezuinige 3-weg (T-poort) elektrische kogelkraan van Tameson kan worden gebruikt om leidingen met gas of vloeistoffen automatisch af te sluiten. De klep heeft 3/4 inch pijpschroefdraad (binnendraad, BSPP). De behuizing van de klep is gemaakt van messing met een hardverchroomde messing kogel en PTFE (teflon)/NBR afdichting. De actuator is geschikt voor zowel 12 volt AC 50/60Hz (wisselstroom) als 12 volt DC (gelijkstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld op wisselstroom of gelijkstroom. De fabrieksinstelling is gelijkstroom (DC). Het is zeer belangrijk om de actuator op AC in te stellen, alvorens een AC-voeding te gebruiken. De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel wordt aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. Wanneer de kogel een eindpositie bereikt, wordt de elektromotor uitgeschakeld en wordt er geen energie verbruikt. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars staan op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator geeft de klepstand aan. De actuator is uitgerust met een handmatige override.

Belangrijkste voordelen

  • Robuuste messing kogelkraan met 3/4 inch pijpschroefdraad
  • Schakeltijd slechts 8 seconden
  • Sterke IP67-actuatorbehuizing
  • Zowel 12V AC als DC mogelijk (in te stellen met schakelaar)
  • Twee extra eindschakelaars voor positieterugkoppeling
  • Handmatige overrideregeling
  • Duidelijke visuele positie-indicator

Technische Specificaties

ActuatorKogelkraan
Actuator ref:AG-040-CKogelkraan ref:BL3BAT-034
Spanning12V DC/AC (50/60Hz)Behuizing:Messing (CW 617N)
Nom./Max. Stroom:0.2/2.2-AKogel: Hard verchroomd messing
Bescherming:IP67Zitting:PTFE (teflon)/NBR
Inschakelduur:S2 30min.Buisdraad: G3/4" BSP
Open/Dicht:4 sNom. diameter:15mm (DN)
Amb. Temp.:-10°C..50°CInstallatie lengte:90 mm
Bereik:0-90°Maximale druk ( bij 20°C):40 bar
Extra eindschakelaars:2Functie: 3-weg T-poort
Handmatige override:JaTemp medium:-10°C..100°C

Doorlaat en circuitfunctie

De bal heeft een T-poort. Door de kogel 90 graden te draaien, kan worden geschakeld tussen twee circuits of kunnen de drie leidingen worden verbonden. De poorten overlappen elkaar tijdens het draaien.

kogelkraanfunctie T-poort schematisch weergegeven

Schematische tekening van de circuitfunctie van T-poortkleppen

Afmetingen

Dimensies: L1=62mm, L2=26mm, L3=183,5mm, L4=90mm, L5=94mm
afmetingen kogelkraan met actuator

Afmetingen van de aandrijving AG-040-C en de kogelkraan BL3BAT-034.

Toepassingen

Deze klep kan worden gebruikt in combinatie met gassen en vloeistoffen. Enkele voorbeelden van compatibele media zijn water, (pers)lucht, vacuüm (max -0,9 bar), oliën en brandstoffen. De messing behuizing is niet geschikt voor chlooroplossingen (zoals zeewater, zwembaden) of gedemineraliseerd water. De maximale druk bij kamertemperatuur is 40 bar, bij hogere temperaturen neemt de maximaal toegestane temperatuur af. De drukrichting is niet belangrijk, de stroomrichting kan in elke richting zijn. Het temperatuurbereik van het medium ligt tussen -10°C en 100°C. Bij hoge temperaturen verdient het aanbeveling de klep in een geventileerde ruimte te installeren. Het is toegestaan de klep in een vochtige omgeving te installeren, mits alle onderdelen, zoals een geschikte elektrische kabel, correct zijn bevestigd. Kogelkranen kunnen worden gebruikt voor licht verontreinigde vloeistoffen. Enkele voorbeelden van toepassingen voor deze klep zijn HVAC, irrigatie, industriële automatisering, waterbeheer.

Elektrisch bedradingsschema

Volg de veiligheidsinstructies en de handleiding voordat u met de installatie begint.

De actuator werkt met 12 volt DC en 12 volt AC (50/60Hz). Op de printplaat zitten twee kleine schakelaars om de actuator op AC of DC in te stellen. De standaardinstelling is DC. De actuator trekt 0,2A nominaal, en 2,2A bij maximaal koppel. De actuator heeft een driepuntsbediening. Voordat u de wisselstroomvoeding gebruikt, moeten de schakelaars op de printplaat eerst worden afgesteld. De terminals 1 en 2 zijn permanent verbonden met de voeding. De terminals 3 en 4 moeten hetzelfde signaal (fase/nul) gebruiken als terminal 1. Het aansluiten van een van deze draden sluit of opent de klep. Sluit de terminals 3 en 4 nooit tegelijkertijd aan om kortsluiting en schade te voorkomen.De aandrijving heeft twee interne eindschakelaars. Zodra de eindpositie van de actuator is bereikt (0 of 90 graden), schakelt de motor uit en wordt er geen energie verbruikt. Bovendien bevinden zich in de aandrijving twee extra eindschakelaars voor controledoeleinden. De hoekpositie van de limietschakelaars kan worden gewijzigd. Sluit altijd de aarde aan en gebruik de leidingen niet als aarde.

elektrisch schema AG actuator 12V ACag-actuator-schakelaar-acdc-schema.png

Elektrisch aansluitschema van de AG-040-C actuator. Voor het gebruik van wisselstroom moeten eerst de schakelaars op de printplaat worden ingesteld.

Montage

Zorg ervoor dat de positie van de kogel en de actuator goed zijn ingesteld vóór de montage. De aandrijving is voorzien van twee adapters om de aandrijving op de as van de klep aan te sluiten. Monteer de actuator op de klep met de bijgeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen voor de verbinding tussen de buis en de afsluiter.

In de doos

  • Actuator AG-040-C (kabel niet inbegrepen)
  • Adapter voor aandrijfas (9x9mm, 11x11mm)
  • 4 bouten M5x16mm & veerringen (voor F03 flens)
  • 4 bouten M6x16mm & veerringen (voor F04 & F05 flens)
  • Kogelkraan BL3BAT-034

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
