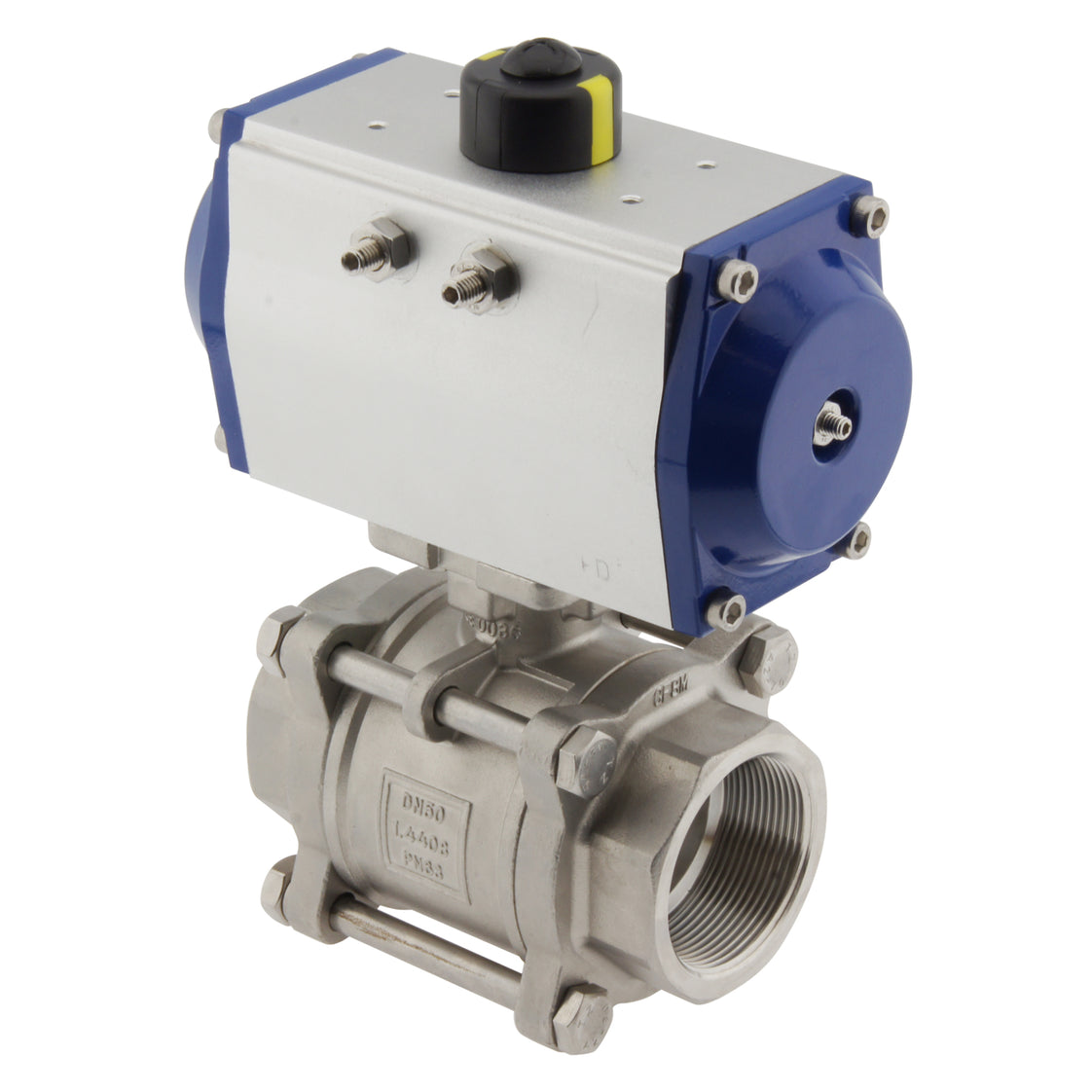

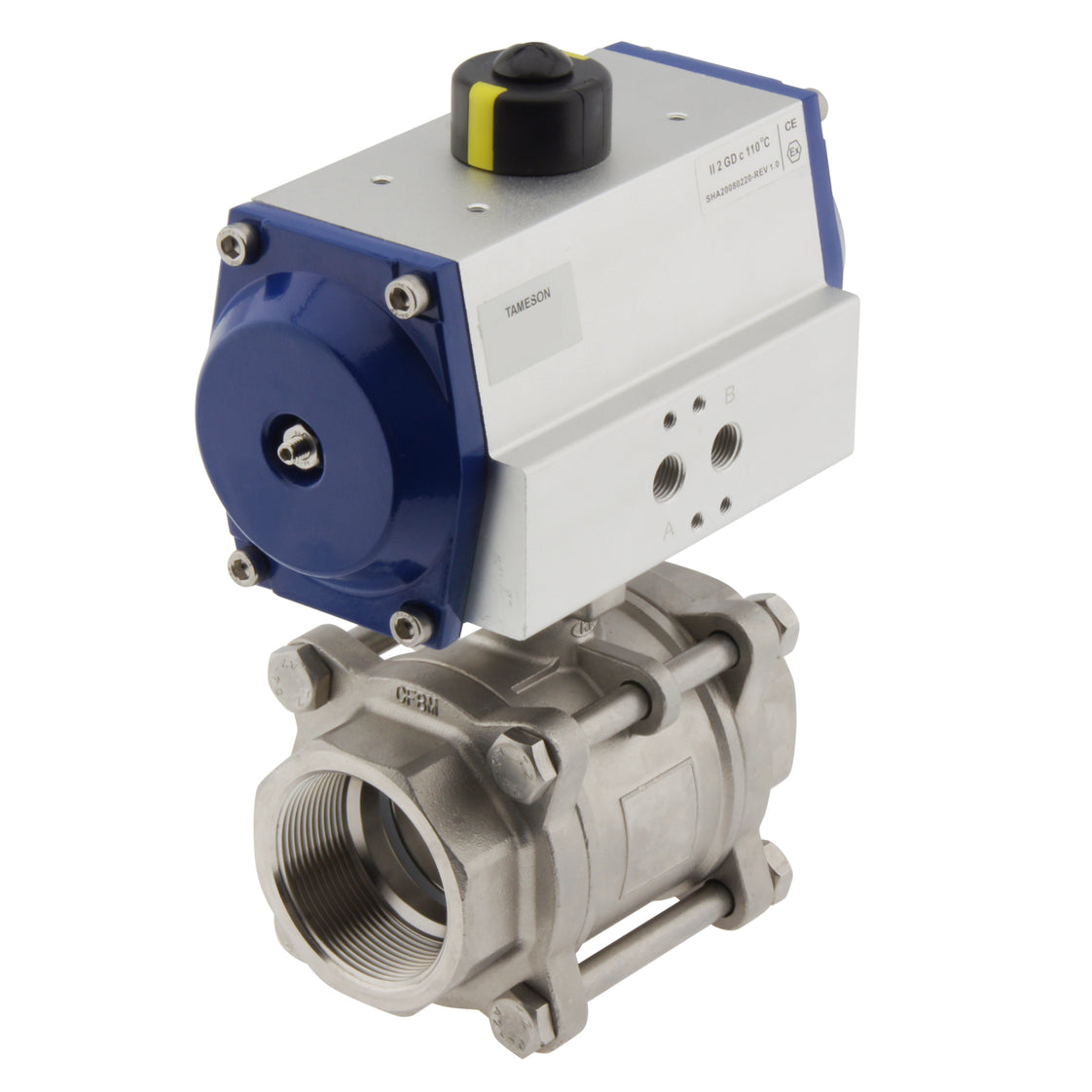

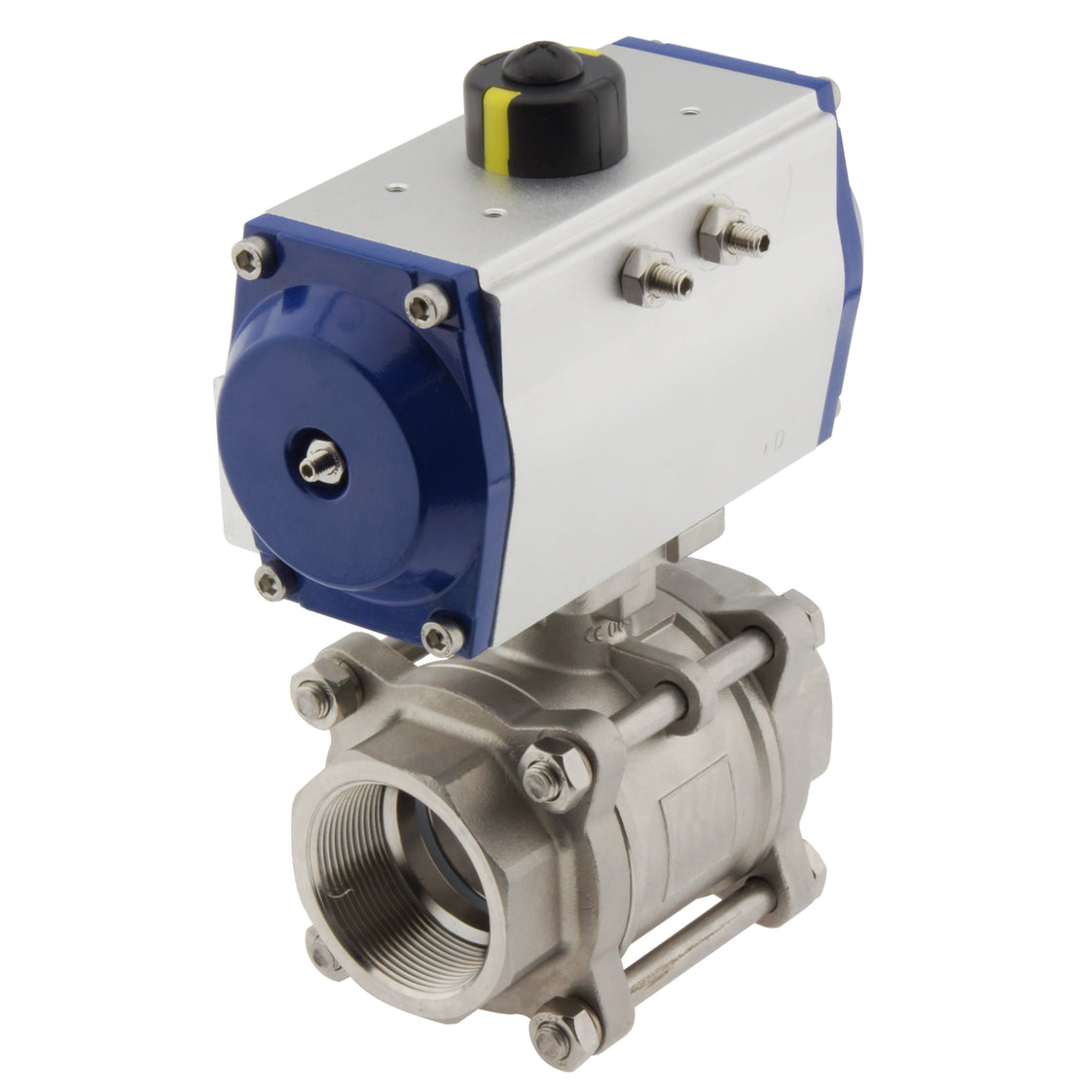

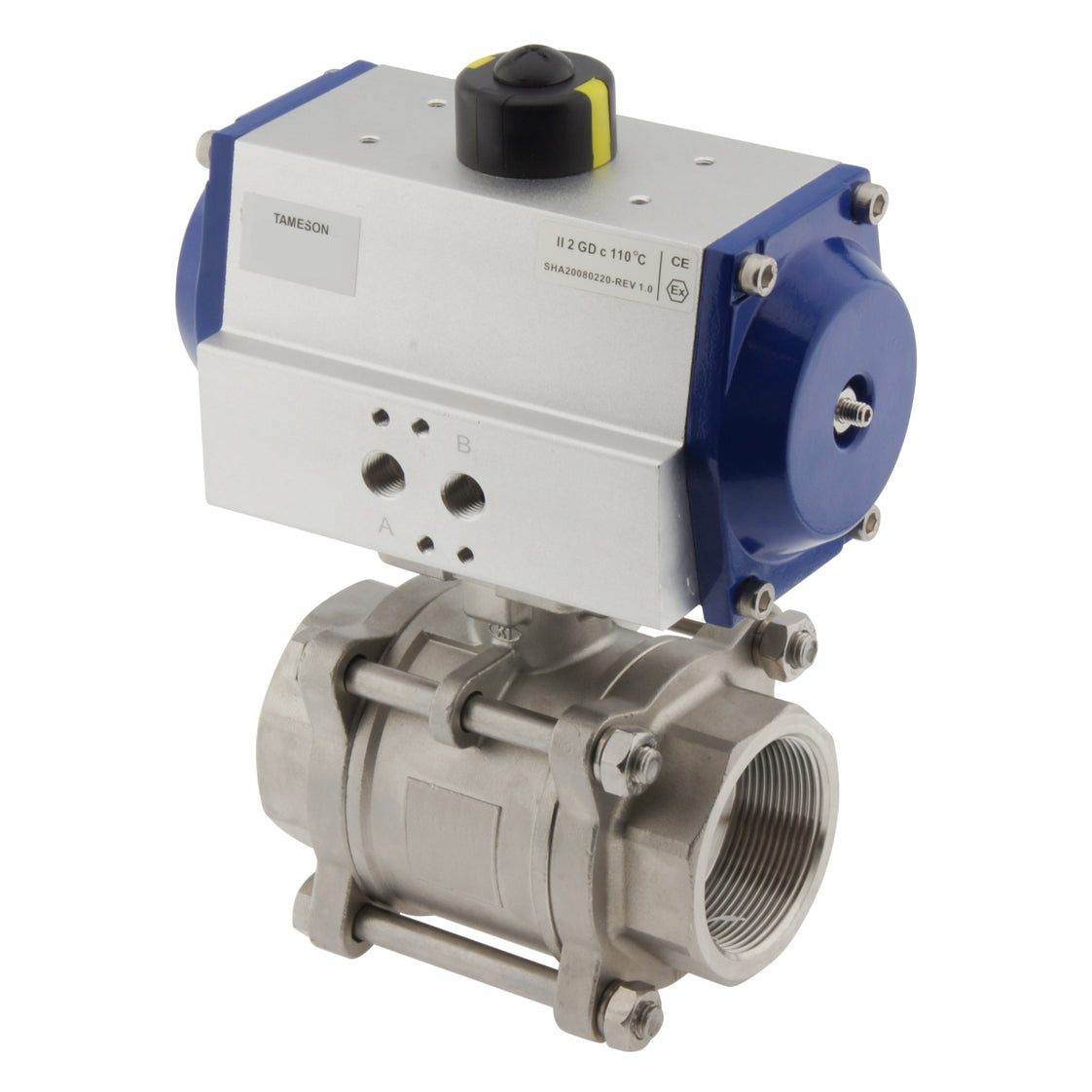

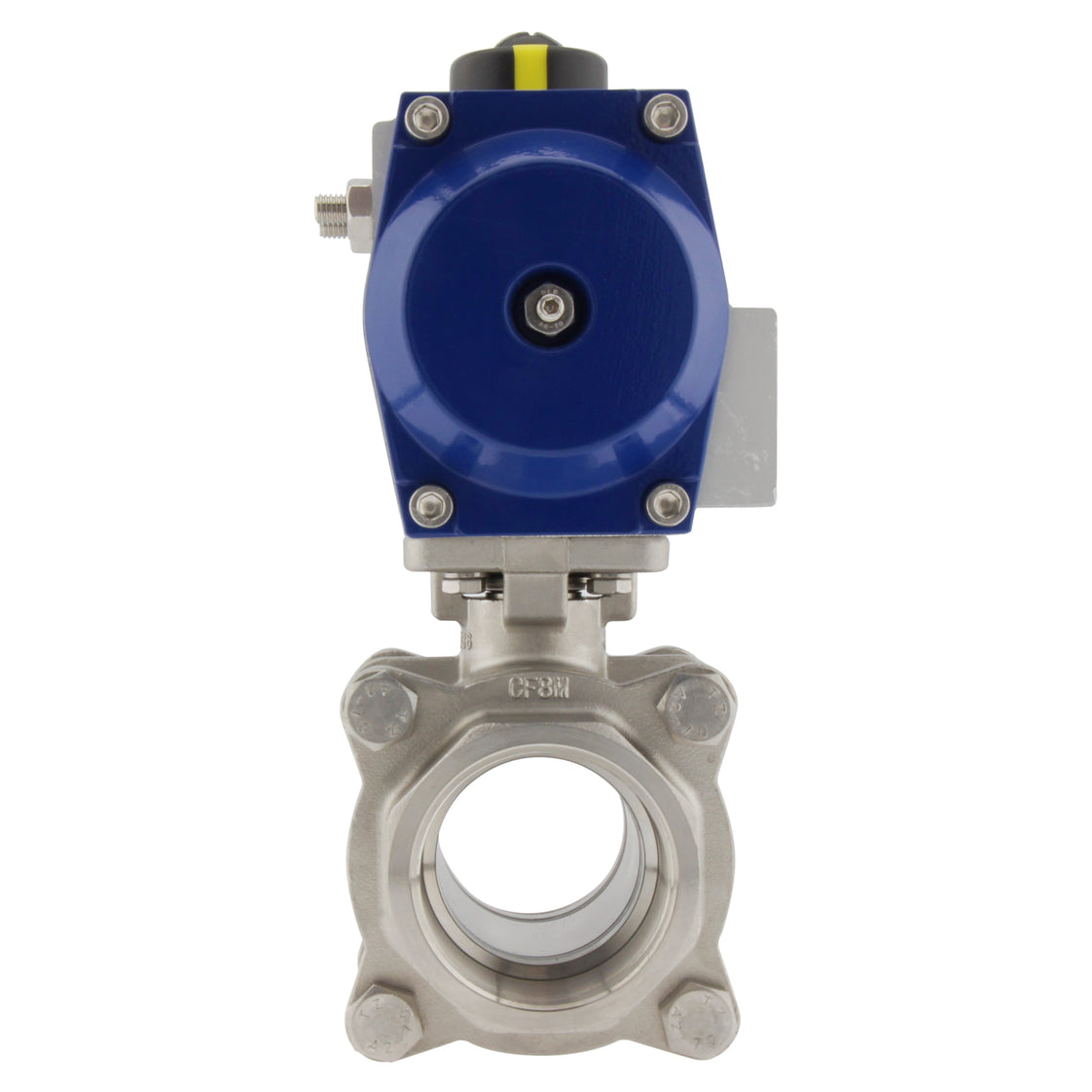

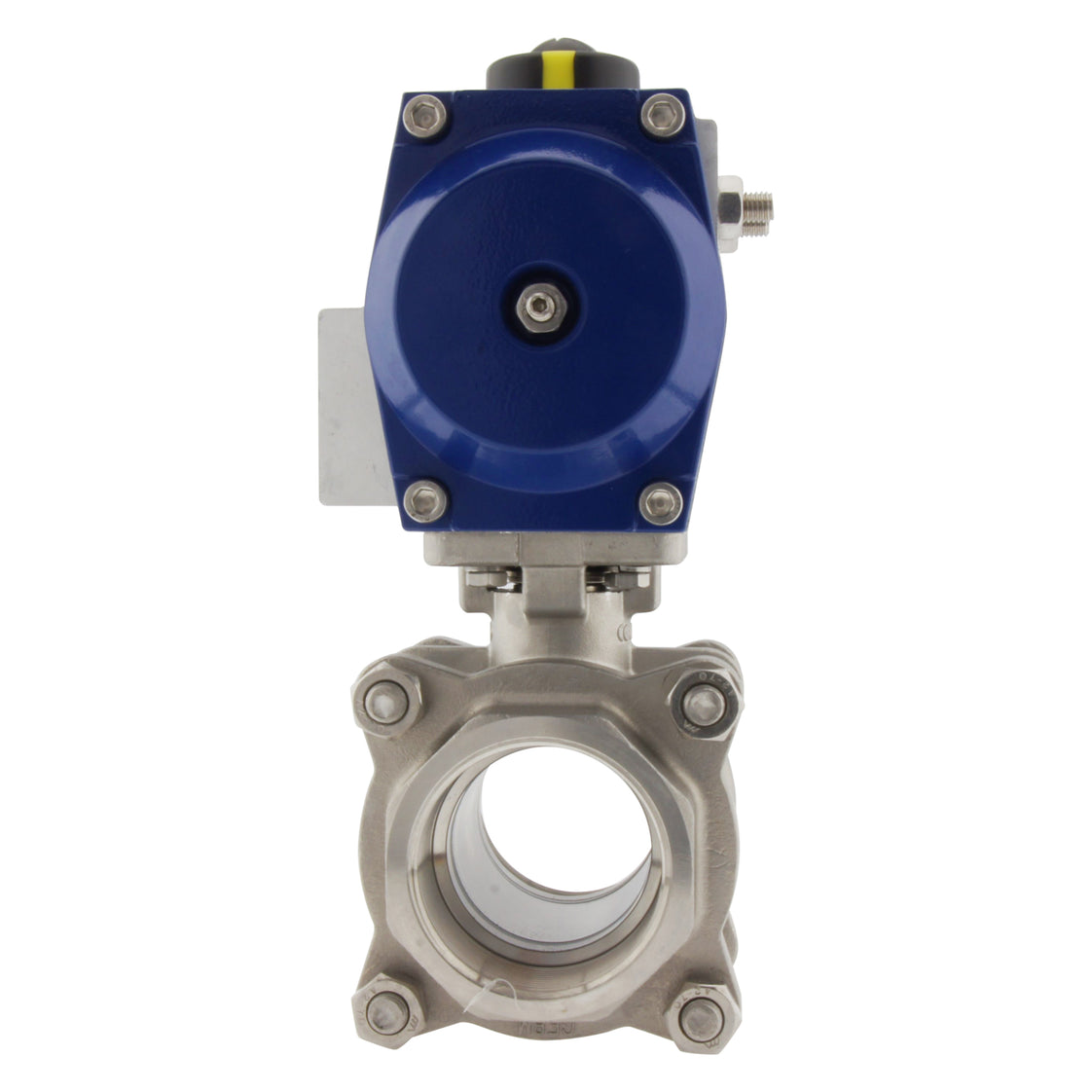

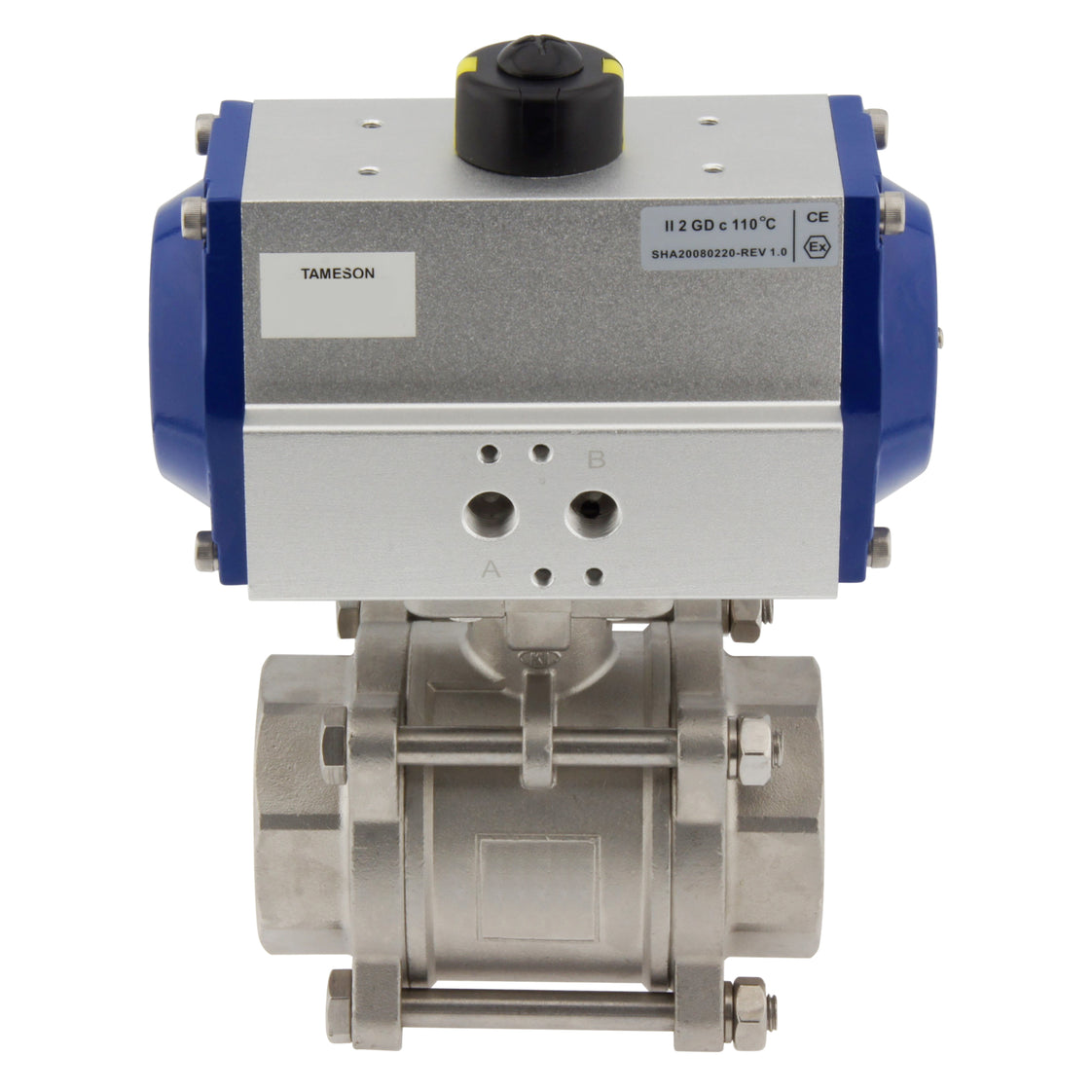

G2-1/2" 2-Weg RVS Pneumatische Kogelkraan Veeropenend - BL2SA3

Deze pneumatisch bediende 2-weg kogelkraan zorgt voor een grotere automatisering van uw systeem in vergelijking met een handmatig bediende kogelkraan. De kogelkraan heeft een diameter van 65 mm en is geschikt voor vloeistoffen en gassen van -20 tot 180°C. De pneumatische actuator kan een koppel van 28 Nm genereren bij 8 bar, maar heeft een regeldrukvenster van 6 – 10 bar. De kogelkraan heeft G 2 1/2" schroefdraad voor de aansluiting op de leidingen/slangen waarin het medium zich bevindt en de Kv-waarde bedraagt 510 m3. De actuator is veeropen met een betrouwbare aluminium tandheugel-en-rondsel rotatie. De actuator heeft een behuizing van geanodiseerd aluminium en een aluminium deksel. De kogelkraan heeft een roestvrijstalen behuizing en een PTFE-afdichting. De maximale mediadruk is 63 bar. De kogelkraan is een 3-delig ontwerp dat een grondige reiniging mogelijk maakt. De actuator heeft G1/4-poorten voor de luchttoevoer en -afvoer. Wij raden aan een 1/4" Namur magneetventiel rechtstreeks op de actuator te monteren om de luchttoevoer te regelen. Merk op dat 1/4 verwijst naar de Namur-maat van de klep, niet naar de poortmaat.  Ook kan een positiecontrole- of eindschakelaarkast worden gemonteerd op de bovenkant van de actuator volgens VDI/VDE 3845. De actuator wordt op de kogelkraan gemonteerd via de ISO 5211 F07 flens (17 mm). De assemblage is ATEX-gecertificeerd (EX II 2GD c) en mag derhalve worden gebruikt in omgevingen met explosiegevaar.

Voordelen:

• Mogelijkheid tot directe montage van een Namur magneetventiel om fittingen en leidingen te beperken.
• Mechanische indicator aan de bovenzijde toont de klepstand.
• ATEX (EX II 2GD c) gecertificeerd voor explosieve omgevingen.
• Lagere investeringskosten dan een elektrische versie.
• Snel openen/sluiten
• Enkelwerkend bespaart perslucht en de klep keert terug naar de beginpositie in geval van lucht- of vermogensverlies.
• De kogelkraan is een 3-delig ontwerp dat een grondige reiniging mogelijk maakt.
• Kan worden uitgerust met een eindschakelaarkast.

Nadelen:

• Enkelwerkende actuatoren geven minder controle dan dubbelwerkende actuatoren.
• Het vereist een persluchtsysteem en een magneetventiel om de luchttoevoer te regelen.
• Het energieverbruik is hoger dan bij elektrische actuators, maar de initiële investering is lager.

PAL-BL2SA3 serie

BL2SA3

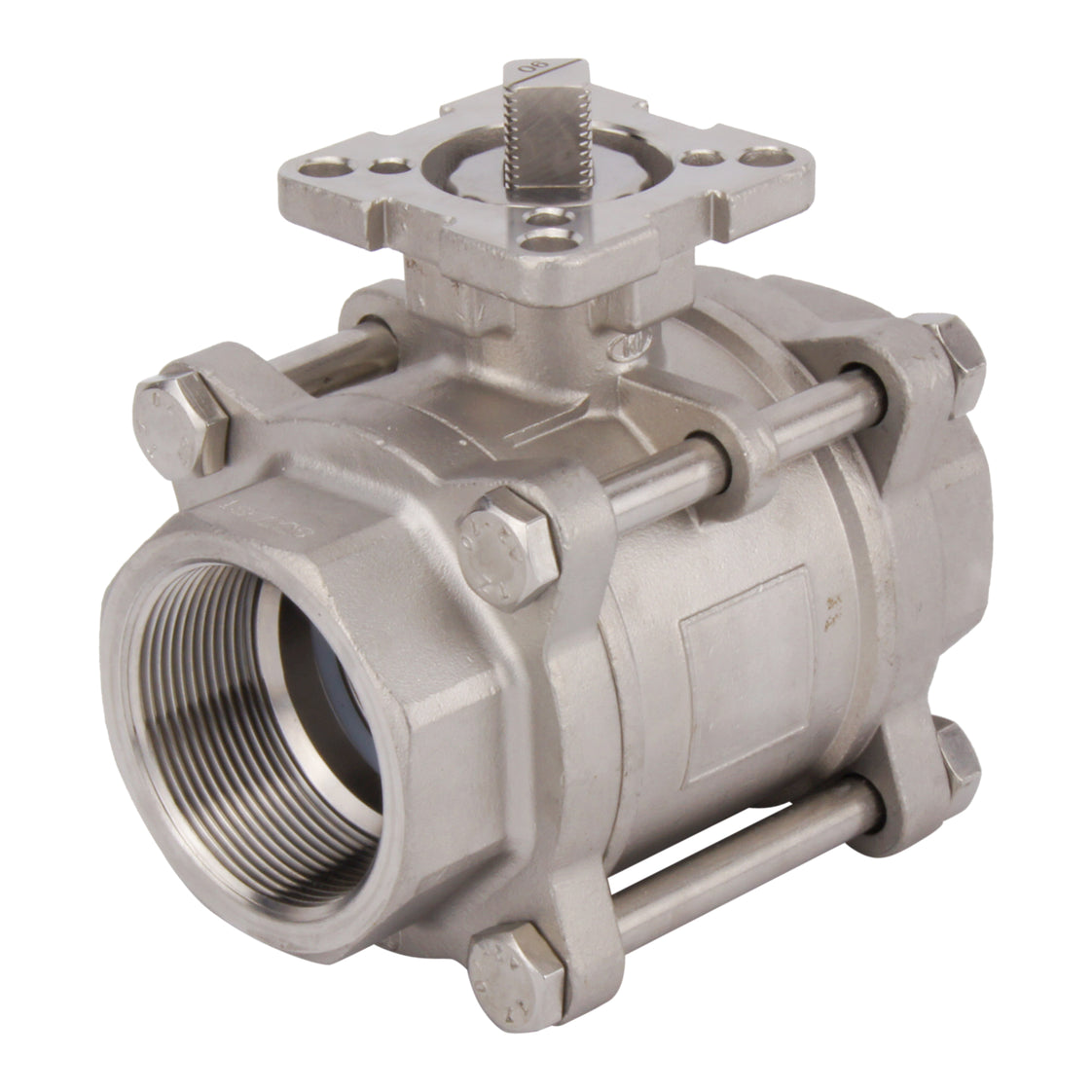

De kogelkranen van de BL2SA3-serie zijn betrouwbare 2-weg kogelkranen met een behuizing van RVS. De kogel is eveneens van RVS en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor diverse agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en verkrijgbaar van maat G 1/4" tot G 4". De kogelkranen van de BL2SA3-serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F10) die de montage van een actuator mogelijk maakt.

PAL

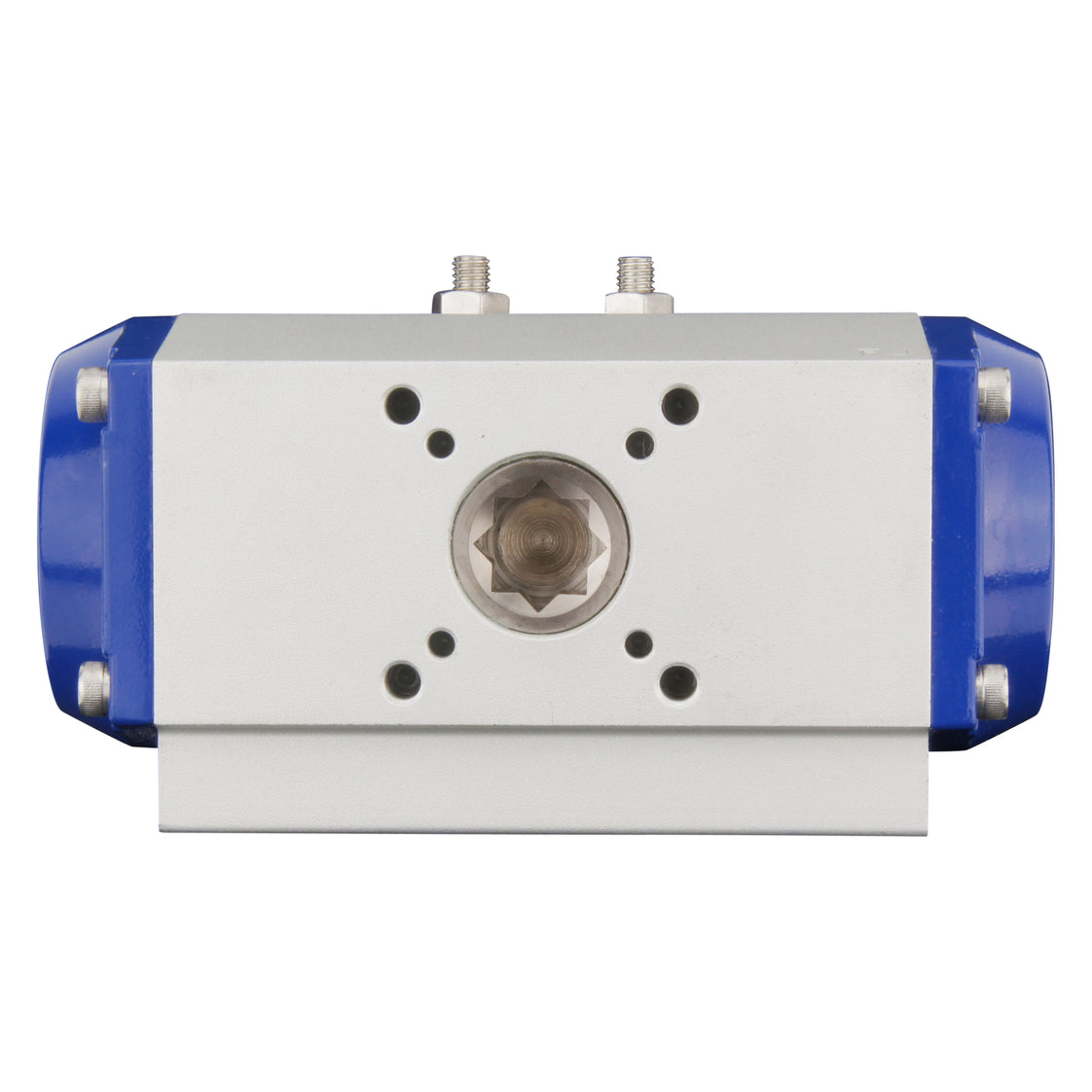

Met de PAL kwartslag pneumatische actuators kunt u kogel- of vlinderkleppen bedienen met perslucht. Zij bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuators. Zij worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot en met F12). Met 8 verschillende lichaamsmaten genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel en rondsel rotatie werking en ontworpen om ofwel enkelwerkend (veer open of veer dicht) of dubbelwerkend te zijn voor meer controle. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (maten 1-6) of aluminium (maten 12-130) deksel. Het standaard temperatuurbereik is -20°C tot 80°C met een NBR-afdichting, maar een optionele FKM-afdichting is verkrijgbaar voor een hogere maximumtemperatuur van 120°C (maten 1-6) of 150°C (maten 12-130). Alle kleppen hebben een 1/4" Namur-interface volgens VDI/VDE 3845 met ofwel G 1/8" of G 1/4" schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX-certificering (EX II 2GD c).

Reserveonderdelen

Kogelkraan BL2SA3-212

Aandrijving: PALO-012-07-14

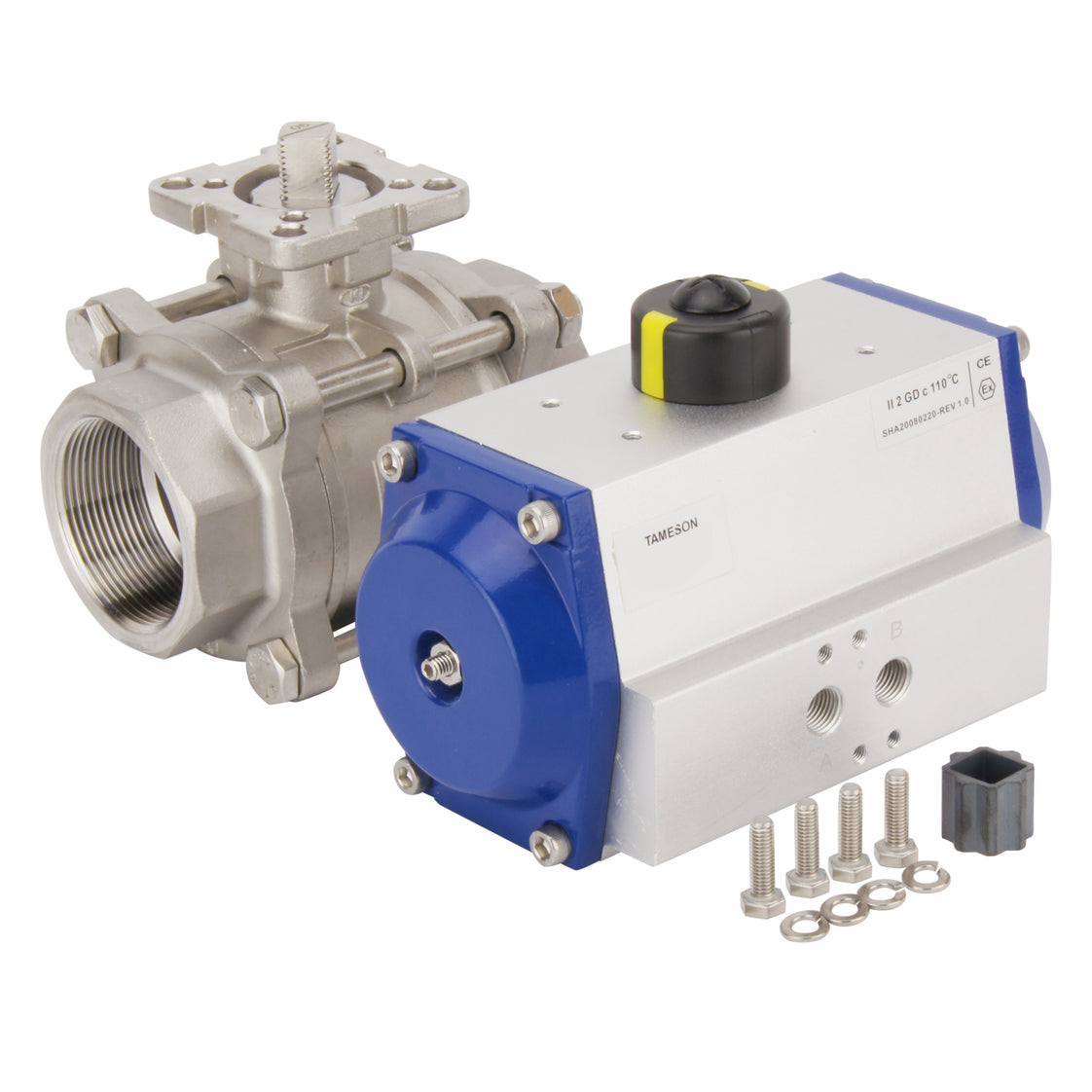

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
