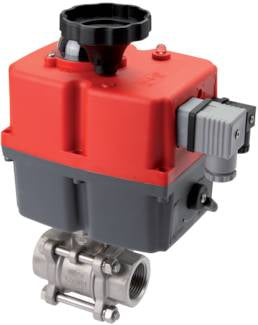

G1-1/4'' 24-240V AC/DC Modulerende 2-Weg RVS Kogelkraan

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 2-weg kogelkraan. Het kan het ventiel in 10 seconden van 0-90 graden draaien met een werkmoment van 20 Nm (hogere breekmoment, zie de handleiding). Het vereist een voedingsspanning van 24-240 V AC/DC, heeft een duty cycle van 75%, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de ventielpositie duidelijk te zien. Als modulerende actuator is het uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat het het ventiel overal tussen 0-90 graden kan positioneren. Het vereist een controlesignaal van 4-20 mA/0-10 V voor positionering. Standaard heeft het een handmatige bedieningswiel voor het handmatig draaien van het ventiel indien nodig. De actuator is gemonteerd op de kogelkraan via de ISO 5211 F03, F04 of F05 flens (11 mm). Het 2-weg RVS ventiel heeft twee aansluitpunten van G1 1/4". Het medium stroomt door een boorgat van 32 mm (Kv-waarde van 100 m3/h) en de temperatuur kan tussen -20 – 180 °C zijn onder 63 bar. Het heeft een spindelafdichtmateriaal van PTFE. De kogelkraan heeft een 3-delig ontwerp waardoor het uit elkaar kan worden gehaald en grondig kan worden gereinigd. Met de duurzame polyamide (PA) behuizing van de actuator biedt het een bescherming van IP67 voor een omgevingstemperatuur van -20 tot 70 °C. Lees de handleiding zorgvuldig door voordat u de actuator aansluit.

Voordelen:

• Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om het ventiel overal tussen 0-90 graden te positioneren met een controlesignaal van 4-20 mA/0-10 V
• Het heeft een robuuste IP67 behuizing
• Standaard heeft het een handmatige bedieningswiel voor het handmatig draaien van het ventiel indien nodig
• Het heeft een duidelijke visuele positie-indicator om de staat van het ventiel te zien
• De kogelkraan heeft een 3-delig ontwerp waardoor het uit elkaar kan worden gehaald en grondig kan worden gereinigd

Nadelen:

• De actuator is niet uitgerust met een batterijveiligheidsretour (BSR) maar kan handmatig worden bediend als de stroom uitvalt
• In vergelijking met een pneumatische actuator van dezelfde grootte is de bedrijfssnelheid langzamer

J3C serie

BL2SA3 Kogelkraan

De BL2SA3 serie kogelkraanen zijn betrouwbare 2-weg kogelkraanen met een RVS behuizing. De bal is ook gemaakt van RVS en de ventielzittingen zijn gemaakt van PTFE/FKM. Het ventiel is geschikt voor verschillende agressieve en corrosieve media tot een maximum van 63 bar. Geschikt voor temperaturen tussen -20 en 180 graden Celsius en beschikbaar van maat G 1/4" tot G 4". Kogelkraanen uit de BL2SA3 serie hebben allemaal een ISO 5211 topflens (van F03 tot max. F10) wat de montage van een actuator mogelijk maakt.

J3C Actuator

De J3C hoogspannings elektrische ventielactuatoren van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties die bescherming bieden tegen schade door over-torque of condensatie. Actuatoren zijn ook beschikbaar met verschillende opties zoals fail-safe BSR (Batterij Veiligheidsretour) of modulerend genaamd DPS (Digitaal Positioneringssysteem). De serie heeft een werkmoment bereik tussen 20-300 Nm.
De J3C fail-safe of modulerende elektrische actuator is hetzelfde als de standaard aan/uit J3C actuator, maar een BSR en/of een DPS kit is toegevoegd binnenin de actuator. De J3C BSR fail-safe actuator kan worden ingesteld om open of gesloten te falen. De J3C DPS modulerende actuator kan worden bestuurd met 4-20 mA of 0-10 V (0-10 V op aanvraag).

Reserveonderdelen

Hieronder staat een lijst van de reserveonderdelen voor deze eenheid indien nodig. Gebruik eenvoudig het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.

Kogelkraan: BL2SA3-114
Actuator: J3C-S20-05-11-DPS

Opmerking: Dit product wordt geleverd in afzonderlijke delen, maar met de vereiste montagematerialen.
