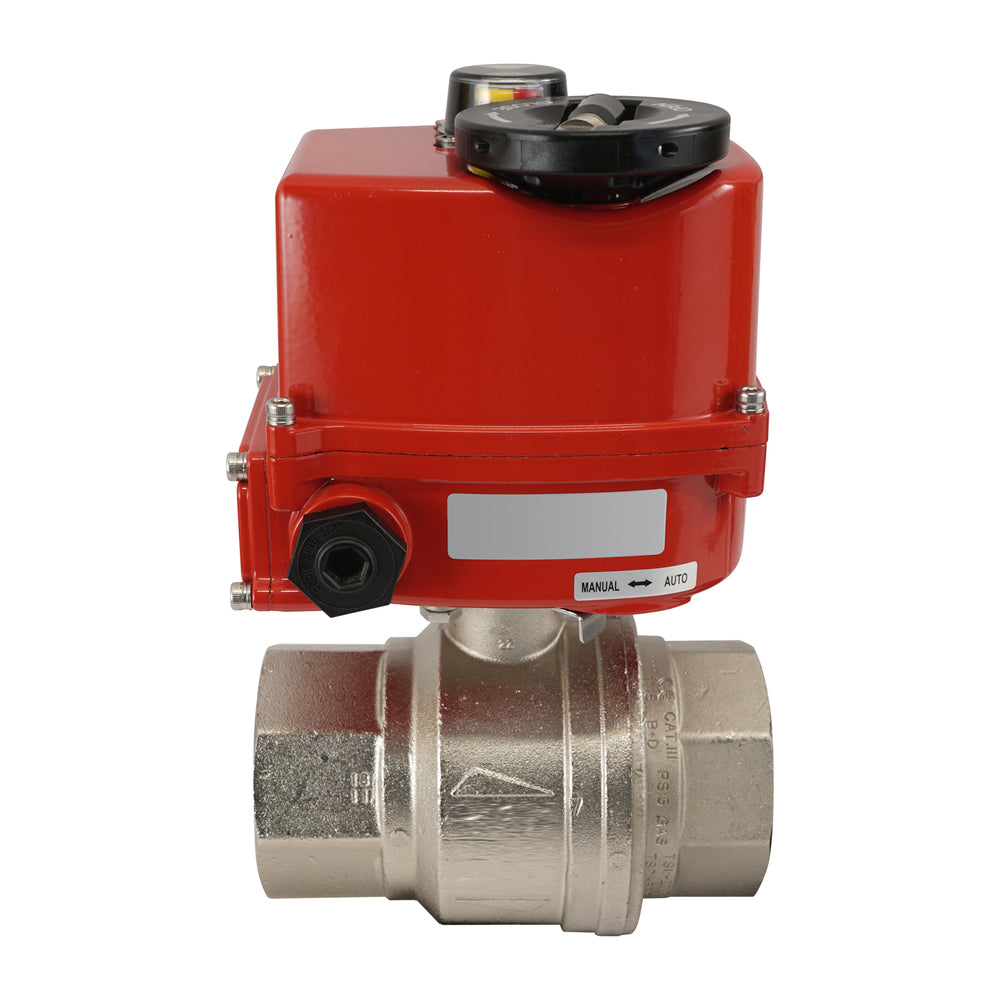

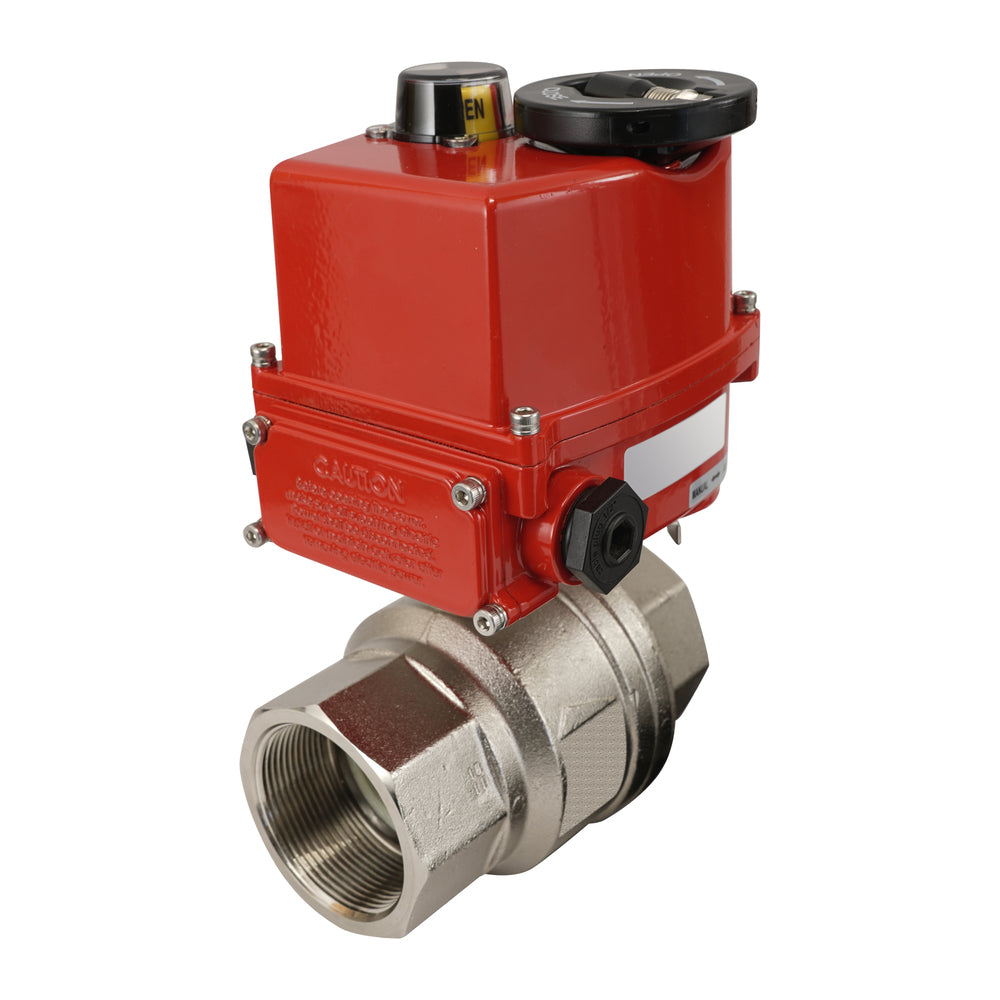

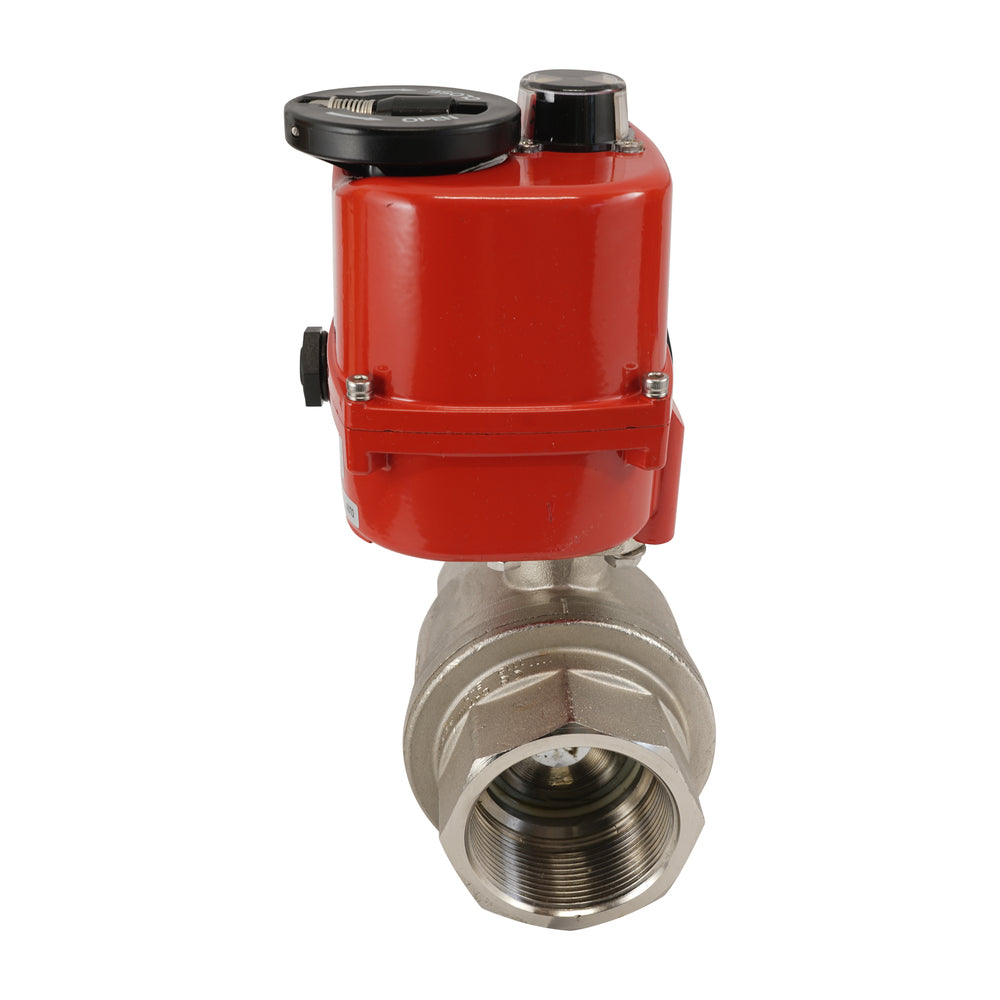

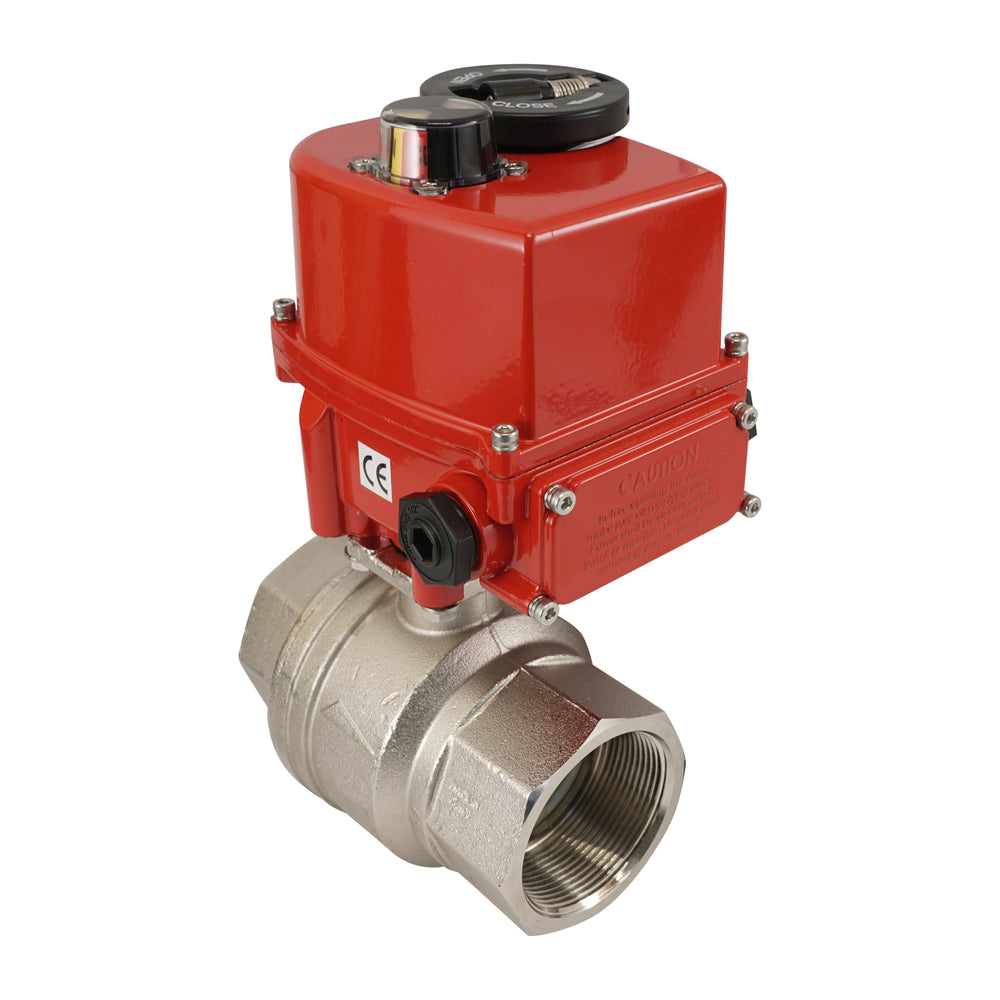

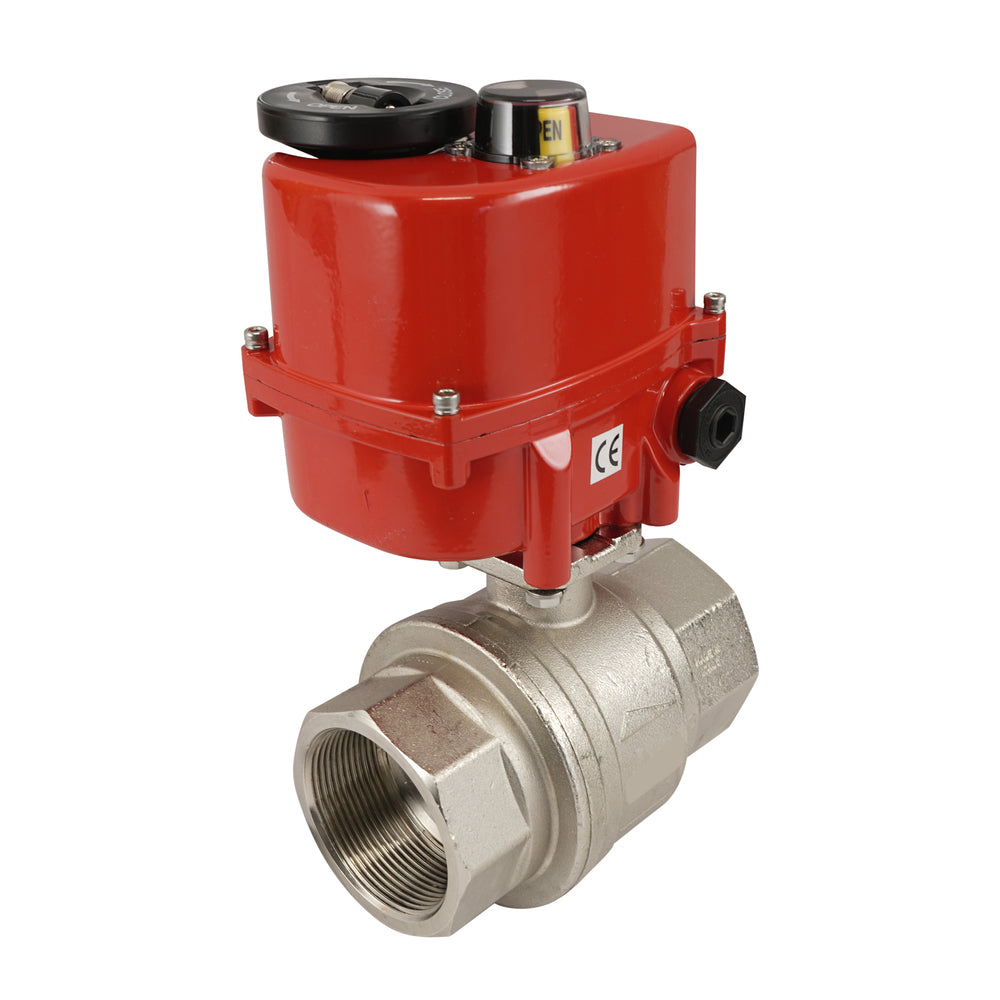

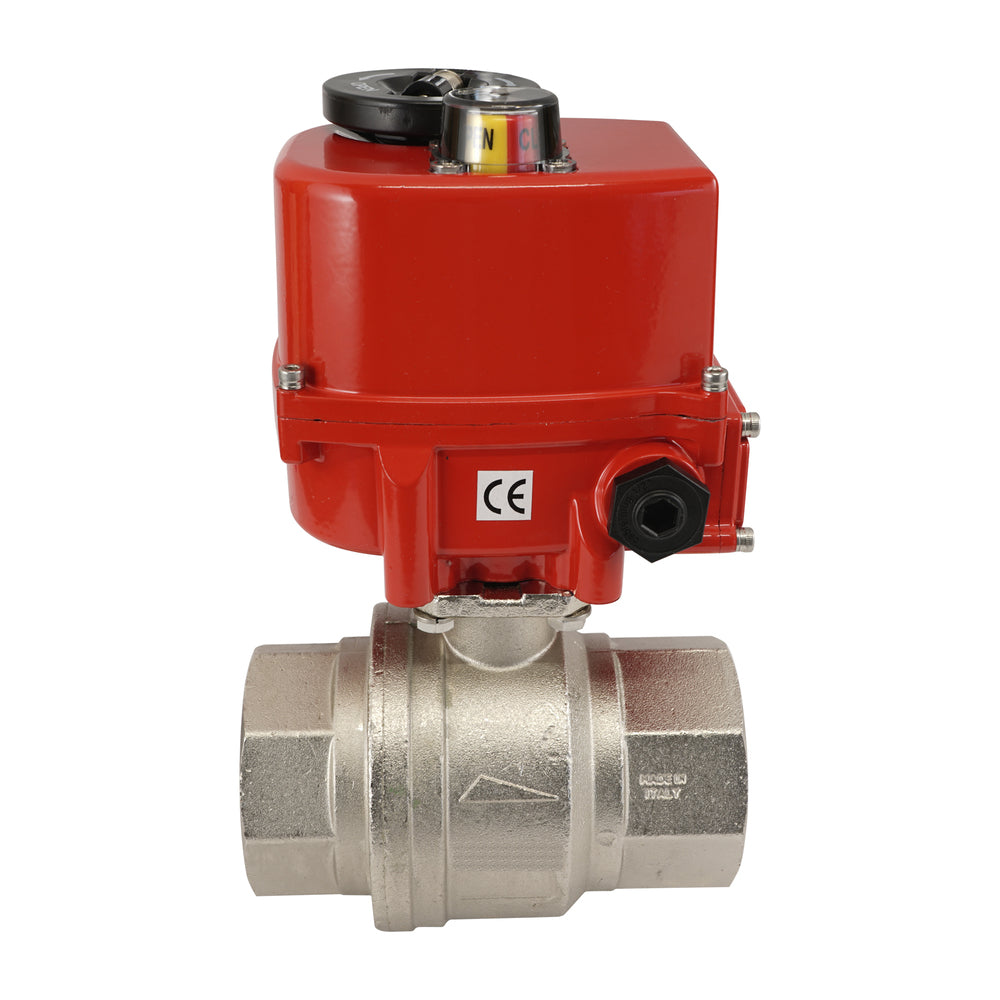

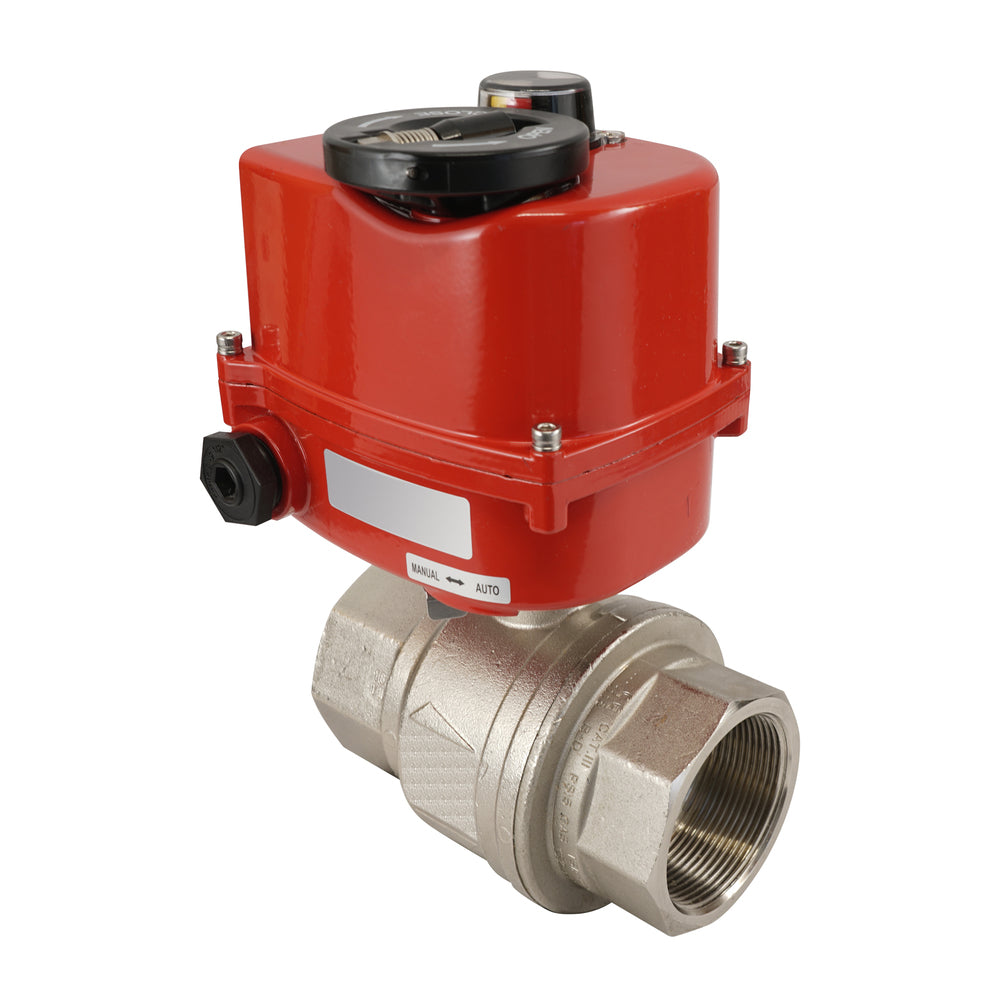

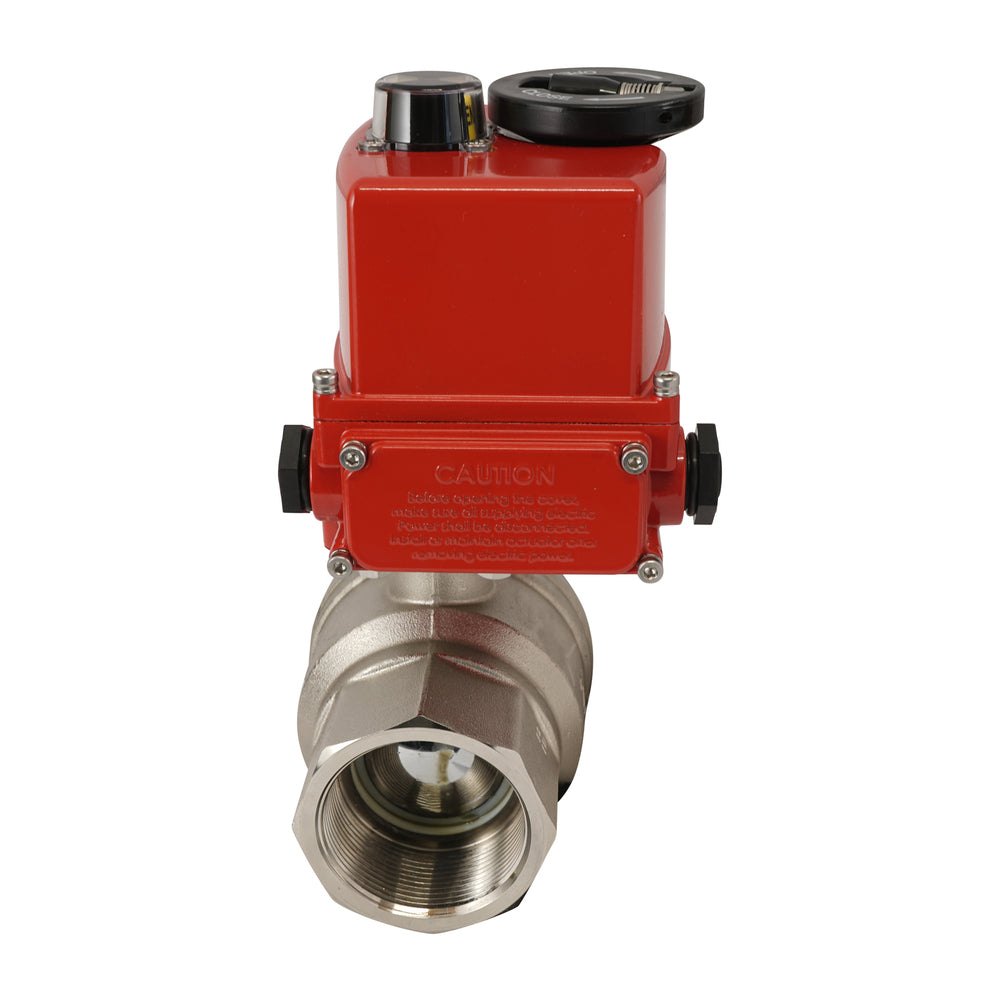

G 3 inch 2-Weg Messing Kogelkraan 24 V AC/DC
Deze elektrische actuator wordt aangeboden in combinatie met een 2-weg messing kogelkraan. Actuator vereist 24 V AC/DC om te werken. De kogelkraan heeft twee G3 inch binnendraad aansluitpunten. Doorlaat van 76 mm (Kv-waarde 615 m3/h), medium temperatuurbereik van -20 tot 120 °C en een maximale druk van 25 bar. Met de behuizing van de actuator geeft het de unit een bescherming van IP67 voor een omgevingstemperatuur van -10 tot 50 °C. Goedgekeurd voor aardgas of vloeibaar gas bij max. 5 bar en 60 °C (EN311 DVGW).
- Normale prijs
- €915.95
- Normale prijs
- €756.98
Beschrijving
Deze elektrische actuator wordt aangeboden in combinatie met een 2-weg kogelkraan. Hij kan de klep van 0-90 graden draaien in 50 seconden met een werkingskoppel van 50 Nm (hoger breekkoppel, zie de handleiding). Het vereist een voedingsspanning van 24 V AC/DC, heeft een duty cycle van S2, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. De actuator wordt op de klep gemonteerd via de ISO 5211 F03, F05 of F07 flens. De 2-weg messing klep heeft twee aansluitpunten van G3 inch. Het medium stroomt door een boring van 76 mm (Kv-waarde van 615 m3/u) en de temperatuur kan tussen -20 en 120 °C liggen bij een druk van minder dan 25 bar. Het heeft een spindelafdichting van PTFE. Door de duurzame behuizing van de actuator heeft deze een beschermingsgraad van IP67 en is bestand tegen een omgevingstemperatuur van -10 tot 50 °C. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.
Voordelen:
- Goedgekeurd voor aardgas of vloeibaar gas bij max. 5 bar en 60 °C (EN311 DVGW)
- Hij heeft een robuuste IP67-behuizing
- Het heeft een duidelijke visuele positie-indicator om de stand van de klep te zien
Nadelen:
- In vergelijking met een pneumatische actuator van dezelfde grootte, is de werkingssnelheid trager
BL2B serie
BL2BA Kogelkraan
De kogelkranen van de BL2BA-serie zijn betrouwbare 2-weg kogelkranen met een messing behuizing. De kogel is gemaakt van hard verchroomd messing en de klepzittingen zijn gemaakt van PTFE/FKM. De klep is geschikt voor verschillende media, zoals water, olie of lucht tot maximaal 20 - 40 bar, afhankelijk van de diameter (G 1/4 - G 4). Geschikt voor temperaturen tussen -20 en 160 graden Celsius. Voor corrosieve of agressieve media is een klep van PVC of RVS beter geschikt. De kogelkranen van de BL2BA serie hebben allemaal een ISO 5211 bovenflens (van F03 tot max. F07) die de montage van een actuator mogelijk maakt.
AG5 Actuator
De AG5 elektrische klepaandrijvingen van JP Fluid Control bieden een uitgebreide lijst met standaardfuncties, waaronder veiligheidsoverride tegen schade door overkoppel en handmatige override. Actuatoren zijn ook beschikbaar met verschillende opties zoals moduleren, genaamd DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 40-50 Nm. De AG5 DPS modulerende actuator kan worden aangestuurd met 4-20 mA, 0-10V of 2-10V.
Reserveonderdelen
Hieronder vindt u een lijst met reserveonderdelen voor dit product, mochten die nodig zijn. Gebruik het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.Kogelkraan BL2BA-300
Aandrijving: AG-550-B
Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
