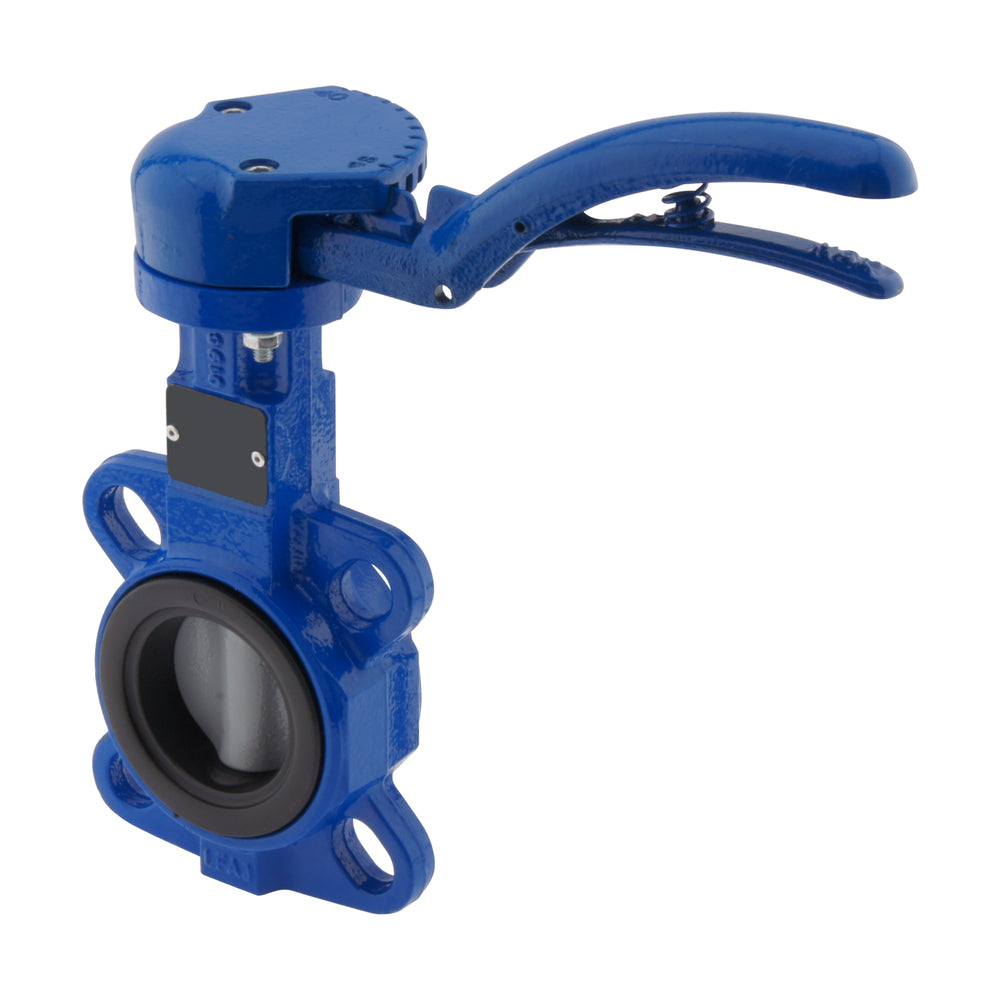

DN80 (3 inch) PN16 Wafer Vlinderklep GGG40-RVS-NBR - Tameson

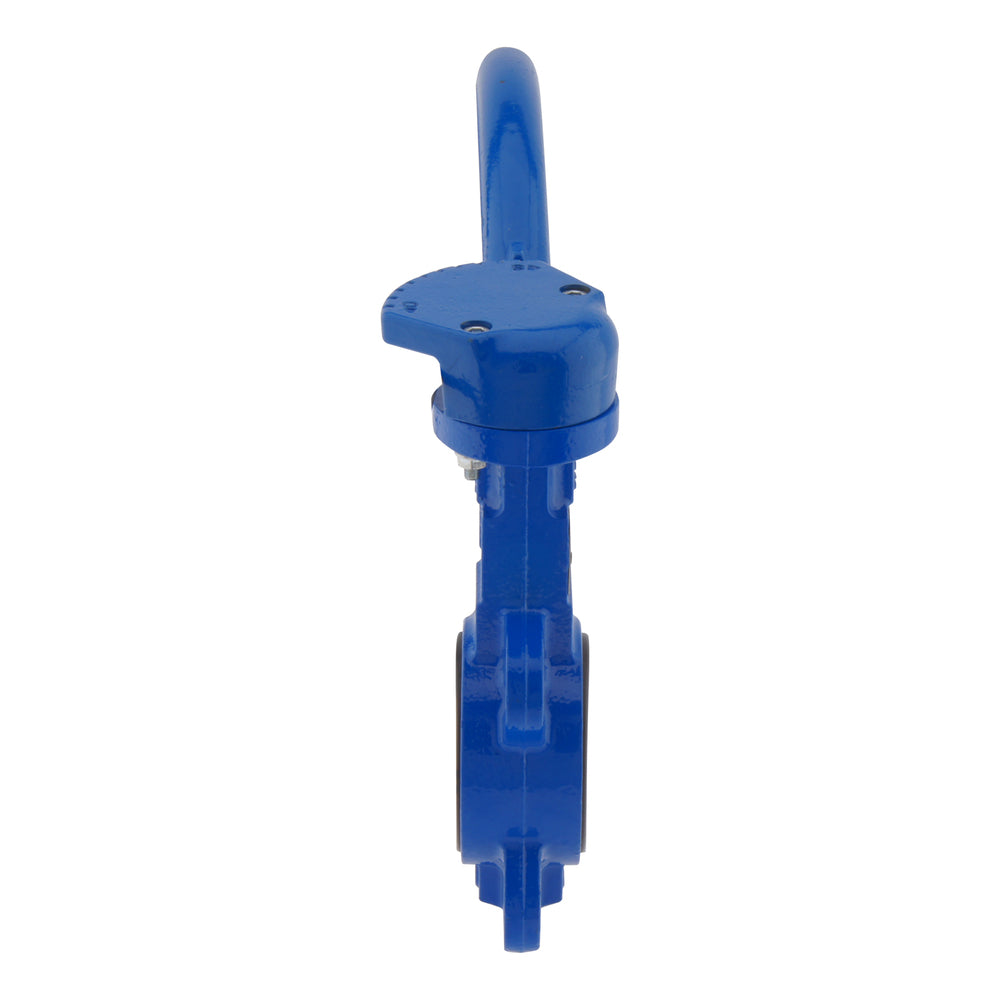

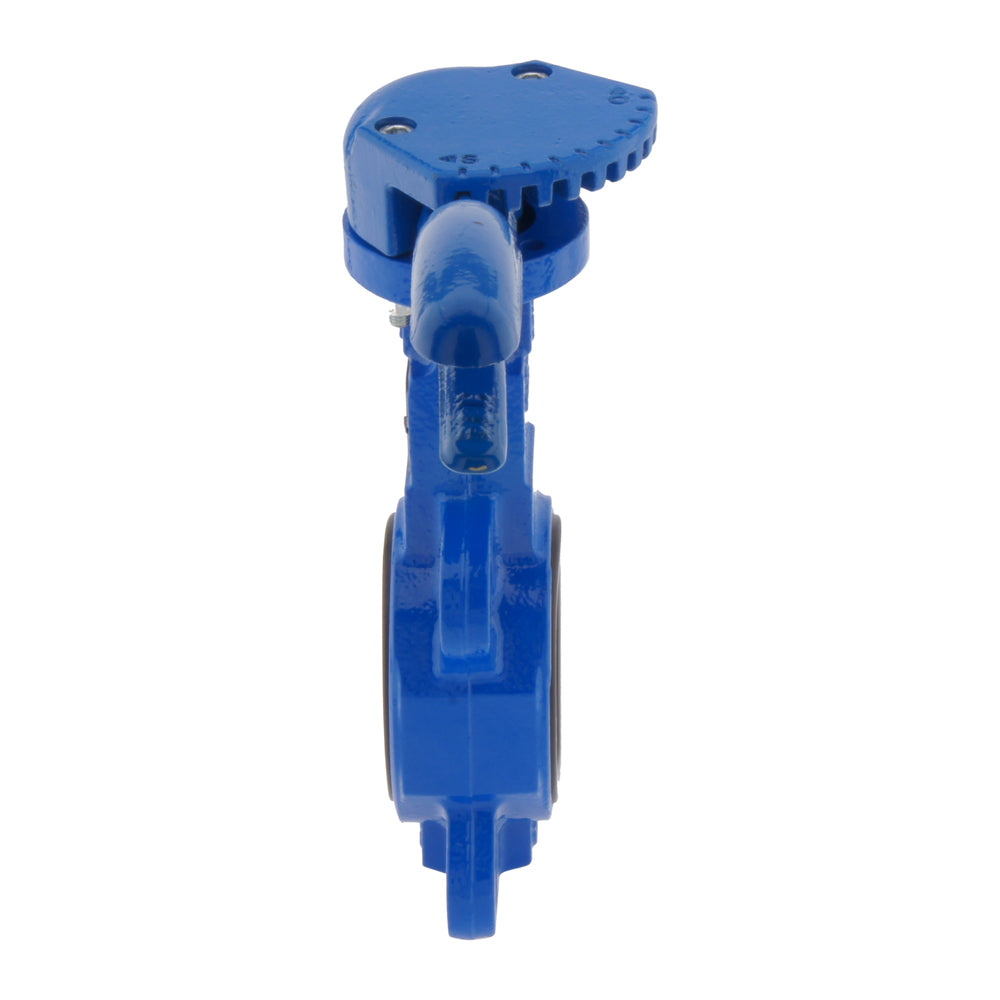

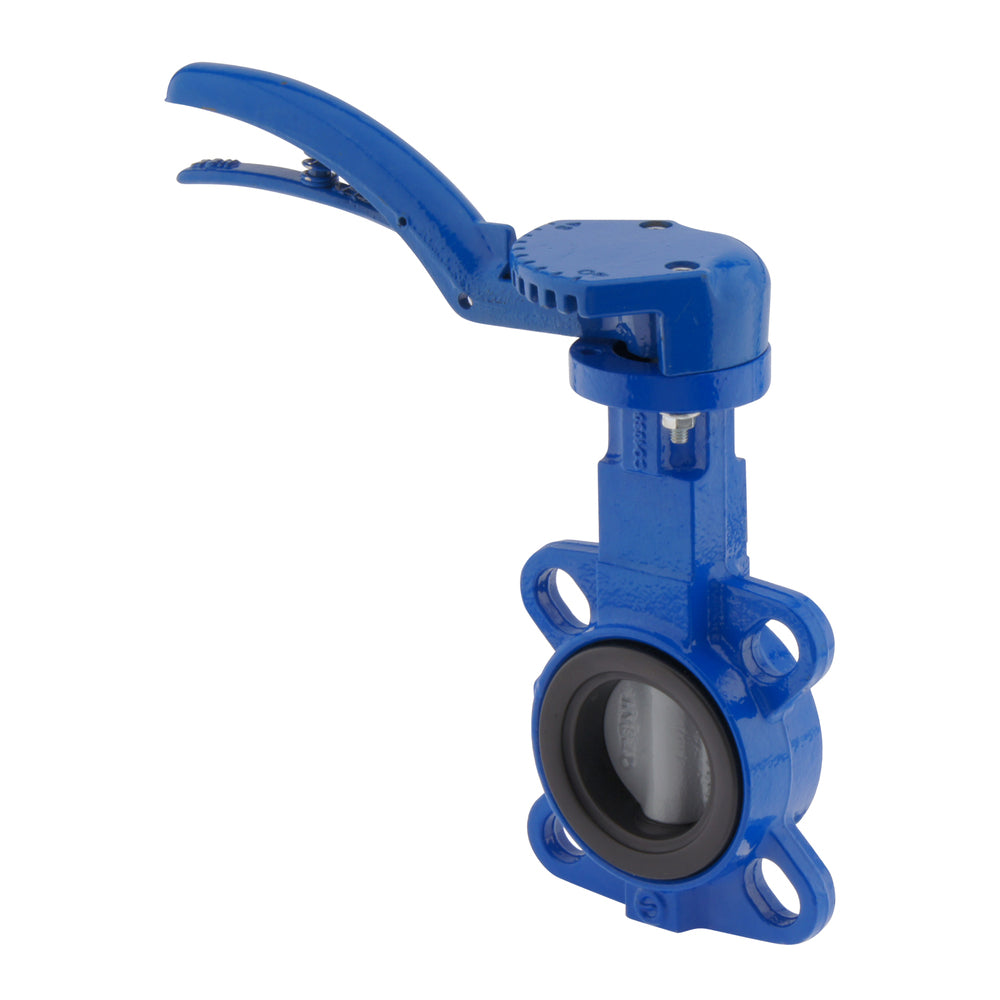

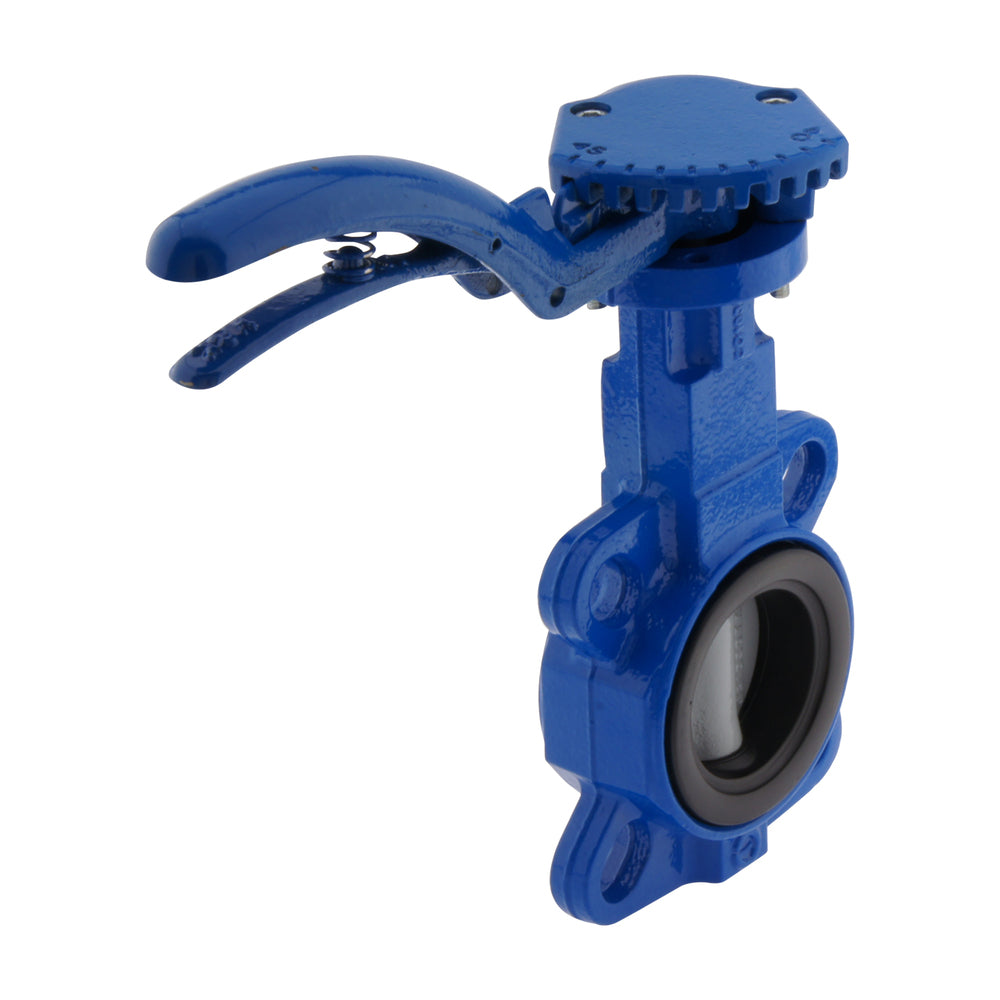

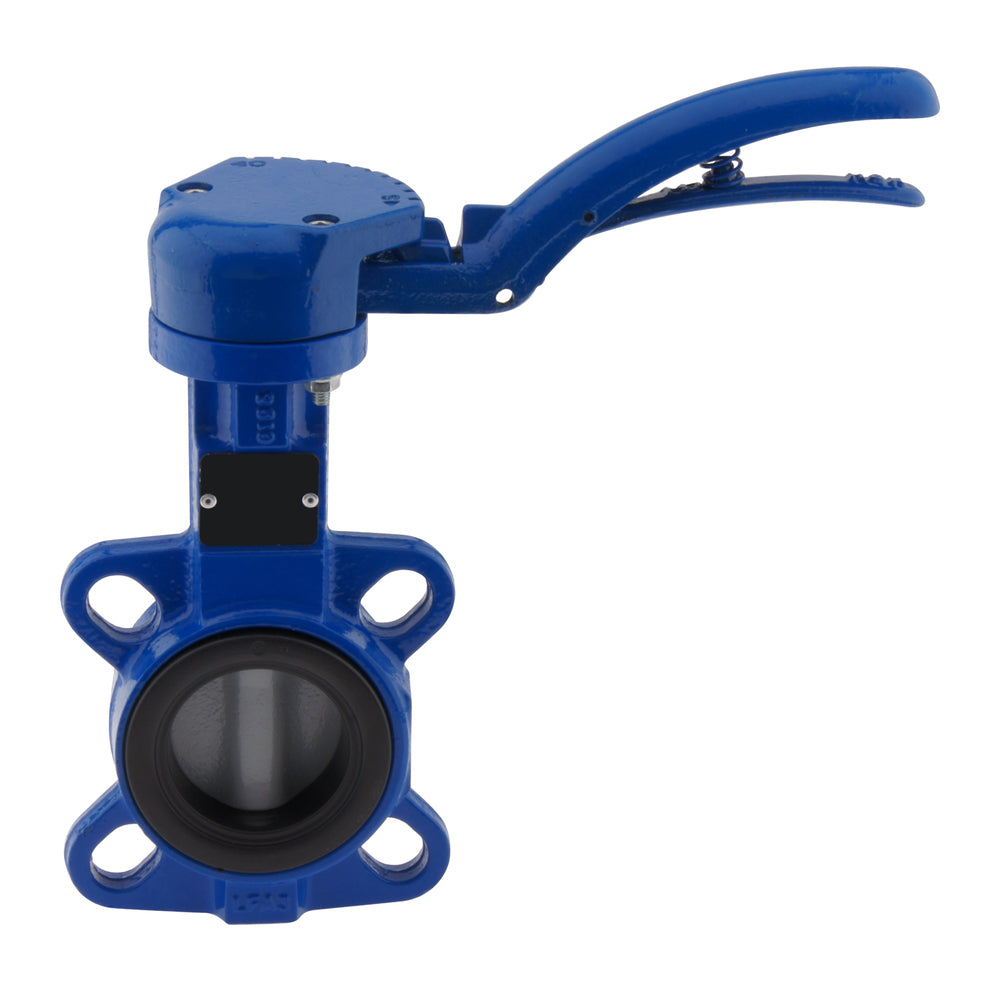

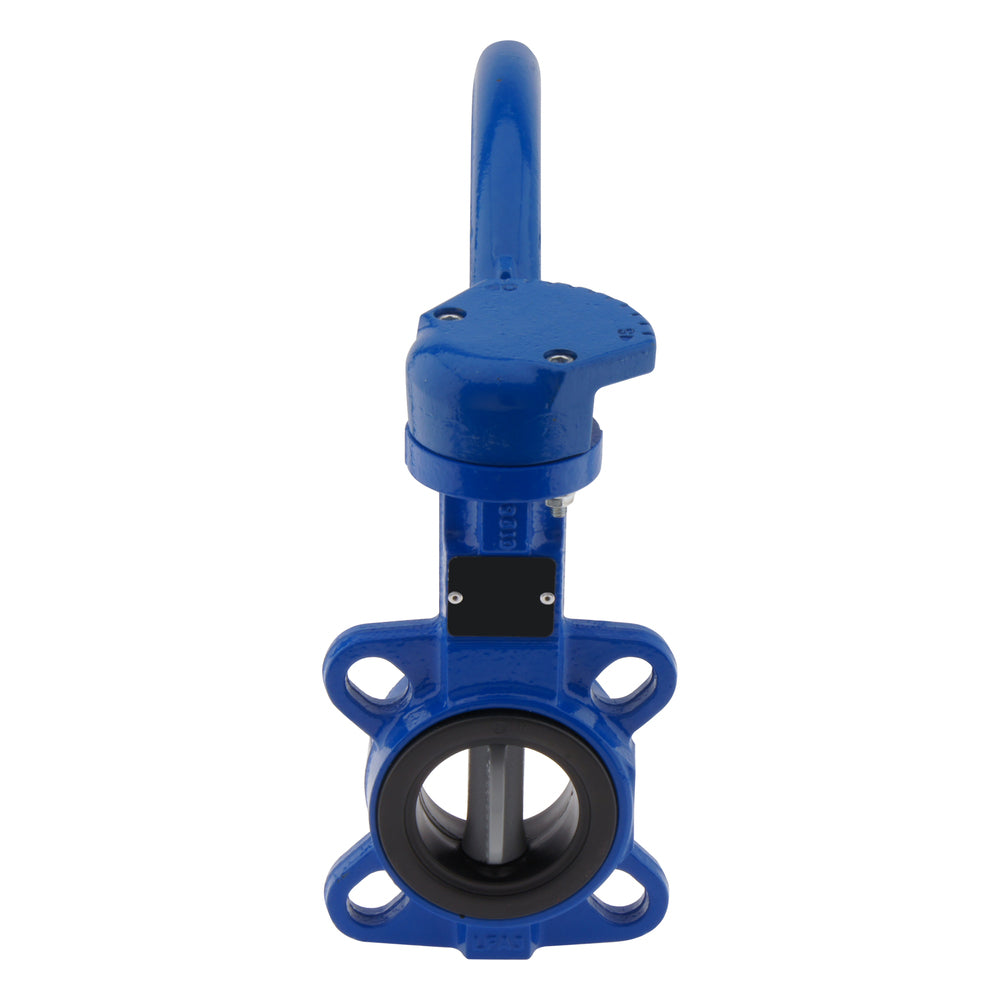

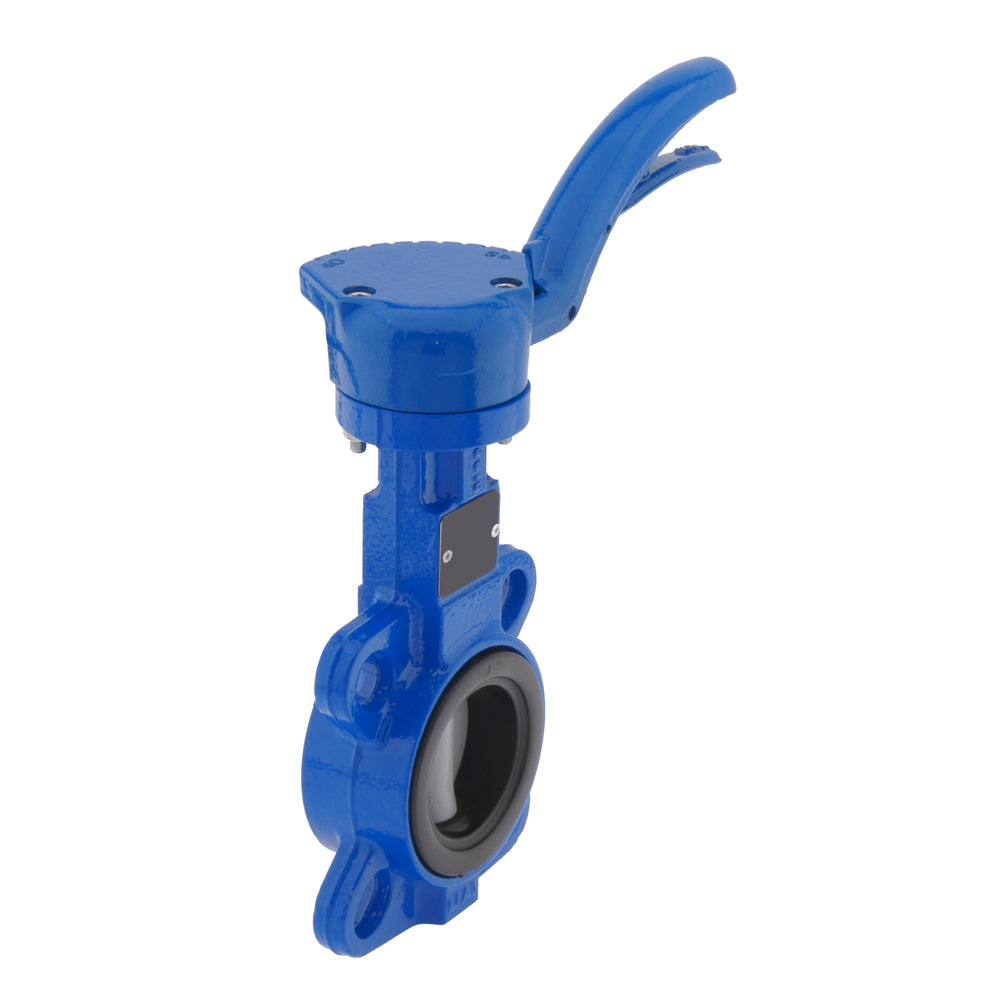

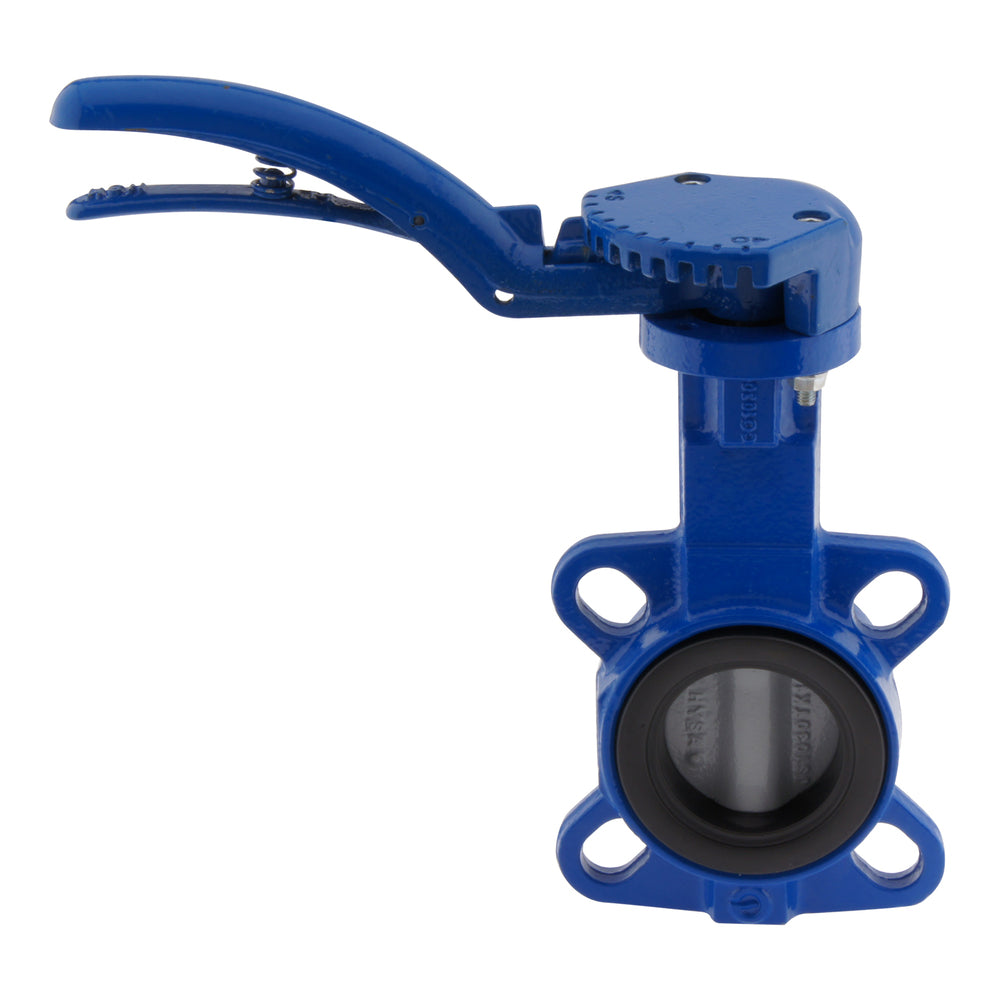

Vlinderkleppen zijn kwartslagkleppen die ideaal zijn voor aan/uit- en modulerende doorstroming. Deze klep is geschikt voor 16 bar niet-gevaarlijke vloeistoffen en wordt bediend met een knijphendel. Houd er rekening mee dat de maximale druk kan afwijken op basis van het mediumtype, dus controleer zorgvuldig het gegevensblad. De nominale diameter is 80 mm (3 inch) en wordt op je systeem gemonteerd met een flens van het wafertype. De gietijzeren (GGG40) behuizing maakt hem geschikt voor hogere druk en temperaturen dan de standaard GG25. De roestvrijstalen schijf maakt hem geschikt voor toepassingen met water, schurende media of voedingsmiddelen. De NBR-afdichting maakt een temperatuurbereik van 5°C - 85°C mogelijk.

Pro's

• De handbediening zorgt voor eenvoudige bediening en begrip.
• Relatief laag koppel om van positie te veranderen in vergelijking met kogelkleppen.
• Hoge Kv-waarde omdat vloeistof in een rechte lijn kan stromen.
• Hij heeft een kleine constructielengte in verhouding tot de 80 mm (3 inch) diameter in vergelijking met een kogelkraan van vergelijkbare grootte.
• Hij kan worden gebruikt voor een breed scala van vloeistoffen en gassen.
• Geschikt voor viskeuze media.

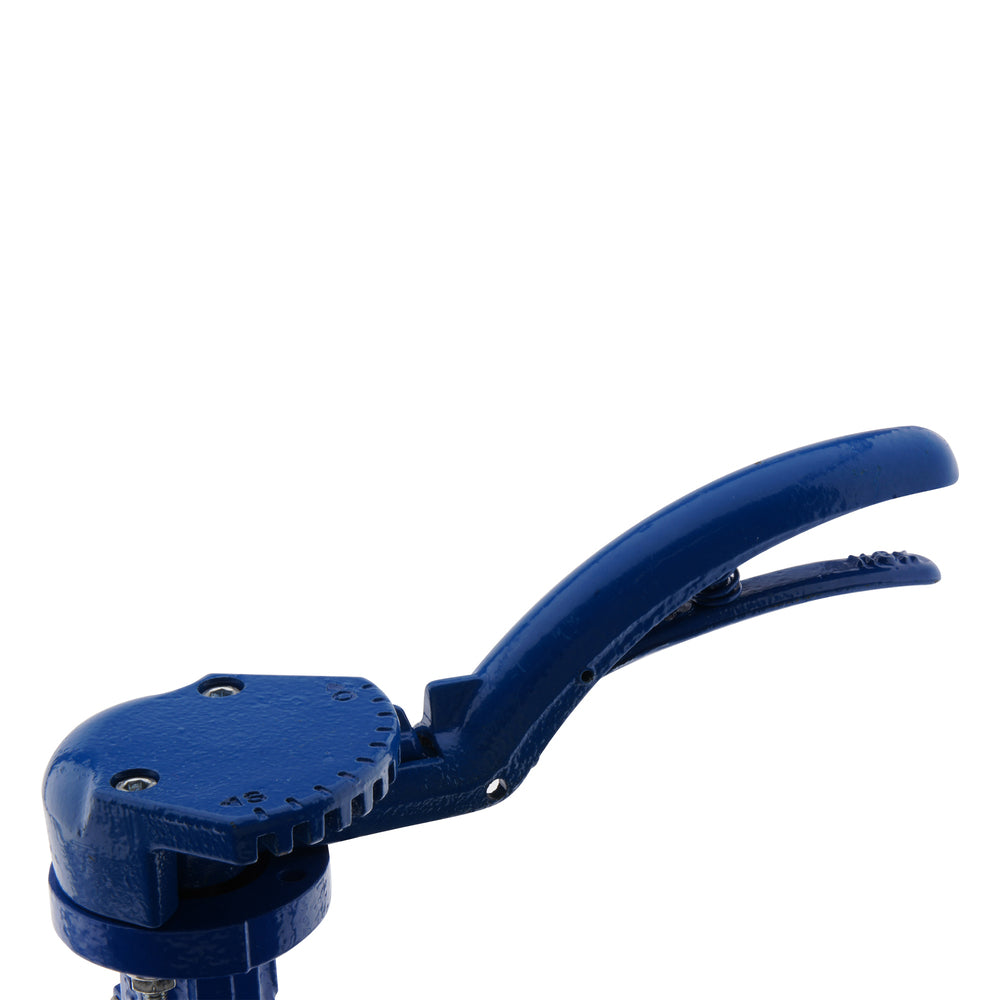

• Verwijder de knijphendel om een actuator te monteren dankzij de ISO 5211 flens.

Nadelen:

• Het heeft geen volledig onbelemmerd stromingstraject vanwege de schijf in vergelijking met kogelkleppen.
• Kan alleen worden gemonteerd met wafer type flens, die niet kan worden gebruikt aan het einde van een lijn.

BFL serie

De vlinderkleppen van de BFL-serie zijn een uitstekende kosteneffectieve oplossing voor aan/uit-bediening en modulatie van het debiet. Ze worden manueel bediend met een knijphendel met vergrendeling of een handbediend tandwiel. Geschikt voor drukken van 4-16 bar, afhankelijk van de diameter (25-300 mm), media en materiaalcombinatie. Verwijder de knijphendel of het handwiel om een ISO 5211 flens te maken (maat F05 tot F12). Hij heeft een kleine constructieve lengte in verhouding tot de diameter en kan worden geïnstalleerd met een nokflens of een wafelflens. Deze vlinderkleppen hebben een groot aantal opties aan behuizings-, schijf- en afdichtingsmaterialen. Zij kunnen worden gebruikt voor zowel vloeistoffen als gassen in toepassingen met een groot temperatuurbereik. Sommige modellen kunnen ook voor drinkwater worden gebruikt (DVGW-goedkeuring).

Voorbeeld van een referentienummer: BFLW-25-16-ABC

• BFL: Serie.
• W: Type flens. W = wafeltype, L = Lug-type.
• 25: Nominale diameter (mm).
• 16: Max. druk vloeistof (niet-gevaarlijke vloeistof).
• A: Materiaal behuizing.*
• B: Schijfmateriaal.*
• C: Afdichtingsmateriaal.*

*Mogelijke materiaalcombinaties zijn te vinden in het gegevensblad.
