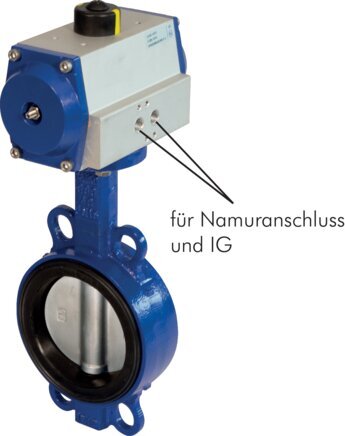

DN65 (2-1/2 inch) Wafer Pneumatische Vlinderklep GG25-RVS-EPDM Veersluitend - BFLW

Deze pneumatisch aangedreven vlinderklep met een wafer type type flens maakt het mogelijk om uw processen te automatiseren. De vlinderklep heeft een diameter van 65 mm (2-1/2 inch) en is geschikt voor vloeistoffen en gassen van -10°C tot 110°C. De actuator levert 28 Nm koppel bij 8 bar, het drukbereik is 6 – 10 bar. De vlinderklep heeft een gietijzeren behuizing, RVS schijf en een EPDM afdichting. De veersluitend actuator heeft een betrouwbaar aluminium tandheugel systeem, een geanodiseerde aluminium behuizing met deksels van aluminium. De maximale druk van het media ligt op 16 bar. Namur VDI/VDE 3845 bevestigingsgaten zijn aanwezig om een 1/4 Namur magneetventiel direct op de actuator te monteren, of sluit de luchtslangen direct aan via de G 1/4 poorten. Tevens is het mogelijk een positieregelaar of eindschakelbox boven op de actuator te monteren volgens de VDI/VDE 3845 standaard. De actuator wordt op de vlinderklep gemonteerd via de ISO 5211 F05 flens (11 mm). Dankzij de ATEX certificering (II 2G Ex d C) is het mogelijk deze pneumatisch aangedreven vlinderklep in een potentieel exposieve omgeving te plaatsen. Dit model is geschikt voor drinkwater (DVGW keurmerk).

Voordelen:

• Mogelijkheid om direct een Namur magneetventiel op de actuator te bevestigen om het aantal fittingen en slangen te verminderen.
• Visuele indicator geeft de positie van de klep aan.
• ATEX (II 2G ex d C) gecertificeerd voor gebruik in potentiële explosieve omgevingen.
• Lagere investeringskosten dan een electrische variant.
• Opent en sluit snel.
• Een enkelwerkende actuator bespaart perslucht en zorgt dat de afsluiter terugkeert naar haar startpositie in geval van het wegvallen van de perslucht of spanning.
• Mogelijkheid om een eindschakelbox op de actuator te monteren.
• Geschikt voor drinkwater (DVGW keurmerk).

Nadelen:

• Enkelvoudige werking resulteert in minder controle vergeleken met dubbelwerkend.
• Een persluchtsysteem is vereist en ook een magneetventiel is nodig om de luchtstroom te controleren.
• Het energieverbruik is hoger in vergelijking met elektrische actuatoren.

BFL - PAL serie

BFL

De BFL serie wordt gekenmerkt door de grote nominale doorlaat en een duurzaam ontwerp. Deze afsluiters zijn handmatig te bedienen met een knijphendel of een handwiel. Door deze te verwijderen, is het mogelijk een actuator te monteren volgens de ISO 5211 standaard (F05 tot F12). De klep is geschikt tot een maximale druk van 4 bar tot 16 bar, afhankelijk van de diameter (25 - 300 mm), de media en de combinatie van materialen. De BFL vlinderkleppen hebben een smalle constructie lengte en kunnen worden geïnstalleerd met een lug- of wafer-type flens. Er zijn veel verschillende combinaties van materialen mogelijk, wat zorgt dat er voor elk medium een geschikte vlinderklep beschikbaar is. De meeste kleppen uit de BFL serie zijn zowel geschikt voor gassen als voor vloeistoffen. Ook zijn er modellen beschikbaar die toegepast kunnen worden in applicaties met drinkwater (DVGW keurmerk).

PAL

De pneumatische actuatoren uit de PAL serie geven u de mogelijkheid om verschillende soorten kleppen met perslucht te regelen. PAL actuatoren zijn robuust en betrouwbaar en vergen een lage investering in vergelijking met volledig elektrische aansturing. Actuatoren uit de PAL serie kunnen op kleppen gemonteerd worden met een ISO 5211 flens (van F03 tot max. F12). Met 8 verschillende formaten generen de actuatoren bij een inlaatdruk van 8 bar een koppel van 9,92 Nm tot 901,8 Nm (drukbereik van 6 - 10 bar). Ontworpen met een betrouwbare aluminium tandheugel constructie om ofwel enkelwerkend (veergesloten of veer openend) of dubbelwerkend de klep een kwartslag te kunnen laten draaien. De actuatoren zijn samengesteld uit duurzame materialen. De behuizing bestaat uit geanodiseerd aluminium in combinatie met deksels van polyacetaal (maat 001-006) of aluminium (maat 012-130). De standaarduitvoeringen zijn geschikt voor omgevingstemperaturen tussen de -20°C en 80°C. Speciale versies met FKM afdichting zijn geschikt tot maximaal 120°C (maten 1-6) of 150°C (maten 12-130) is. Sluit de luchtslangen direct aan via de G 1/8 of de G 1/4 poorten of bevestig een 1/4 Namur magneetventieldirect op de actuator volgens standaard VDI/VDE 3845. Alle actuatoren uit de PAL serie zijn ATEX certificeerd (II 2G Ex d C) wat zorgt dat deze actuatoren gebruikt mogen worden in potentiële exposieve omgevingen.

Losse componenten

Vlinderklep: BFLW-65-16-ABA
Actuator: PALC-012-07-17

Let op: Dit product wordt in losse componenten geleverd. Benodigde bouten en revetjes worden meegeleverd.
