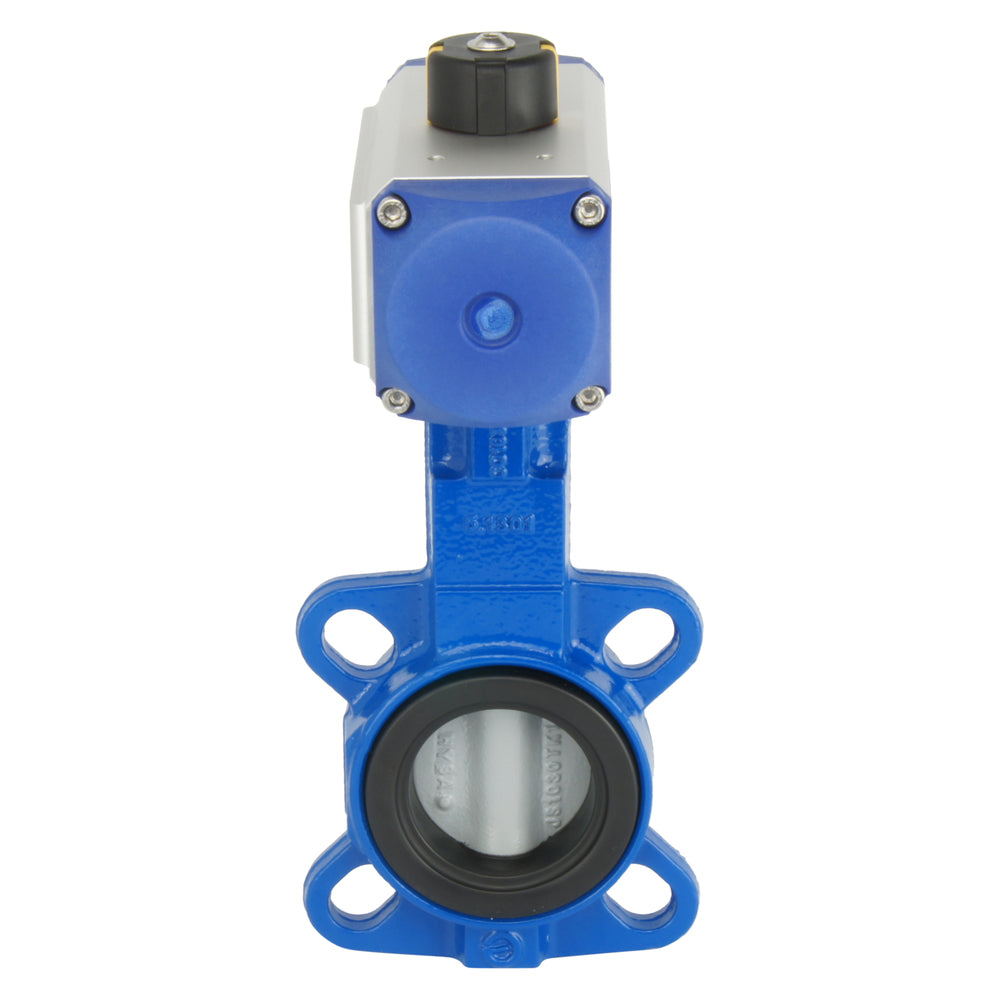

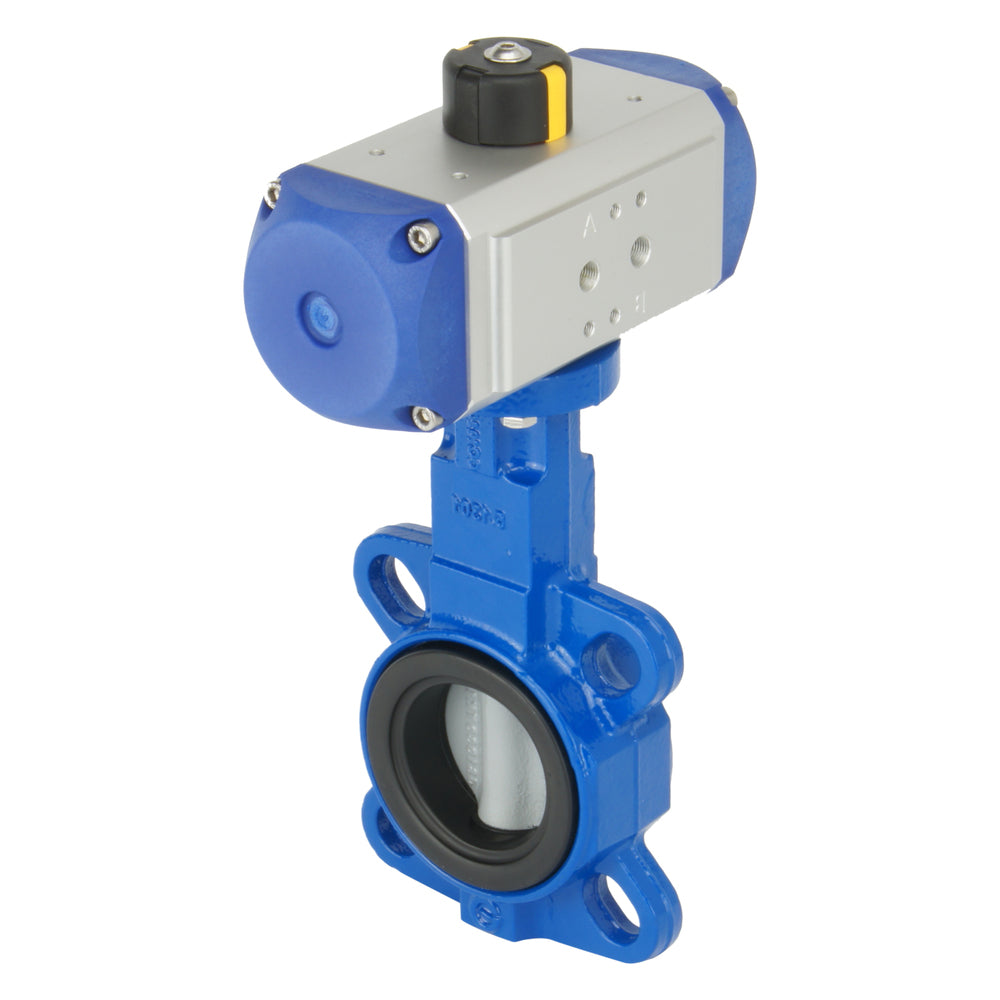

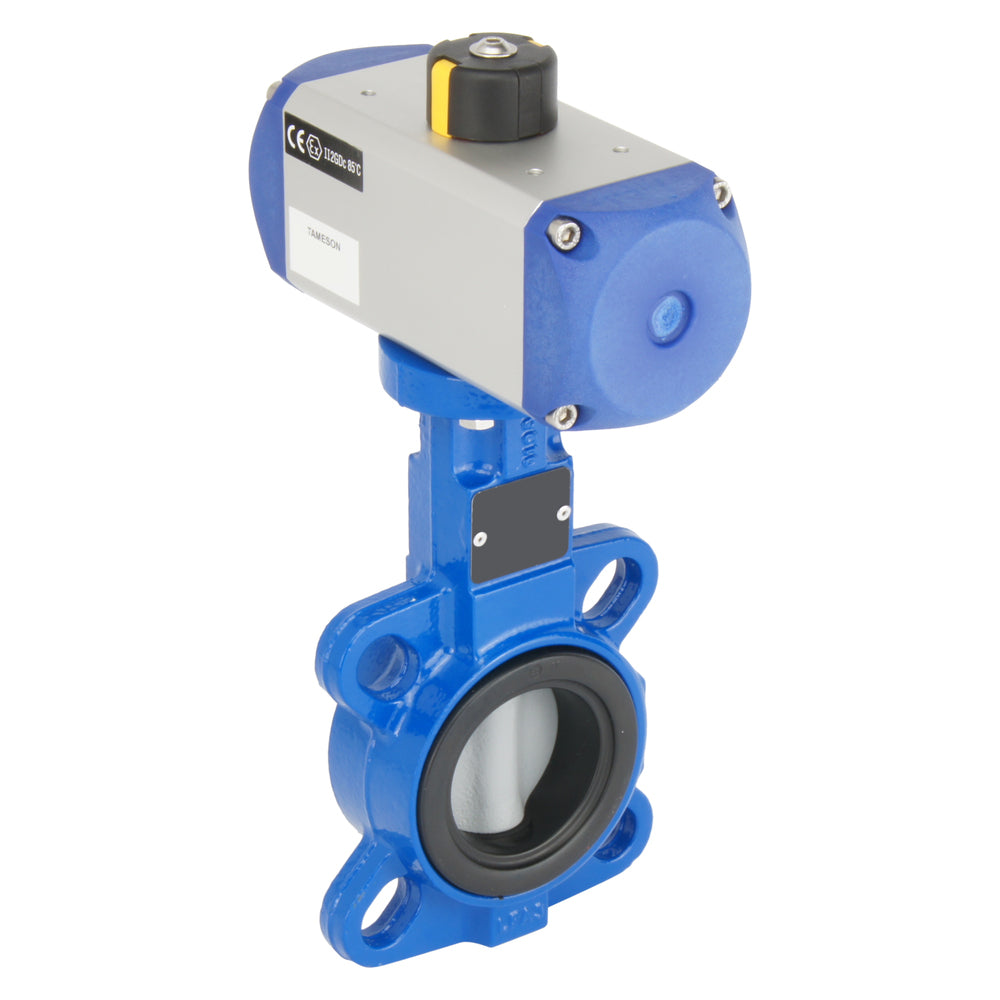

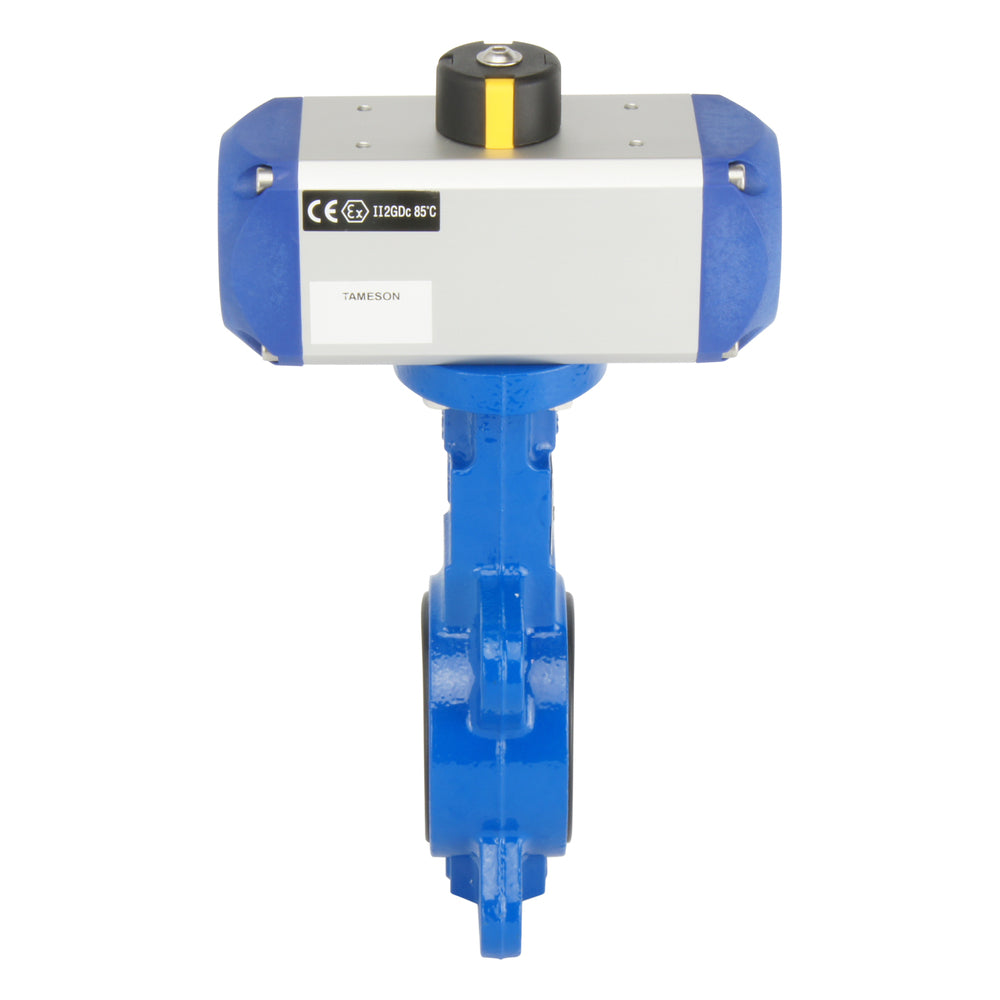

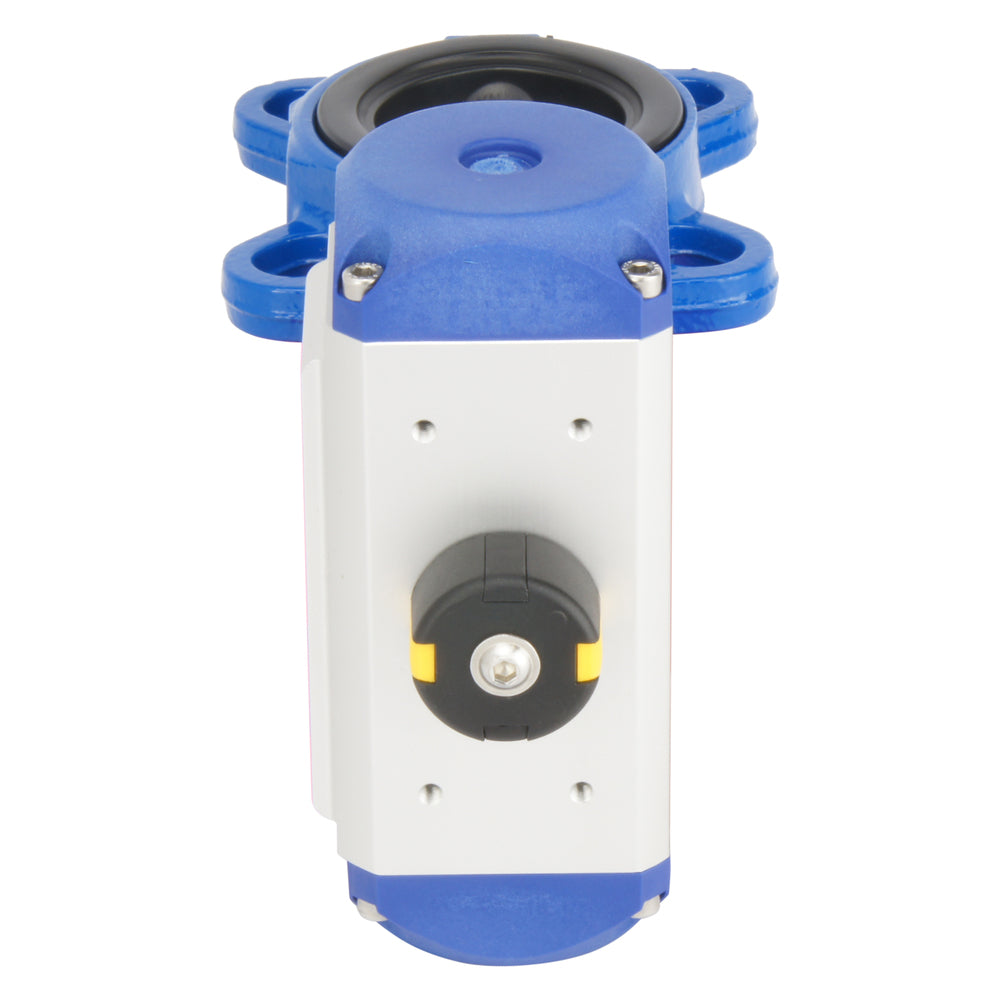

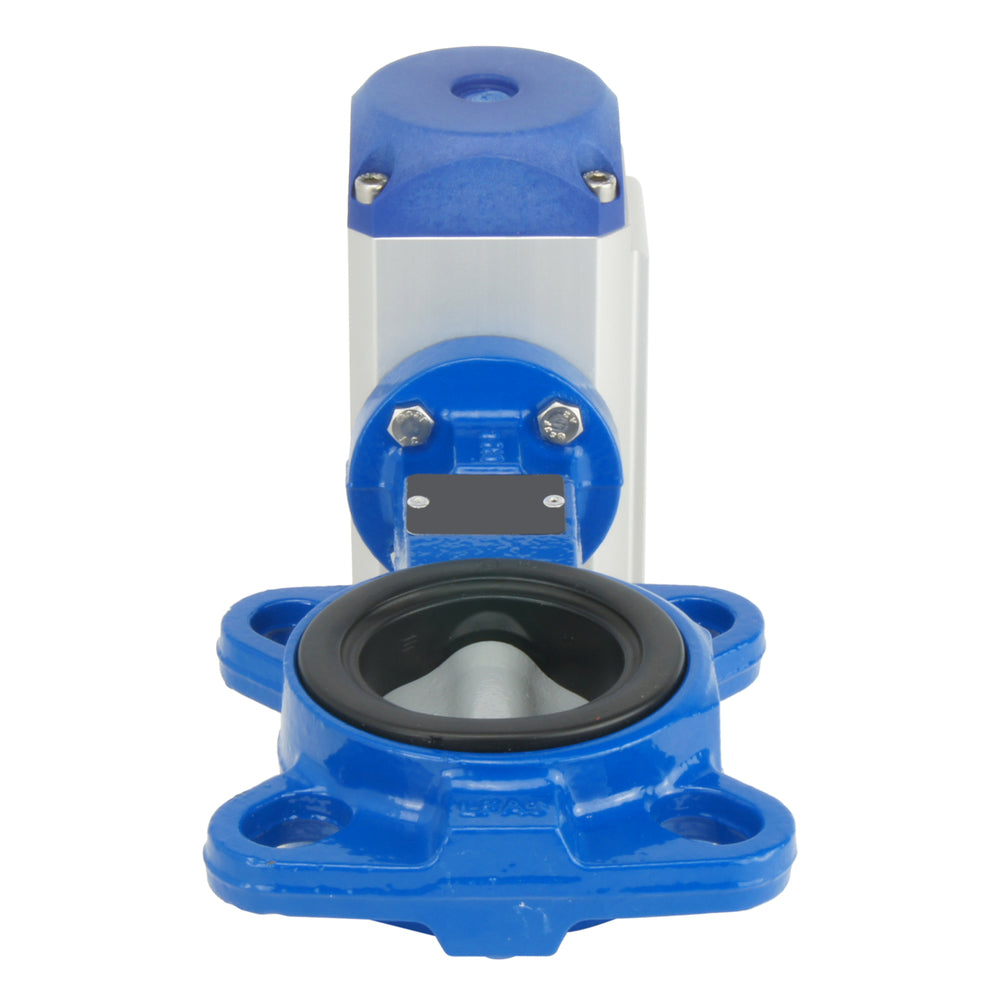

DN40 (1-1/2 inch) Wafer Pneumatische Vlinderklep GGG40-RVS-EPDM Veersluitend - BFLW
Deze pneumatisch bediende vlinderklep met een wafer type aansluiting heeft een opening van 40 mm (1-1/2 inch). De vlinderklep heeft een gietijzeren huis, een RVS schijf en een EPDM-afdichting. Geschikt voor vloeistoffen en gassen van -10°C tot 110°C en een maximale druk van 16 bar. De veer gesloten actuator heeft een behuizing van geanodiseerd aluminium en een deksel van acetalhars. De actuator heeft G 1/8 inch luchtpoorten en een 1/4 Namur interface om direct een magneetventiel te monteren. ATEX (II 2G Ex d C) gecertificeerd. Is geschikt voor drinkwater (DVGW goedkeuring).
- Normale prijs
- €495,30
- Normale prijs
- €409,34
Beschrijving
Deze pneumatisch gestuurde vlinderklep zorgt voor een verhoogde automatisering van uw systeem in vergelijking met een manueel gestuurde klep. De vlinderklep heeft een diameter van 40 mm (1-1/2 inch) en is geschikt voor vloeistoffen en gassen van -10 tot 110°C. De pneumatische actuator kan een koppel van 14,4 Nm genereren bij 8 bar, maar heeft een regeldrukvenster van 6 – 10 bar. De vlinderklep heeft een aansluiting van het wafeltype om hem aan te sluiten op de leidingen/hossen die het medium vervoeren. De actuator is veerdicht met een betrouwbare aluminium tandheugel-en-rondsel rotatie. De actuator heeft een behuizing van geanodiseerd aluminium en een deksel van acetaalhars, terwijl de vlinderklep een behuizing van gietijzer, een schijf van roestvrij staal en een EPDM-afdichting heeft. De maximale mediadruk bedraagt 16 bar. De actuator heeft G1/8 poorten voor de luchttoevoer en -afvoer. Wij raden aan een 1/4" Namur magneetventiel rechtstreeks op de actuator te monteren om de luchttoevoer te regelen. Merk op dat 1/4 verwijst naar de Namur-maat van de klep, niet naar de poortmaat. Ook kan een positiecontrole- of eindschakelaarkast worden gemonteerd op de bovenkant van de actuator volgens VDI/VDE 3845. De aandrijving wordt op de vlinderklep gemonteerd via de ISO 5211 F05 flens (11 mm). Het geheel is ATEX-gecertificeerd (II 2G Ex d C) en mag dus in een potentieel explosieve omgeving worden gebruikt. Dit model is geschikt voor drinkwater (DVGW-goedkeuring).
Voordelen:
- Mogelijkheid tot directe montage van een Namur magneetventiel om fittingen en leidingen te beperken.
- Mechanische indicator aan de bovenzijde toont de klepstand.
- ATEX (II 2G Ex d C) gecertificeerd voor explosieve omgevingen.
- Lagere investeringskosten dan een elektrische versie.
- Snel openen/sluiten
- Enkelwerkend bespaart perslucht en de klep keert terug naar de beginpositie in geval van lucht- of vermogensverlies.
- Kan worden uitgerust met een eindschakelaarkast.
- Geschikt voor drinkwater (DVGW goedkeuring).
Nadelen:
- Enkelwerkende actuatoren geven minder controle dan dubbelwerkende actuatoren.
- Het vereist een persluchtsysteem en een magneetventiel om de luchttoevoer te regelen.
- Het energieverbruik is hoger dan bij elektrische actuators, maar de initiële investering is lager.
BFL - PAL serie
BFL
De vlinderkleppen van de BFL-serie zijn een uitstekende kosteneffectieve oplossing voor aan/uit-bediening en modulatie van het debiet. Ze worden manueel bediend met een knijphendel met vergrendeling of een handbediend tandwiel. Geschikt voor drukken van 4 - 16 bar, afhankelijk van de diameter (25 - 300 mm), media, en materiaalcombinatie. Verwijder de knijphendel of het handwiel om een ISO 5211 flens te maken (maat F05 tot F12). Hij heeft een kleine constructieve lengte in verhouding tot de diameter en kan worden geïnstalleerd met een nokflens of een wafelflens. Deze vlinderkleppen hebben een groot aantal opties aan behuizings-, schijf- en afdichtingsmaterialen. Zij kunnen worden gebruikt voor zowel vloeistoffen als gassen in toepassingen met een groot temperatuurbereik. Sommige modellen kunnen ook voor drinkwater worden gebruikt (DVGW-goedkeuring).
PAL

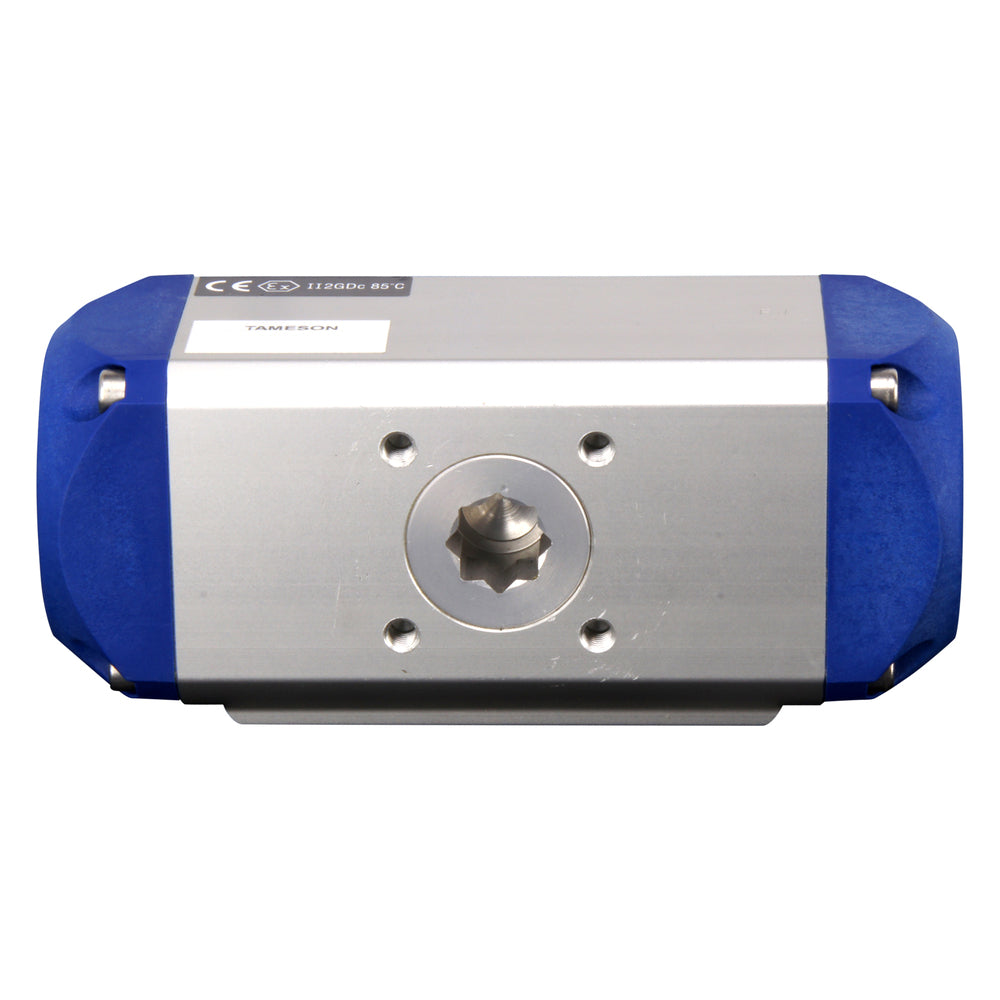

Met de PAL kwartslag pneumatische actuators kunt u kogel- of vlinderkleppen bedienen met perslucht. Zij bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuators. Zij worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot en met F12). Met 8 verschillende lichaamsmaten genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel en rondsel rotatie werking en ontworpen om ofwel enkelwerkend (veer open of veer dicht) of dubbelwerkend te zijn voor meer controle. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (maten 1-6) of aluminium (maten 12-130) deksel. Het standaard temperatuurbereik is -20°C tot 80°C met een NBR-afdichting, maar een optionele FKM-afdichting is verkrijgbaar voor een hogere maximumtemperatuur van 120°C (maten 1-6) of 150°C (maten 12-130). Alle kleppen hebben een 1/4" Namur-interface volgens VDI/VDE 3845 met ofwel G 1/8" of G 1/4" schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX-certificering (II 2G Ex d C).
Reserveonderdelen

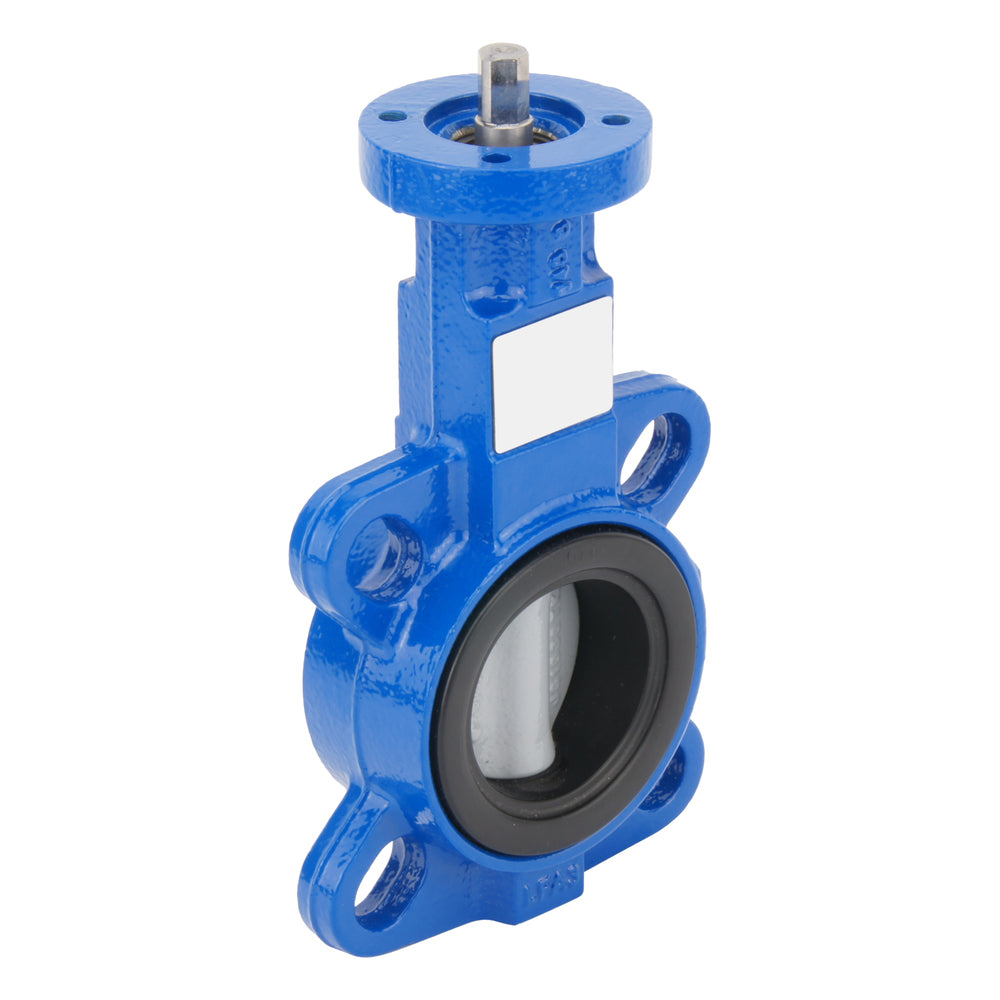

Hieronder vindt u een lijst met reserveonderdelen voor dit product, mochten die nodig zijn. Gebruik het SKU-nummer in onze zoekbalk om het juiste onderdeel te vinden.Vlinderklep BFLW-40-16-BBA
Aandrijving: PALC-006-05-14

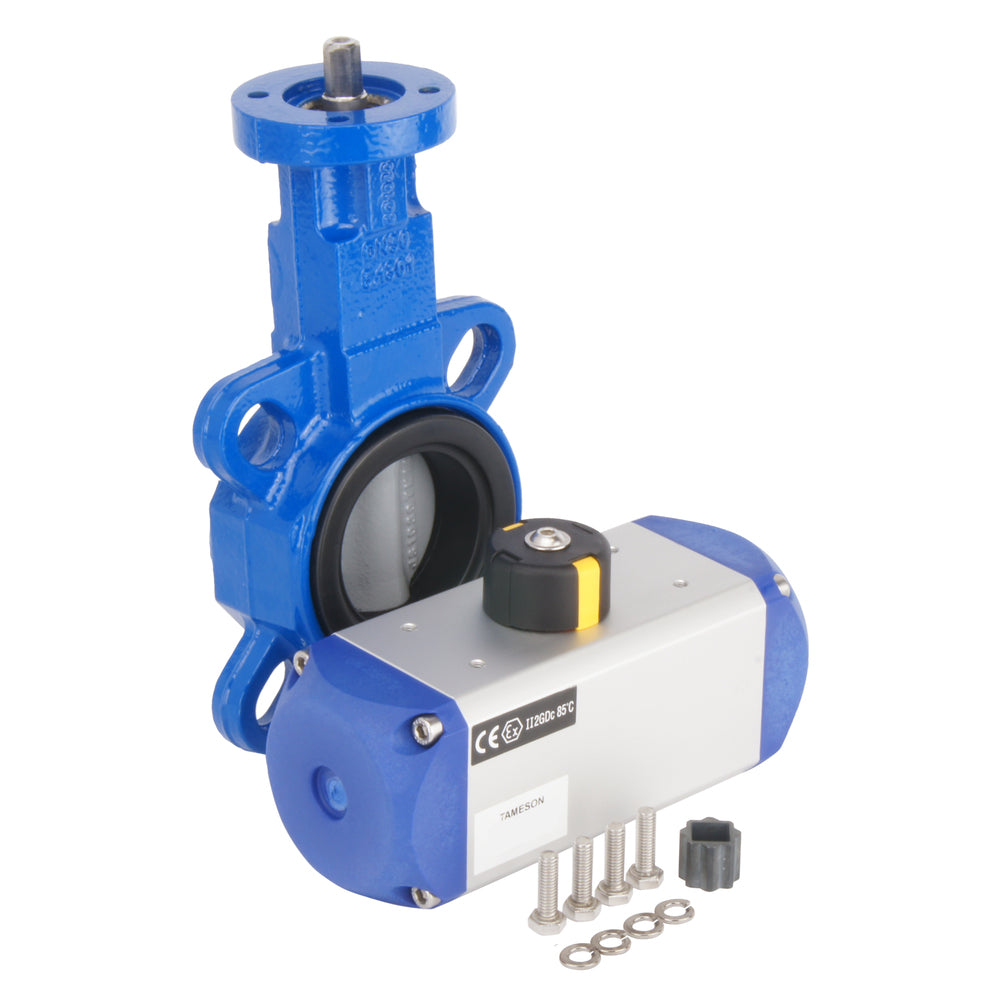

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
