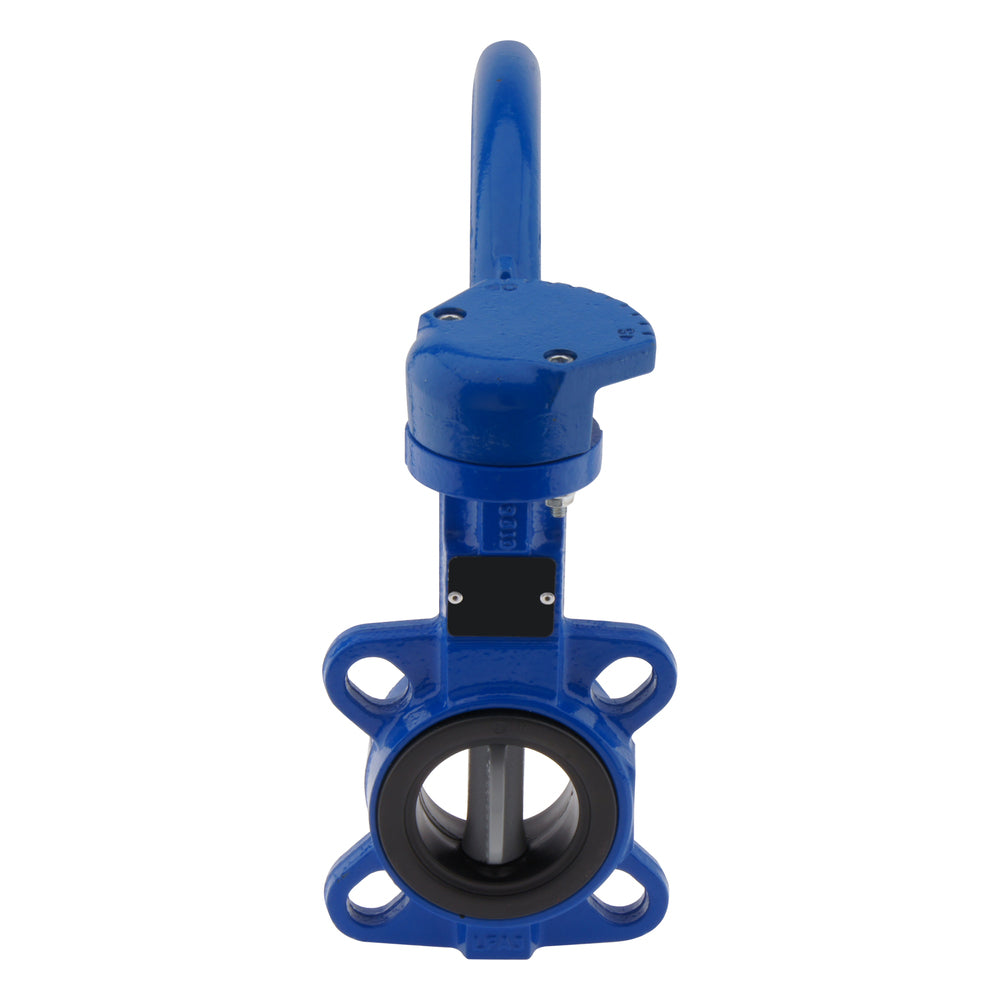

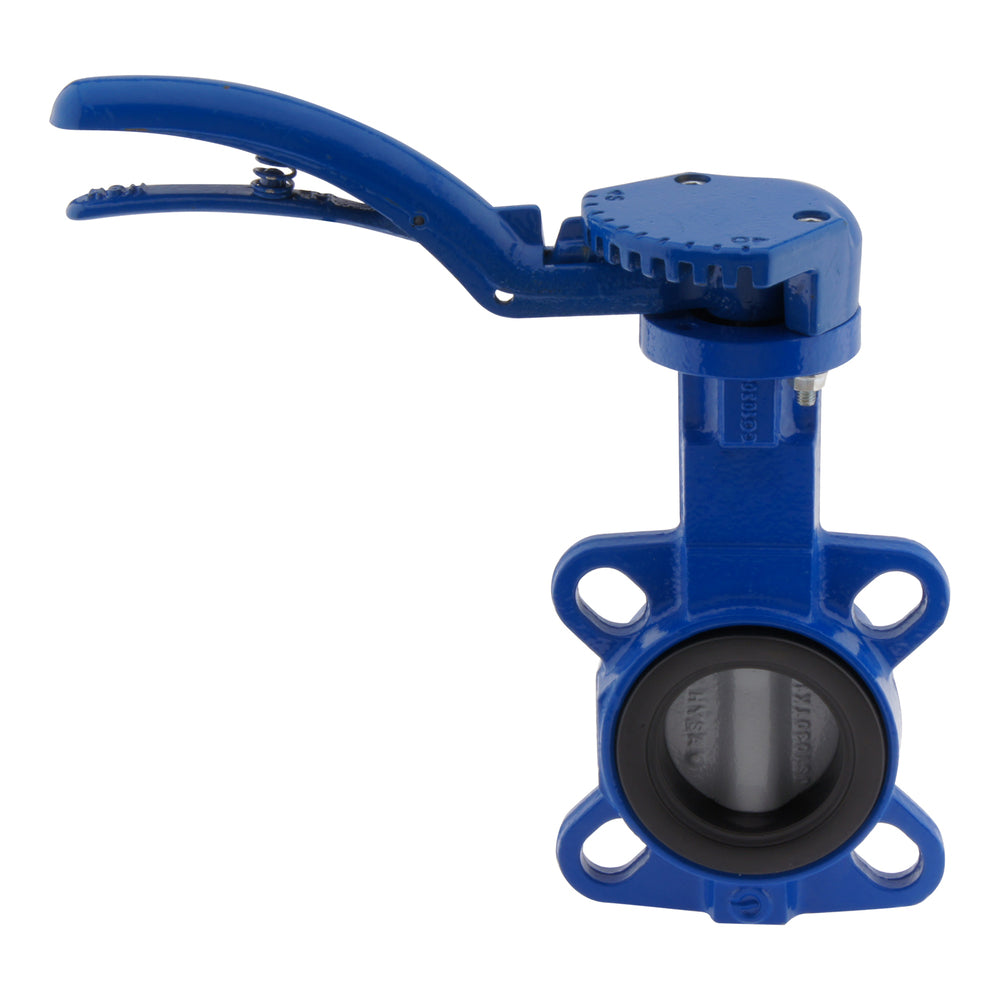

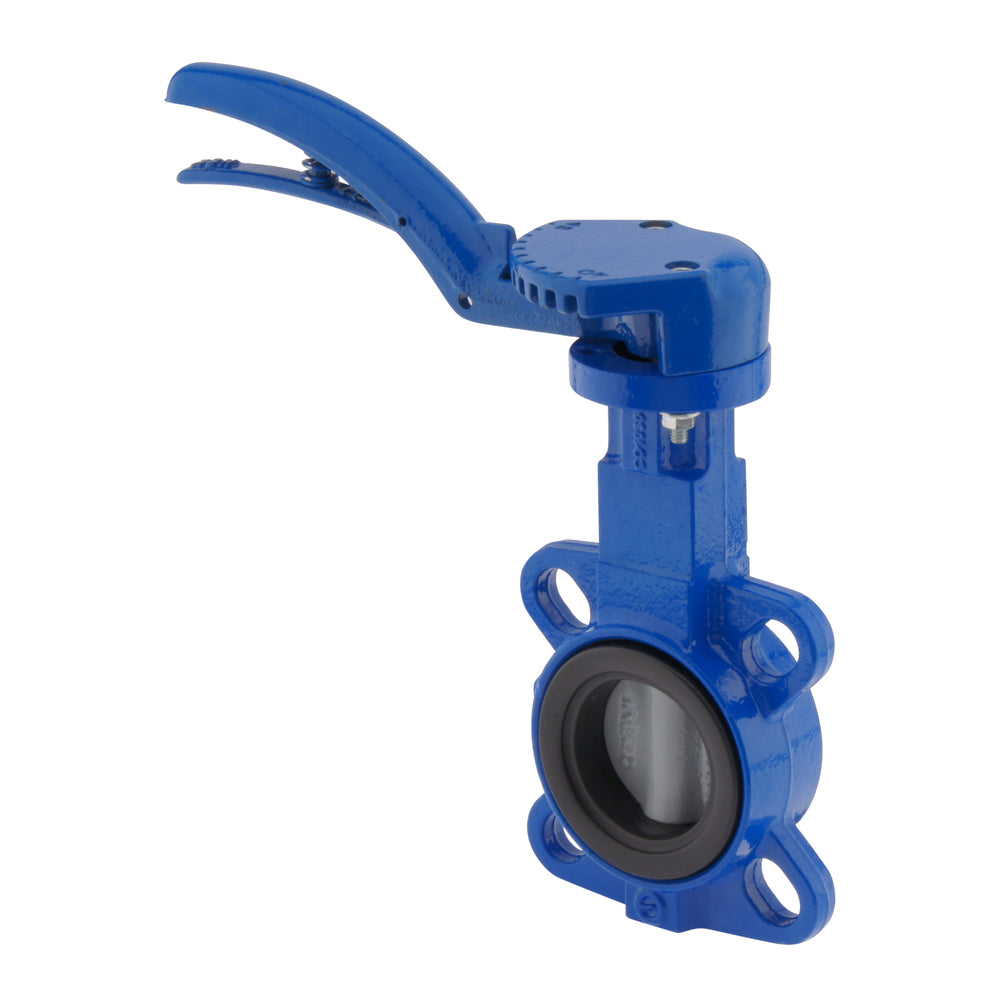

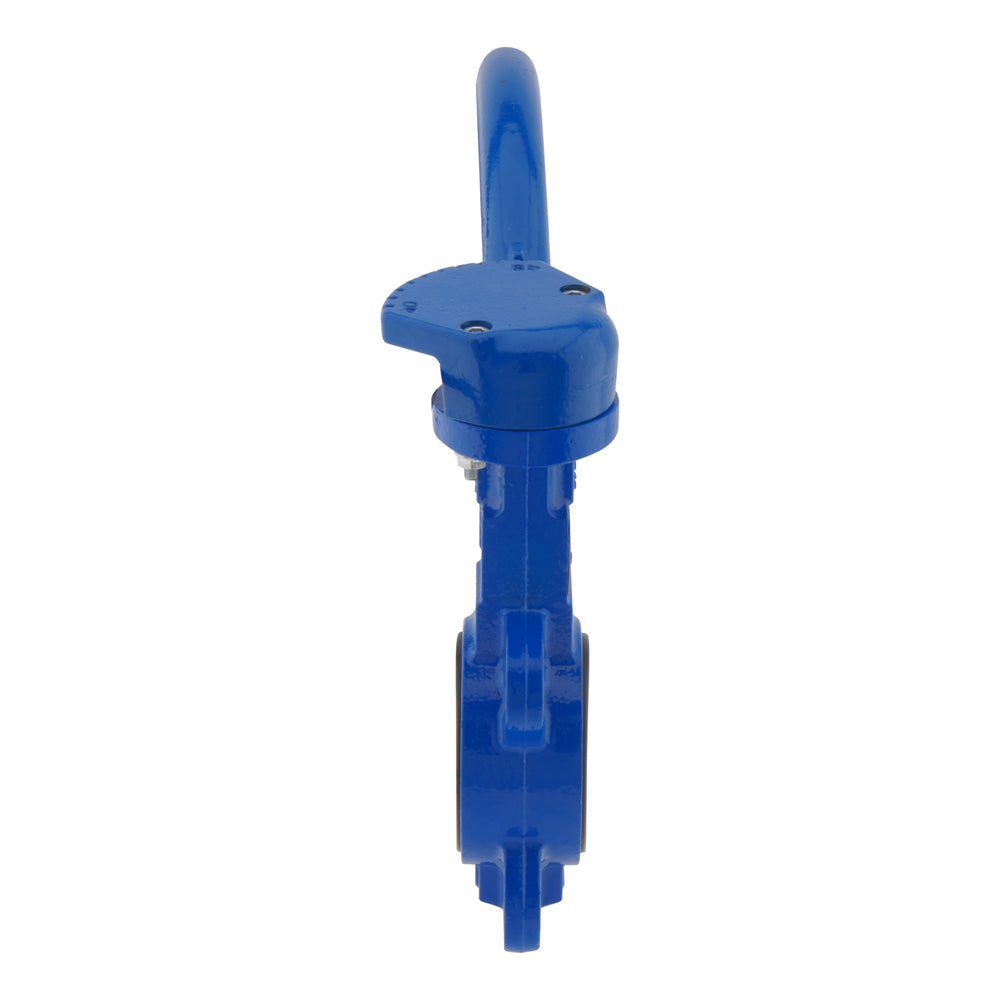

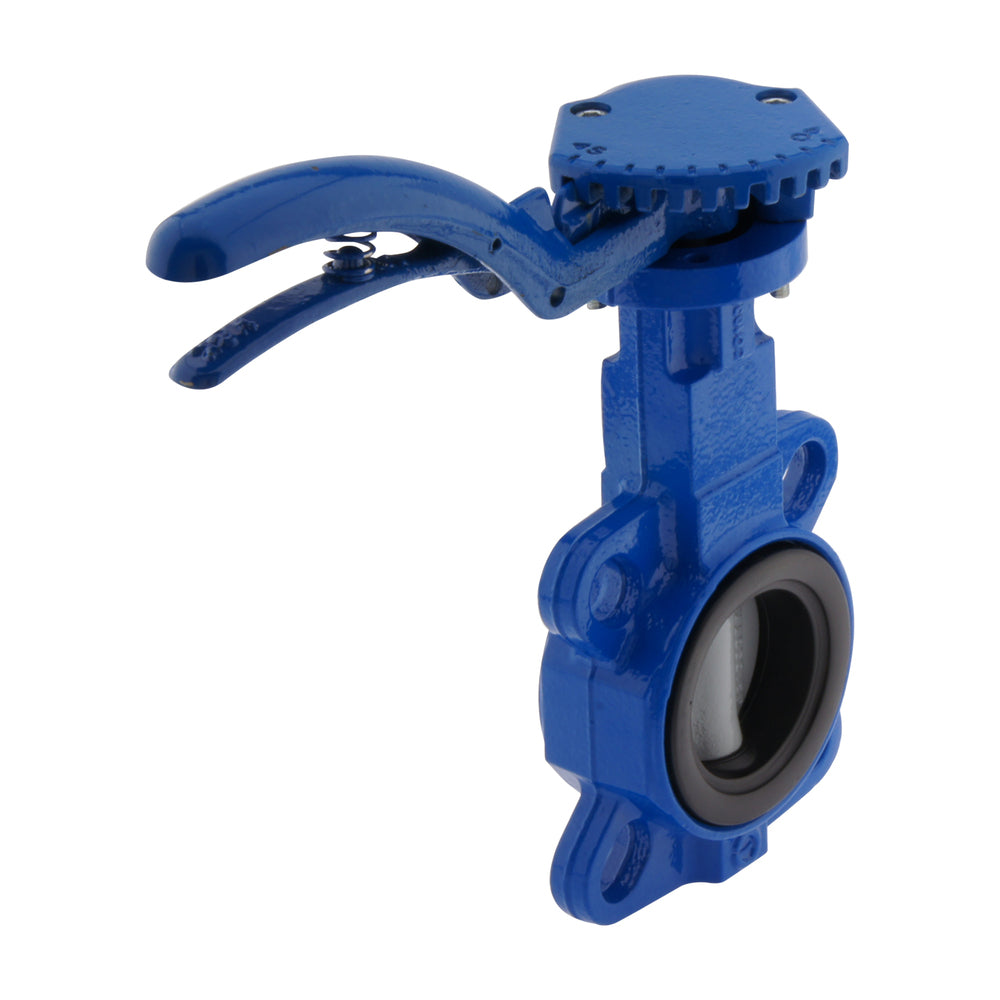

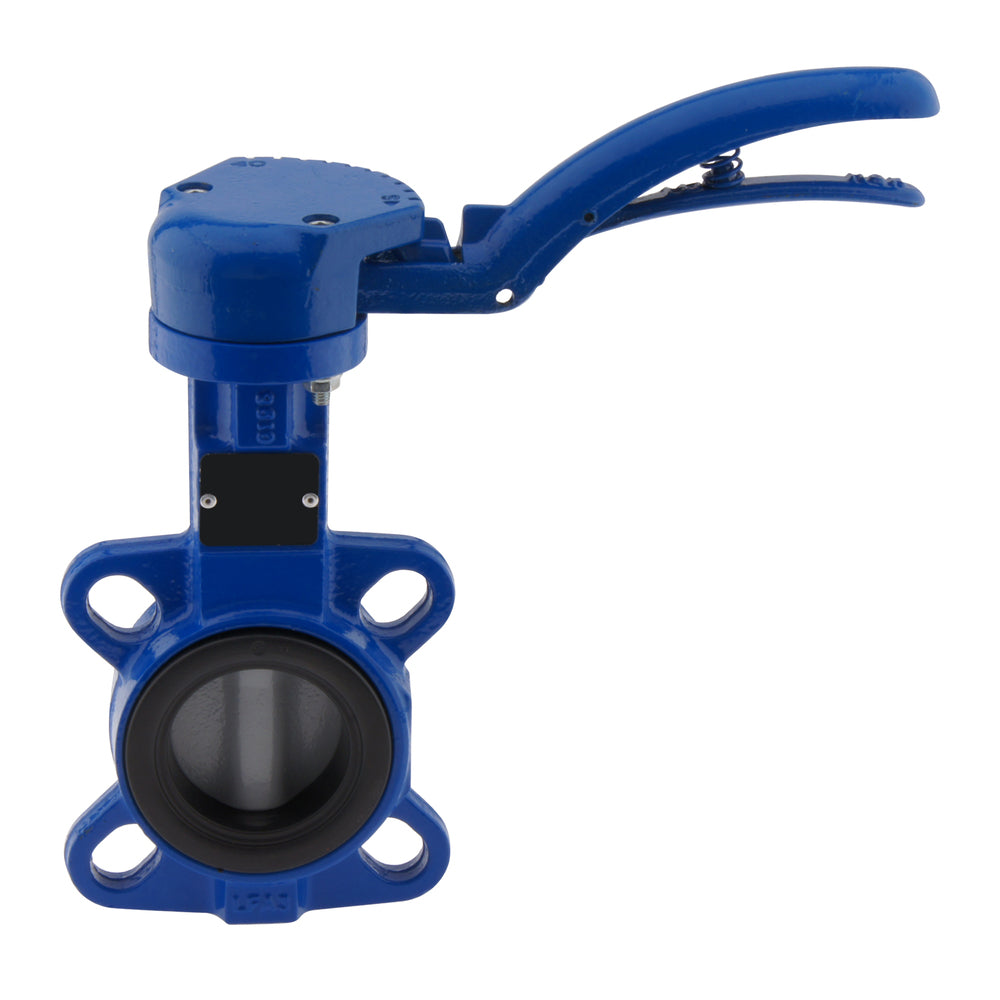

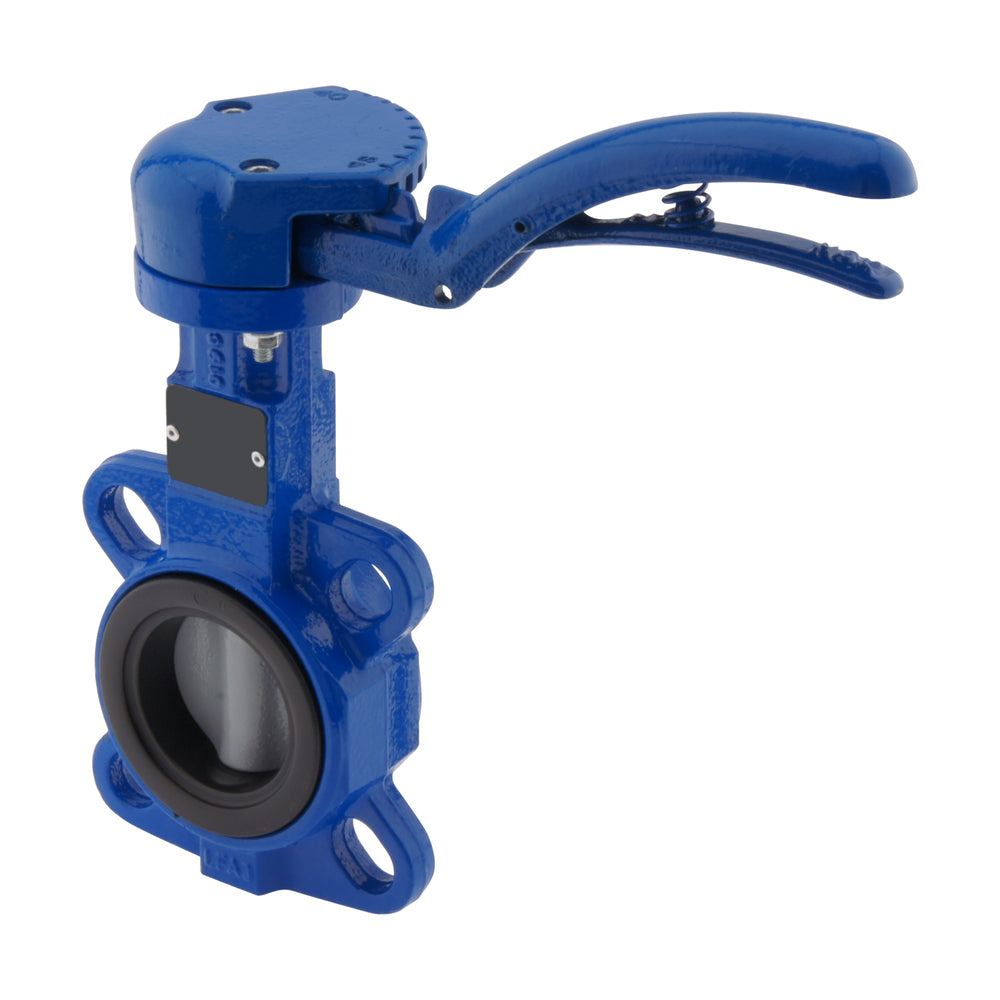

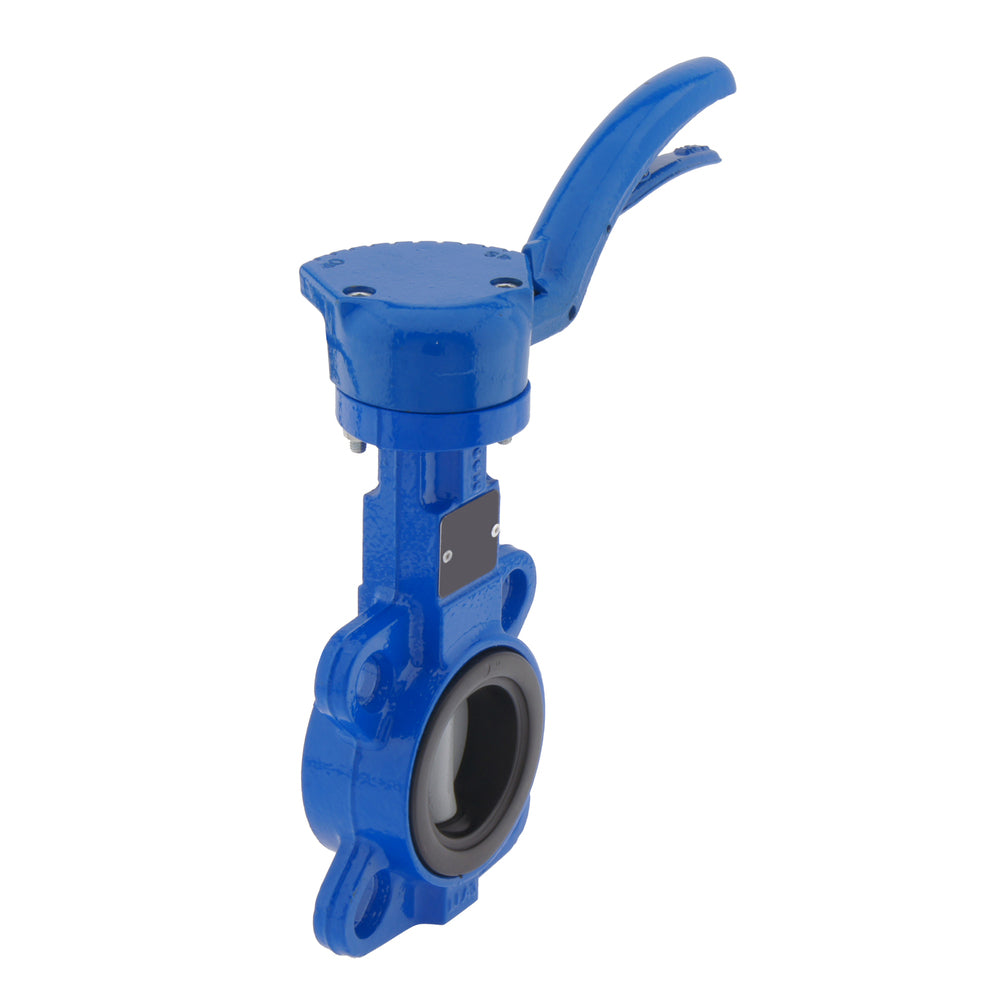

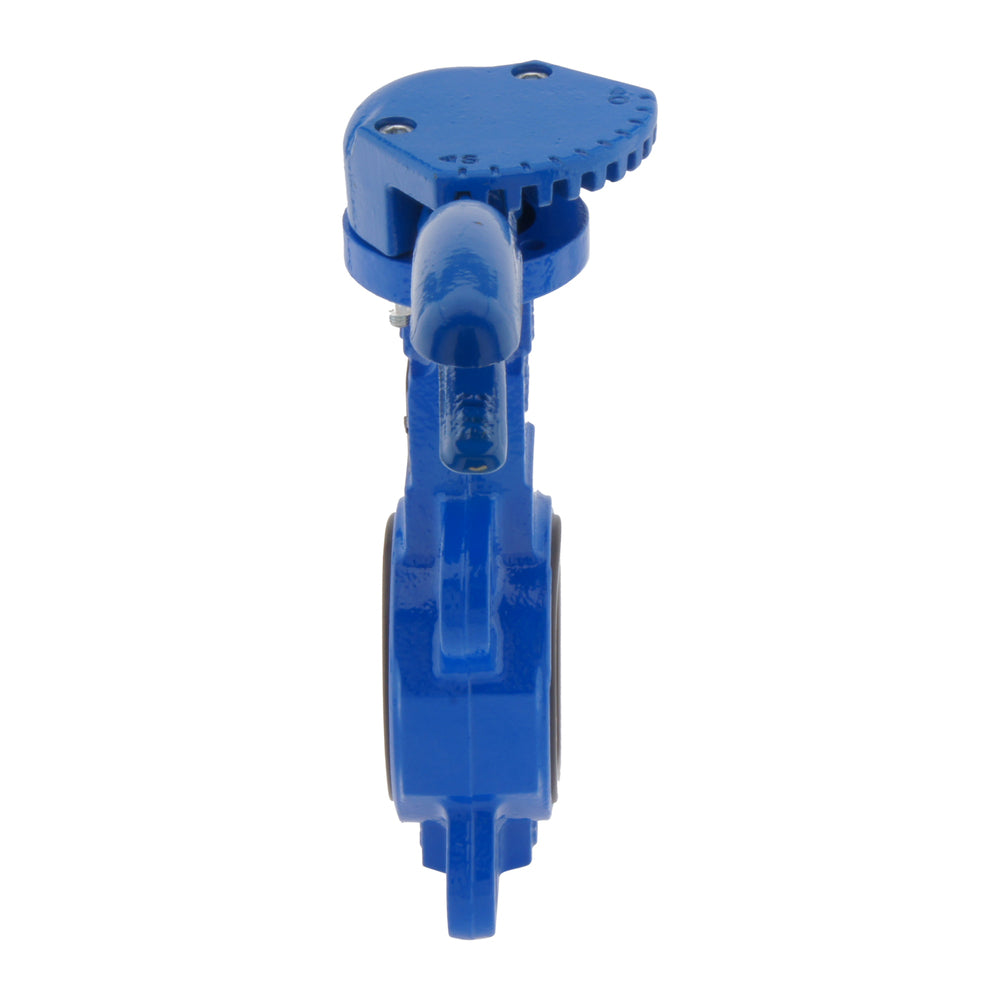

DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM

DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
DN150 (6 inch) PN16 Wafer Vlinderklep GGG40-GGG40 polyamide gecoat-EPDM
Referentie: BFLW-150-16-BAA
Merk: Tameson

Deze vlinderklep heeft een doorlaat van 150 mm (6 inch). Geschikt voor maximaal 16 bar en te bevestigen met een wafer type flens. Kan zowel handmatig als met een actuator geschakeld worden (ISO 5211 F07). De behuizing is van gietijzer (ggg40), de schijf van GGG40 met polyamide coating in combinatie met de EPDM afdichting zorgen ervoor dat deze klep gebruikt kan worden voor media temperaturen tussen de -10°C en 110°C. Deze klep kan niet alleen als afsluiter gebruikt worden, maar ook als regelklep.

Bekijk alle
Normale prijs
€279.10
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€230.66
excl BTW

Op voorraad +2 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Verwacht voor orders boven 0 een langere levertijd van 2 dagen. Maximaal 1 artikelen beschikbaar voor online bestelling. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet beschikbaar voor online bestelling, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 3 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

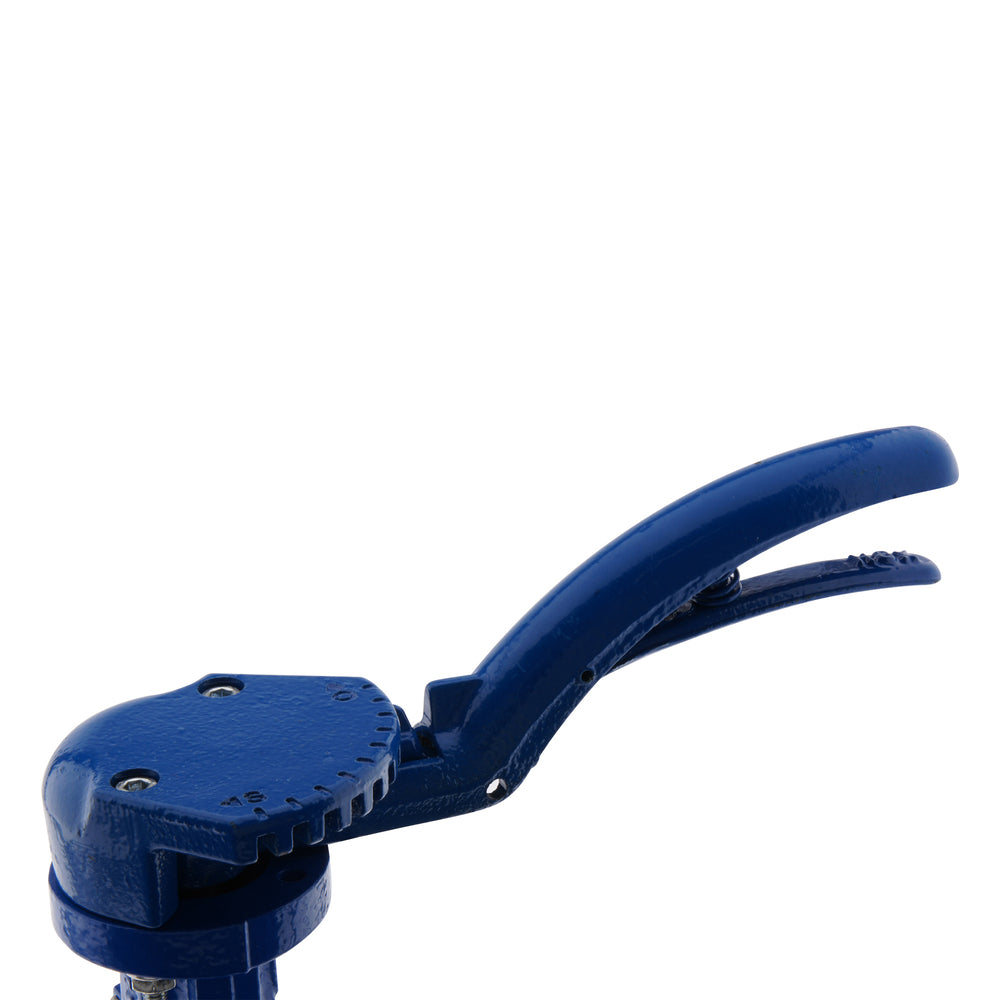

Deze kwartslag roterende vlinderklep is niet alleen te gebruiken als afsluiter, maar ook als regelklep. Geschikt voor applicaties met een maximale druk van 16 bar. Afhankelijk van het type vloeistof of gas kan deze maximale druk afwijken. Bekijk de datasheet om de maximale druk voor uw toepassing te controleren. Dankzij de knijphendel is de klep handmatig te bedienen. Wanneer u de knijphendel verwijderd, is het mogelijk een actuator te monteren volgens de ISO 5211 (F07) standaard. Deze vlinderklep beschikt over een wafer-type flens. De Gietijzer (GGG40) behuizing maakt deze klep geschikt voor een hogere druk en temperatuur dan de standaard gietijzeren GG25 behuizing. De GGG40-schijf met polyamide coating is de standaarduitvoering. De EPDM afdichting maakt een temperatuurbereik van -10°C tot 110°C mogelijk.

Voordelen:

  • Er is een relatief laag koppel nodig om van positie te veranderen in vergelijking met kogelkranen.
  • Deze vlinderklep heeft een smalle constructielengte vergeleken met een kogelkraan met dezelfde nominale doorlaat.
  • Kan toegepast worden voor een breed scala aan vloeistoffen dankzij de hoogwaardige constructiematerialen.
  • Geschikt voor viskeuze media.
  • Verwijder de knijphendel om een actuator te monteren (ISO 5211).

Nadelen:

  • De schijf komt in contact met het medium wat zorgt voor meer stromingsweerstand in vergelijking met een kogelkraan.
  • Kan enkel gemonteerd worden met een wafer type flens en kan niet op het einde van een pijpleiding gemonteerd worden.

BFL serie

De BFL serie wordt gekenmerkt door de grote nominale doorlaat en een duurzaam ontwerp. Deze afsluiters zijn handmatig te bedienen met een knijphendel of een handwiel. Door deze te verwijderen, is het mogelijk een actuator te monteren volgens de ISO 5211 standaard (F05 tot F12). De klep is geschikt tot een maximale druk van 4 bar tot 16 bar, afhankelijk van de diameter (25 - 300mm), de media en de combinatie van materialen. De BFL vlinderkleppen hebben een smalle constructie lengte en kunnen worden geïnstalleerd met een lug- of wafer-type flens. Er zijn veel verschillende combinaties van materialen mogelijk, wat zorgt dat er voor elk medium een geschikte vlinderklep beschikbaar is. De meeste kleppen uit de BFL serie zijn zowel geschikt voor gassen als voor vloeistoffen. Ook zijn er modellen beschikbaar die toegepast kunnen worden in applicaties met drinkwater (DVGW keurmerk).

Voorbeeld van een referentienummer: BFLW-25-16-ABC

  • BFL: Series.
  • W: Flange type. W = Wafer type, L = Lug type.
  • 25: Nominale doorlaat (mm).
  • 16: Maximale druk medium (bar).
  • A: Materiaal behuizing.*
  • B: Materiaal schijf.*
  • C: Materiaal afdichting.*

* Mogelijke combinaties van materialen zijn terug te vinden in de datasheet.
