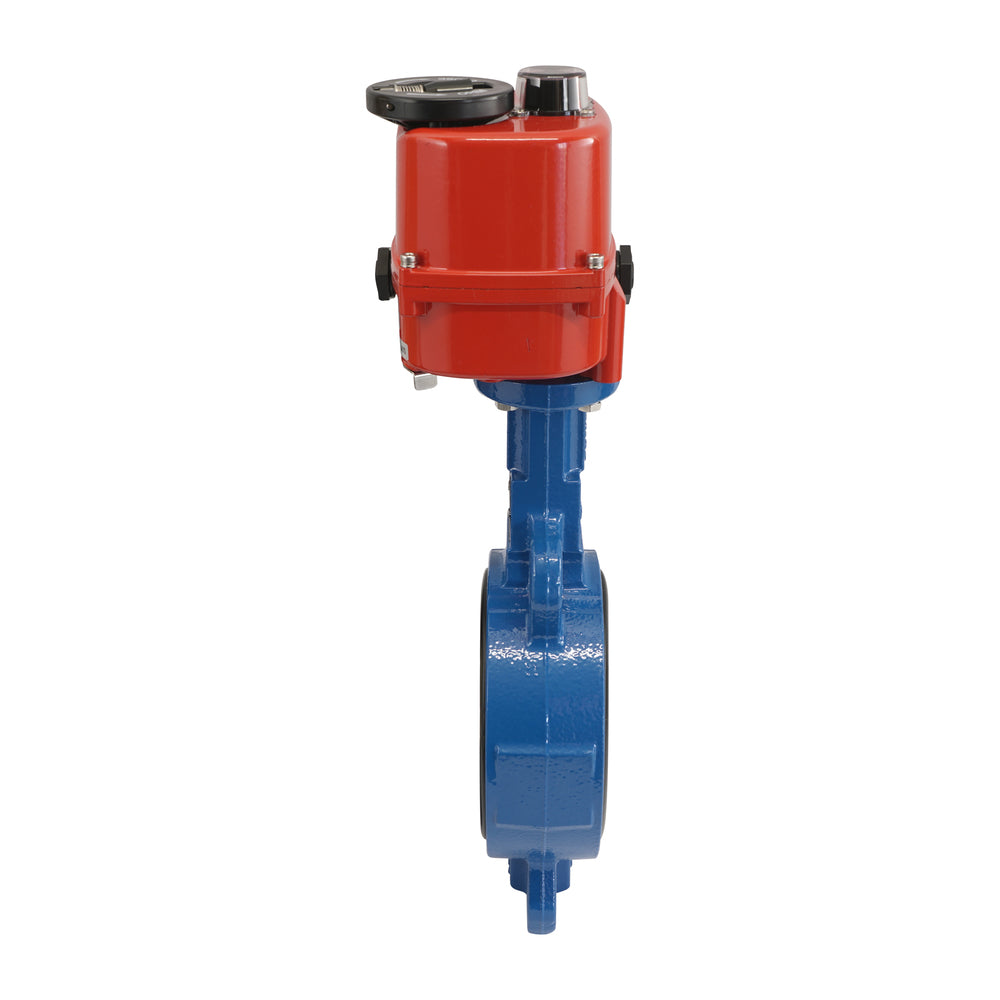

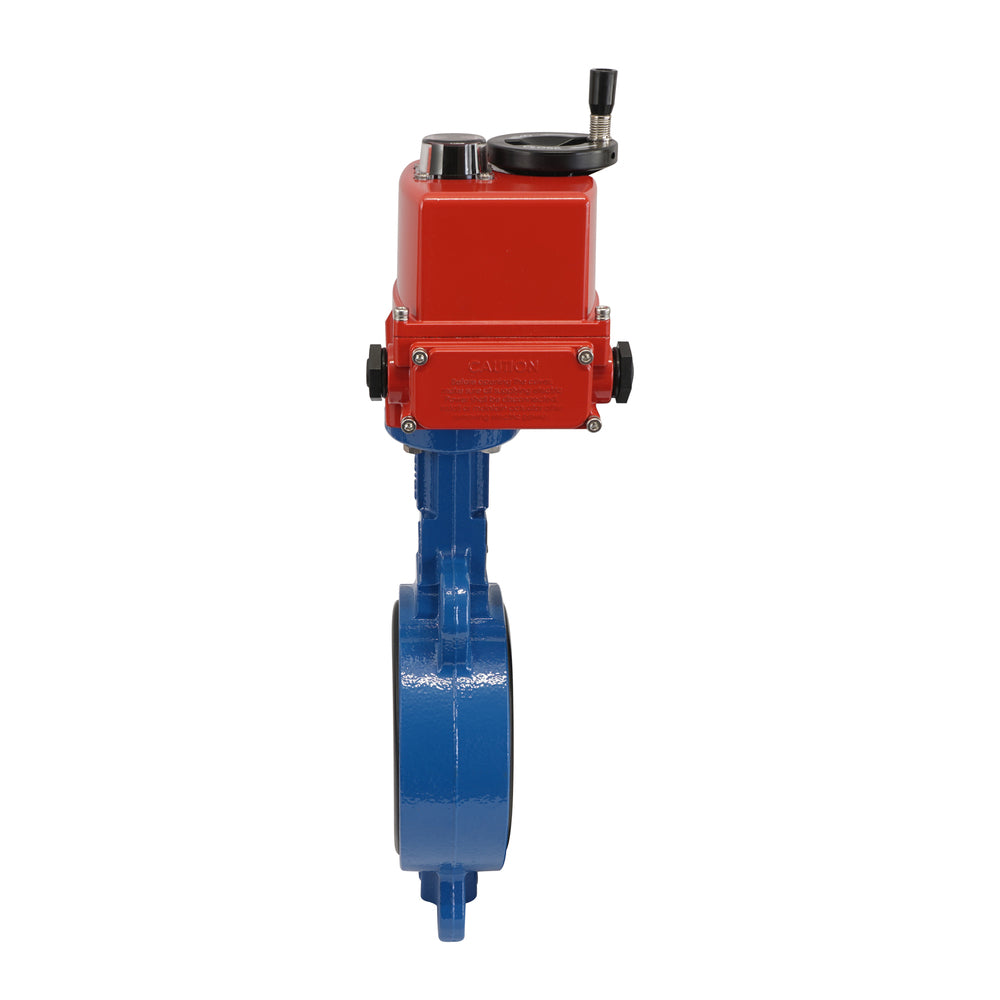

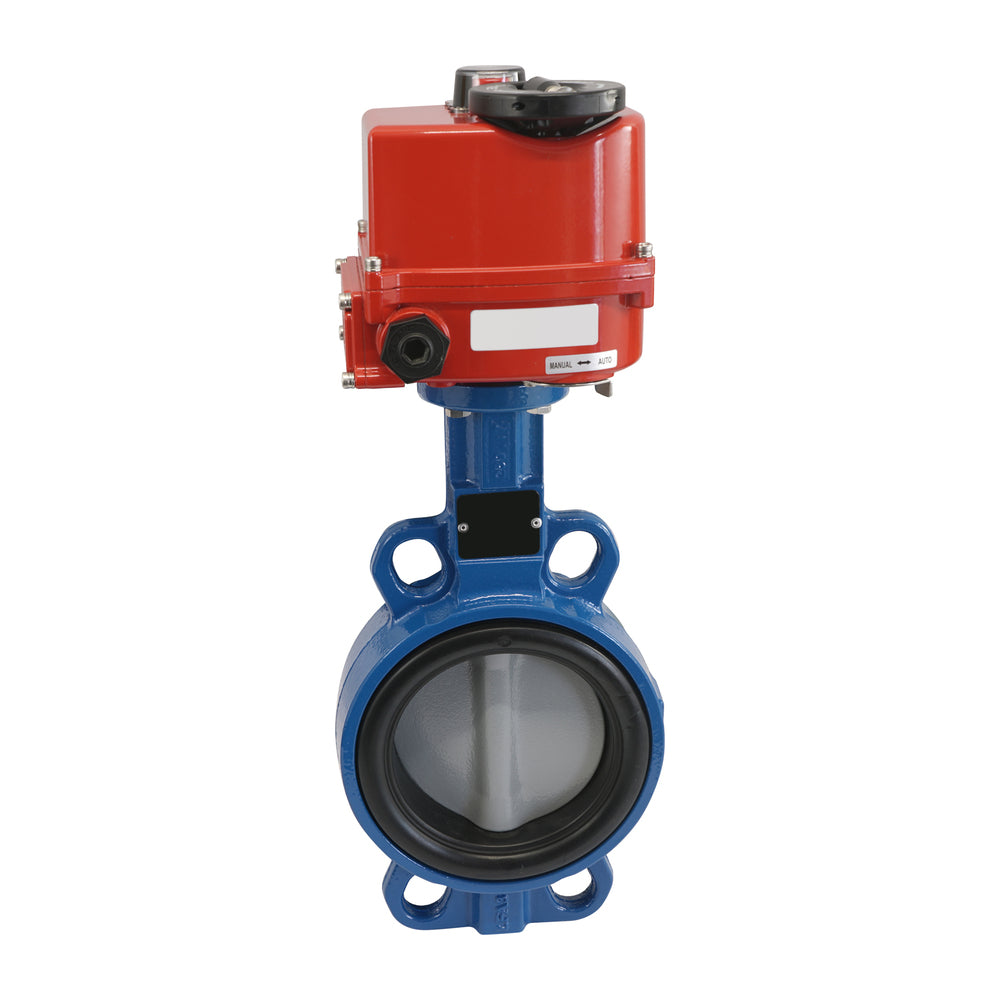

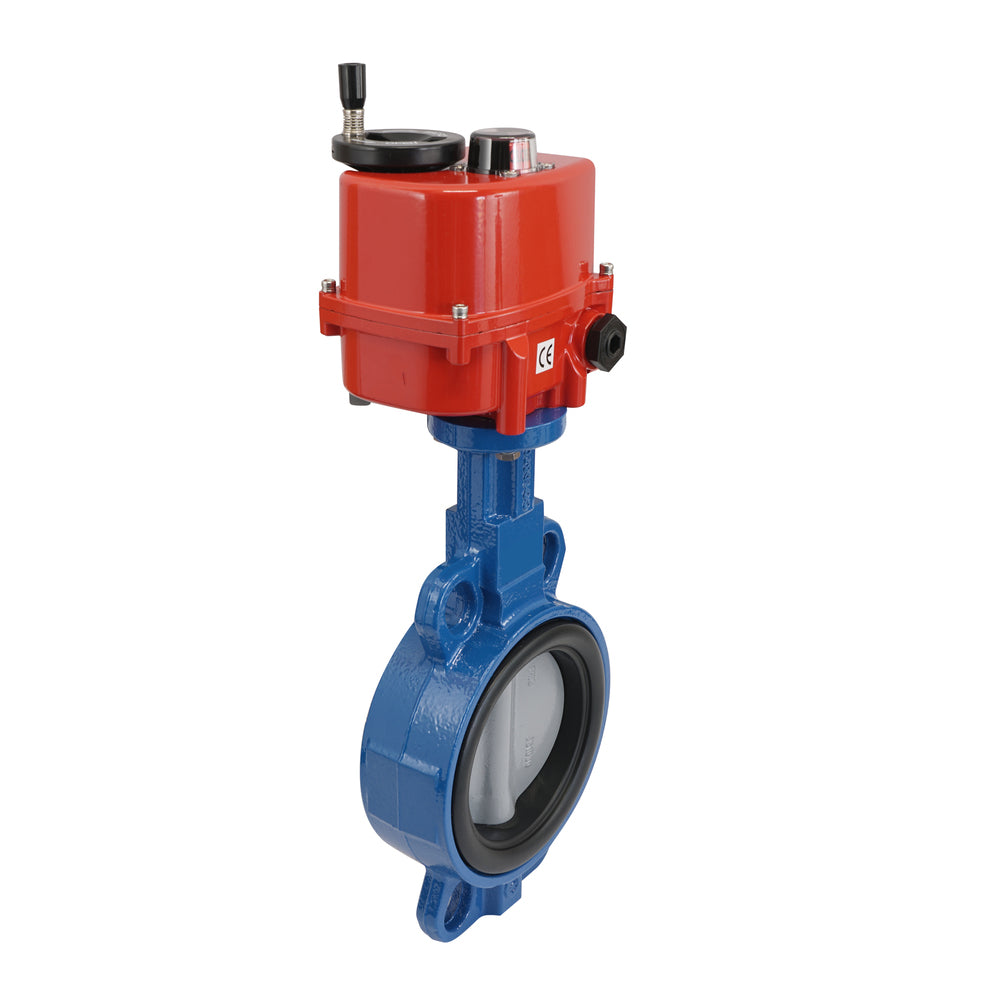

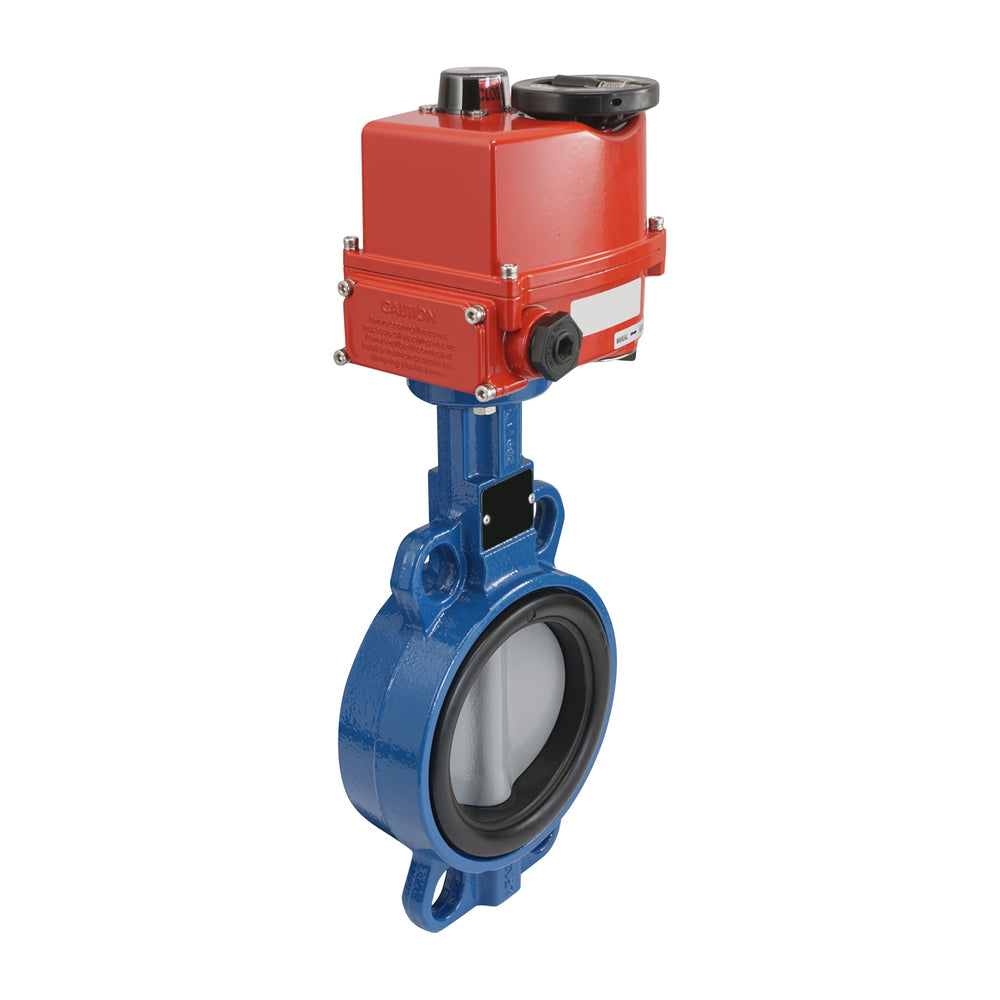

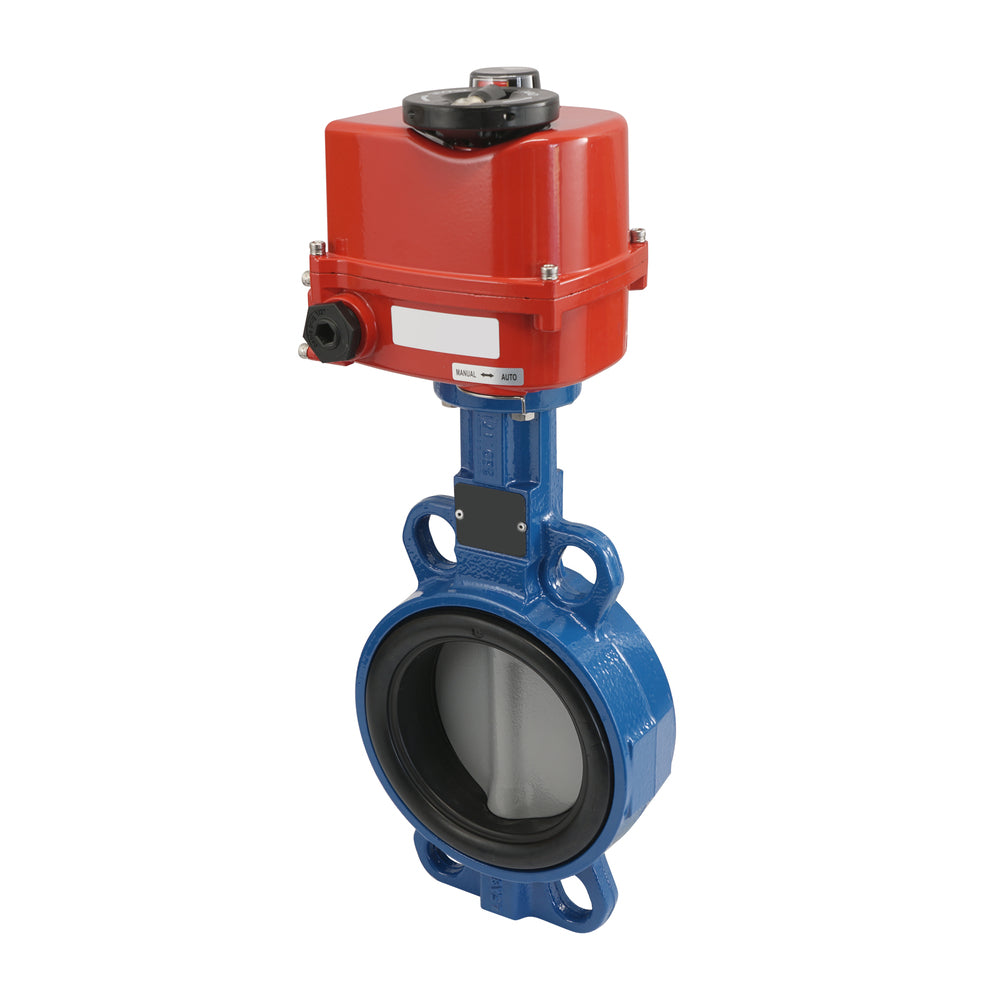

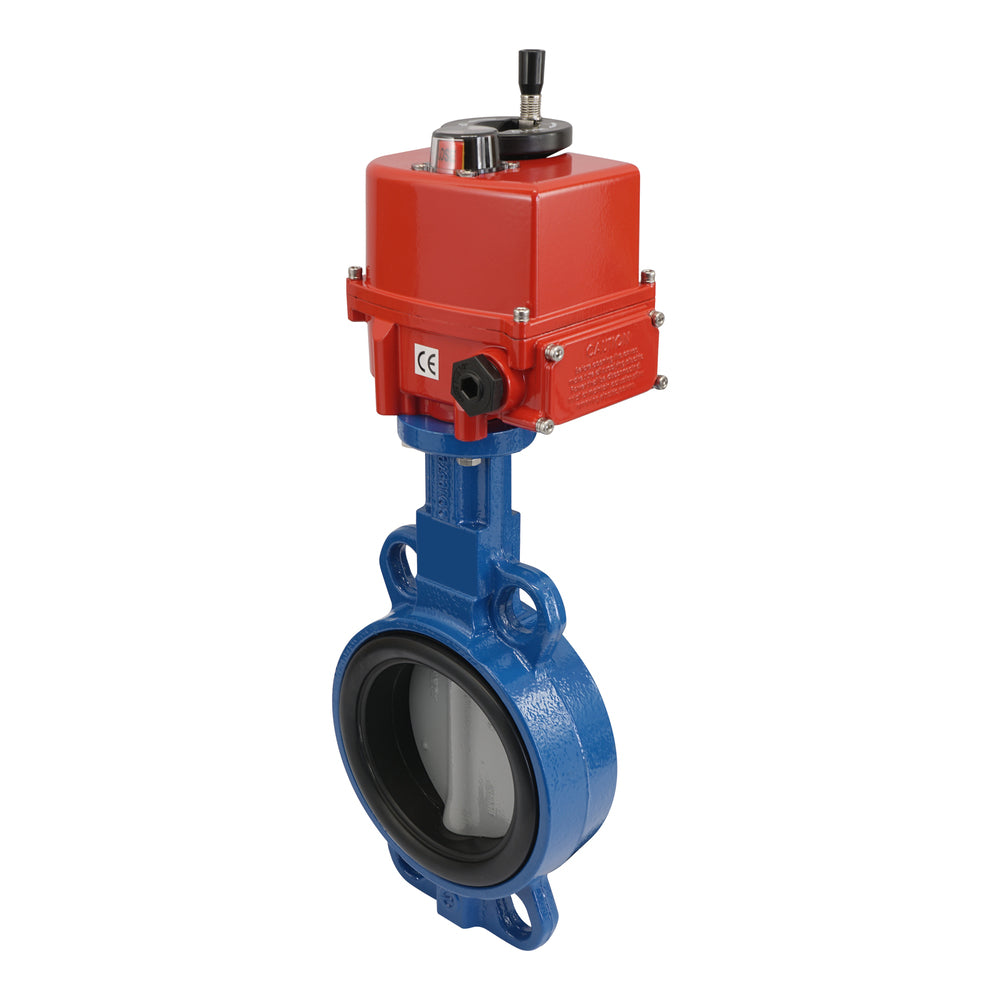

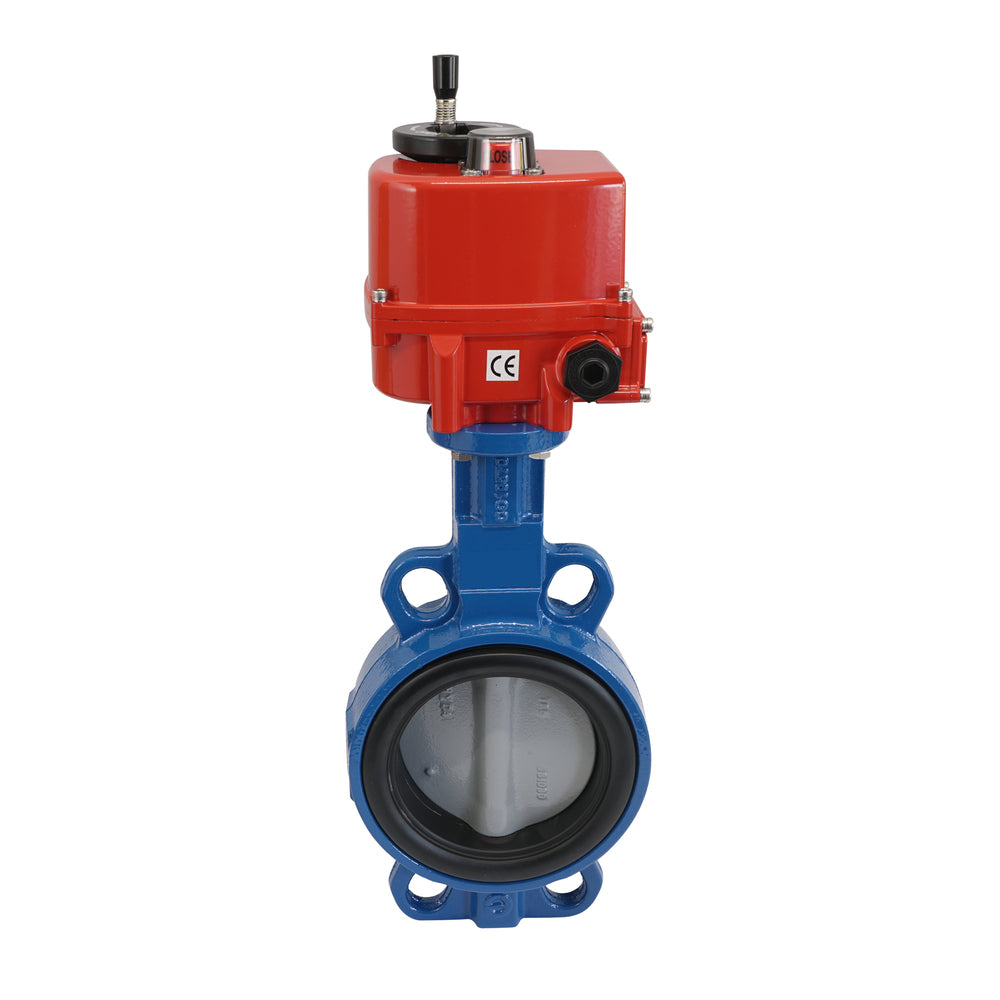

DN100 (4 inch) 100-240 V AC aan/uit Elektrisch Gietijzer BBA Vlinderklep Wafer EPDM

Deze elektrische actuator wordt aangeboden in combinatie met een vlinderklep. De actuator kan de klep draaien van 0-90 graden in een tijd van 13 seconden. Het vereist een voedingsspanning van 100-240 V AC heeft een duty cycle van S2, en wordt geleverd met een visuele positioneringsindicator bovenop de eenheid om de klepstand duidelijk te zien. De actuator wordt op de klep gemonteerd via de ISO 5211 F03, F05 of F07 flens. De vlinderklep heeft een flens van het wafertype voor aansluiting op het leidingwerk, een nominale diameter van DN 100 (4 inch) en is geschikt voor maximaal 16 bar voor niet-gevaarlijke vloeistoffen. Let op: de maximumdruk kan afwijken afhankelijk van het mediumtype, dus controleer zorgvuldig het gegevensblad. De vlinderklep heeft een RVS schijf, waardoor hij geschikt is voor toepassingen met water, schurende media of voedingsmiddelen. De GGG40 behuizing in combinatie met een roestvrijstalen schijf en EPDM afdichting maken deze klep geschikt voor drinkwater (DVGW-goedkeuring). De EPDM-afdichting in de klep maakt een temperatuurbereik van -10°C tot 110°C mogelijk. De actuator heeft een robuuste, compacte gietijzeren behuizing (met poedercoating) en is bestand tegen stof en vocht (IP67-gecertificeerd), op voorwaarde dat een kabel met de juiste afmetingen wordt geïnstalleerd. Is geschikt voor drinkwater (DVGW goedkeuring).

Voordelen:

• Geen risico op waterslag door langzaam sluiten (13 s).
• De onderdelen zijn onderling verwisselbaar en kunnen indien nodig afzonderlijk worden vervangen.
• Hij verbruikt alleen energie tijdens de beweging en niet om hem open of dicht te houden.
• Hoge Kv-waarde omdat de vloeistof in een rechte lijn stroomt.
• Hij heeft een kleine constructielengte voor een DN 100 (4 inch) diameter in vergelijking met een kogelkraan met dezelfde diameter.
• Hij kan worden gebruikt voor een breed scala van vloeistoffen en gassen.
• Geschikt voor viskeuze media.
• Geschikt voor drinkwater (DVGW goedkeuring).

Nadelen:

• Als de stroom uitvalt, kan hij niet op afstand worden bediend. Er is echter een handmatige override.
• In vergelijking met kogelkranen heeft de klep geen volledig onbelemmerd stromingstraject door de schijf.
• Kan alleen worden gemonteerd met een wafer type flens, die niet kan worden gebruikt aan het einde van een lijn.

AG-550-A serie

BFL

De vlinderkleppen van de BFL-serie zijn een uitstekende kosteneffectieve oplossing voor aan/uit-bediening en modulatie van het debiet. Ze worden manueel bediend met een knijphendel met vergrendeling of een handbediend tandwiel. Geschikt voor drukken van 4 - 16 bar, afhankelijk van de diameter (25 - 300 mm), media, en materiaalcombinatie. Verwijder de knijphendel of het handwiel om een ISO 5211 flens te maken (maat F05 tot F12). Hij heeft een kleine constructieve lengte in verhouding tot de diameter en kan worden geïnstalleerd met een nokflens of een wafelflens. Deze vlinderkleppen hebben een groot aantal opties aan behuizings-, schijf- en afdichtingsmaterialen. Zij kunnen worden gebruikt voor zowel vloeistoffen als gassen in toepassingen met een groot temperatuurbereik. Sommige modellen kunnen ook voor drinkwater worden gebruikt (DVGW-goedkeuring).

AG5 Actuator

De AG5 elektrische klepaandrijvingen van JP Fluid Control bieden een uitgebreide lijst met standaardfuncties, waaronder veiligheidsoverride tegen schade door overkoppel en handmatige override. Actuatoren zijn ook beschikbaar met verschillende opties zoals moduleren, genaamd DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 40-50 Nm. De AG5 DPS modulerende actuator kan worden aangestuurd met 4-20 mA, 0-10V of 2-10V.

Reserveonderdelen

Vlinderklep BFLW-100-16-BBA
Aandrijving: AG-550-A

Let op: Dit product wordt in afzonderlijke delen geleverd, maar met de vereiste montagetoebehoren.
