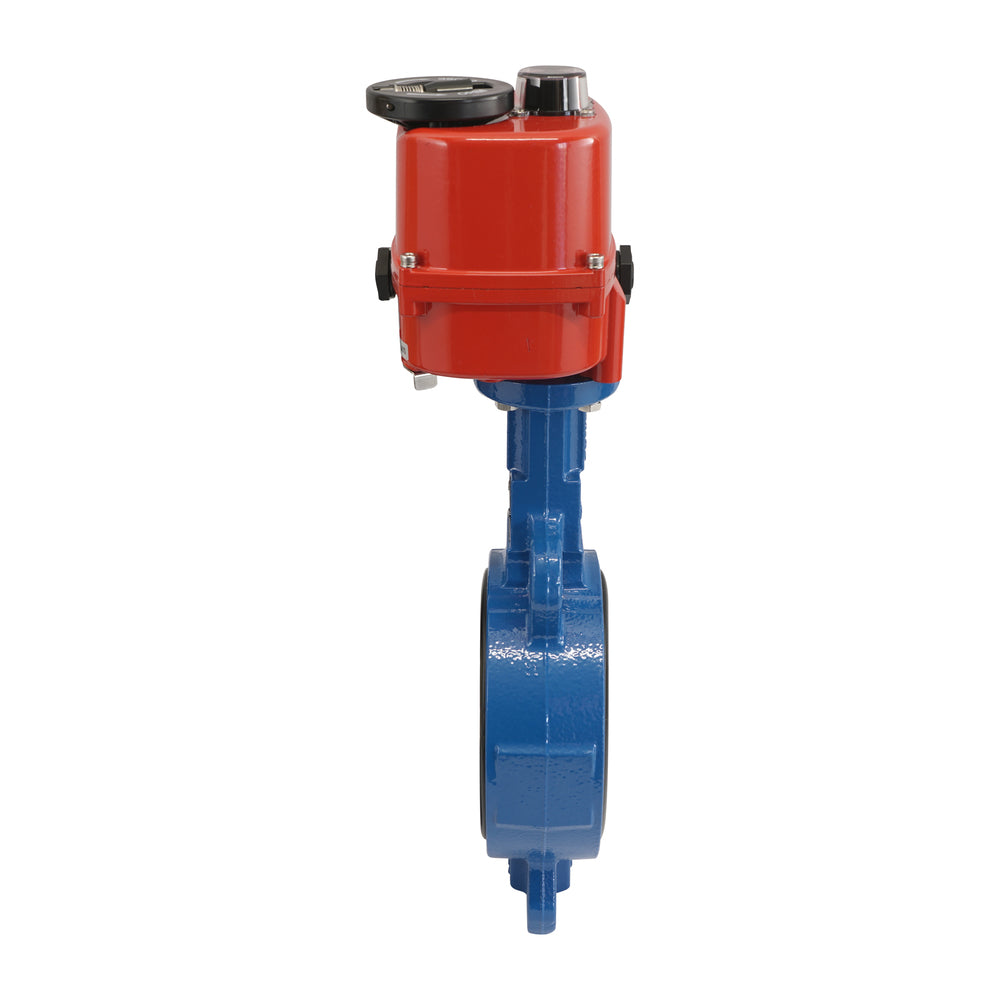

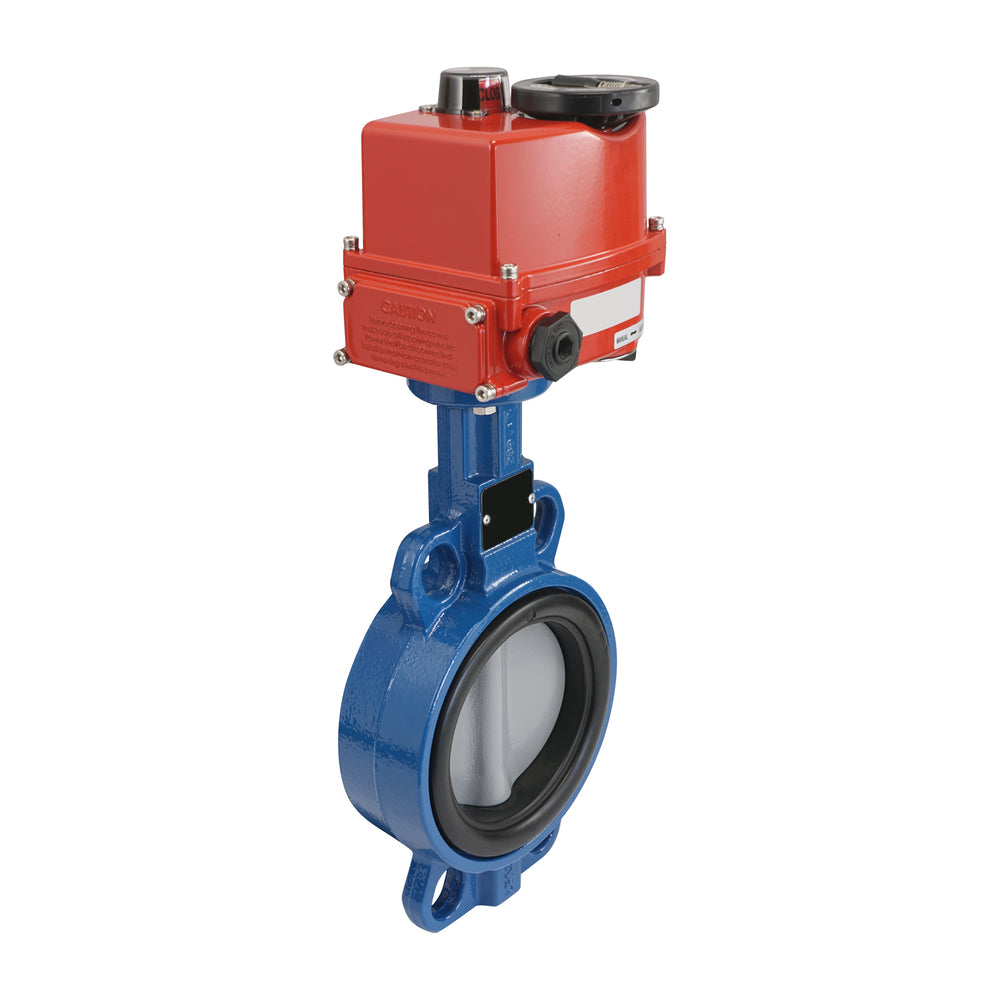

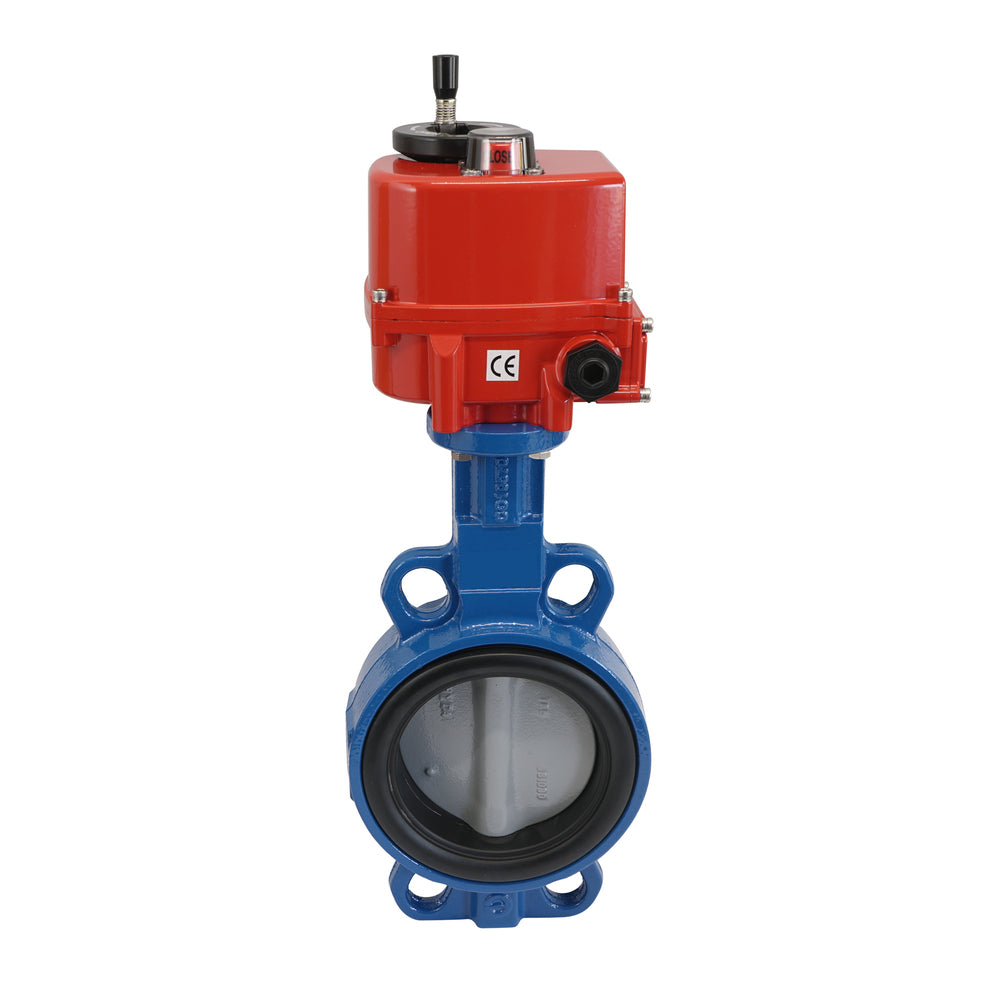

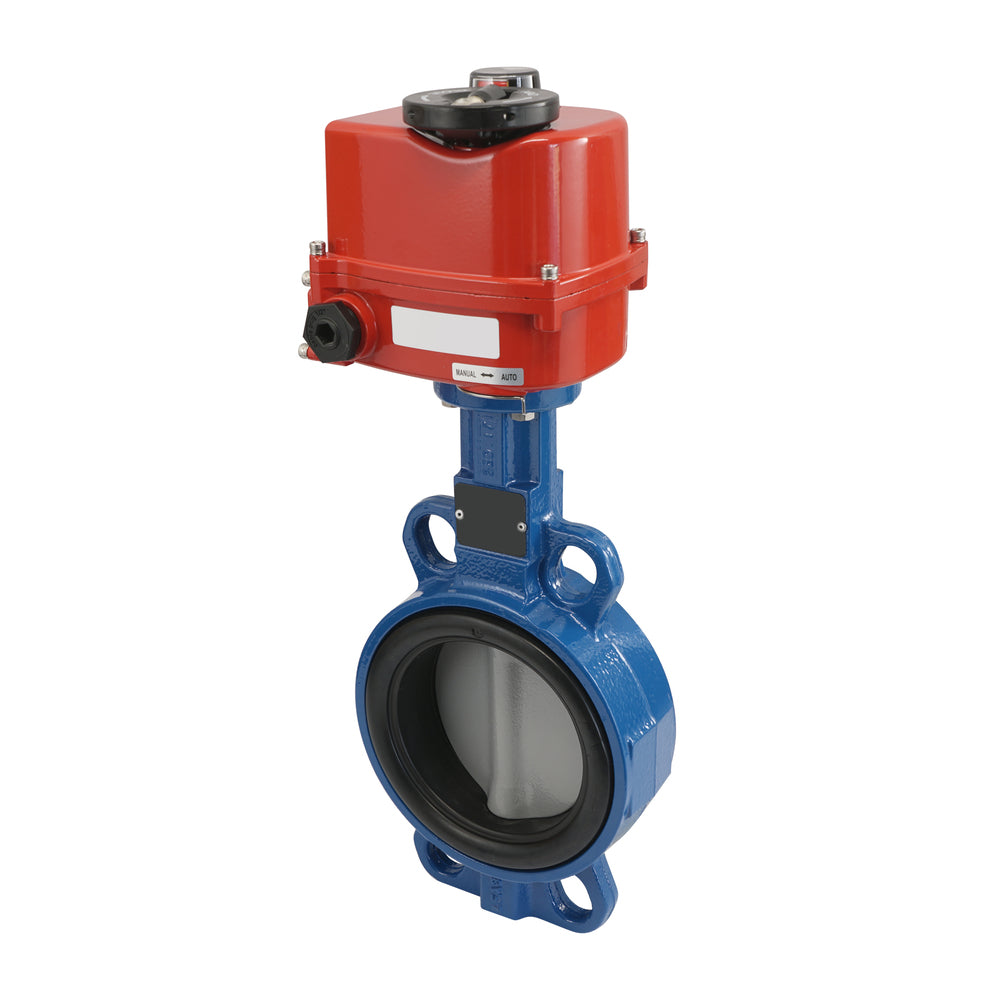

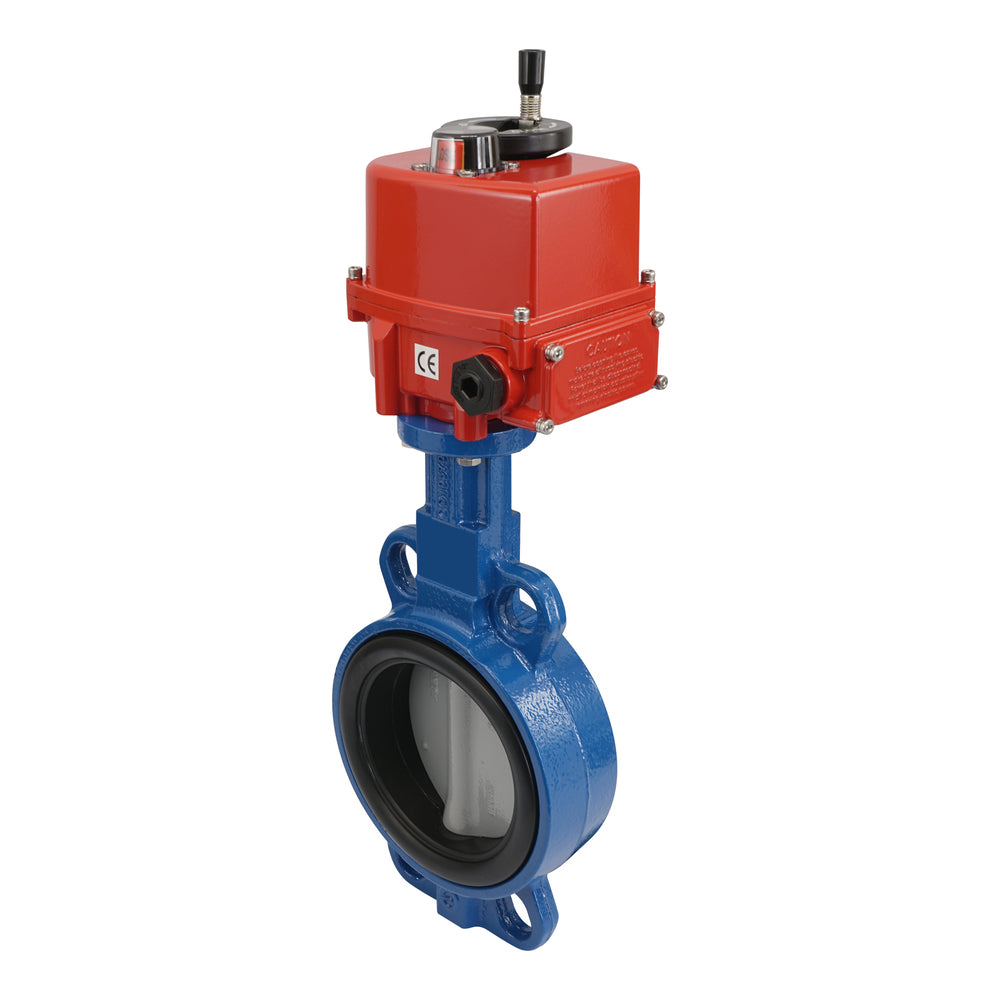

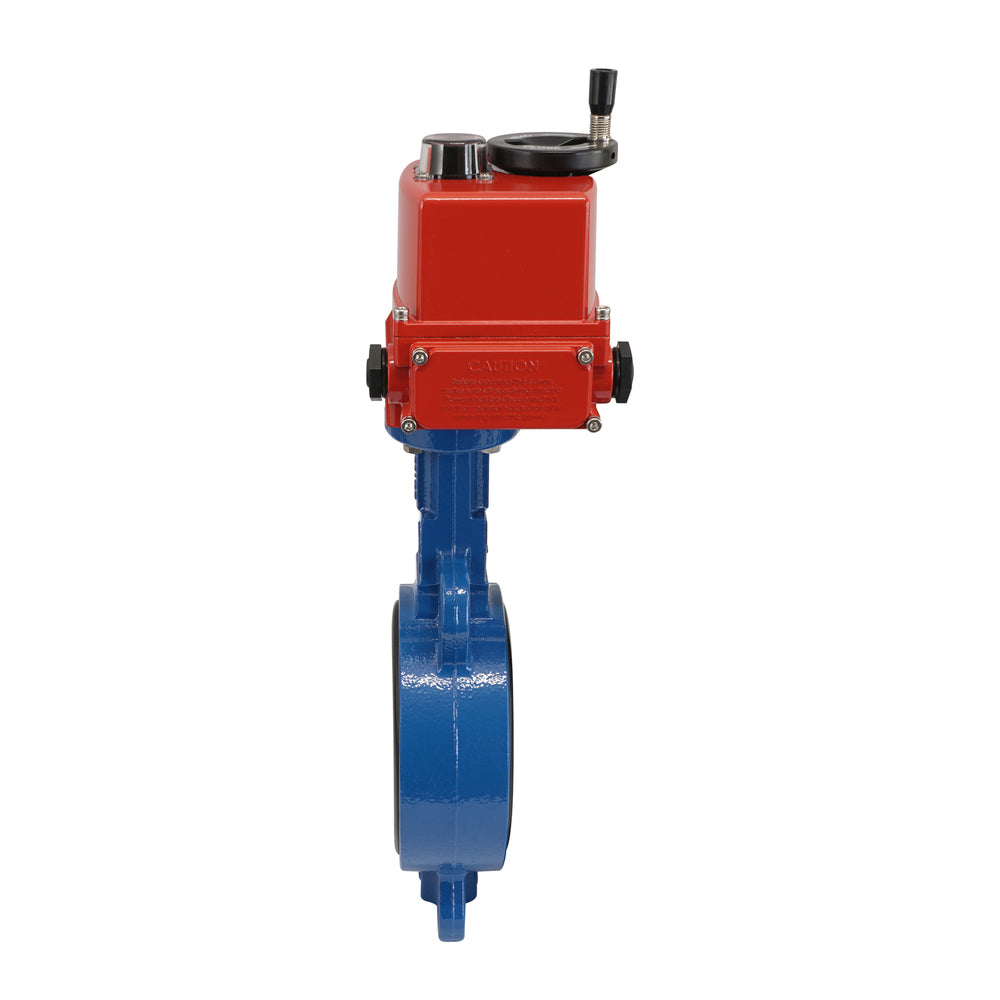

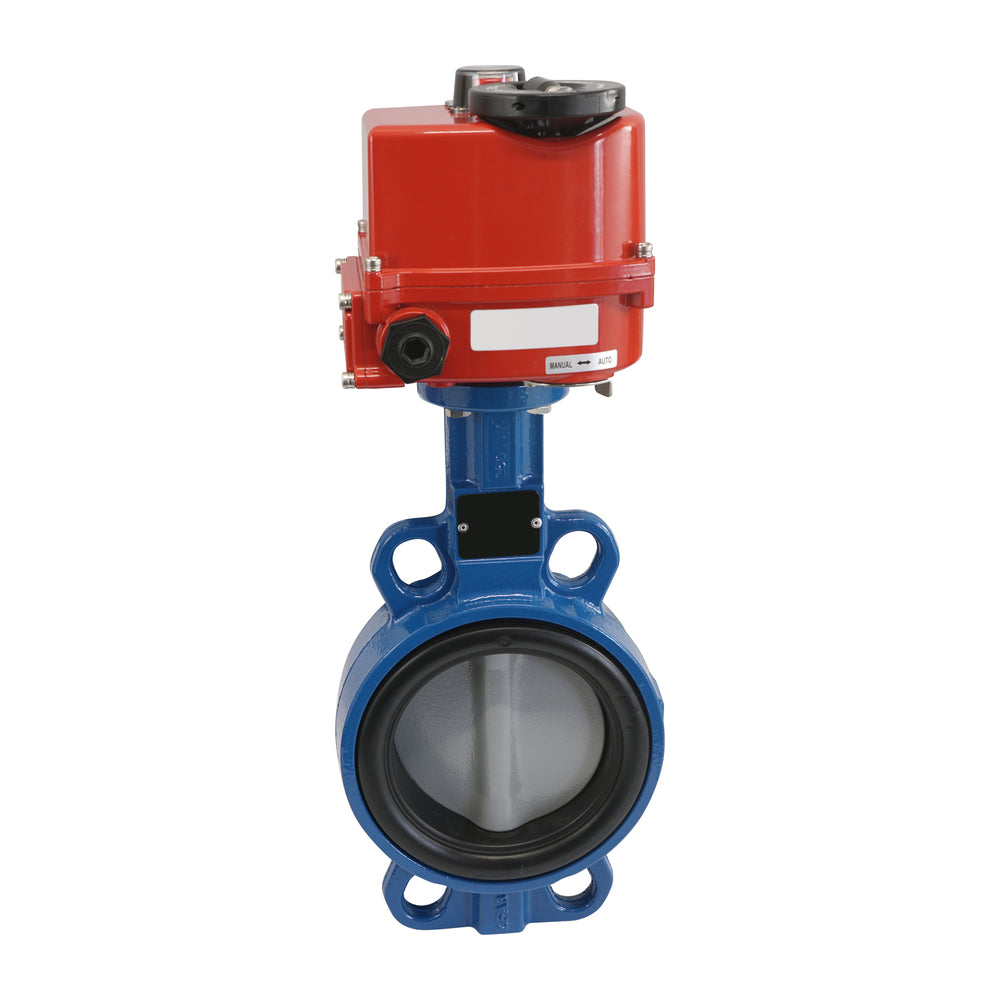

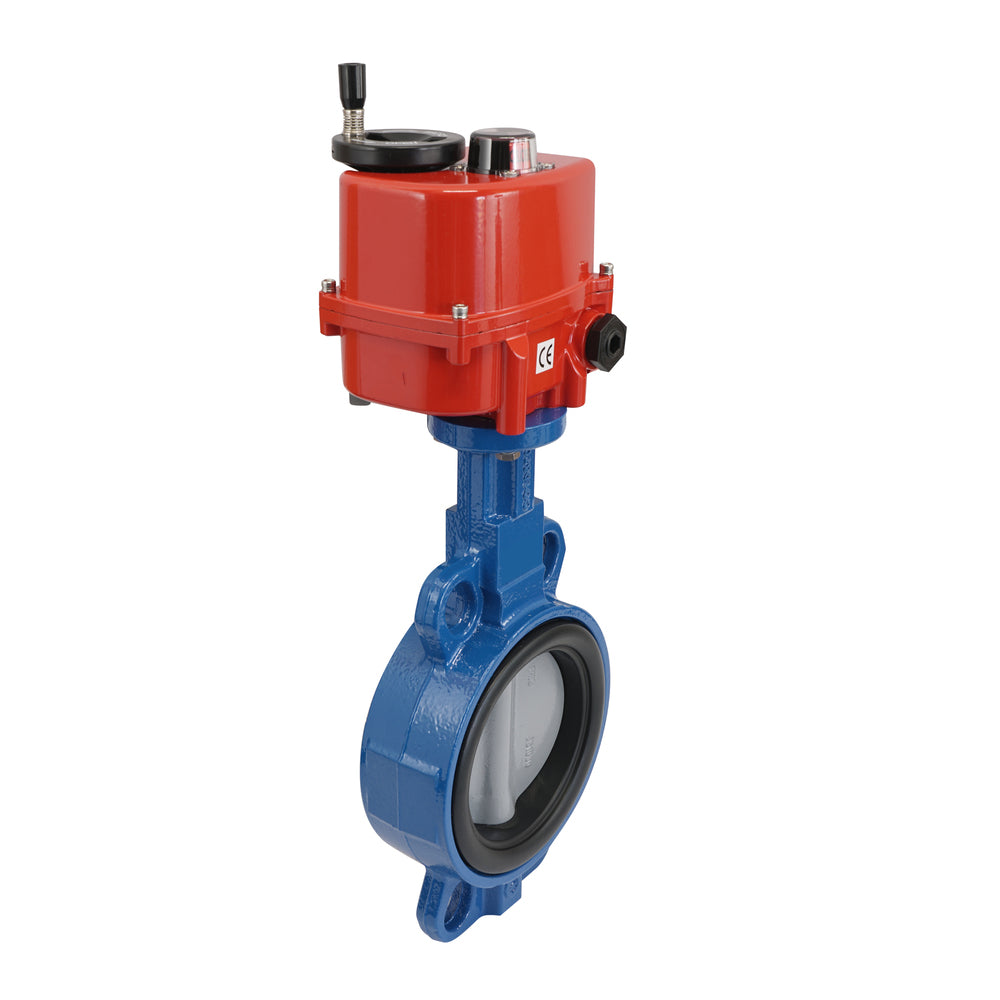

DN50 (2 inch) 24 V AC/DC Modulerende Gietijzeren BAA Vlinderklep lug EPDM

Deze modulerende elektrische actuator is gecombineerd met een gietijzeren vlinderklep. Deze actuator kan de klep van 0-90 graden draaien in 13 seconden en levert een koppel van 40 Nm (raadpleeg de handleiding voor losbreek-koppel specificaties). De actuator is geschikt voor een voeding van 24 V AC/DC en een max. inschakelduur (duty cycle) van S2. De actuator wordt geleverd met een visuele positioneringsindicator bovenop de unit welke de positie van de klep duidelijk aangeeft. Als modulerende actuator is deze uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat de klep gecontroleerd tussen 0-90 graden kan worden gepositioneerd. De positie van de actuator wordt geregeld aan de hand van een 4-20 mA stuursignaal. De actuator is geschikt voor kleppen met een ISO 5211 F03, F05 of F07 flens. De vlinderklep heeft een diameter van DN 50 (2 inch) en bestaat uit een gietijzeren behuizing, gietijzeren schijf en een EPDM afdichting. Is geschikt voor vloeistoffen en gassen van -10°C tot 110°C en een maximale druk van 12 bar. De gietijzeren behuizing maakt deze klep geschikt voor een hogere druk en temperatuur dan de standaard gietijzeren GG 25 behuizing- De GGG40-schijf met polyamide coating is de standaarduitvoering.

Voordelen:

• Geen kans op waterslag door de langzame sluiting
• De componenten zijn uitwisselbaar en kunnen indien nodig afzonderlijk worden vervangen
• Na het bereiken van de eindschakelaars wordt de motor uitgeschakeld en wordt er vrijwel geen energie verbruikt
• Hoge Kv-waarde doordat de vloeistof zich recht door de klep kan bewegen.
• Deze vlinderklep heeft een smalle constructielengte vergeleken met een kogelkraan met dezelfde nominale doorlaat
• Kan toegepast worden voor een breed scala aan vloeistoffen en gassen dankzij de hoogwaardige constructiematerialen
• Geschikt voor viskeuze media

Nadelen:

• Bij stroomuitval zal de actuator in zijn huidige stand blijven staan en niet terugkeren naar de beginstand. Echter kan met behulp van de handmatige noodbediening de vlinderklep alsnog gesloten/geopend worden
• De schijf komt in contact met het medium wat zorgt voor een hogere stromingsweerstand in vergelijking met een kogelkraan
• Alleen te bevestigen met behulp van een lug type flens

Serie

BFL

De BFL serie wordt gekenmerkt door de grote nominale doorlaat en een duurzaam ontwerp. Deze afsluiters zijn handmatig te bedienen met een knijphendel of een handwiel. Door deze te verwijderen, is het mogelijk een actuator te monteren volgens de ISO 5211 standaard (F05 tot F12). De klep is geschikt tot een maximale druk van 4 bar tot 16 bar, afhankelijk van de diameter (25 - 300 mm), de media en de combinatie van materialen. De BFL vlinderkleppen hebben een smalle constructie lengte en worden geïnstalleerd met een lug- of wafer-type flens. Er zijn veel verschillende combinaties van materialen mogelijk, wat zorgt dat er voor elk medium een geschikte vlinderklep beschikbaar is. De meeste kleppen uit de BFL serie zijn zowel geschikt voor gassen als voor vloeistoffen. Ook zijn er modellen beschikbaar die toegepast kunnen worden in applicaties met drinkwater (DVGW keurmerk).

AG5 Actuator

De elektrische actuators uit de AG5 serie van JP Fluid Control geven u de mogelijkheid om verschillende soorten afsluiters elektrisch te regelen. De actuatoren beschikken over verschillende standaardfuncties zoals bescherming tegen overbelasting en handmatige noodbediening. Verkrijgbaar als 3-punts besturing (ON/OFF) of DPS (gecontroleerd regelbaar). De actuatoren leveren een koppel tussen de 40-50 Nm. De AG5 DPS modulerende actuator kan worden bediend met een 4-20 mA, 0-10V of 2-10V.

Losse componenten

Vlinderklep: BFLL-50-12-BAA
Actuator: AG-540-B-DPS

Let op: Dit product wordt in losse componenten geleverd. Benodigde bouten en revetjes worden meegeleverd.
