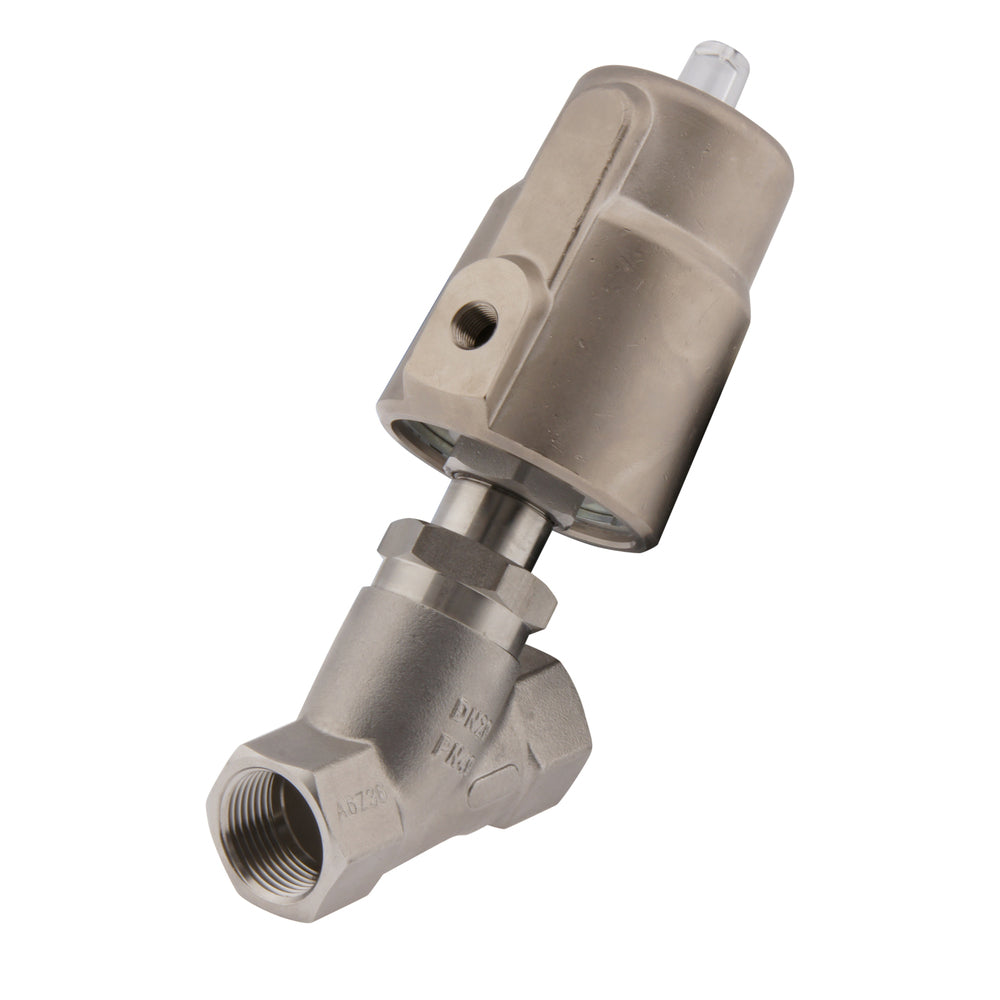

G3/4'' PTFE 20bar NC Haakse Zitting Afsluiter (Sluit Ag. Stroom) Roestvrij staal/ras AL2

G3/4'' PTFE 20bar NC Haakse Zitting Afsluiter (Sluit Ag. Stroom) Roestvrij staal/ras AL2
G3/4'' PTFE 20bar NC Haakse Zitting Afsluiter (Sluit Ag. Stroom) Roestvrij staal/ras AL2
G3/4'' PTFE 20bar NC Haakse Zitting Afsluiter (Sluit Ag. Stroom) Roestvrij staal/ras AL2
G3/4'' PTFE 20bar NC Haakse Zitting Afsluiter (Sluit Ag. Stroom) Roestvrij staal/ras AL2
G3/4'' PTFE 20bar NC Haakse Zitting Afsluiter (Sluit Ag. Stroom) Roestvrij staal/ras AL2
G3/4'' PTFE 20bar NC Haakse Zitting Afsluiter (Sluit Ag. Stroom) Roestvrij staal/ras AL2
G3/4'' PTFE 20bar NC Haakse Zitting Afsluiter (Sluit Ag. Stroom) Roestvrij staal/ras AL2
Referentie: AL2A-SPP-034-B-C-20
Merk: Tameson

Deze roestvaststalen normaal gesloten G 3/4" zuigerafsluiter met hoekzitting biedt een betrouwbare afsluiter voor gassen en vloeistoffen. De zitting en spindelafdichting zijn van PTFE. Geschikt van 0 tot 20 bar en temperaturen van -40 tot 200°C. De klep werkt met perslucht van bij voorkeur 6 bar. Hoge debieten mogelijk dankzij het Y-vormige ontwerp. Tip: voor snelle stroomsnelheden kies 'sluit tegen stroming' versies om waterslag te voorkomen.

Bekijk alle
Normale prijs
€296.17
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€244.77
excl BTW

Op voorraad +2 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Verwacht voor orders boven 0 een langere levertijd van 2 dagen. Maximaal 11 artikelen beschikbaar voor online bestelling. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet beschikbaar voor online bestelling, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Verzending naar Nederland: €4.95
Gratis voor bestellingen > €75.00
Verwachte levering binnen 3 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Deze normaal gesloten G 3/4" zuigerafsluiter met hoekzitting biedt een betrouwbare afsluiter voor gassen en vloeistoffen. Het hoofdventielhuis is gemaakt van roestvrij staal met een zitting en spindelafdichting van PTFE. Geschikt voor media van 0 tot 20 bar en temperaturen van -40 tot 200°C. Het ventiel werkt met perslucht van bij voorkeur 6 bar (min. 4, max. 10), er is een pneumatisch 3/2 ventiel nodig om de luchttoevoer te regelen. Hoge debieten mogelijk dankzij het Y-vormige ontwerp. Tip: kies voor snelle vloeistofstromen 'tegen de stroom in sluitende' kleppen om het risico van waterslag te voorkomen.

Voordelen:

  • Zeer hoge cycluslevensduur in vergelijking met andere aan/uit-ventielen, zoals magneetventielen of zelfs elektrische kogelkranen
  • Werkt vanaf nul bar
  • Uitstekende stromingseigenschappen dankzij de Y-vorm en het relatief onbelemmerde stromingstraject
  • Geschikt voor viskeuze media (meestal tot 600 cSt)
  • Minder gevoelig voor verontreinigingen dan magneetventielen
  • Robuust ontwerp maakt de AL2 geschikt voor een breed scala aan omgevingen
  • Mechanische indicator toont de klepstand
  • Snelle bediening

Nadelen:

  • Perslucht en een extra pneumatisch 3/2 ventiel vereist voor gebruik
  • Relatief grote actuator vergeleken met een magneetventiel
  • Risico op waterslag. Om dit te voorkomen: selecteer 'sluit tegen stroom' versies

AL2 serie

De AL2 serie is een uitgebreid assortiment 2-weg zuigerafsluiters met hoekzitting, met een grote variatie aan materialen, maten en functies voor een breed scala aan toepassingen. Ze worden gekenmerkt door uitstekende stroomsnelheden en kunnen onder zware omstandigheden worden gebruikt. Het zijn uitstekende alternatieven voor kogelkleppen. Ze kunnen worden gebruikt in toepassingen waar de meeste standaard magneetventielen het zouden laten afweten, zoals dikke, viskeuze of zelfs licht verontreinigde media.

De kleppen zijn verkrijgbaar in normaal gesloten (NC) en normaal open (NO) versies. Ze keren terug naar hun rustpositie (normaal) door veerkracht en veranderen van positie door de bedieningscilinder te vullen met perslucht van bij voorkeur 6 bar (tussen 4 en 10 bar). Er moet een extra 3/2 pneumatisch (magneet)ventiel worden gebruikt om de luchttoevoer te regelen.

De kleppen zijn verkrijgbaar in messing of roestvrij staal. De afdichting van de zitting is standaard van PTFE. Sommige versies hebben FKM-zittingafdichtingen, wat een flexibeler materiaal is en betere afdichtingseigenschappen biedt. De roestvrijstalen kleppen hebben een bedieningscilinder van vernikkeld messing en kunnen optioneel worden voorzien van een roestvrijstalen bedieningscilinder. Sommige versies hebben een aluminium actuator. De standaard stroomrichting is in dezelfde richting als de sluitrichting van de klep. Bij het gebruik van vloeistoffen (geen gassen) met hoge stroomsnelheden bestaat het risico op waterslag. Het gebruik van de klep in omgekeerde richting vermindert dit risico, selecteer indien nodig kleppen die de aanduiding 'sluiten tegen de stroom in' hebben.

Voorbeeld van een referentienummer: AL2A-SPP-212-AG-C-20

  • AL2: Serie.
  • A: Functie. A = Normaal gesloten, B = Normaal open
  • S: Huisvesting. B = rood brons (2-1/2"-3" messing), S = roestvrij staal (1.4408)
  • P: Zittingafdichting. P = PTFE, F = FKM
  • P: Primaire asafdichting. P = PTFE, F = FKM, N = NBR
  • 212: BSP-schroefdraadmaat. Ex. 212 = G 2-1/2", 012 = G 1/2"
  • A: Controlecilinder. A = aluminium, S = roestvrij staal, B = messing (vernikkeld wanneer de behuizing van roestvrij staal is)
  • G: Aansluiting voor besturing. Blank = G 1/8", G = G 1/4"
  • C: Stromingsrichting. Blank = sluit met de stroomrichting mee, C = sluit tegen de stroomrichting in
  • 10: Maximale druk. 10 = 10 bar. Blanco = 16 bar voor messing en 25 bar voor roestvrij staal
