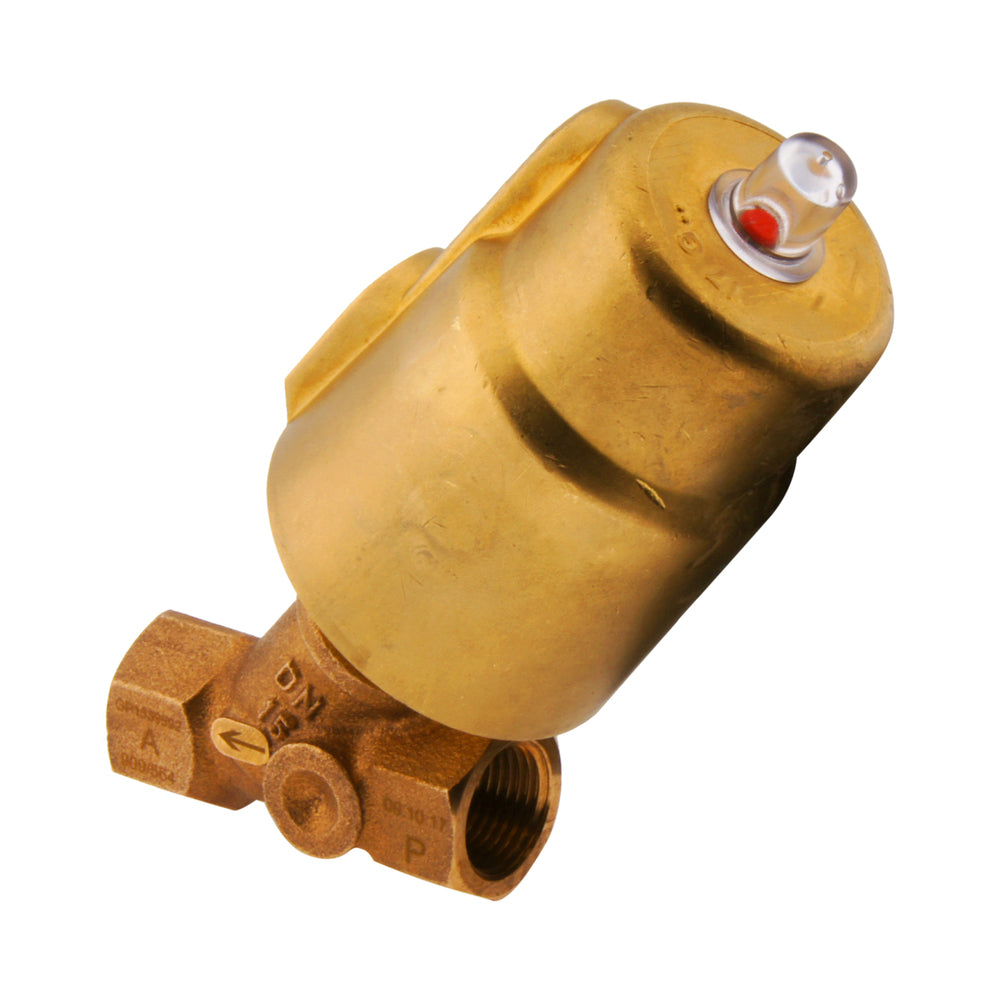

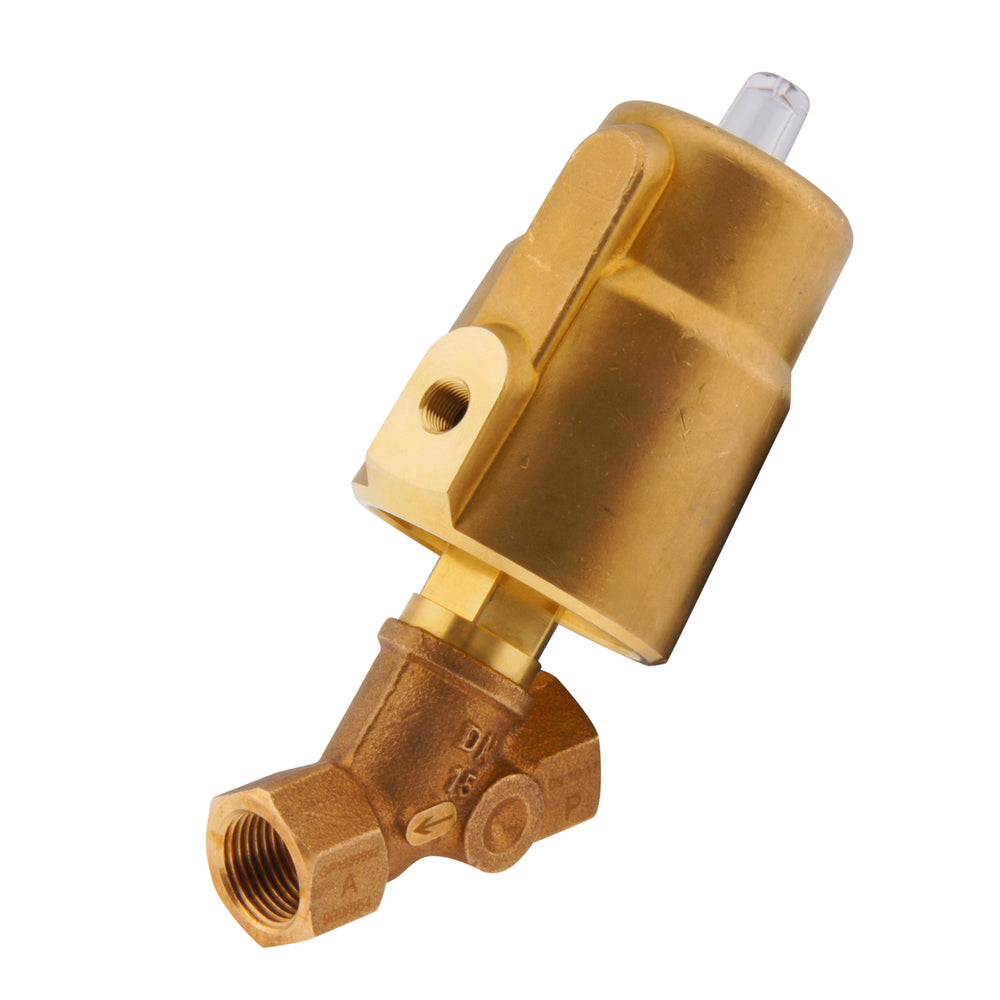

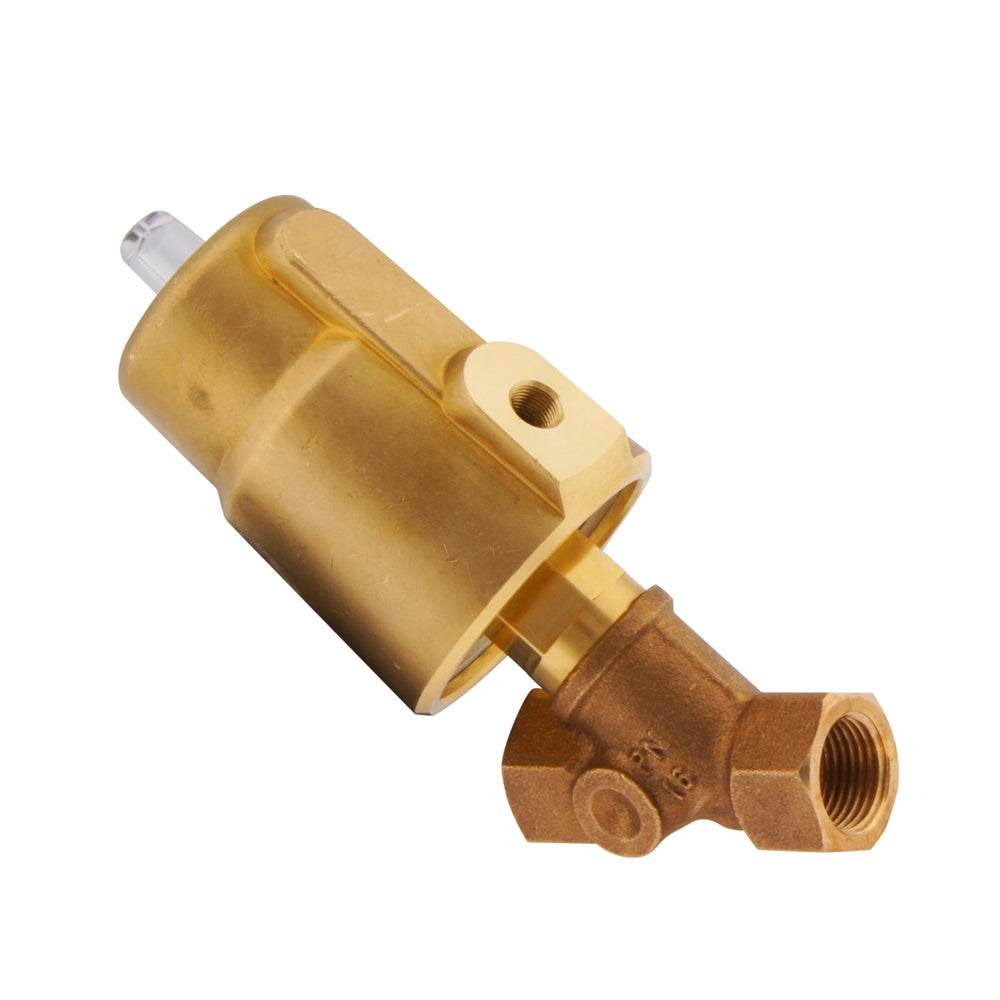

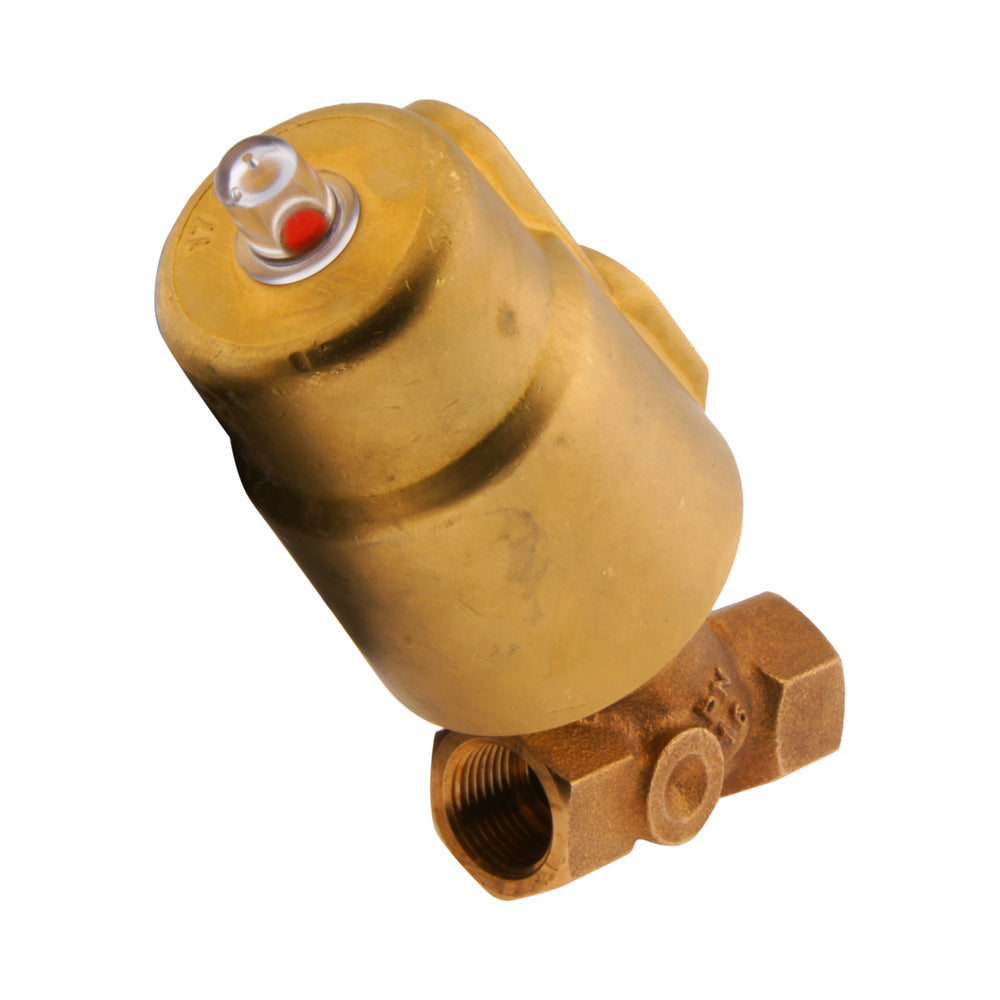

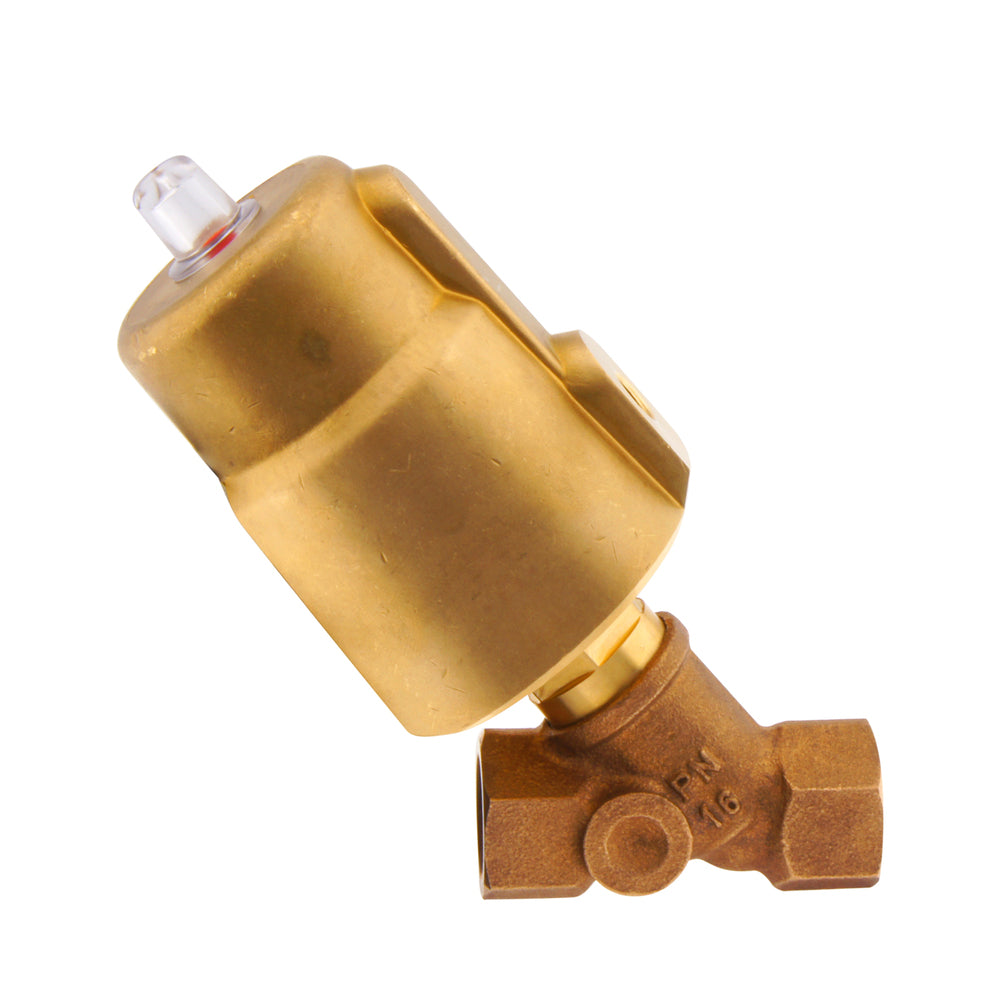

G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2

G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2
G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2
G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2
G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2
G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2
G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2
G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2
G1/2'' PTFE/NBR 16bar NC Pneu Vrijstroomafsluiter Messing AL2
Referentie: AL2A-BPN-012-B
Merk: Tameson

Deze messing normaal gesloten G 1/2" pneumatische vrijstroomafsluiter is een betrouwbare afsluiter voor gassen en vloeistoffen. De klepzitting- en spindelafdichting zijn resp. PTFE/NBR. Geschikt van 0 tot 16 bar en temperaturen van -20 tot 85°C. De klep werkt met perslucht van bij voorkeur 6 bar. Hoge debieten mogelijk dankzij het Y-vormige ontwerp. Tip: voor snelle stroomsnelheden kies 'sluit tegen stroming' versies om waterslag te voorkomen.

Bekijk alle
Normale prijs
€149.99
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€123.96
excl BTW

Op voorraad +2 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Verwacht voor orders boven 0 een langere levertijd van 2 dagen. Maximaal 8 artikelen beschikbaar voor online bestelling. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet beschikbaar voor online bestelling, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 3 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Deze normaal gesloten G 1/2 pneumatische vrijstroomafsluiter is geschikt als betrouwbare afsluiter voor gassen en vloeistoffen. De klepbehuizing in contact met het medium is messing met een klepzitting- en spindelafdichting van respectievelijk PTFE/NBR. Geschikt voor media van 0 tot 16 bar en temperaturen van -20 tot 85°C. De klep werkt met perslucht van bij voorkeur 6 bar (min 4, max 10) en een pneumatisch 3/2-weg ventiel is nodig om de luchttoevoer te regelen. Hoge debieten mogelijk dankzij het Y-vormige ontwerp. Tip: voor snelle stroomsnelheden kies sluit tegen stroming versies om het risico op waterslag te voorkomen.

Voordelen

  • Zeer hoge levensduur in vergelijking met andere afsluiters, zoals magneetventielen of zelfs elektrische kogelkranen
  • Werkt vanaf nul bar mediumdruk
  • Uitstekende doorstroming dankzij de Y-vorm
  • Geschikt voor viskeuze media (tot 600 cSt)
  • Minder gevoelig voor vuildeeltjes dan magneetventielen
  • Robuust ontwerp maakt de AL2 geschikt voor ruwe omgevingen

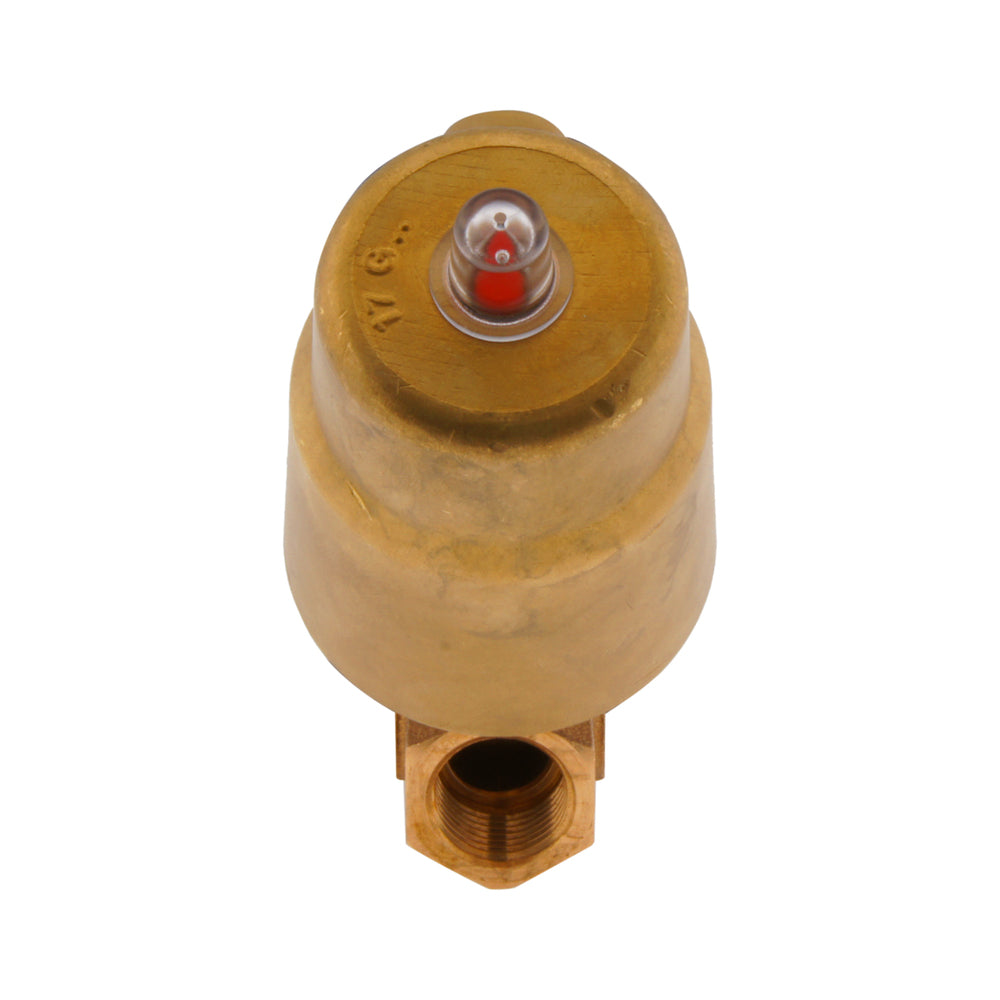

  • Mechanische indicator geeft de klepstand weer
  • Snelle schakelsnelheid

Nadelen

  • Perslucht en een extra pneumatisch 3/2 ventiel benodigd
  • Relatief grote actuator in vergelijking met een magneetventiel
  • Risico op waterslag. Om dit te voorkomen: selecteer sluit tegen stroming versie

AL2 serie

De AL2 2-weg pneumatische vrijstroomafsluiters zijn leverbaar met een brede keuze uit materialen, afmetingen en functies. Door het behuizingontwerp hebben ze een zeer goede doorstroming. Het zijn uitstekende alternatieven voor kogelkranen. Ze kunnen worden gebruikt in toepassingen waar de meeste standaard magneetventielen zouden falen, zoals visceuze of zelfs licht vervuilde media.

De kleppen zijn verkrijgbaar in normaal gesloten (NC) en normaal open (NO) versies. Ze keren terug naar hun ruststand door een veer en veranderen van positie door de pneumatische cilinder te vullen met perslucht van bij voorkeur 6 bar (tussen 4 en 10 bar). Een extra 3/2 pneumatisch (magneet-)ventiel is nodig om de luchttoevoer te regelen.

De kleppen zijn verkrijgbaar in messing of roestvrij staal. De zittingafdichting is standaard PTFE (teflon). Sommige uitvoeringen hebben FKM zittingafdichtingen, wat een flexibeler materiaal is en daardoor beter afdicht. De RVS uitvoeringen hebben standaard een pneumatische actuator van vernikkeld messing en kunnen optioneel worden voorzien van een roestvrijstalen actuator. Sommige uitvoeringen hebben een aluminium actuator. De standaard stroomrichting is in dezelfde richting als de sluitrichting van de klep. Bij gebruik van vloeistoffen (dus geen gassen) bij hoge stroomsnelheden bestaat het risico van waterslag. Het gebruik van de klep in omgekeerde richting vermindert dit risico, hiervoor zijn speciale versies beschikbaar die aangeduid zijn met sluit tegen stroming.

Voorbeeld van een referentienummer: AL2A-SPP-212-AG-C-20

  • AL2: Serie.
  • A: Functie. A = Normaal gesloten, B = Normaal open
  • S: Klepbehuizing. B = Brons (2-1/2-3 Messing), S = Roestvrij staal (1.4408)
  • P: Klepzittingafdichting. P = PTFE, F = FKM
  • P: Primaire spindelafdichting. P = PTFE, F = FKM, N = NBR
  • 212: BSP schroefdraadmaat. Bijv. 212 = G 2-1/2, 012 = G 1/2
  • A: Actuator. A = Aluminium, S = Roestvrij staal (1.4581), B = Messing (vernikkeld messing bij rvs klepbehuizing)
  • G: Pneumatiek poort. Blanco = G 1/8, G = G 1/4
  • C: Stromingsrichting. Blanco = sluit met stromingsrichting, C = sluit tegen stromingsrichting
  • 10: Maximale druk. 10 = 10 bar. Blanco = 16 bar voor messing en 25 bar voor rvs
